Последнее обновление: 03.03.2022
Обзор
• Игольчатый ролик и клетка в сборе являются независимым подшипниковым элементом. Каждый игольчатый ролик точно направляется клеткой. Он обладает высокой грузоподъемностью и высокой жесткостью в самой маленькой структуре и пространстве. Большое расстояние между двумя направляющими поверхностями клетки обеспечивает точное руководство игольчатого ролика и сборки клетки.
• Игольчатый ролик и сборка клетки подходят для места, где вал и отверстие корпуса выступают в качестве качения. Под валом географической точности и раскосом отверстия корпуса можно получить высокую точность вращения.
• Рабочий зазор в положении подшипника зависит от допуска внутренних и внешних дорожек, игольчатых роликов и рабочей температуры.
Классификация
• Что касается радиальной иглы и фиксатора модели K, K D, то этот тип подшипников имеет только группу радиальных игл и фиксаторов в сборе. Имея небольшой размер внешнего диаметра, он подходит для деталей, где радиальные размеры специально ограничены, используются для выдерживания радиальной нагрузки. Модель K ZW, K ZWD радиальная игла и фиксатор в сборе-это двухрядная радиальная игла и фиксатор в сборе.
• Что касается этого типа подшипника, так как он не имеет ошейника, поверхность журнала и поверхность отверстия на корпусе непосредственно действуют как поверхность качения с твердостью поверхности HRC 60 и шероховатостью поверхности Ra не более 0,63 М.
• Чтобы удовлетворить требования основной машины, этот тип подшипника может быть выполнен в разделенных подшипниках, удобных для монтажа. Модель K D представляет собой Однорядный разделенный подшипник, а модель K ZWD представляет собой двухрядный разделенный подшипник.
• (1-1) K Однорядный радиальный игольчатый ролик и клетка в сборе
• (1-2) K...ZW двухрядный радиальный игольчатый ролик и клетка в сборе
• (1-3) K... D частичный Однорядный радиальный игольчатый ролик и клетка в сборе
• (1-4) K...ZWD двухрядный радиальный игольчатый ролик и клетка в сборе
Технические характеристики
Модель: K101408
Тип: радиальный игольчатый ролик и клетка в сборе

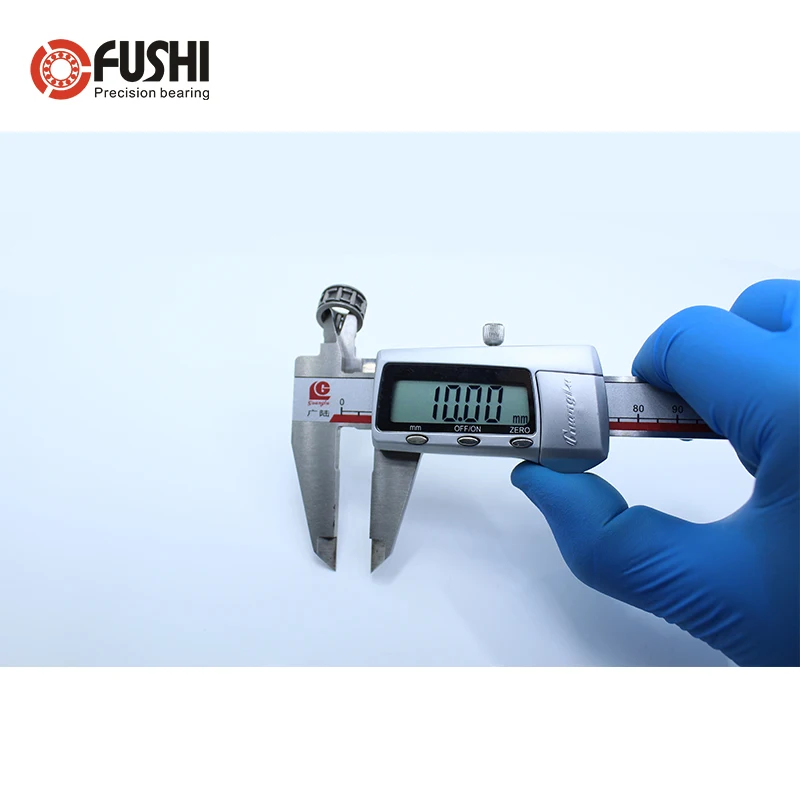

Внутренний диаметр: 10 мм

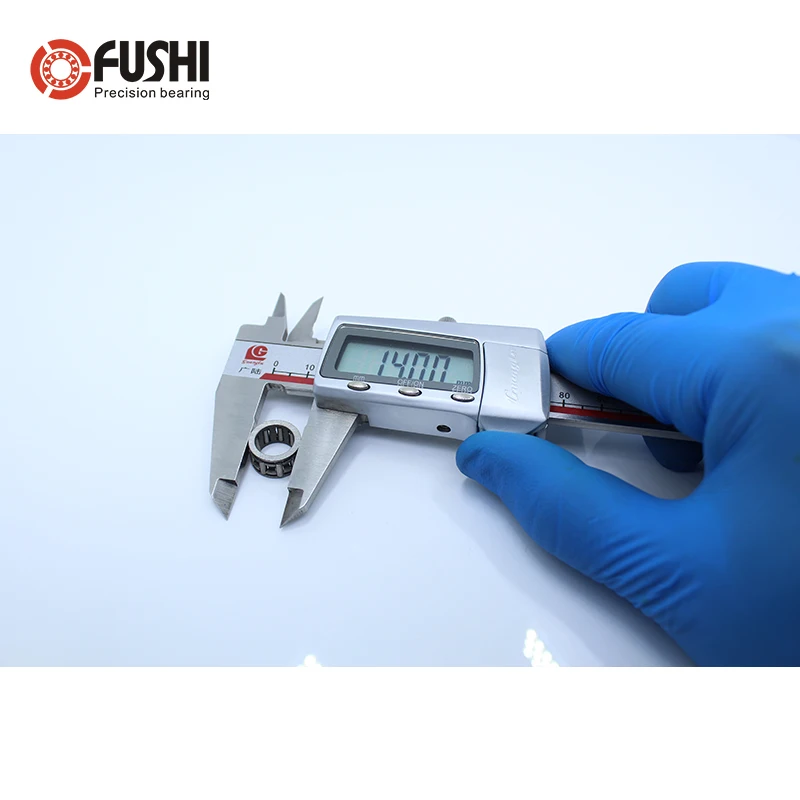

Внешний диаметр: 14 мм

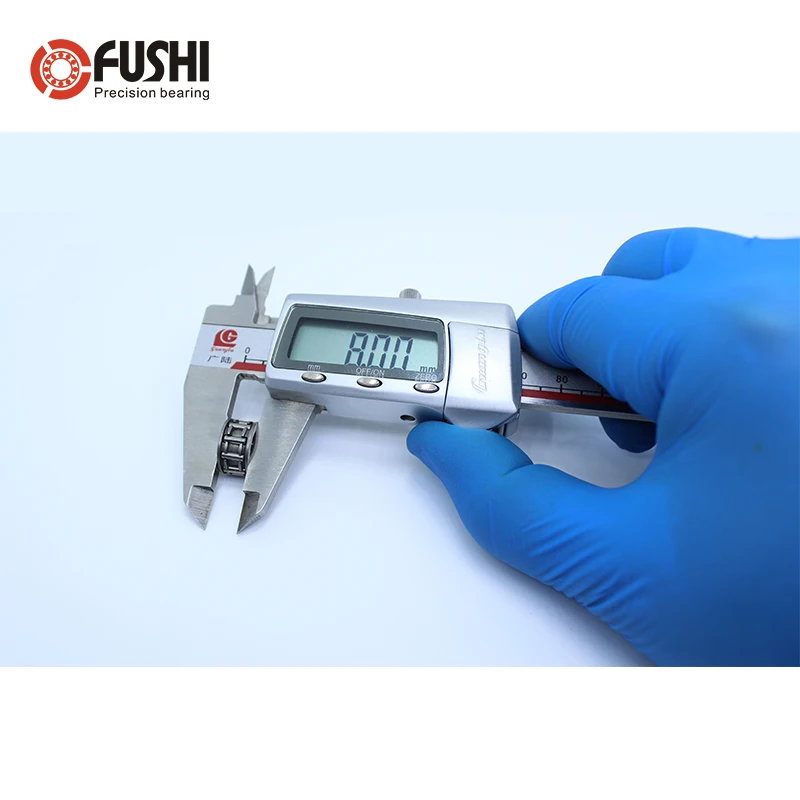

Толщина: 8 мм

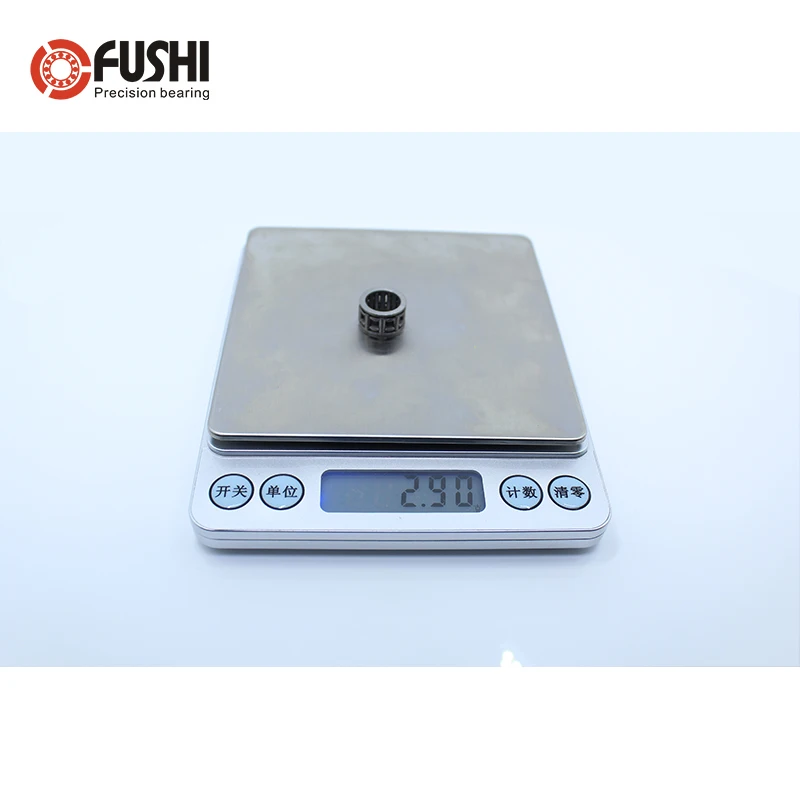

Вес (г): 2,9
Количество: 1 лот = 2 шт.
Детали подшипников
Список размеров
