Модуль последовательного порта TFT LCD 1,8 дюйма 160*128 ST7735S с интерфейсом ввода-вывода объединительной платы печатной платы для Arduino Nano 1602 5110 3,3 В 5 В
332,13₽
В наличии!
diymore Alice1101983 Store - Надежность 96.5%
Более 11455 подписчиков, дата открытия магазина 05.05.2016
- Положительные оценки: 98% (11927)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 11.09.2024
Особенность:

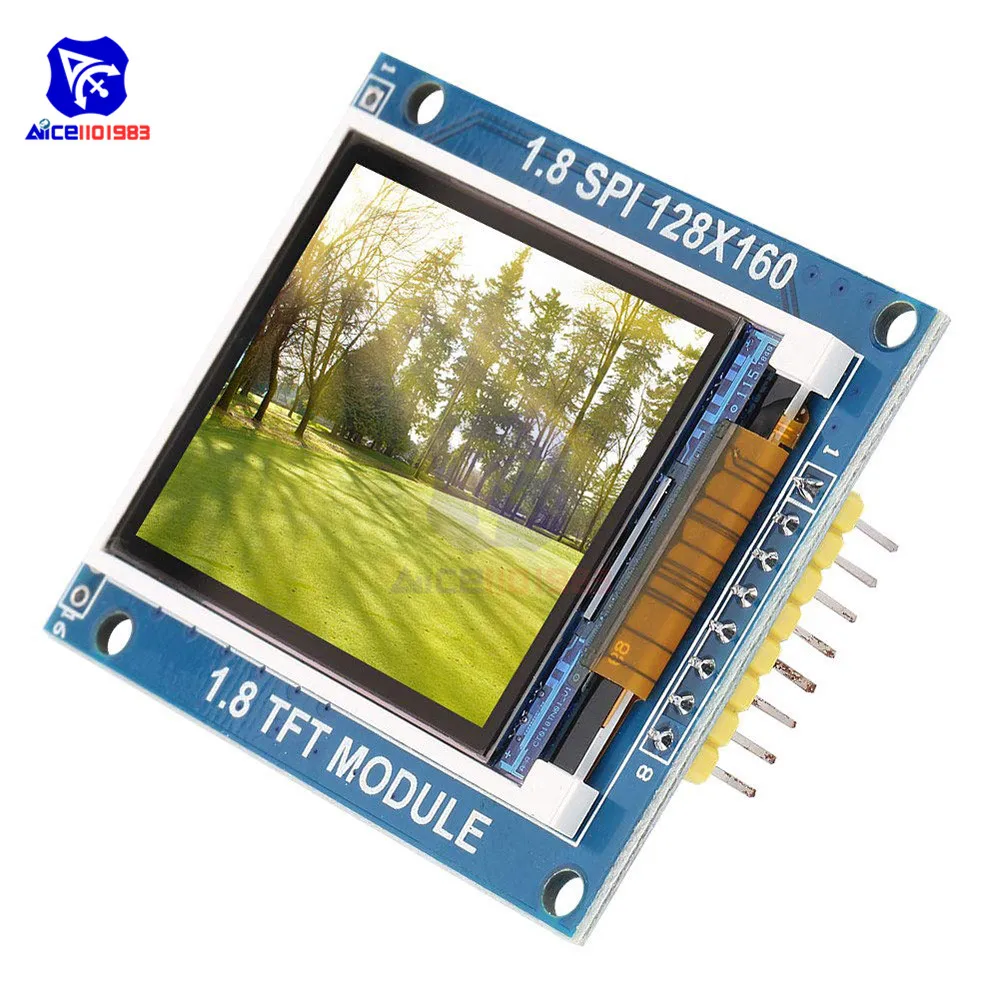

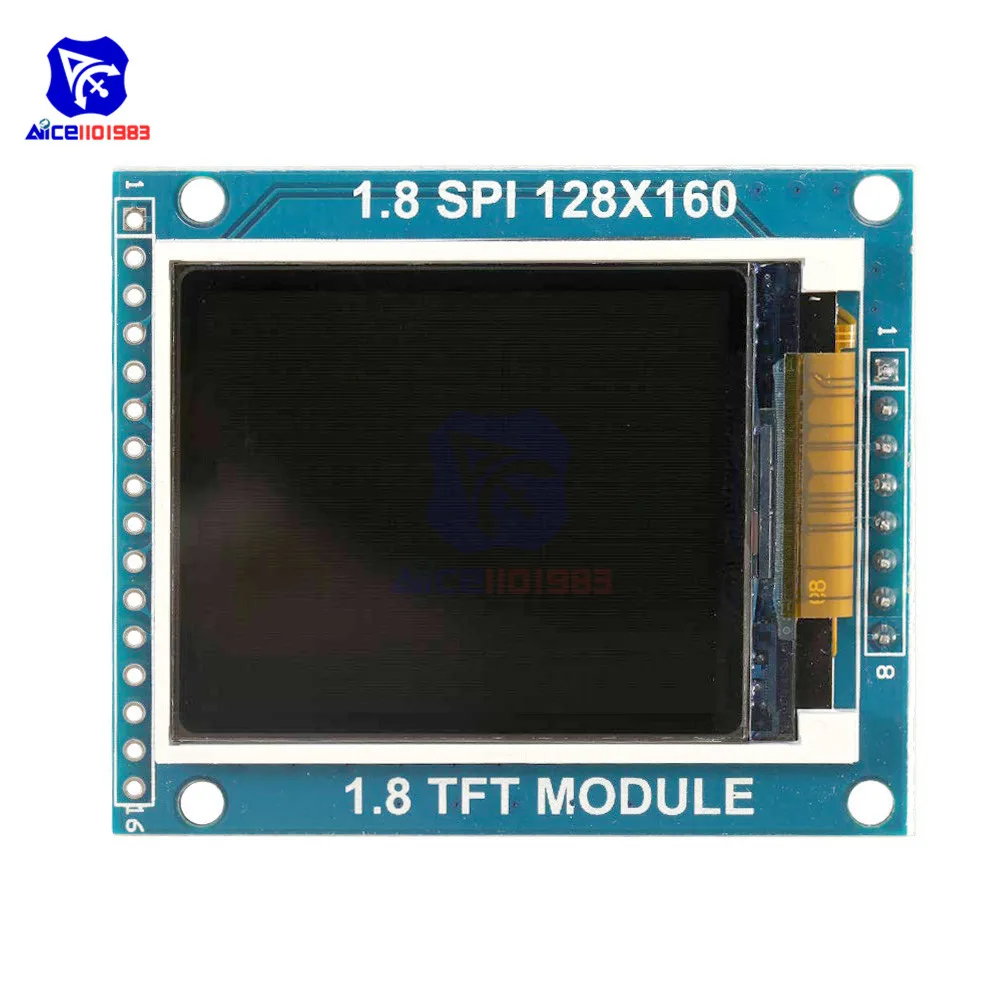

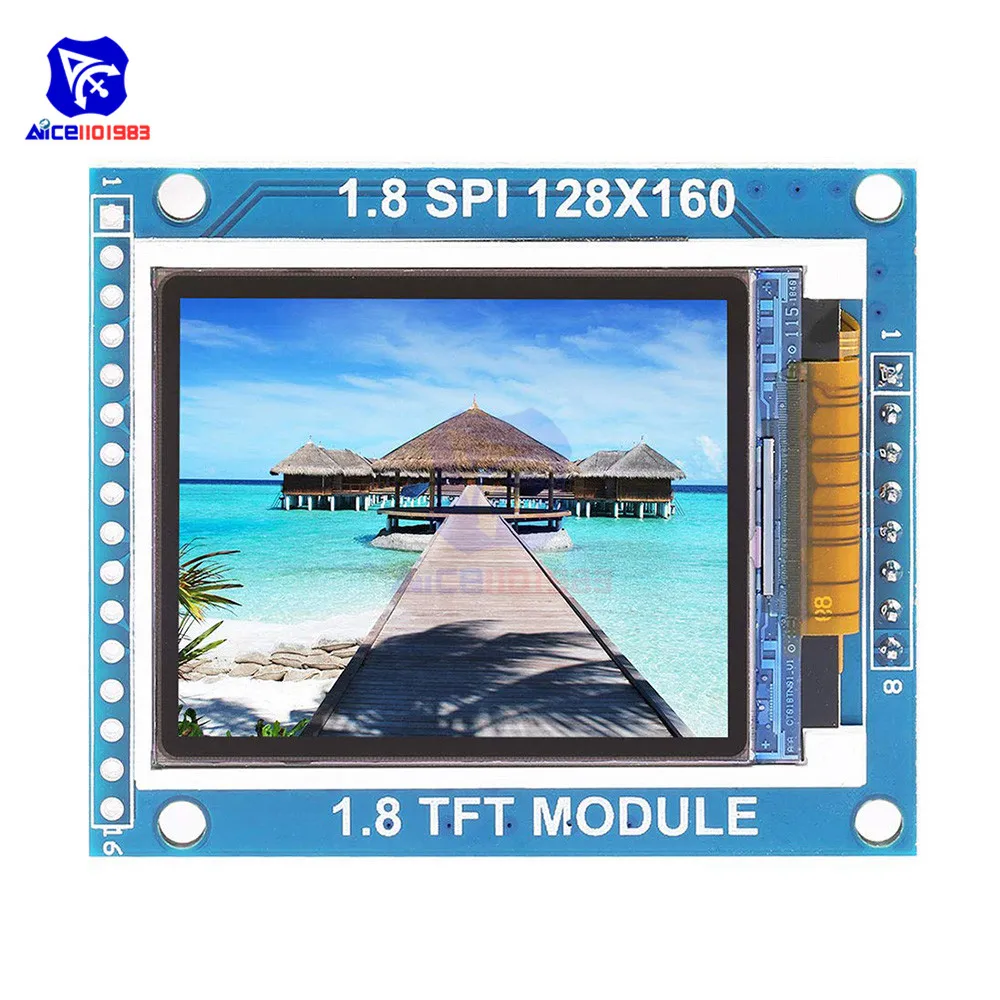

Этот 1,8 дюймовый ЖК-модуль использует чип привода ST7735S для привода точек 128*160 с разрешением 128*160
Модуль оснащен стабилизированной ИС напряжения для поддержки источника питания 3,3 В/5 В с блоком питания для SD-карты, вы можете сделать цифровую фоторамку и другие эксперименты. Модуль резервирует интерфейс для nokia3310/5110, поддерживает интерфейс 1602 и используется напрямую по военному стандарту, обеспечивает долгосрочную стабильную работу
Спецификация:
Разрешение: 128*160
Привод IC:ST7735S
Вес: прибл. 18 г/0,6 унции

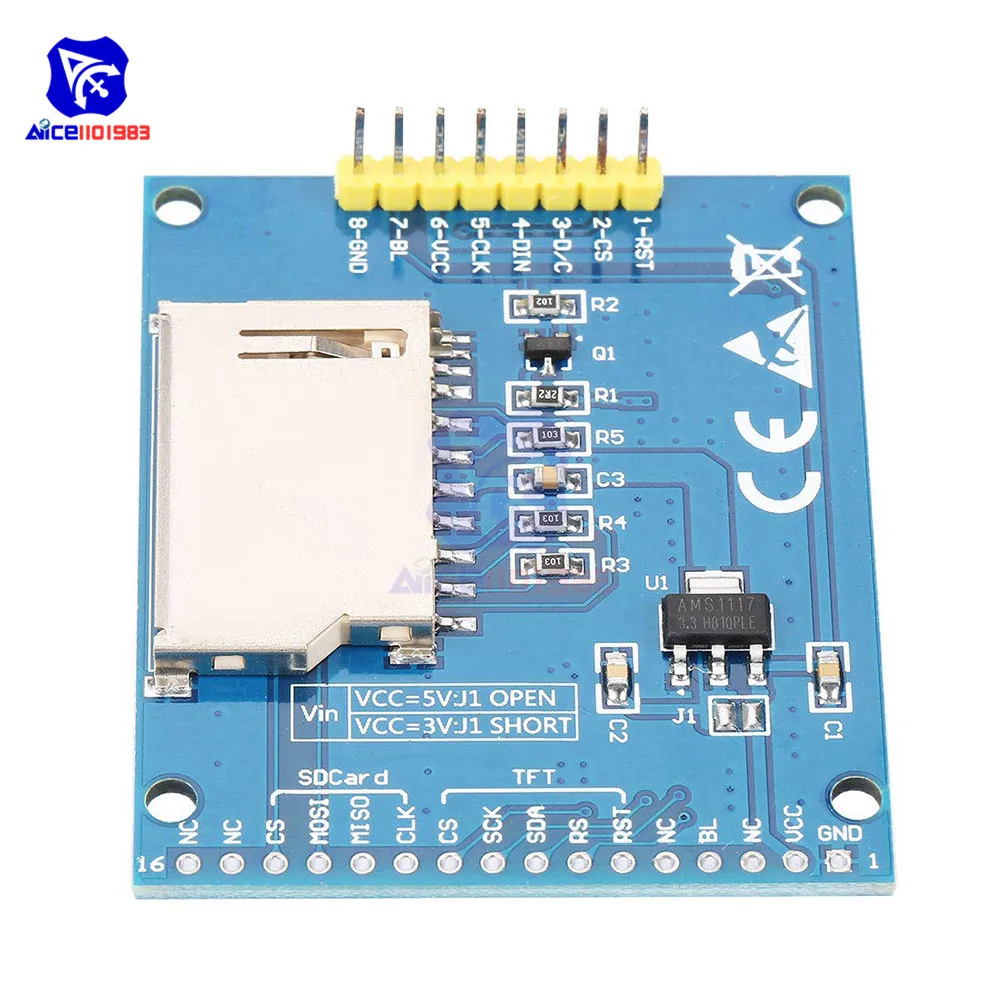

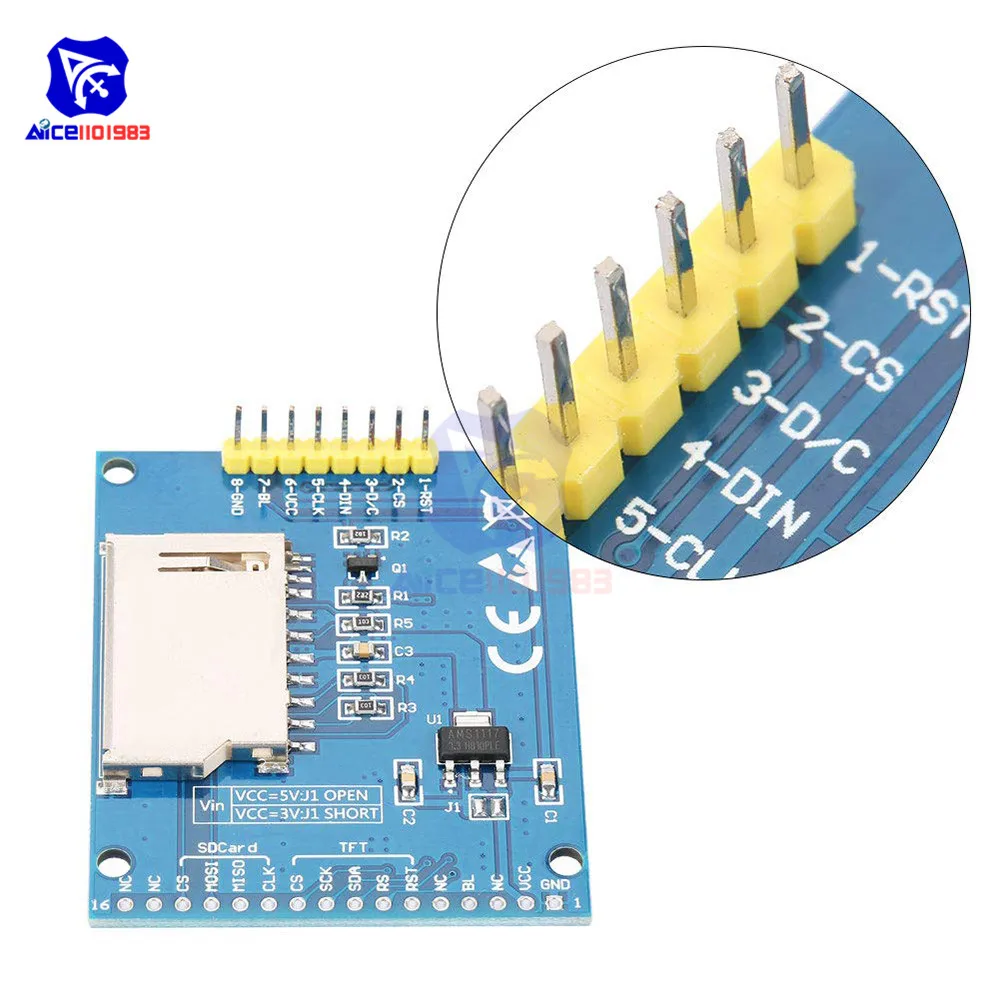

IO для простой проводки: (только 3 IO после оптимизации)
1.RST-напрямую подключается к клемме сигнала сброса SCM
2.D/C -- низкий уровень
3.D/C-Подключите выбор регистра управления ввода-вывода
4.DIN-Подключите передачу данных управления IO
5.CLK-Подключите шину управления IO SPI
6.BL -- нормально подключает чип высокого уровня к подсветке 3,3 В

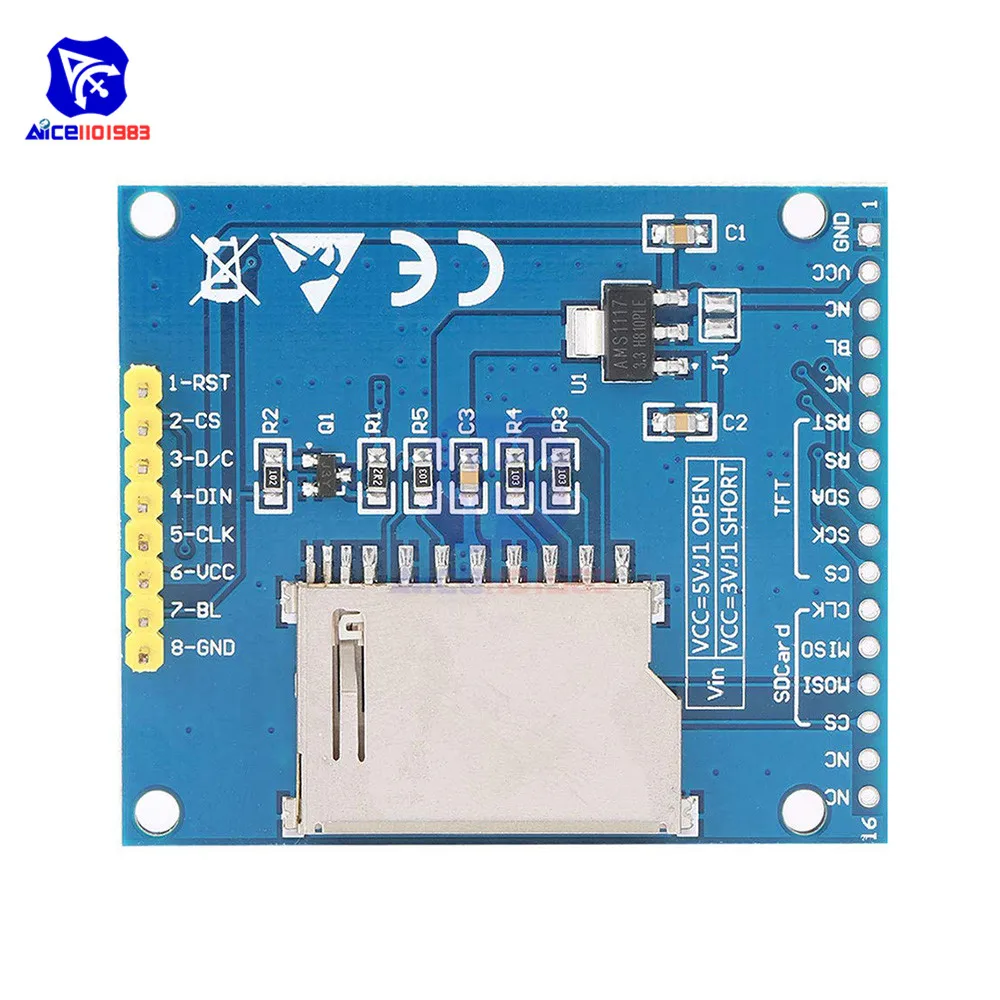

IO для стандартной проводки:(6 IO)
1.RST-Сброс ЖК-дисплея управления ввода-вывода
2.CE-Подключите выбор чипа управления IO
3.D/C-Подключите выбор регистра управления ввода-вывода
4.DIN-Подключите передачу данных управления IO
5.CLK-Подключите шину управления IO SPI
6.BL -- Подключите подсветку управления IO off или яркость управления PWM, как правило, выключено
Посылка
1*1,8 "TFT ЖК-дисплей модуль
