1. Общее описание

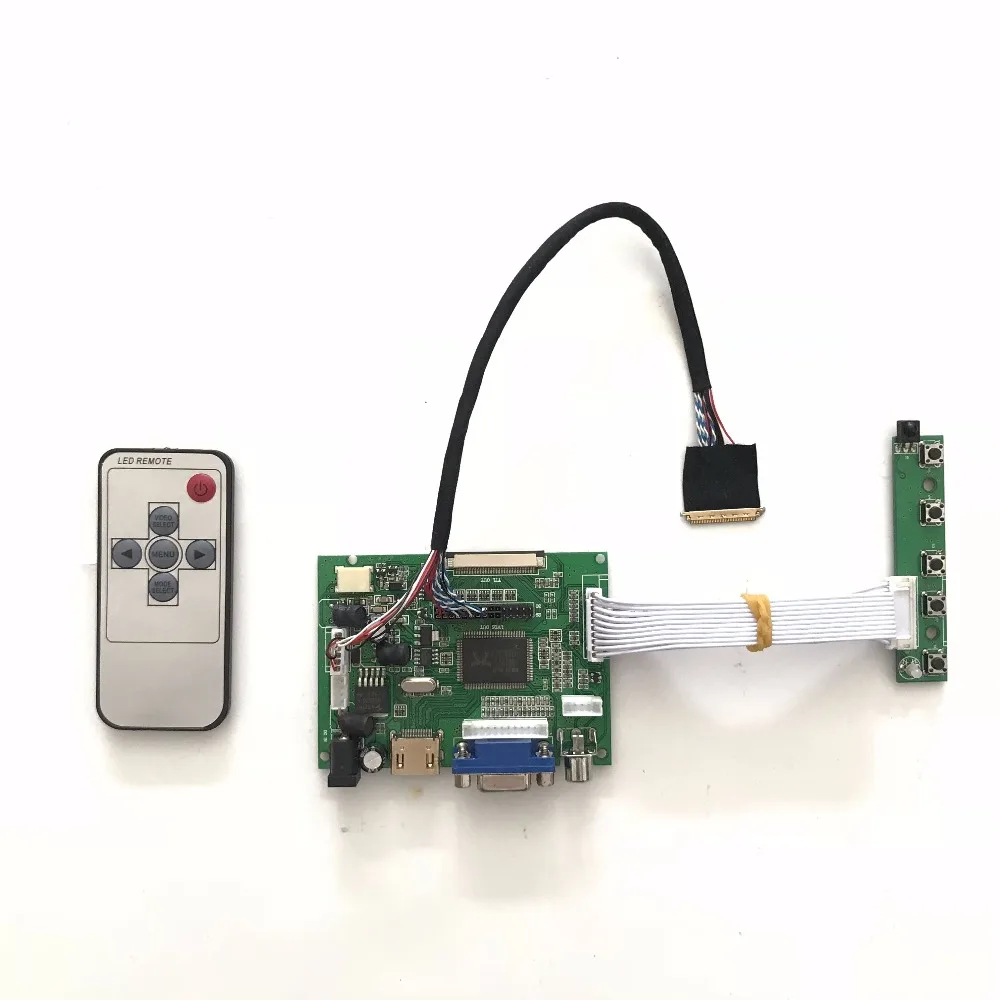

RTD2662 V2.0-это многофункциональная плата ЖК-контроллера, которая поддерживает вход видеосигнала HDMI + VGA + AV и выход сигнала 50Pin TTL + 30P LVDS. Максимальное выходное разрешение до 1920X1080(1080P).RTD2662 V2.0 можем предложить Li-Ion 3,3 В источника питания для ЖК-дисплей панель. Таким образом, это был дизайн для 7 ~ 18,1 ”ЖК-панели.
2. Особенности
Набор микросхем
RTD2662
Поддержка ЖК-панели
Интерфейс
Двойной LVDS
Разрешение
До 1920X1080 @ 60 Гц
Мощность
Требуется плата
5 ~ 24V DC источник питания
К ЖК-панели
3,3 V
Управление
Режим низкого энергопотребления
Стэнби
> 2 Вт
Язык OSD
Простой китайский, традиционный китайский, английский, французский, немецкий, итальянский, испанский,
Россия, Япония, Корея
Ключевая функция
Питание, меню, вверх, вниз, источник
Видео вход
1 HDMI + 1 VGA + 2 AV
3. Функция компоновкиИзображение только для справки, фактический товар является стандартным.

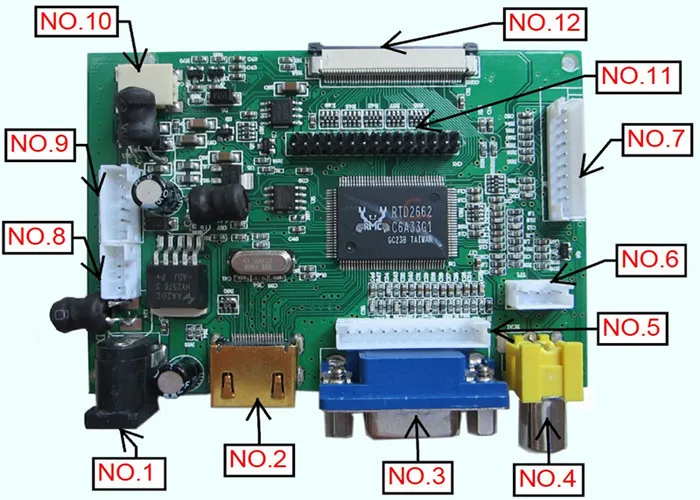

Вид сверху RTD2662 V2.0
Описание функции интерфейса:
Нет
Описание
Нет
Описание
1.
Вход питания
7
Клавишная панель, ИК и светодиодный индикатор
2.
Вход сигнала HDMI
8
Вход питания
3.
Вход сигнала VGA
9
Сигнал питания и управления для экстра инверторной платы
4.
Вход сигнала AV1
10
Выходной разъем напряжения подсветки
5
Дополнительный вход VGA сигнала
11
LVDS выходной разъем сигнала
6
Дополнительный сигнал AV1 и AV2
12
TTL Выходной разъем
4. Размеры печатной платы
Размер (мм): 90,5 (Д) * 60,7 (Ш) * 17 (В)
