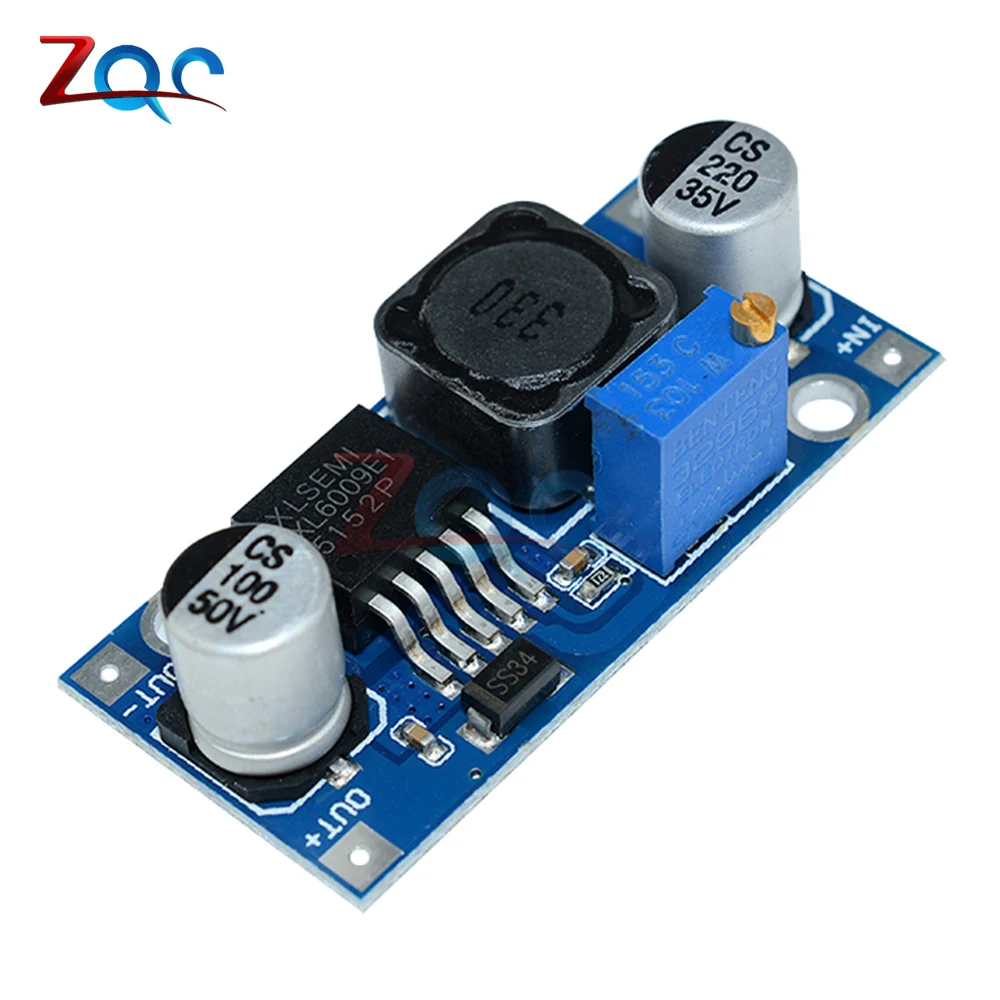

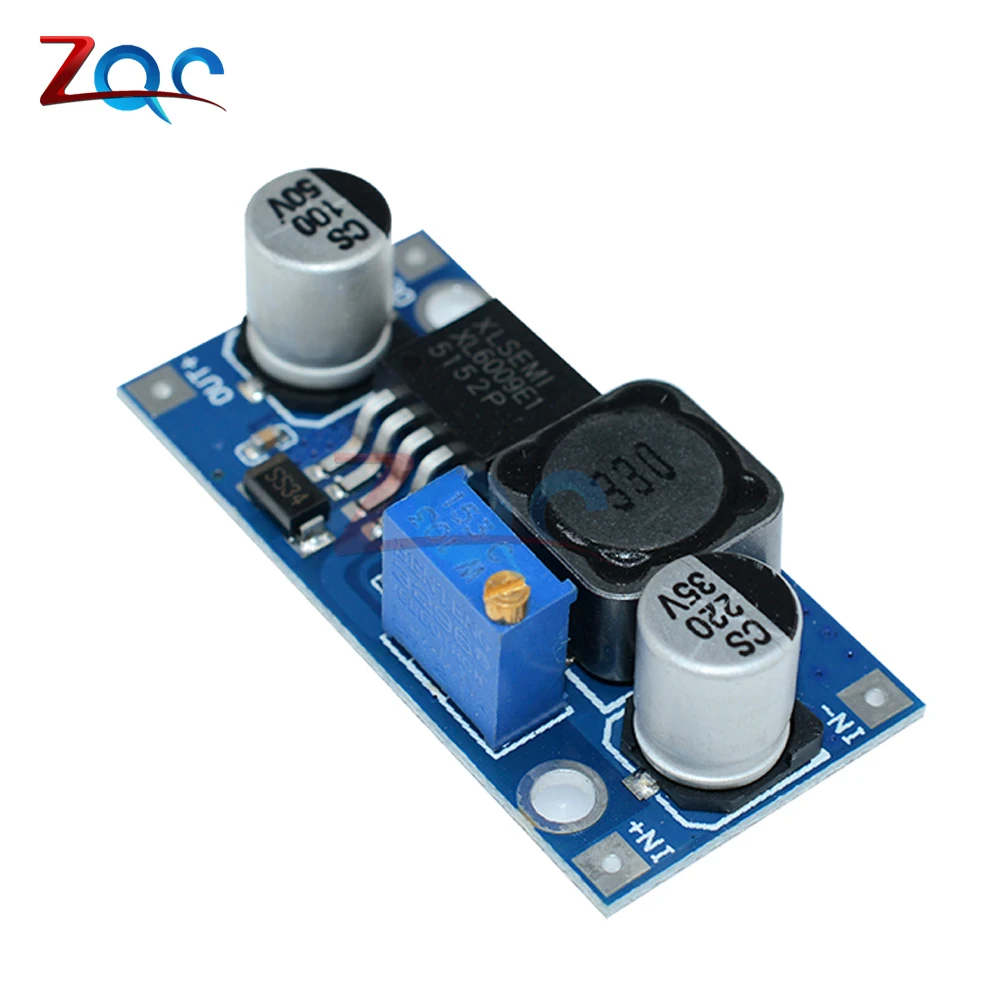

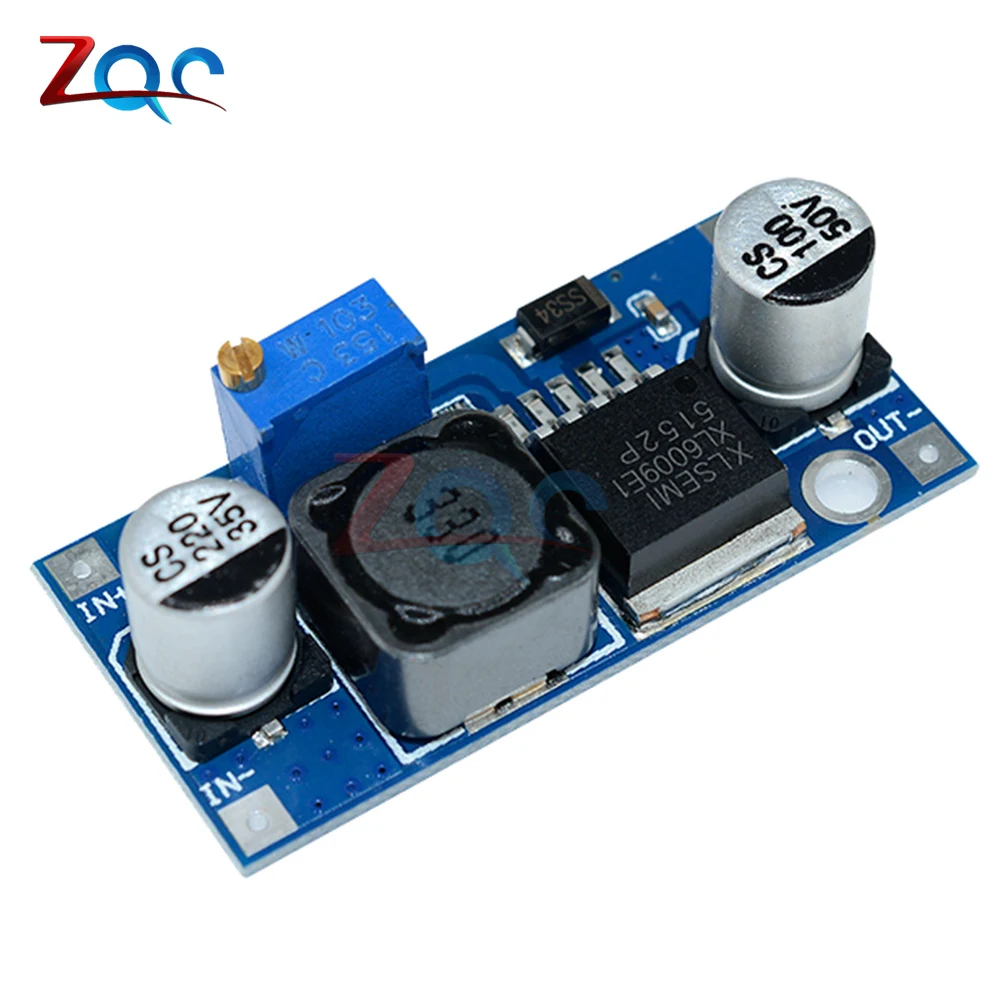

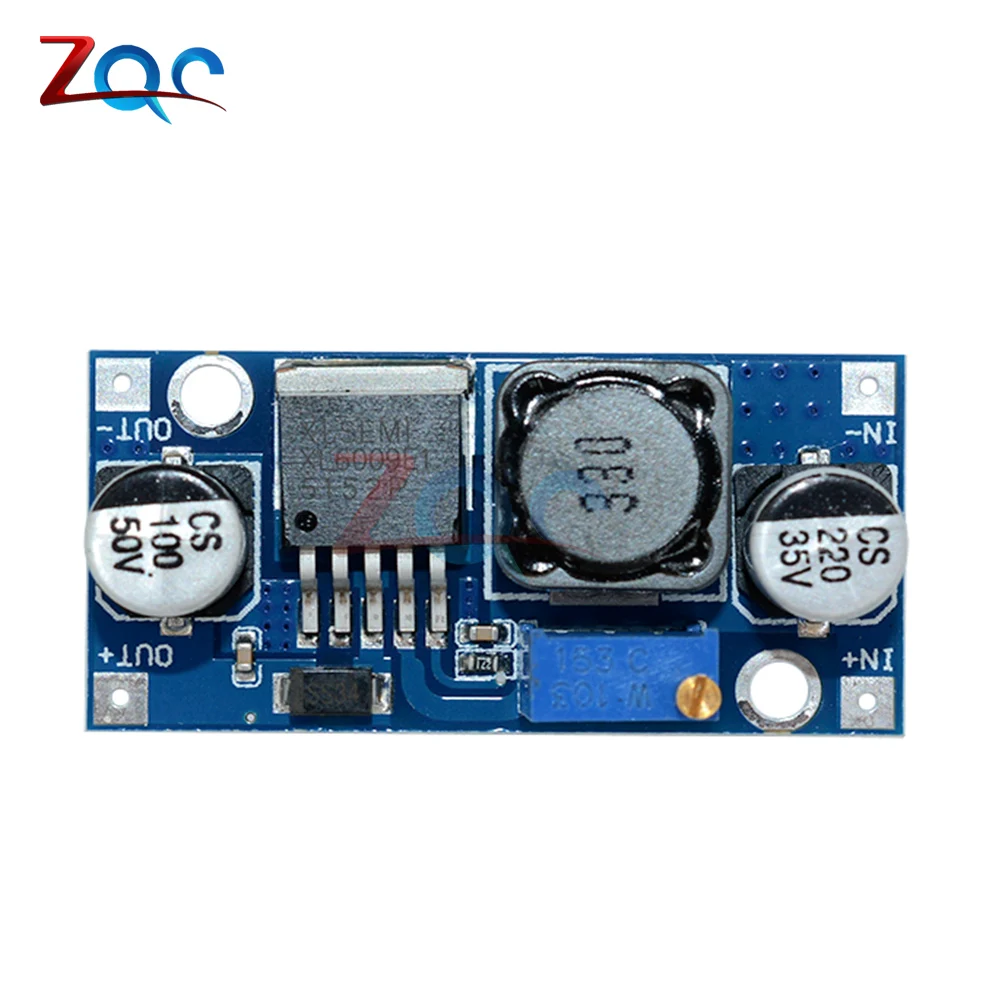

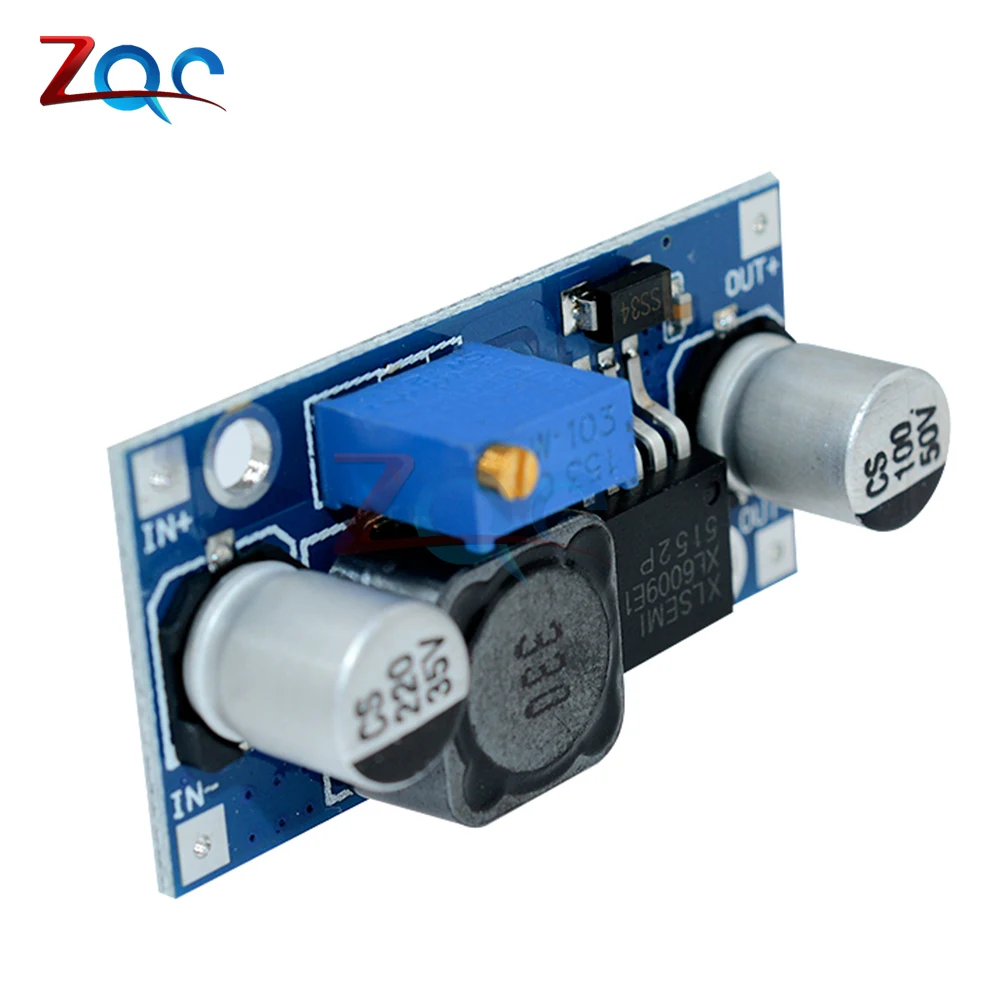

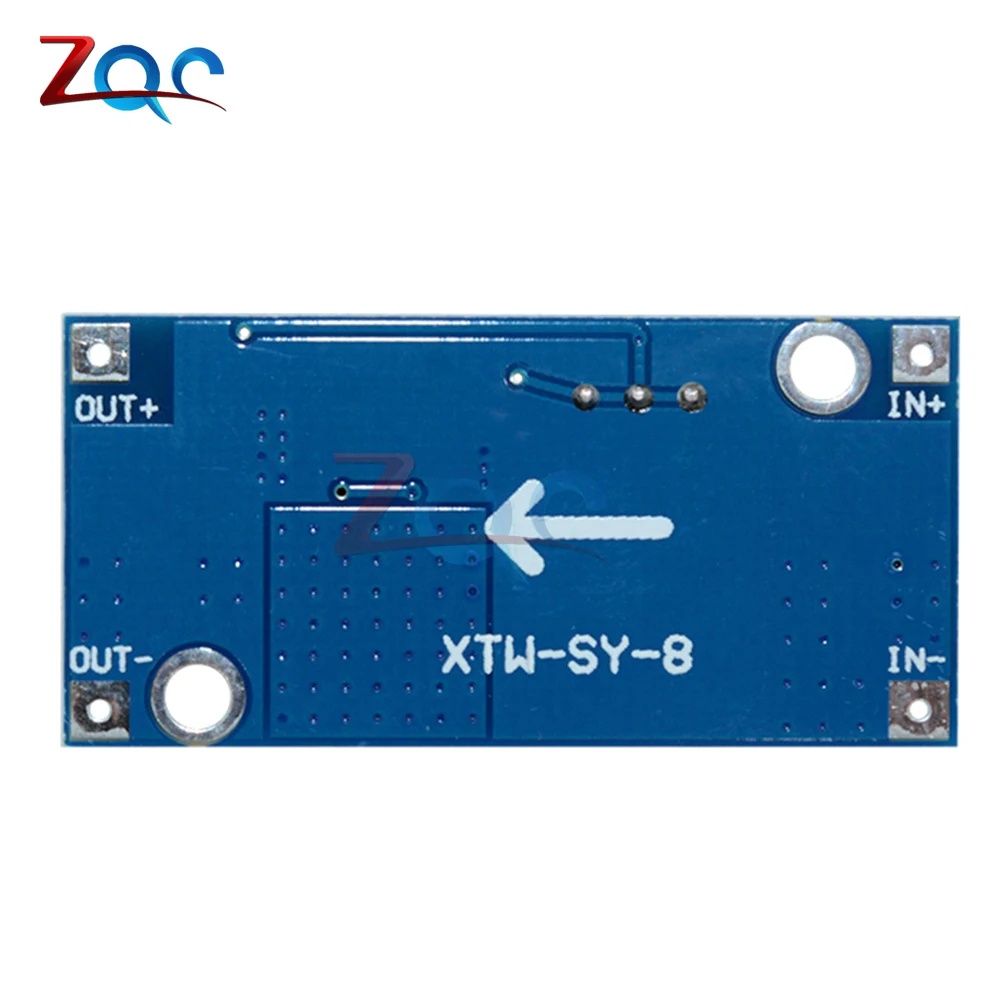

XL6009 DC-DC постоянного тока 3 -32V постоянного тока в переменный ток 5 -35 в Step Up усилитель доска Питание модуль регулируемый Напряжение регулятор

Описание:

DSN6009 4A-Высокопроизводительный Модуль импульсного тока (BOOST). Модуль использует второе поколение высокочастотной технологии переключения XL6009E1 core chip performance, чем Технология первого поколения LM2577. Модуль повышения XL6009 по более низкой цене, улучшенная производительность, модуль LM2577 скоро будет устранен.

Широкое входное напряжение 3-32 В, оптимальный диапазон рабочего напряжения 5 -32 В;

Широкий Выход Напряжение 5V -35V;Built-4A эффективные переключатели MOSFET обеспечивают эффективность до 94%; (ток LM2577-3A)Высокая частота переключения 400 кГц, может использовать фильтрующие конденсаторы малой емкости, которые могут достичь очень хороших результатов, Пульсация меньше и меньше. (Частота LM2577 всего 50 кГц)

Спецификация:Модуль наддува DSN6009Свойства модуля: неизолированный boost (BOOST)Выпрямление: несинхронное выпрямлениеВход диапазон: 3V -32V постоянного токаВыход диапазон: 5V -35VВходной ток: 4A (макс.), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем выше ток нагрузки.)Эффективность преобразования:<94% (чем больше давление, тем ниже эффективность)Частота переключения: 400 кГцВыходная пульсация: 50 мВ (чем выше напряжение, тем выше ток, тем больше пульсация)Регулирование нагрузки: ± 0.5%Регулирование напряжения: ± 0.5%Рабочая температура:-40 -85 °CРазмеры: 43*21*14 мм (Д * Ш * В)

Посылка включает в себя:

1 x DC-DC Регулируемый Модуль преобразователя питания XL6009
