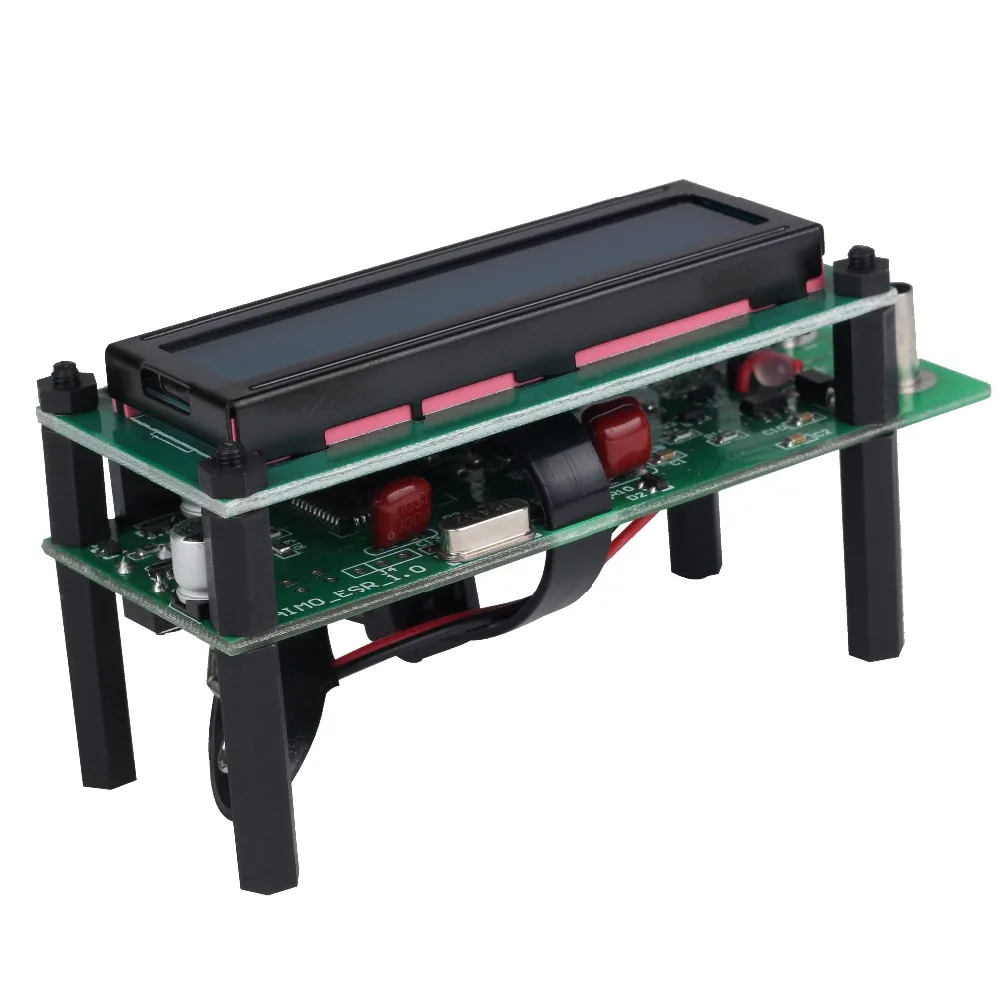

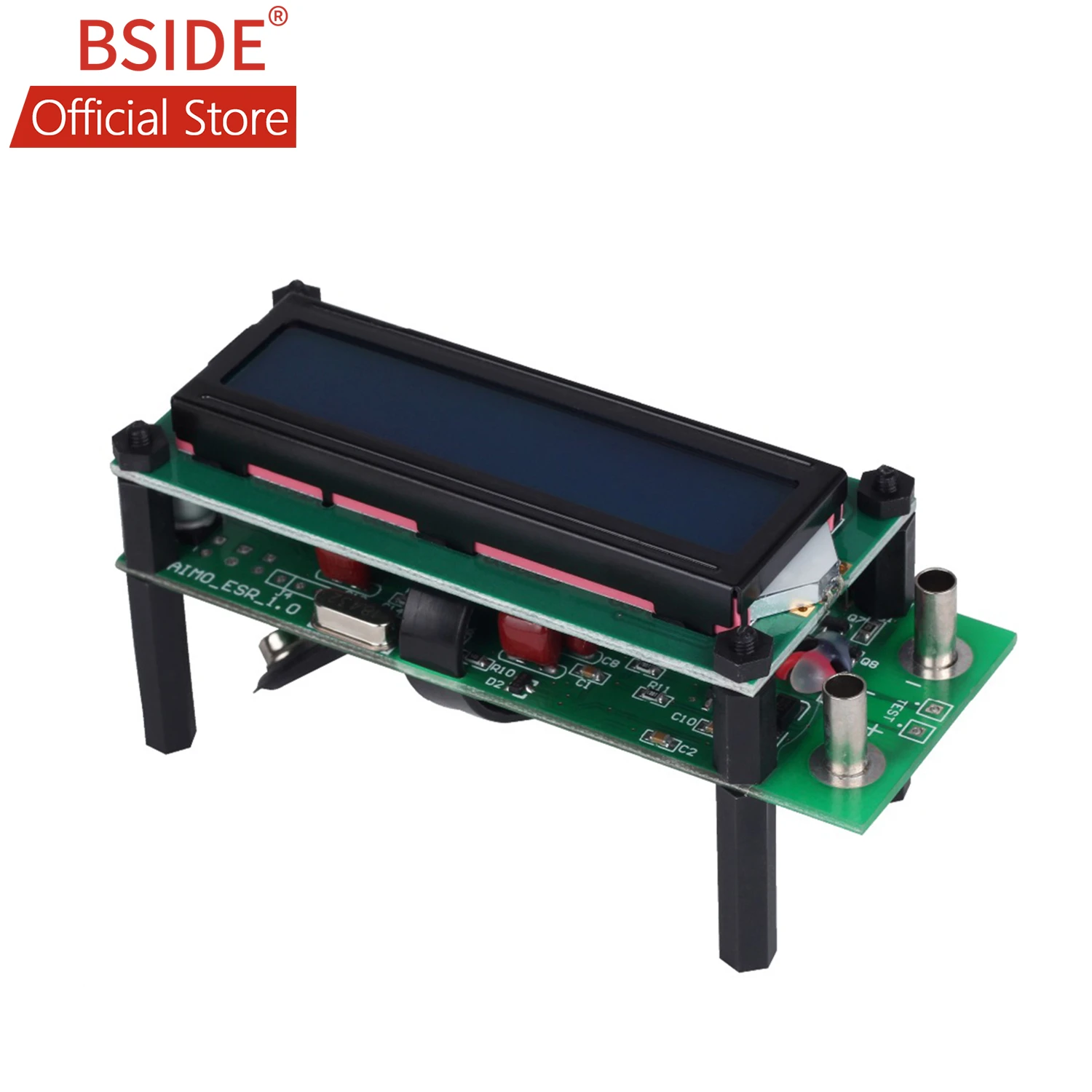

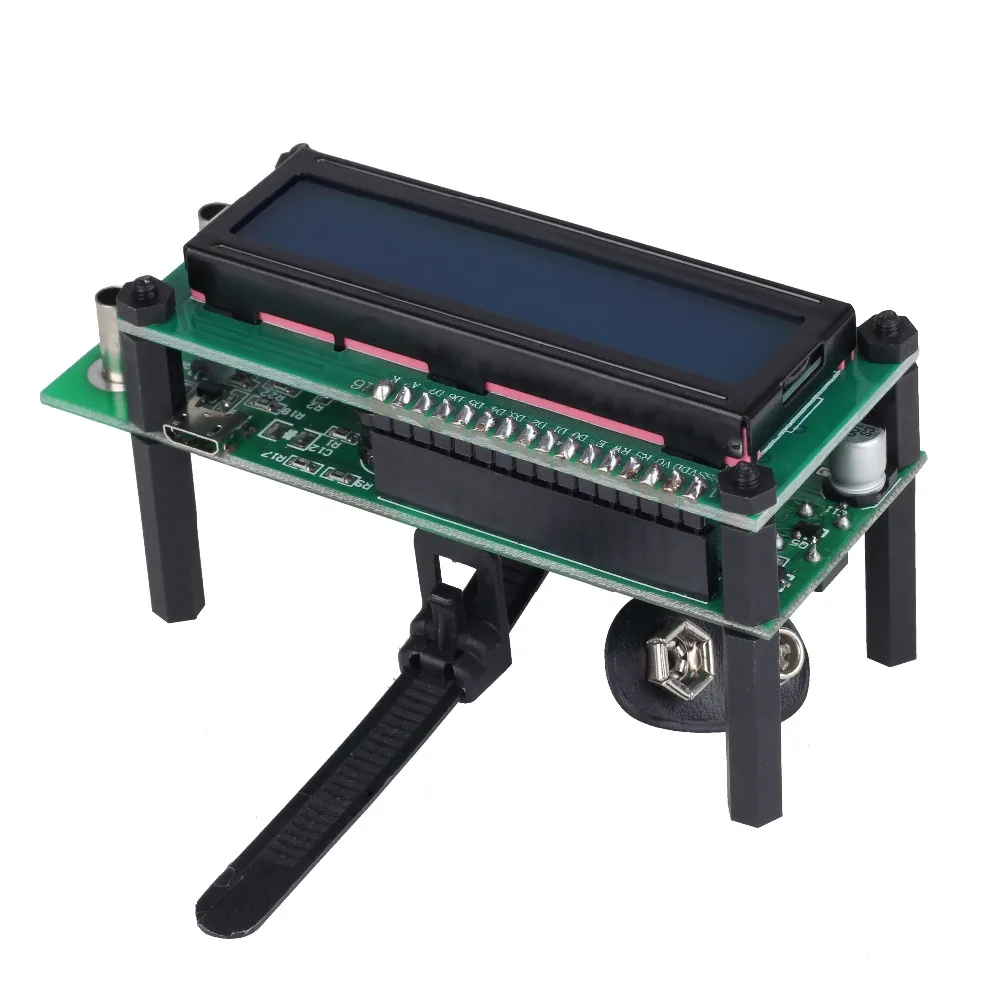

Цифровой тестер BSIDE ESR01 с автоматическим выбором диапазона, USB-измеритель яркости

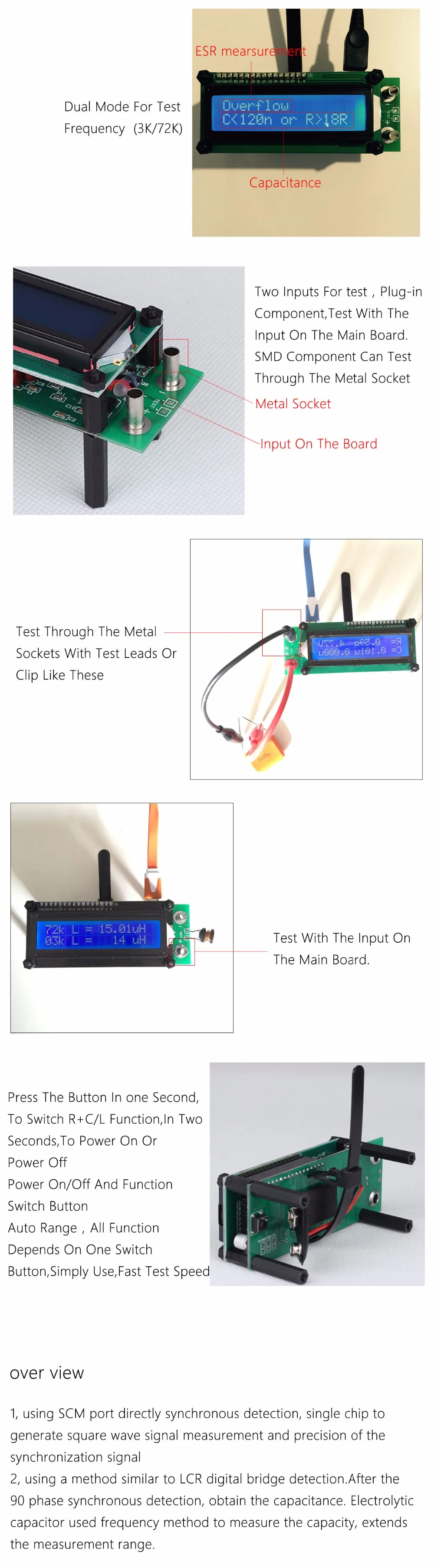

Обзор

1. С помощью SCM порта непосредственно синхронное обнаружение, один чип для генерации квадратных волн измерения сигнала и точности сигнала синхронизации

2, используя метод, похожий на LCR Цифровой мост обнаружения. После 90 фазы синхронного обнаружения, получить емкость. Электролитический конденсатор использует частотный метод для измерения емкости, расширяет диапазон измерения.

3, для решения нелинейных проблем с постоянным сопротивлением ободрения, квадратной волновой реакцией расширения серии RC, и сериями, двумя предыдущими расчетами Rs и Cs, значительно повышает точность измерения 2 мкФ после высоких конденсаторов Q CBB

4, применения более методе отбора проб, используйте the12 бит AD конвертер, таким образом, только один ряд может достичь 0,01 до 20 Ом что измерения были сделаны вручную.

5, с автоматической постоянной нулевой функцией, нулевым удилищем, десятичным нулевым значением, обеспечивает стабильное долгое время.

6, чтобы соединить цепь компенсации температурного дрейфа, что делает схему обнаружения близко к контуру моста, температурный дрейф очень мал.

7, только одна кнопка для ESR01 и индуктивность и выключатель питания.

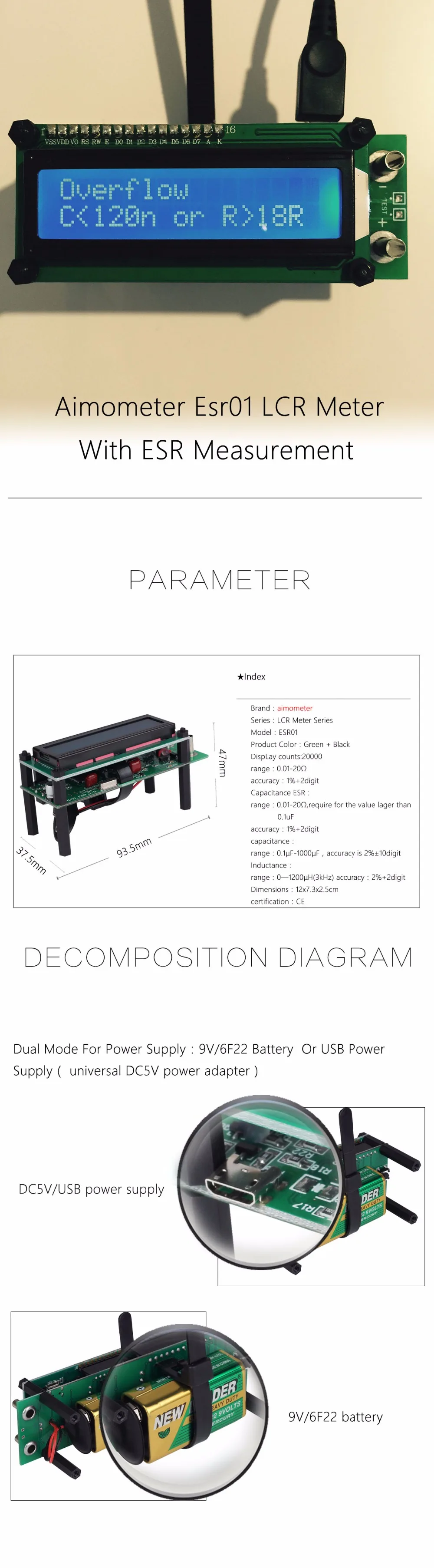

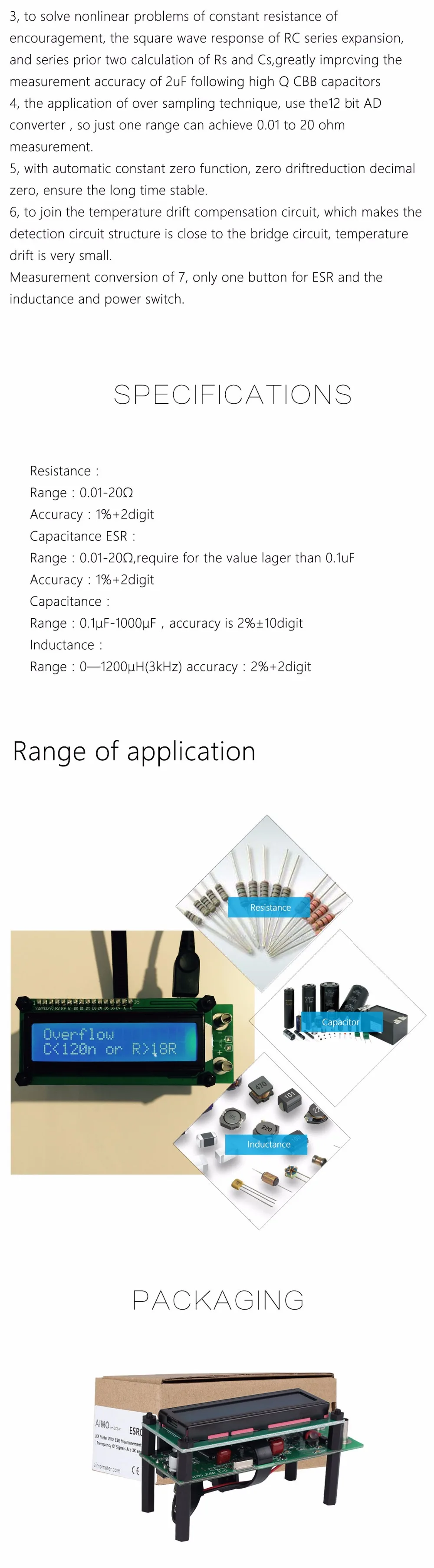

二 、 Технические характеристики

Сопротивление:

Диапазон: 0,01-20Ω

Точность: 1% + 2 цифры

Емкость ESR01:

Диапазон: 0.01-20Ω, требуется для значения лагера, чем 0,1 мкФ

Точность: 1% + 2 цифры

Емкость:

Диапазон: 0.1μF-1000μF, точность 2% ± 10 цифр

Индуктивность:

Диапазон: 0-1200μh (3 кГц) Точность: 2% + 2 цифры

Примечание:

Батареи не включены в посылка из-за проверки авиационной безопасности. Извините за причиненные неудобства.
