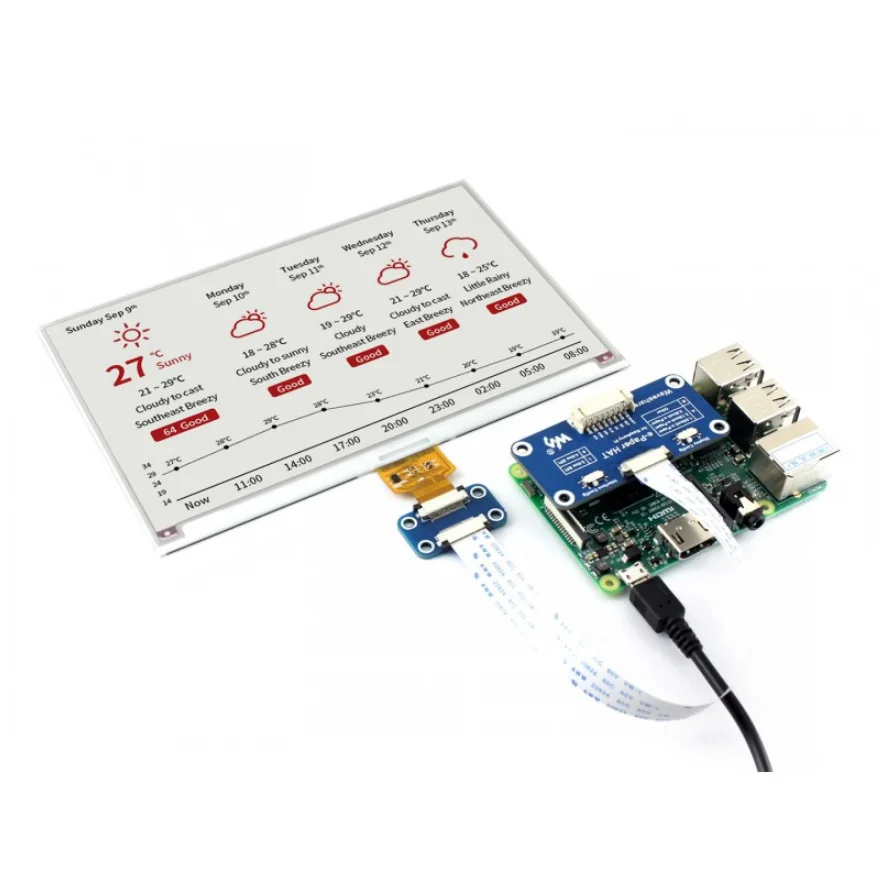

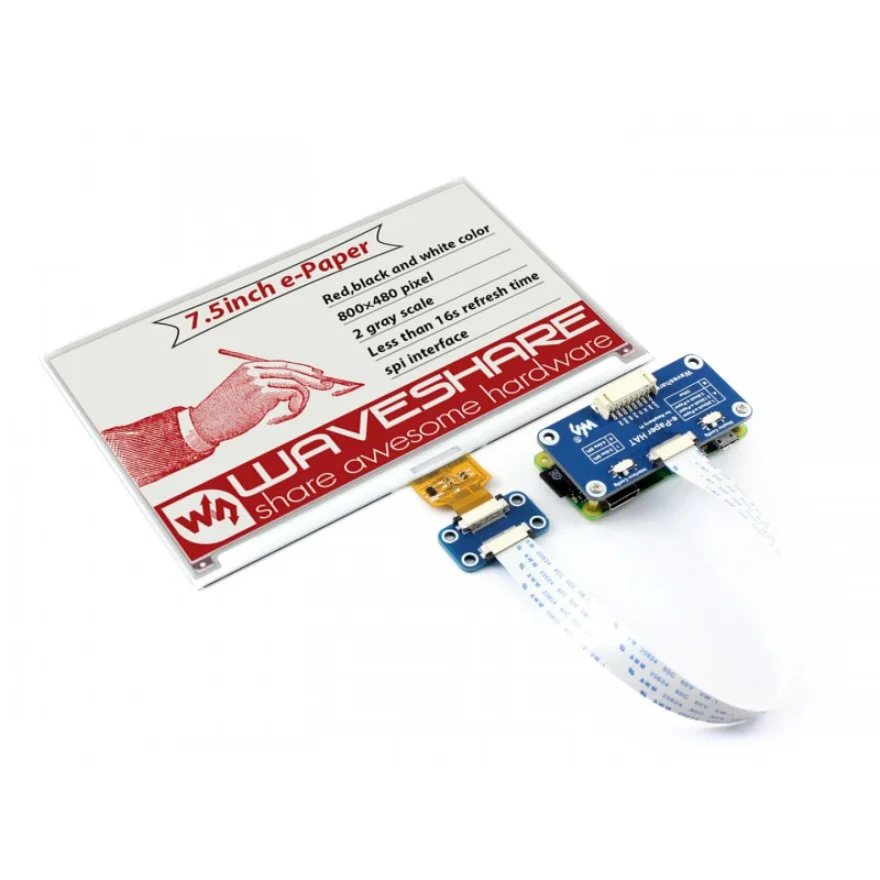

800 × 480, 7,5 дюйма E-Ink дисплей шляпа для Raspberry Pi, трехцветный, SPI интерфейс
ОбзорЭто E-Ink дисплей шляпа для Raspberry Pi, 7,5 дюйма, разрешение 800x480, со встроенным контроллером, через интерфейс SPI, поддерживает, красный, черный, И белый трехцветный дисплей.
Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.
ОсобенностиНет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания
Ультра низкое энергопотребление, в основном мощность требуется только для освежения
Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano
Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д.
Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU
Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)
Технические характеристикиРабочее напряжение: 3,3 V ~ 5V
Интерфейс: SPI
Размер контура: 170,2 мм × 111,2 мм
Размер дисплея: 163,2 мм × 97,92 мм
Точка шаг: 0,205 × 0,204
Разрешение: 800 × 480
Цвет дисплея: красный, черный, белый
Серый уровень: 2
Время полного обновления: 16s
Мощность обновления: 38 МВт (typ.)
Мощность в режиме ожидания: <0,017 МВт
Угол обзора: >170 °
История измененийВерсия V2 была выпущена на 2019,12, разрешение Обновлено до 800 × 480, от 640 × 384 V1. Аппаратные средства и интерфейс V2 совместимы с V1, однако, соответствующее программное обеспечение должно быть обновлено.
ИнтерфейсСимвол
Описание
VCC
3,3 V ~ 5V
GND
Наземный
DIN
SPI MOSI pin
CLK
SPI SCK pin
CS
Выбор чипа SPI, низкая активность
Постоянный ток
Выбор данных/команд (высокий для данных, низкий для команды)
RST
Внешний сброс, низкий уровень активности
Занят
Выход состояния работы, низкий уровень активности
Размеры
Вики:Флуоресцентный (B)
Вес:0,065 кг

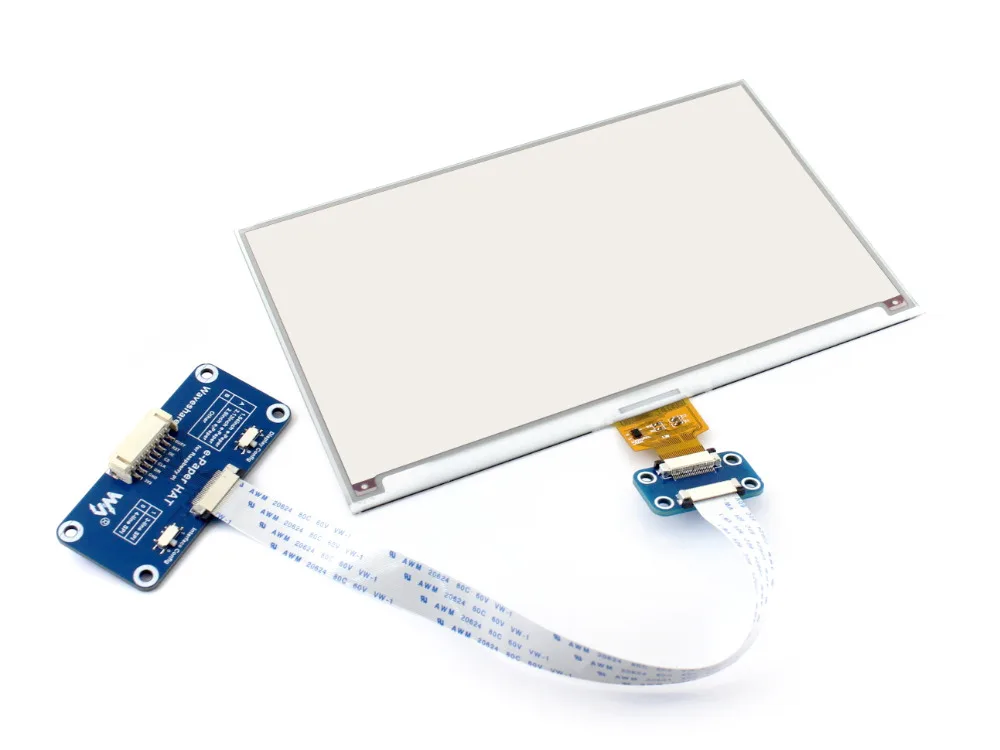

7,5 дюймовый e-Бумага (B) x1
Шляпа водителя электронной бумаги x1
Набор винтов RPi (2 шт.) x1
PH2.0 20 см 8pin x1
Номер детали
Цвета
Серые весы
Разрешение
Размер дисплея (мм)
Размер контура (мм)
Время полного обновления (ов)
Частичное обновление
PI заголовок1
Интерфейс
1,54 дюймовый модуль электронной бумаги
Черный, белый
2
200 × 200
27,60 × 27,60
48,0 × 33,0
2
√
×
SPI
1,54 дюймовый электронный бумажный модуль (B)
Красный, черный, белый
2
200 × 200
27,60 × 27,60
48,0 × 33,0
8
×
×
SPI
1,54 дюймовый электронный бумажный модуль (C)
Желтый, черный, белый
2
152 × 152
27,51 × 27,51
48,0 × 33,0
27
×
×
SPI
2,13 дюймовый e-Paper HAT
Черный, белый
2
250 × 122
48,55 × 23,71
65,0 × 30,2
2
√
√
SPI
2,13 дюймовый e-Paper HAT (B)
Красный, черный, белый
2
212 × 104
48,55 × 23,71
65,0 × 30,2
15
×
√
SPI
2,13 дюймовый e-Paper HAT (C)
Желтый, черный, белый
2
212 × 104
48,55 × 23,71
65,0 × 30,2
15
×
√
SPI
2,13 дюймовый e-Paper HAT (D)
Черный, белый
2
212 × 104
48,55 × 23,71
59,2 × 29,2
2
√
√
SPI
2,7 дюймовый e-Paper HAT
Черный, белый
2
264 × 176
57,29 × 38,19
85,0 × 56,0
6
×
√
SPI
2,7 дюймовый e-Paper HAT (B)
Красный, черный, белый
2
264 × 176
57,29 × 38,19
85,0 × 56,0
15
×
√
SPI
2,9 дюймовый модуль электронной бумаги
Черный, белый
2
296 × 128
66,89 × 29,05
89,5 × 38,0
2
√
×
SPI
2,9 дюймовый электронный бумажный модуль (B)
Красный, черный, белый
2
296 × 128
66,89 × 29,05
89,5 × 38,0
15
×
×
SPI
2,9 дюймовый электронный бумажный модуль (C)
Желтый, черный, белый
2
296 × 128
66,89 × 29,05
89,5 × 38,0
15
×
×
SPI
2,9 дюймовый e-Бумага шляпа (D)
Черный, белый
2
296 × 128
66,90 × 29,06
79,0 × 36,7
2
√
√
SPI
4,2 дюймовый e-Бумага модуль
Черный, белый
2
400 × 300
84,80 × 63,60
103,0 × 78,5
4
×
×
SPI
4,2 дюймовый e-Бумага модуль (B)
Красный, черный, белый
2
400 × 300
84,80 × 63,60
103,0 × 78,5
15
×
×
SPI
4,2 дюймовый e-Бумага модуль (C)
Желтый, черный, белый
2
400 × 300
84,80 × 63,60
103,0 × 78,5
15
×
×
SPI
4,3 дюймовый e-Бумага UART модуля
Черный, белый
4
800 × 600
88,00 × 66,00
118,0 × 75,0
1,5
×
×
UART
5,83 дюймов электронная бумага шляпа
Черный, белый
2
600 × 448
118,8 × 88,26
125,4 × 99,5
3,5
×
√
SPI
5,83 дюймовый e-Paper HAT (B)
Красный, черный, белый
2
600 × 448
118,8 × 88,26
125,4 × 99,5
14
×
√
SPI
5,83 дюймовый e-Paper HAT (C)
Желтый, черный, белый
2
600 × 448
118,8 × 88,26
125,4 × 99,5
26
×
√
SPI
6 дюймов e-Бумага шляпа
Черный, белый
16
800 × 600
122,4 × 90,6
138,4 × 101,8
<1
√
√
USB/SPI/I80/I2C
7,5 дюймовый e-Бумага шляпа
Черный, белый
2
800 × 480
163,20 × 97,92
170,2 × 111,2
5
×
√
SPI
7,5 дюймовый e-Бумага шляпа (B)
Красный, черный, белый
2
800 × 480
163,20 × 97,92
170,2 × 111,2
16
×
√
SPI
7,5 дюймовый e-Бумага шляпа (C)
Желтый, черный, белый
2
640 × 384
163,20 × 97,92
170,2 × 111,2
16
×
√
SPI
7,8 дюймовый e-Бумага шляпа
Черный, белый
16
1872 × 1404
158,18 × 118,64
173,8 × 127,6
<1
√
√
USB/SPI/I80/I2C
9,7 дюймовый e-Бумага шляпа
Черный, белый
16
1200 × 825
202,8 × 139,43
218,8 × 156,4
<1
√
√
USB/SPI/I80/I2C
10,3 дюймовый e-Бумага шляпа (D)
Черный, белый
16
1872 × 1404
209,66 × 157,25
227,7 × 165,8
<1
√
√
USB/SPI/I80/I2C
12,48 дюймовый модуль электронной бумаги
Черный, белый
2
1304 × 984
252,98 × 190,90
280,0 × 229,5
<8
×
√
SPI
12,48 дюймовый электронный бумажный модуль (B)
Красный, черный, белый
2
1304 × 984
252,98 × 190,90
280,0 × 229,5
<16
×
√
SPI
Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат
Пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо проблемы.
Если вам нужно скорректировать любую информацию, пожалуйста, свяжитесь с нами заранее. Мы рады Вам помочь! Мы ценим ваш бизнес! O(∩ _ ∩)O ~
