Электронная бумага Waveshare для Raspberry Pi ZeroZero WZero WH2B3B3B + SPI, 2,13 дюйма

Обзор

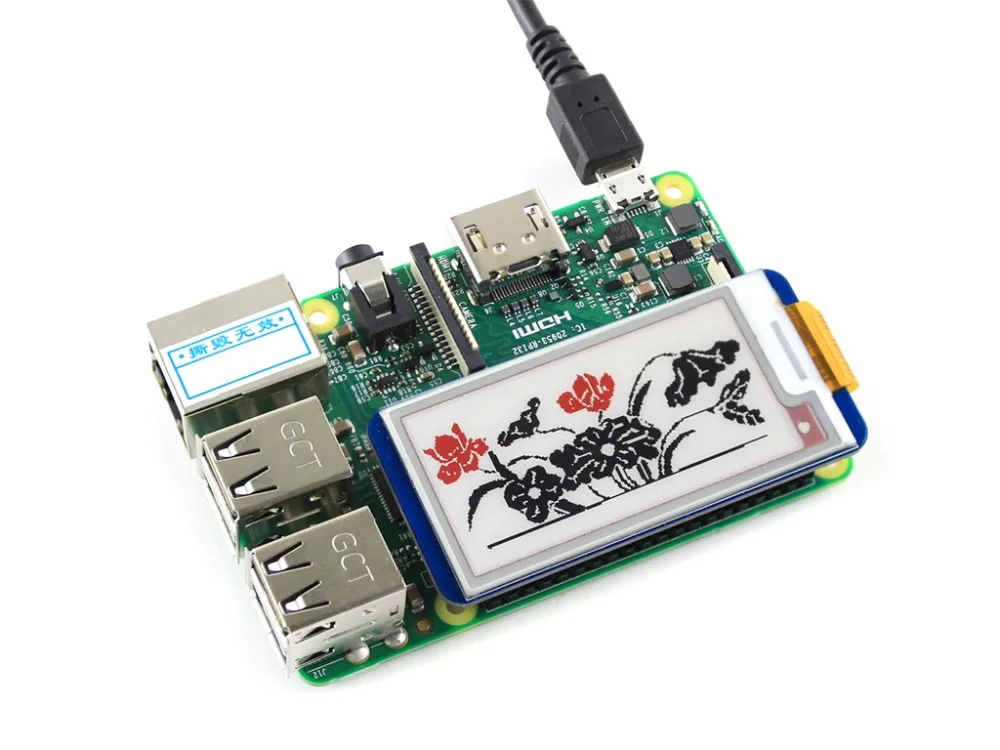

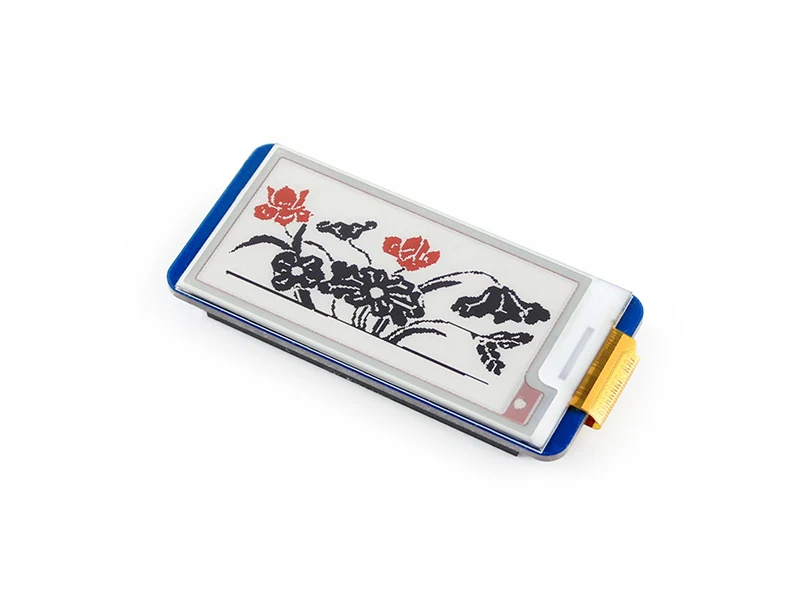

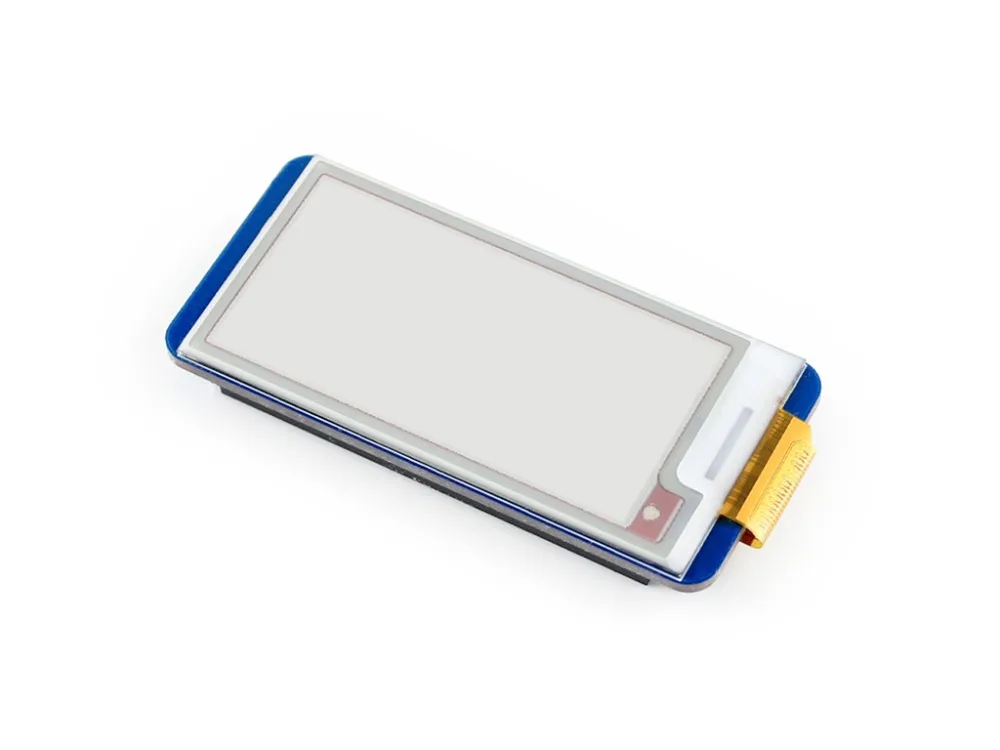

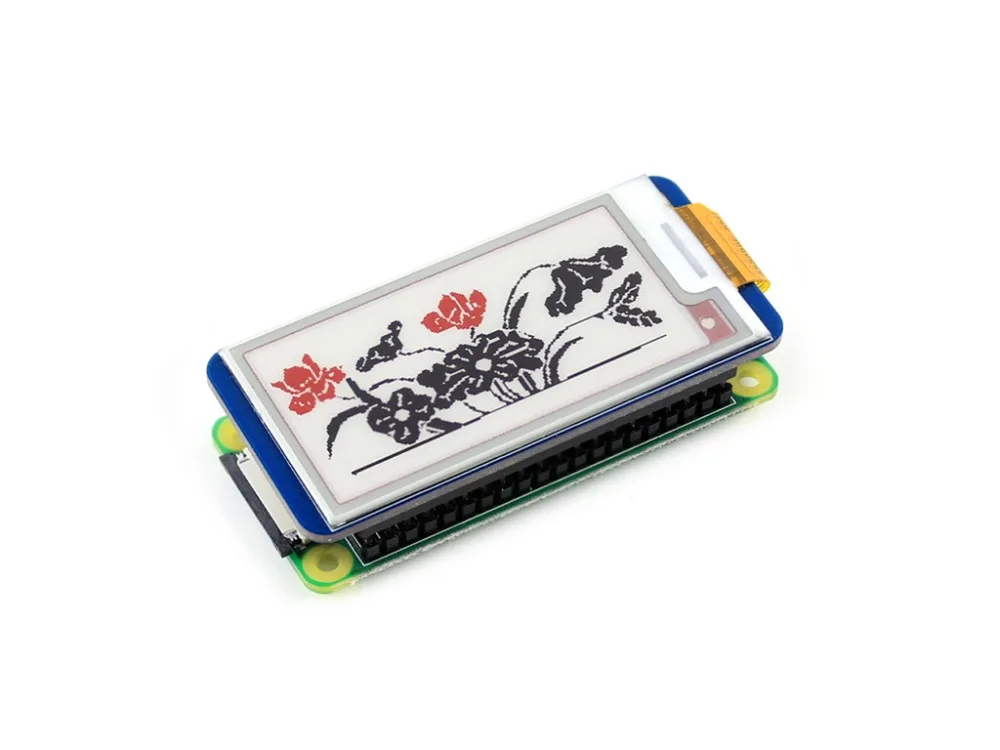

Это E-Ink display HAT для Raspberry Pi, 2,13 дюйма, с разрешением 212x104, со встроенным контроллером, общаясь через SPI интерфейс, поддерживает красный, черный, И белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

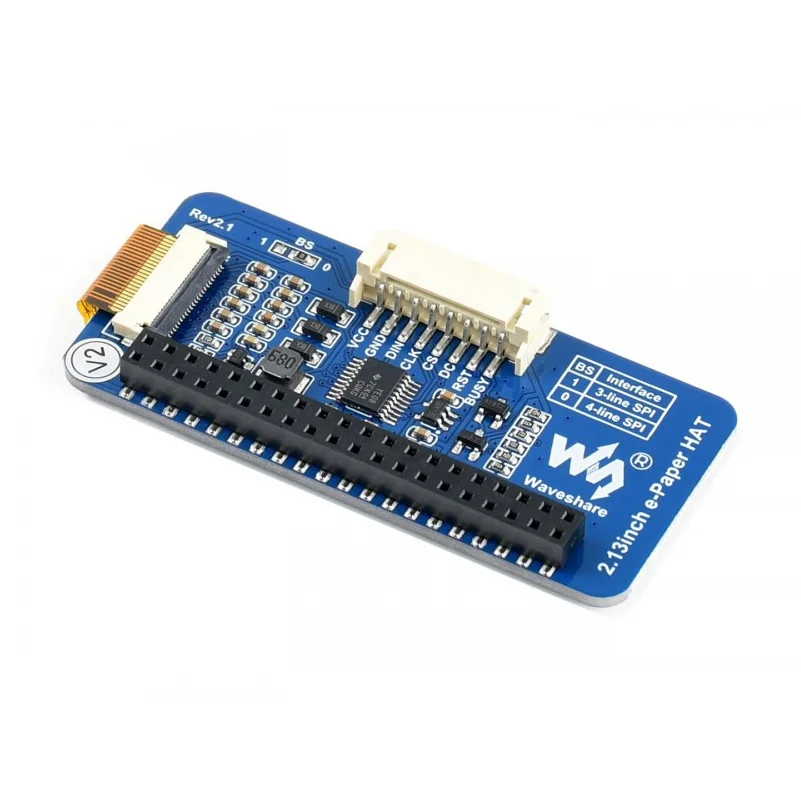

2,13 дюймовый e-Paper HAT (B) Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Интерфейс SPI, для подключения к другим платам контроллера, таким как Arduino/Nucleo и т. д. Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) 2,13 дюймовый e-Paper HAT (B) характеристики Рабочее напряжение: 3,3 V/5V Интерфейс: 3-провод SPI, 4-провод SPI Размер контура: 65 мм × 30,2 мм Размер дисплея: 23,71 мм × 48,55 мм Точка шаг: 0,229 × 0,228 Разрешение: 212 × 104 Цвет дисплея: красный, черный, белый Серый уровень: 2 Время полного обновления: 15s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Интерфейс Символ Описание продукта: VCC 3,3 V/5V GND Заземления NC NC DIN SPI MOSI pin-код CLK SPI SCK pin-код CS Выбор чипа SPI, низкая активность Постоянного тока Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности BUSY Выход состояния работы, низкий уровень активности Размеры

Развития ресурсы

Вики:Www.wav WAV (B)

Посылка CONПалатка

Вес:0,021 кг

Гид по выбору Номер изделия: Цвета Серая шкала Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление1 PI заголовка2 Интерфейс 1,02 дюймовый модуль электронной бумаги Черный, белый 2 128 × 80 21,76 × 14,00 42,0 × 27,0 2 √ × SPI 1,54 дюймовый модуль электронной бумаги Черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 2 √ × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймов электронная бумага шляпа Черный, белый 2 250 × 122 48,55 × 23,71 65,0 × 30,2 2 √ √ SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × √ SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × √ SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 √ √ SPI 2,7 дюймовый e-Paper HAT Черный, белый 4 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × √ SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × √ SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 2 √ × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый e-Бумага шляпа (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 √ √ SPI 4,2 дюймовый e-Бумага модуль Черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 4 × × SPI 4,2 дюймовый e-Бумага модуль (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2 дюймовый e-Бумага модуль (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3 дюймовый e-Бумага UART модуля Черный, белый 4 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюймов электронная бумага шляпа Черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 3,5 × √ SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × √ SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × √ SPI 6 дюймов e-Бумага шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 √ √ USB/SPI I80/I2C 6 дюймов HD e-Paper HAT Черный, белый 16 1448 × 1072 122,4 × 90,6 138,4 × 101,8 <1 √ √ USB/SPI I80 7,5 дюймовый e-Бумага шляпа Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × √ SPI 7,5 дюймовый e-Бумага шляпа (B) Красный, черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × √ SPI 7,5 дюймовый e-Бумага шляпа (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × √ SPI 7,8 дюймовый e-Бумага шляпа Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 √ √ USB/SPI I80/I2C 9,7 дюймовый e-Бумага шляпа Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1
