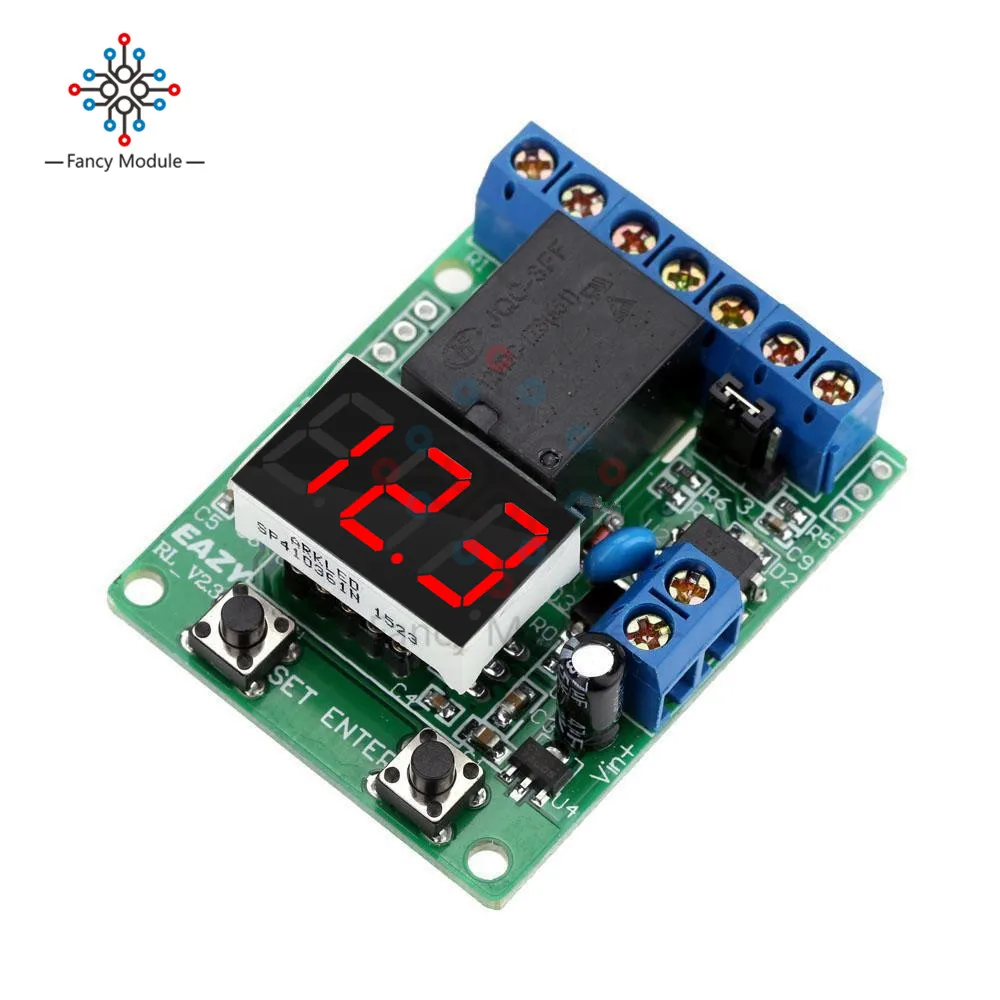

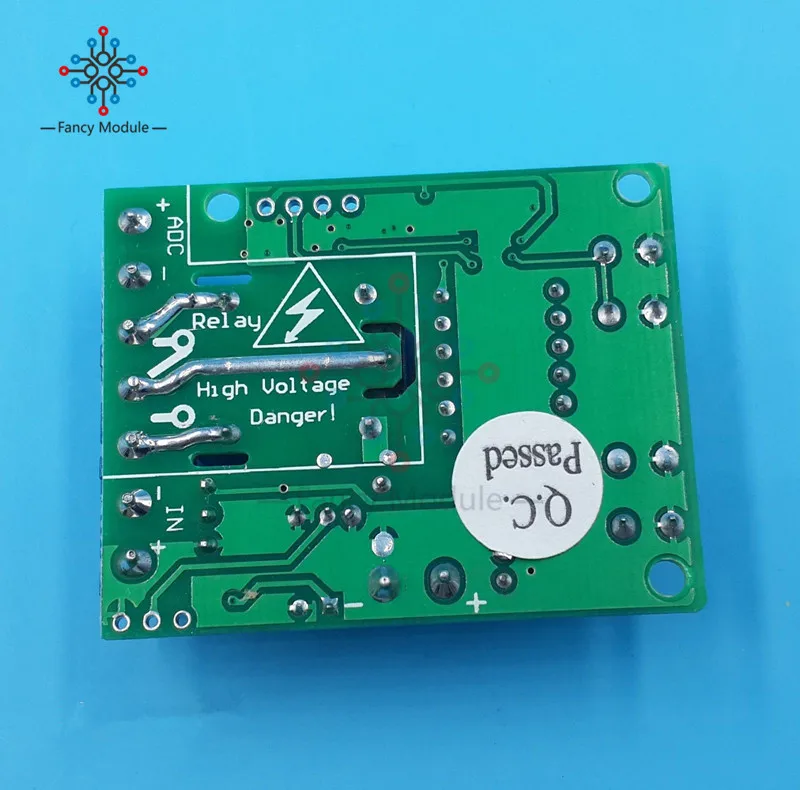

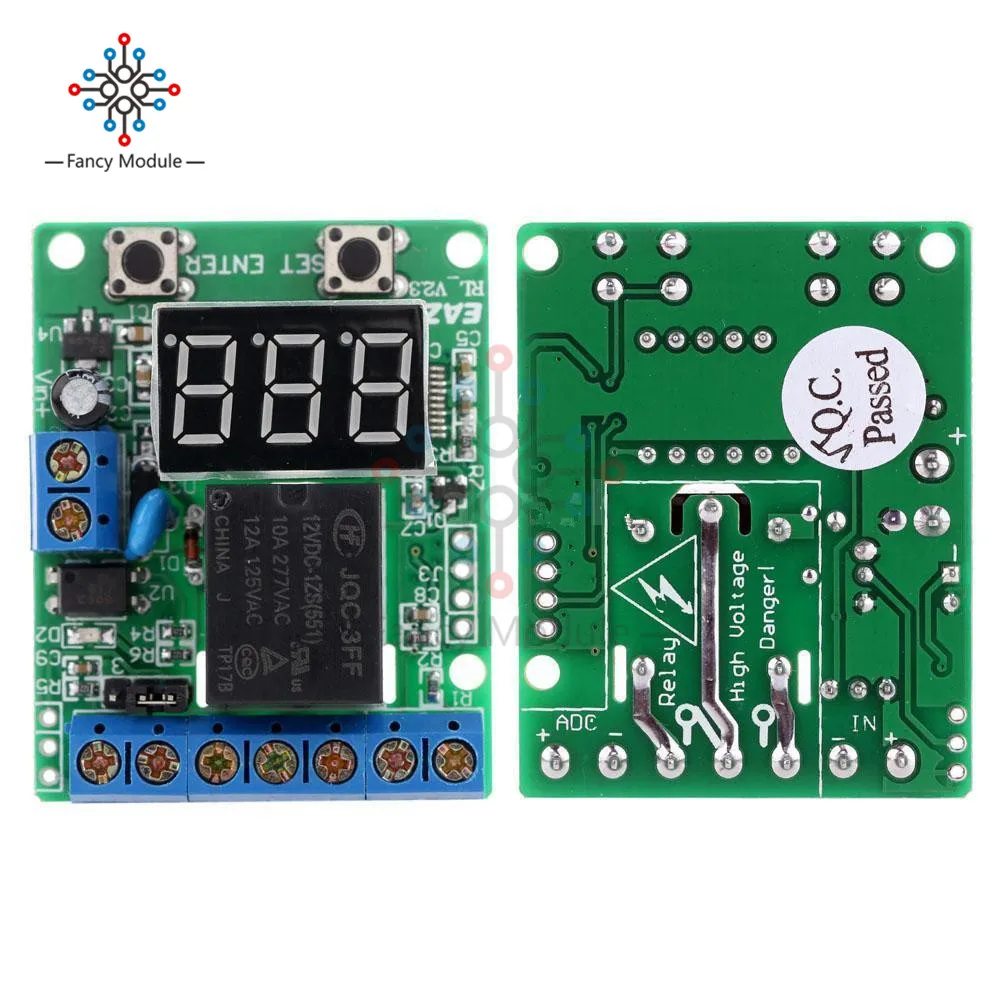

DC 12V 24V светодиодный цифровой контроль релейного переключателя доска релейный модуль Напряжение при обнаружении зарядки монитор выгрузки Тесты

Режимы работы:

P-1: таймер (1-999 с/1-999 мин)

P-2: Таймер задержки (1-999 с/1-999 мин)

P-3: реле управления напряжением (управление нагрузкой вкл/выкл)

P-4: таймер управления напряжением-A (сначала отпустите)

P-5: таймер управления напряжением-B (сначала закрыть)

P-6: реле контроля диапазона напряжения

P-7: Таймер регулирования диапазона напряжения

P-8: Выключение Дисплея

Диапазон времени: 0-999 секунд или 0-999 минут (0,1 s-999 s опционально)

Диапазон отображения вольтметра: постоянный ток 0-99,9 В

Напряжение обнаружения ошибок: ± 0,1 V

Рабочая мощность: DC10 ~ 16V (5V,24V опционально)

Параметры реле:

Напряжение катушки: 12 В постоянного тока (5 В, 24 В по желанию)

Набор конвертации (обычно открытый и нормально закрытый)

Контактная нагрузка: 10A/277V переменного или постоянного тока 10A/30 В постоянного тока

Контактное сопротивление: ≤ 100mΩ (1A 6VDC)

Механическая прочность: 10 миллионов

Долговечность электроэнергии:> 100000 (10A-250VAC)

Рабочая температура: -40 ~ 85 ℃

Вход внешнего сигнала: (5 ~ 12 В) или пассивный переключатель (можно установить время задержки 9 уровней)

Режим таймера может установить контакт реле закрыть и время релиза, выполнение одного цикла синхронизации

В режиме управления напряжением можно задать предельные значения верхнего и нижнего напряжения

Установите режим отключения дисплея, минимальное значение тока-6 мА/12 В (задержка)

Предварительно установленные параметры могут быть сохранены после выключения питания.

2 режима работы:

Подключается к питанию, светодиодный индикатор отображает слова «E-A-Z-Y-t» в свою очередь, система входит в состояние выбора, выбор исходного режима отображается как «P-0», нажмите кнопку «SET», чтобы выбрать режим «P-1 ~ P-8», нажмите «ENTER», чтобы войти в соответствующий режим. Во время работы в любом режиме, Нажмите кнопку «Ввод» в течение 3 секунд, система вернется в режим выбора.

Нажмите кнопку «SET» и «ENTER» для подключения питания, контроллер будет восстановлен до заводских настроек.

2,1 режим таймера (P-1)

Нажмите кнопку «SET», чтобы выбрать «P-1», система контроллера войдет в режим таймера.

«P-1»/«P-2»: можно установить 1-999 секунд/минуту.

Циклический запуск:

В режиме таймера пользователь может установить время закрытия реле T1 и время выпуска T2, например, установка T1 в течение 3 секунд, T2 в течение 7 секунд, реле будет закрыто в течение трех секунд, затем отпустите в течение 7 секунд, циклический запуск.

Пользователь также может установить циклическое время.

Когда вы установите значения T1 и T2, система сохранила настройки, в следующий раз система будет загружена автоматически T1 время, чтобы ждать запуска.

Таймер:

Если вы установите T1 с заданным временем, установите T2 (время выпуска) с 0, реле остановится после того, как таймер заработает время T1, больше не работает, его можно использовать как таймер, С течением времени, нормально открытый контакт релейного релиза, затем нажмите кнопку «Ввод», Система повторно запускает таймер для времени T1.

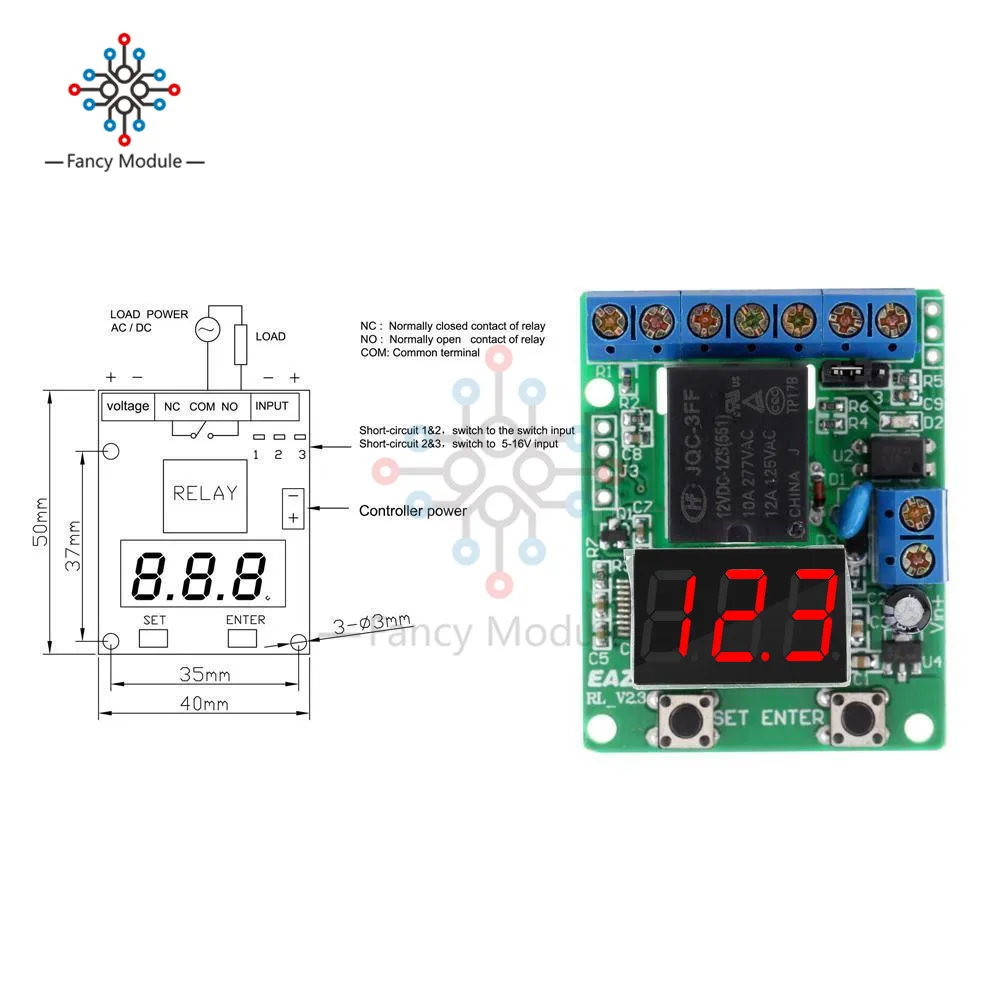

В режиме таймера можно использовать внешний переключатель или входной интерфейс импульсного сигнала (рис. 1) на контроллере для запуска таймера (триггера).

Шаги настройки таймера:

1) в первый раз набора выберите «P-1» Режим реле времени, светодиодный дисплей цифровой трубки «000»;

2) Нажмите кнопку «SET», система сначала войдет в настройки значений времени T1, цифровой светодиодный индикатор, который ожидает включения мигания с частотой 1 Гц, нажмите «ENTER», чтобы выбрать количество значений, нажмите кнопку «SET» три раза, чтобы ввести настройки времени T2 и циклическое время, Нажмите кнопку «SET», чтобы выйти из состояния набора, система ожидает нажатия кнопки «ENTER», чтобы начать работу.

3) в режиме настройки времени единица измерения времени может быть переключена на минутную или вторую единицу, нажмите кнопку «SET», чтобы ввести время, установленное в состоянии (светодиодный индикатор, мигание цифровой трубки), в это время нажмите кнопку «set» в течение 3 секунд, чтобы отпустить, СВЕТОДИОДНЫЙ цифровой трубчатый светильник будет иметь правильные десятичные точки, это означает, что значения времени с минутной единицей, если десятичная точечная доза не светильник, это означает, что значения времени с секундной единицей.

4) после завершения настройки нажмите кнопку «SET», чтобы выйти из состояния настройки, нажмите «ENTER», чтобы начать синхронизацию, если значения синхронизации установлены со вторым блоком, значения секунд будут отображаться в форме обратного отсчета. Если значения времени установлены с минутной единицей, правая Десятичная точка мигает с частотой 1 Гц, означает, что обратный отсчет работает. В то время как таймер работает, нормально открытый контакт реле подключен, нормально закрытый контакт реле отключения, нажмите «войти», чтобы остановить запуск, нажмите кнопку «ENTER» в течение трех секунд, чтобы вернуть режим выбора «P-0».

2,2 таймер задержки (P-2)

Метод настройки «P-2» такой же, как «P- 1», в режиме «P-2», реле сначала осуществит выпуск времени T1, затем закроется с временем T2.

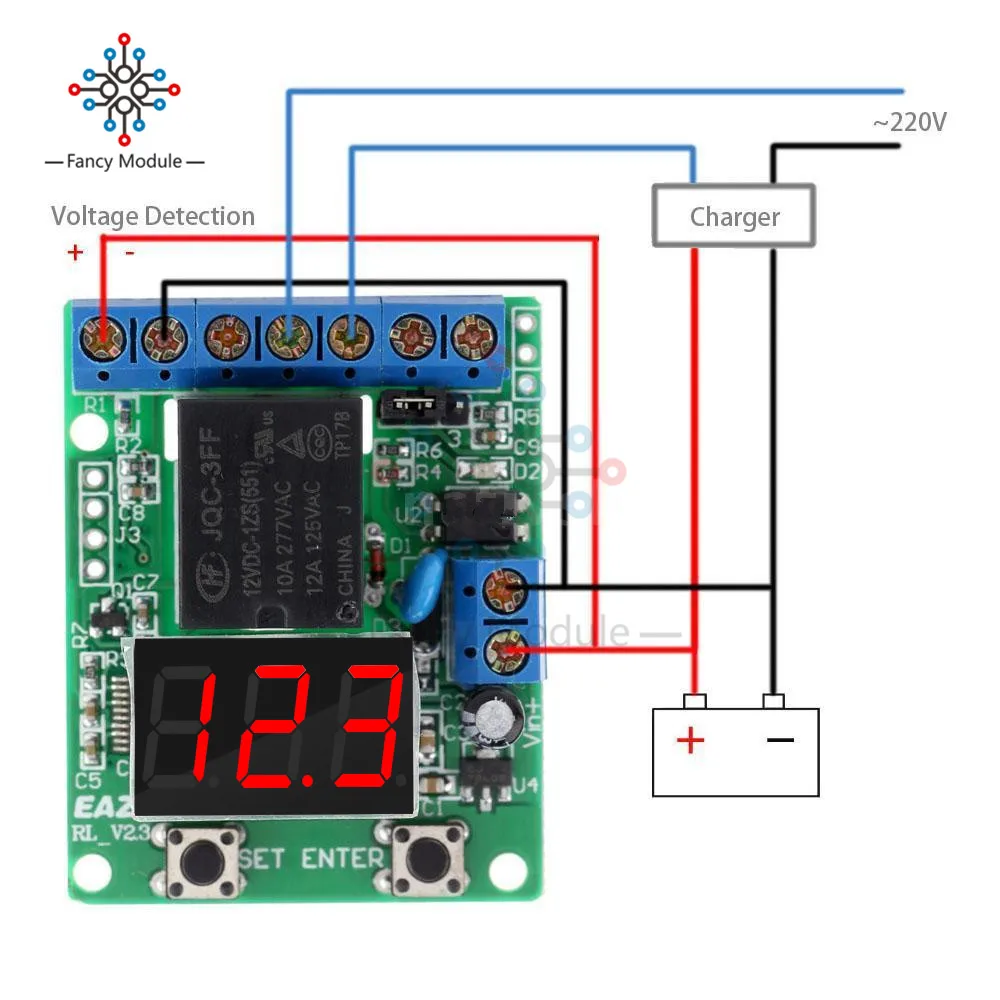

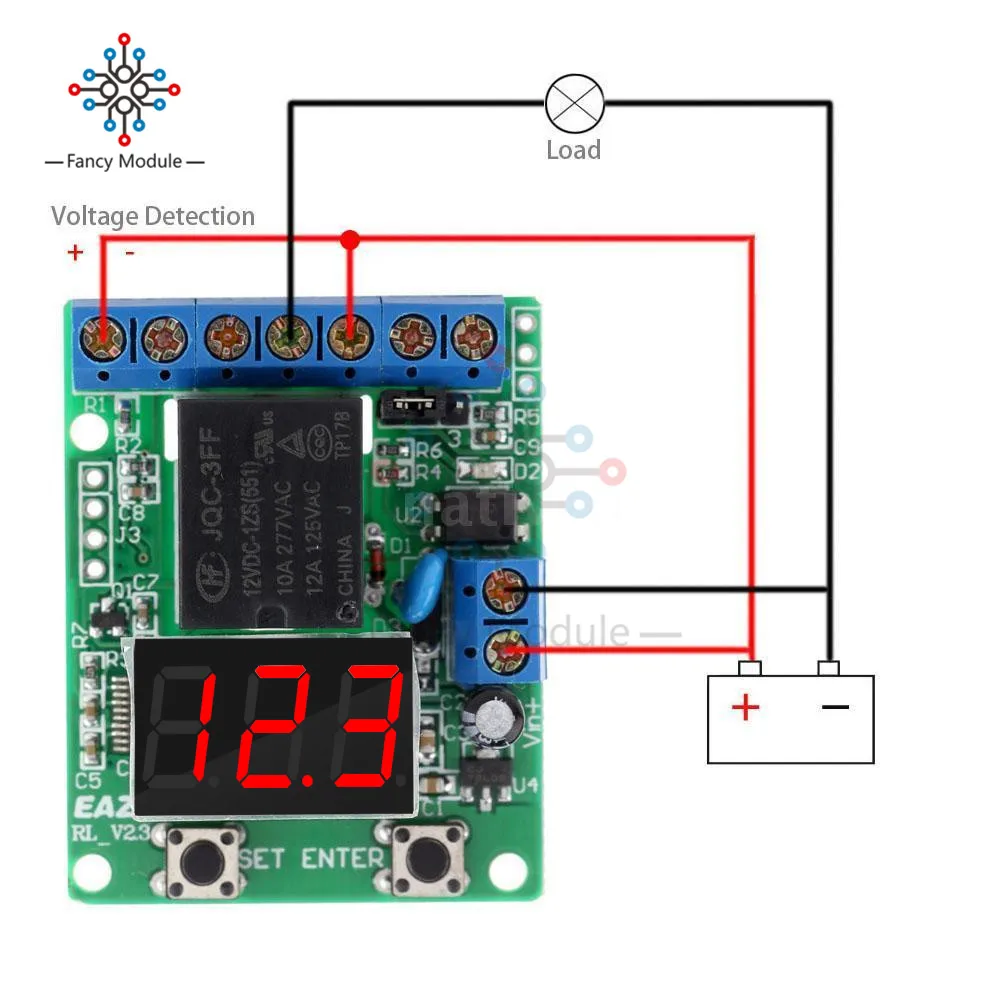

2,3 реле управления напряжением (P-3)В режиме выбора режима («P-0»), нажмите кнопку «SET», чтобы выбрать «P-3», затем нажмите кнопку «ENTER», чтобы войти в режим сравнения напряжения, контроллер обнаруживает напряжение от интерфейса VOL (рис. 1) и отображаемые значения (постоянный ток 0-99,9 В), также может использоваться как Вольтметр постоянного тока, По умолчанию исходный контакт реле состояния запуска закрыт (нормально закрытый контакт отключен, нормально открытый переключатель вкл.), нажмите кнопку «установить», чтобы установить три значения бит, СВЕТОДИОДНЫЙ цифровой трубка имеет частоту мигания с частотой 1 Гц, Сначала установите предельные значения напряжения, три раза нажмите кнопку «set», Нижние предельные значения напряжения для установки, нажмите кнопку «Ввод», чтобы увеличить количество значений, нижнее предельное напряжение не может превышать верхний предел, нажмите кнопку «SET», чтобы сделать цифровую трубку больше не мигать, на этот раз система переходит в режим управления напряжением, Контроллер определяет напряжение постоянного тока от внешнего входного интерфейса (рис. 1) , когда Обнаружение напряжения превышает верхний предел предварительно установленного, реле закрывается (обычно открытое контактное соединение, нормально замкнутое отключение), до тех пор, пока напряжение не упадет ниже предустановленного нижнего предела, реле отпустит (нормально замкнутое контактное соединение, Обычно открываются контакты).

В состоянии управления напряжением нажмите кнопку «SET» в течение трех секунд, затем отпустите кнопку, контакт состояния реле будет изменен. Например: реле закрывается при обнаружении напряжения ниже нижнего предельного напряжения.

Если предустановленное напряжение верхнего и нижнего пределов установлено таким же, как 12,0 в, когда контроллер обнаруживает напряжение при колебаниях 12,0 может привести к частым контактам реле, мы рекомендуем установить напряжение, чтобы сохранить разницу между верхним и нижним пределами.

Примечание: терминал обнаружения напряжения должен быть подключен надежно, не имеет свободной проводки вокруг изоляции печатной платы, может привести к тому, что значения обнаружения напряжения не являются точными.

2,4 Режим таймера управления напряжением (P-4 / P-5)

Режим «P-4» или «P-5» состоит из «P-1» и «P-3» или «P-2» и «P-3». Когда система переключается на «P-4» из «P-1» или «P-2», она войдет в режим таймера управления напряжением, контроллер обнаружит напряжение с интерфейса «VOL», при обнаружении напряжения, превышающего верхний предел предустановленного напряжения, таймер запустится, До тех пор, пока напряжение не упадет ниже предустановленного нижнего предела, таймер останавливается.

Если вы установите время в режиме «P-1» ранее, затем Войдите в режим «P-4», сначала реле закроется с таймером, затем отпустите, если вы установите время в режиме «P-2» ранее, затем Войдите в режим «P-4», релейный релиз с таймером, затем закройте.

Разница между «P-4» и «P-5»-это Начальное состояние реле, сначала релейный режим «P-4», а сначала-«P-5».

Нажмите кнопку «SET» в течение 3 секунд, таймер запустится в чехол напряжения ниже нижнего предела. Метод настройки предустановленного напряжения см. В разделе 2,3.

Например:

(1) в режиме P-2 Установите T1 005, T2 000, затем введите режим P-4, Обнаружение напряжения превышает верхний предел предварительно установленного реле закроется через 5 секунд, напряжение падает ниже нижнего предела, предварительно Установите релейный релиз немедленно.

(2) В режиме P-1 Установите T1 005, T2 000, затем введите режим P-5, напряжение ниже нижнего предела, предварительно Установите реле немедленно, обнаружение напряжения превышает верхний предел предварительно установленного реле отпустит после задержки 5 секунд.

Логика управления напряжением может быть изменена нажатием кнопки SET в течение 3 секунд.

2,5 Напряжение диапазон управления реле (P-6)

Если контроллер напряжения обнаруживает превышение верхнего предела предварительно установленного напряжения, или напряжение опускается ниже нижнего предустановленного напряжения, реле закроется, В противном случае релейный релиз между верхним пределом и нижним пределом. Нажмите кнопку «SET» в течение 3 секунд, реле перевернулось. Реле закроется между верхним пределом и нижним пределом.

2,6 таймер контроля диапазона напряжения (P-7)

Если контроллер напряжения обнаруживает превышение верхнего предела предварительно установленного напряжения, или напряжение опускается ниже нижнего предустановленного напряжения, реле будет работать в режиме непрерывного реле времени, который был установлен в P-1 или режиме P-1.

Когда значения напряжения между верхним пределом и нижним диапазоном, нажмите кнопку SET в течение 3 секунд, реле перевернулось между закрытием и выпуском (вкл/выкл).

Например:

В режиме P-1 Установите T1 005, T2 000, затем введите режим P-7, установите реле между верхним и нижним диапазонами. Когда напряжение ниже нижнего предела или превышает верхний предел, реле отпустит через 5 секунд.

На дисплее отображается «d-0» означает «сохранить яркость», вы можете нажать кнопку «установить» 0-9 минут для выключения дисплея.

Посылка включает в себя:

1 x контроль релейного переключателя модуля
