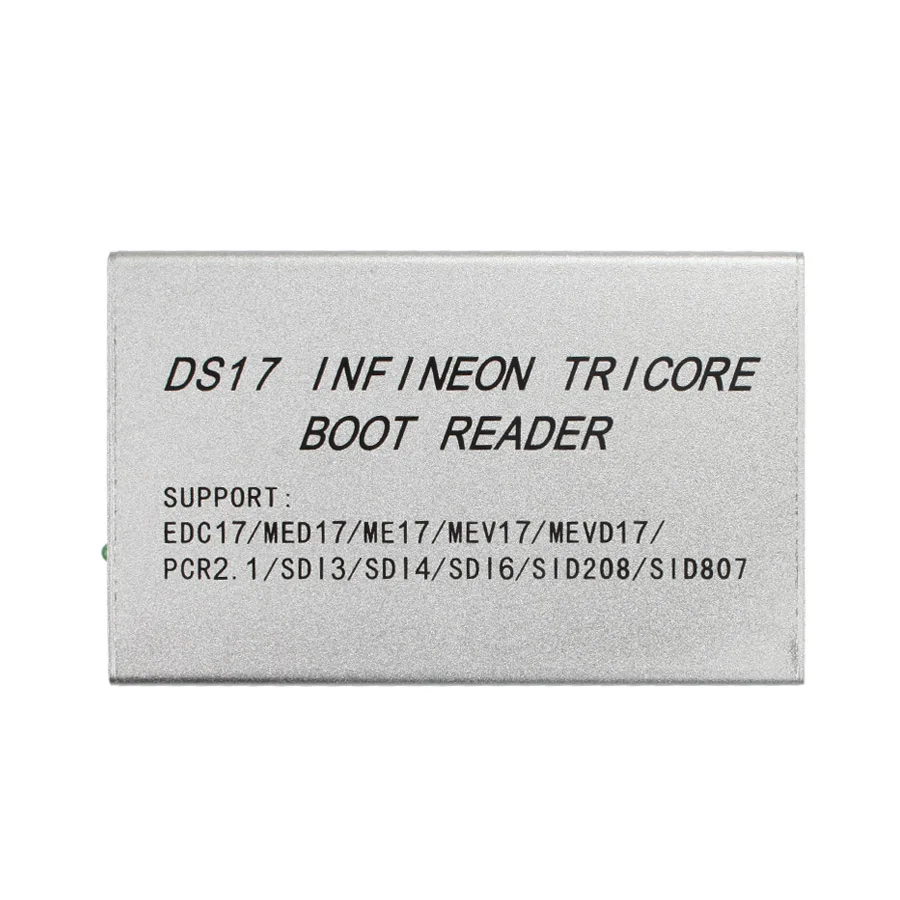

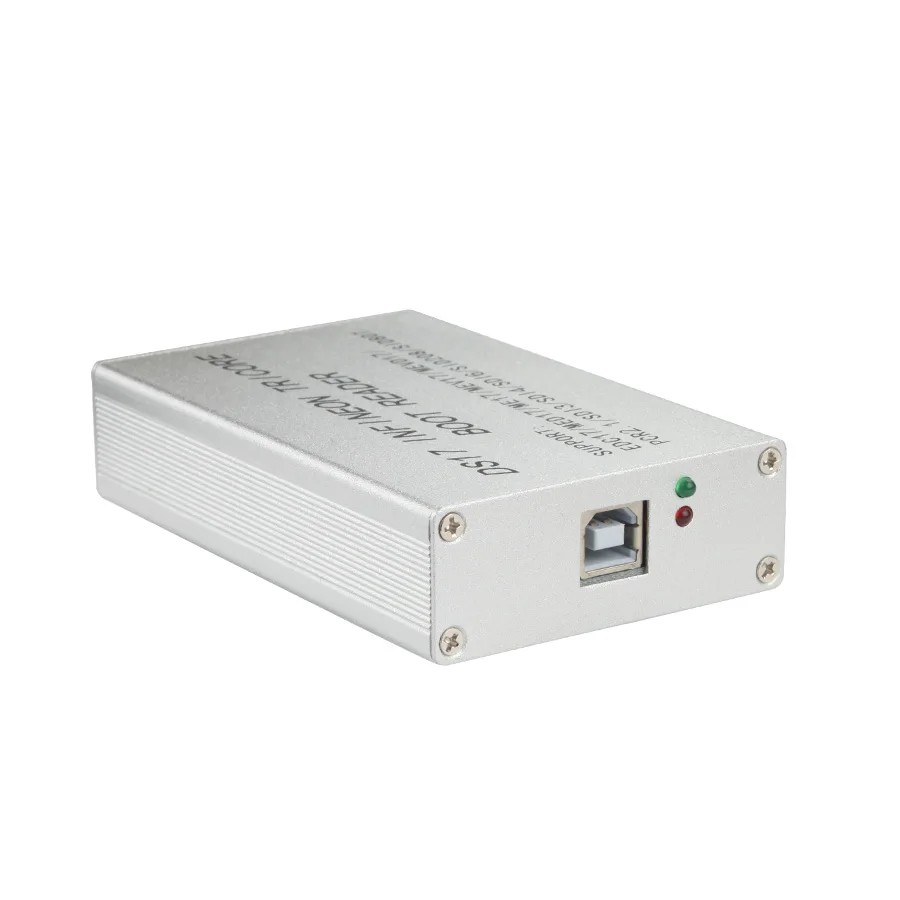

DS17 Infineon Tricore устройство для чтения при загрузке
1. Это обновленная версия для BDM100, она принимает прямой доступ к процессору и EPROM памяти ECU через выделенный порт, как система BDM
2. Поддержка: EDC17/MED17/ME17/MEV17/MEVD17/PCF2.1/SD13/SD14/SD16/SID208/SID807
DS17 Infineon Tricore устройство для чтения при загрузке Поддержка EDC17 и Tricore Примечание: 1. Этот DS17 не может быть обновлен
2. Пожалуйста, просто используйте наше программное обеспечение, или mutiplexer будет заблокирован, если вы используете другое программное обеспечение
Обычно этот порт называется bootmode, это Infineon pendent к порту Motorola/Freescale BDM. В отличие от порта BDM, чьи контакты имеют только эту цель, режим загрузки выполняется над одной из CAN-шин процессора.
Потому что Новый Собранный ECUs запрограммирован над этим портом, Bosch положил его на 14 pin pad массив. Выглядит как порт BDM, но работает совершенно по-разному.

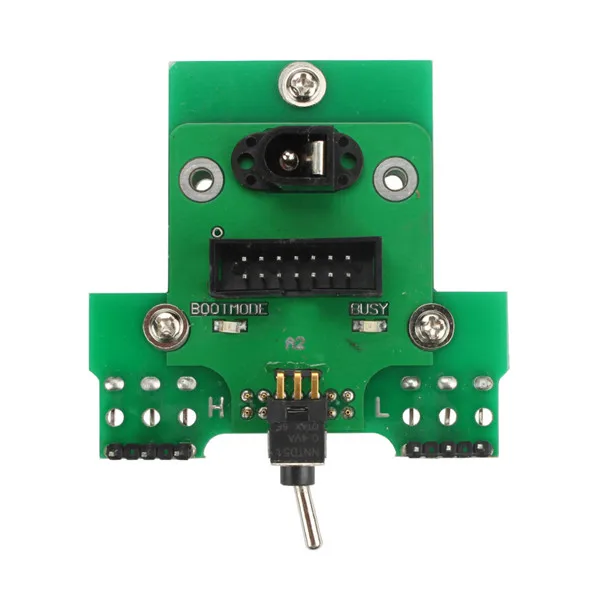

Чтобы поместить процессор в режим загрузки, необходимо внести изменения в печатную плату. Эта модификация зависит от типа процессора и типа ECU. В самый простой чехол Один Штырь процессора должен быть подключен к земле. Поэтому к системе прикрепляется контактная игла с проводом и штативом.
Питание также поставляется над зондом, но, несмотря на систему BDM, напряжение не переключается вручную, но автоматически контролируется DS17.
DS17 Infineon Tricore устройство для чтения при загрузке поддержка:
EDC17/MED17/ME17/MEV17/MEVD17/PCF2.1/SD13/SD14/SD16/SID208/SID807

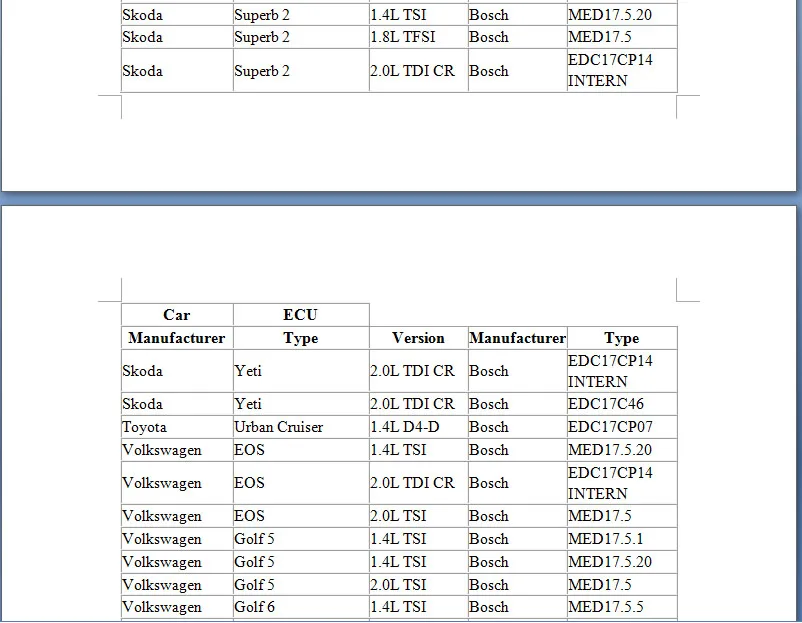

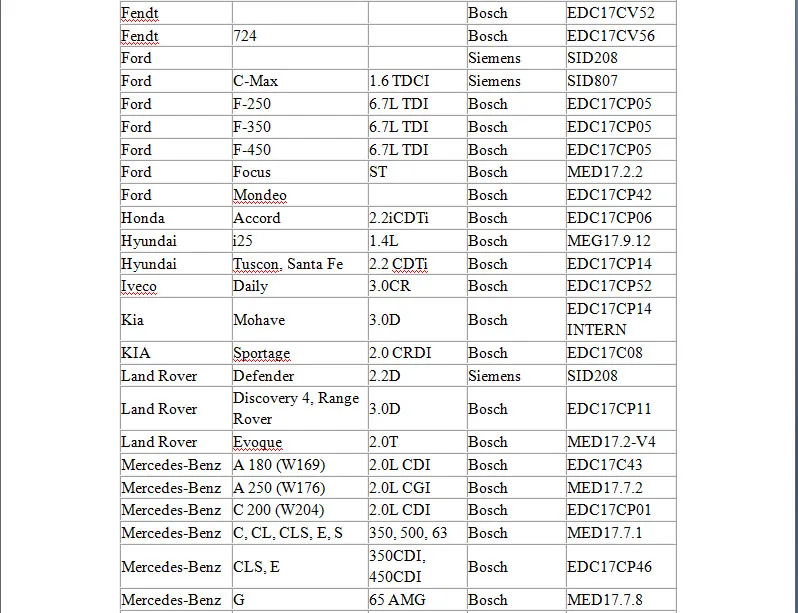

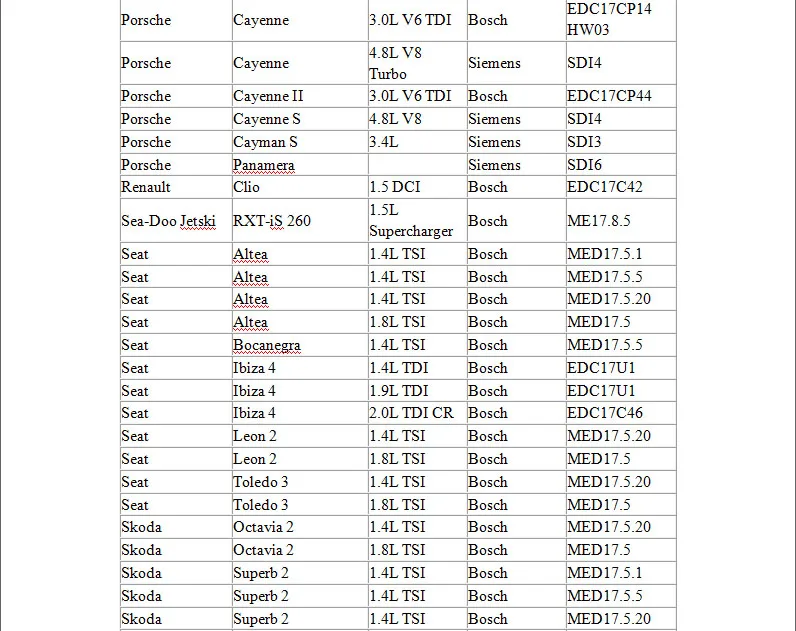

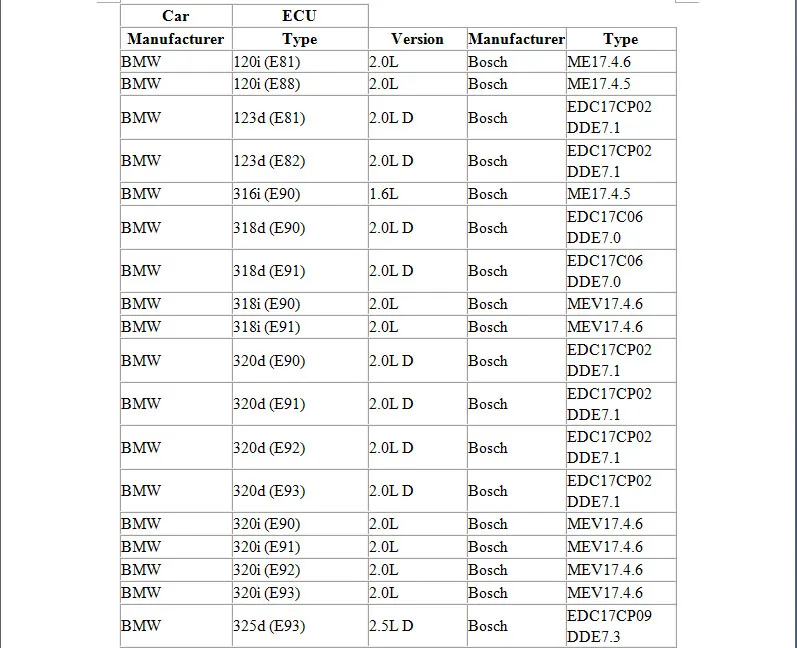

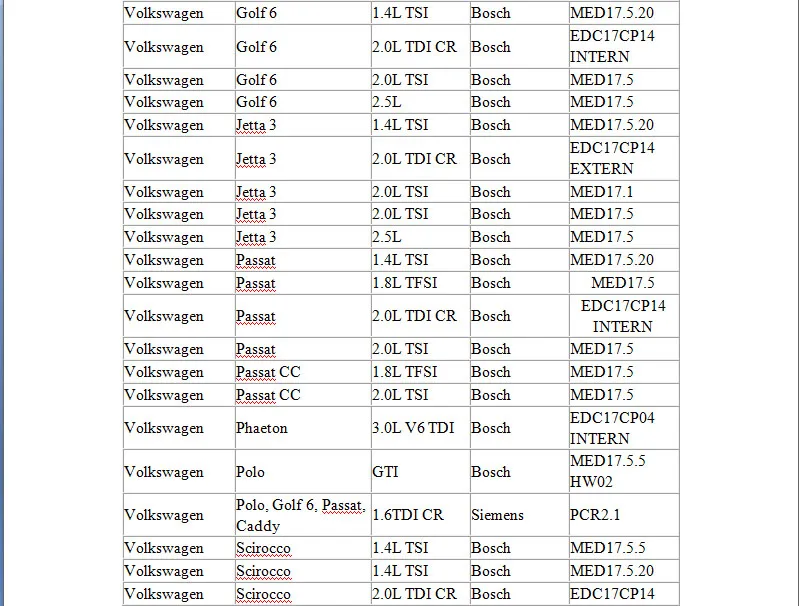

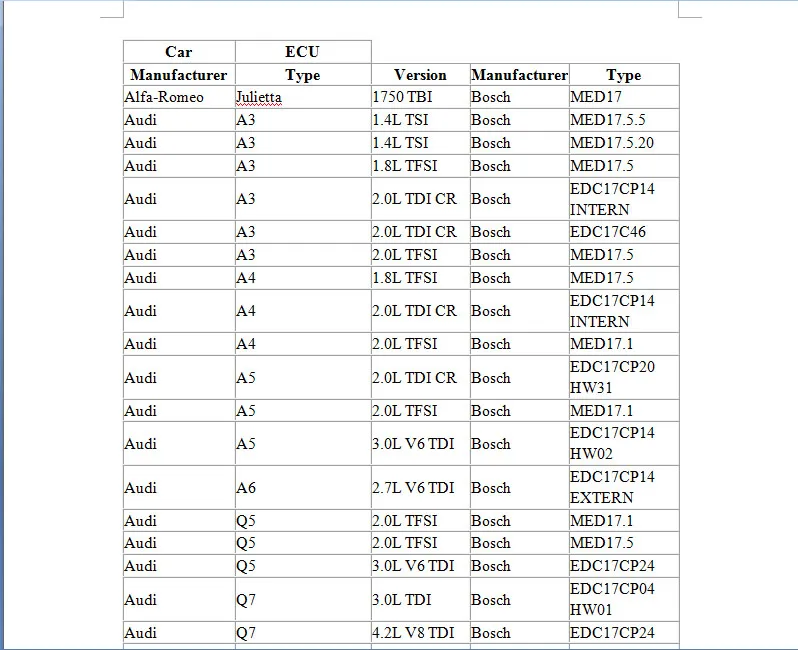

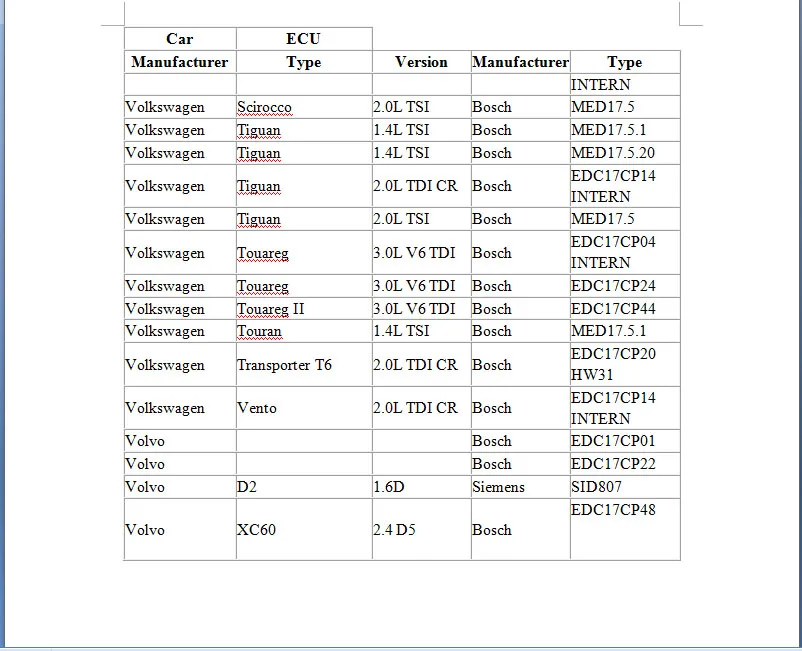

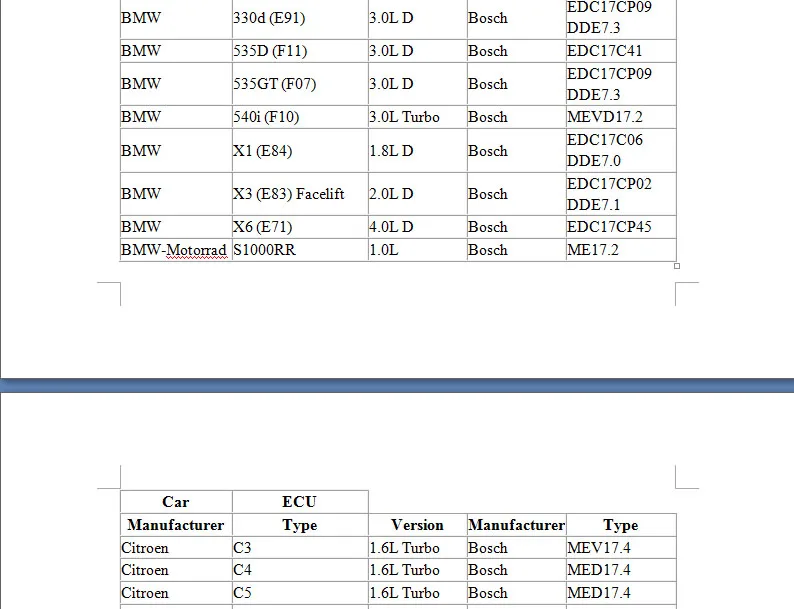

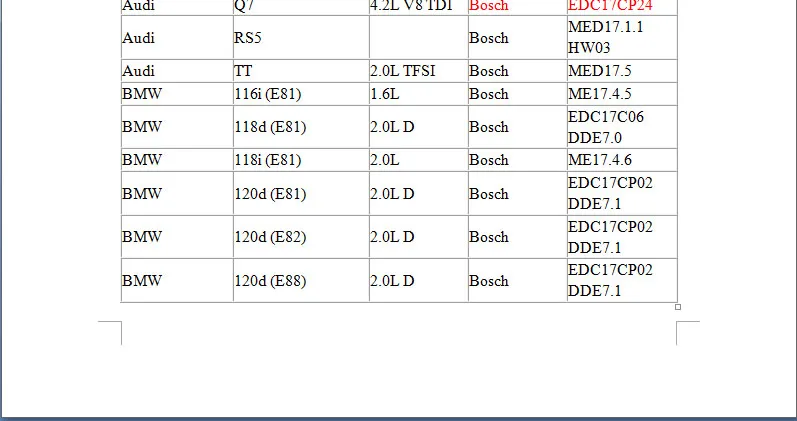

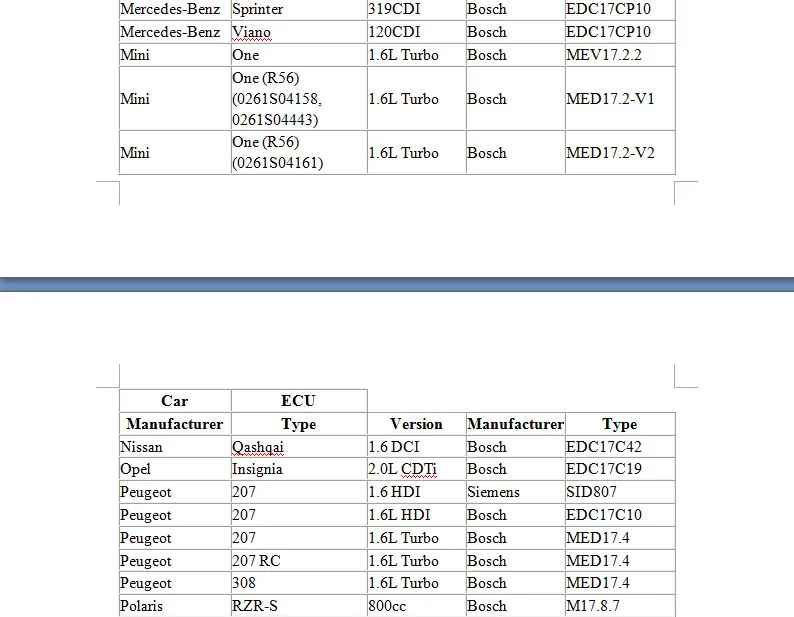

Здесь вы можете увидеть список автомобилей, которые успешно протестированы на DS17 Infineon Tricore Bott Reader:

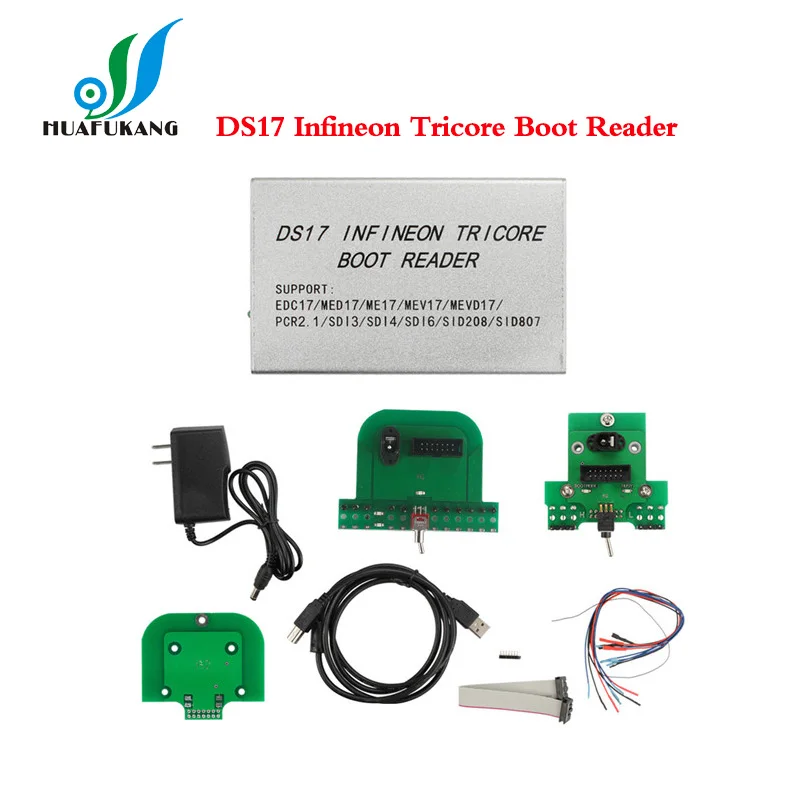

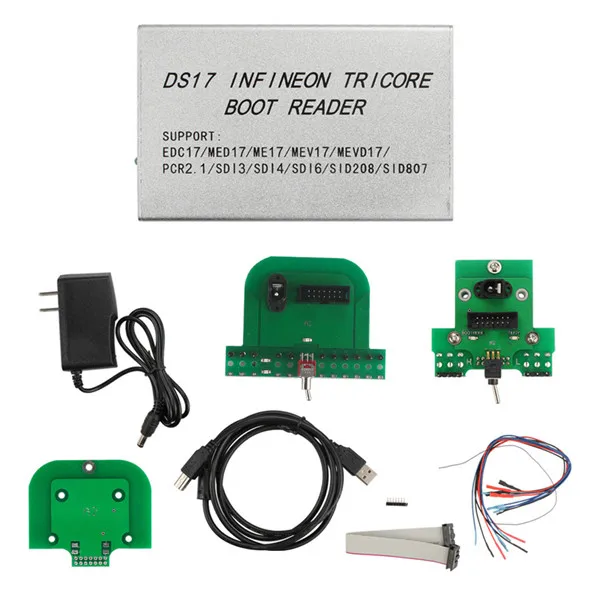

Посылка включает:

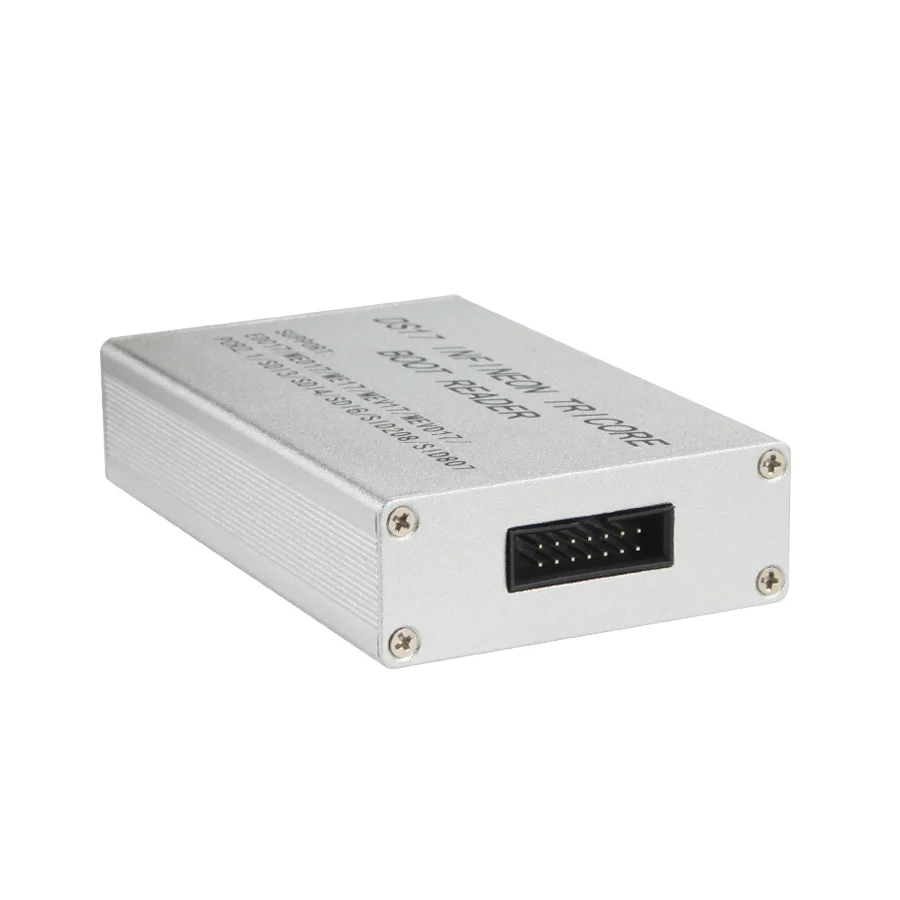

1 шт. x DS17 Infineon Tricore устройство для чтения при загрузке
1 шт. х USB кабель
1 шт. х адаптер питания

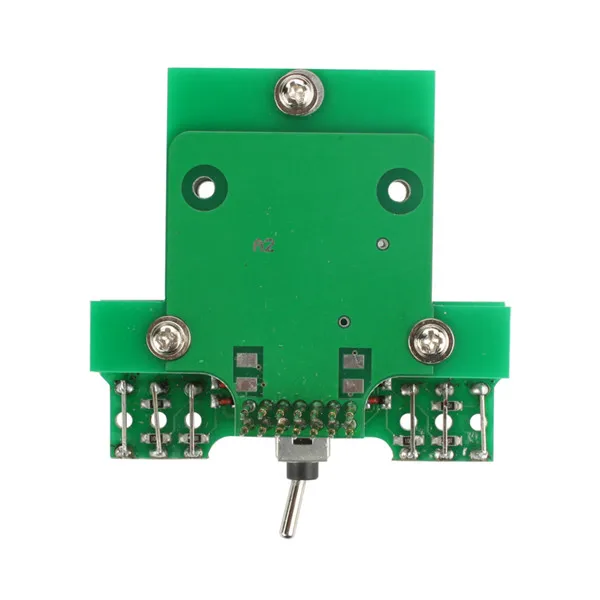

4 шт. x адаптер и кабели
