Новый Улучшенный усилитель мощности KRELL KSA100 BA15MKII DIY kit

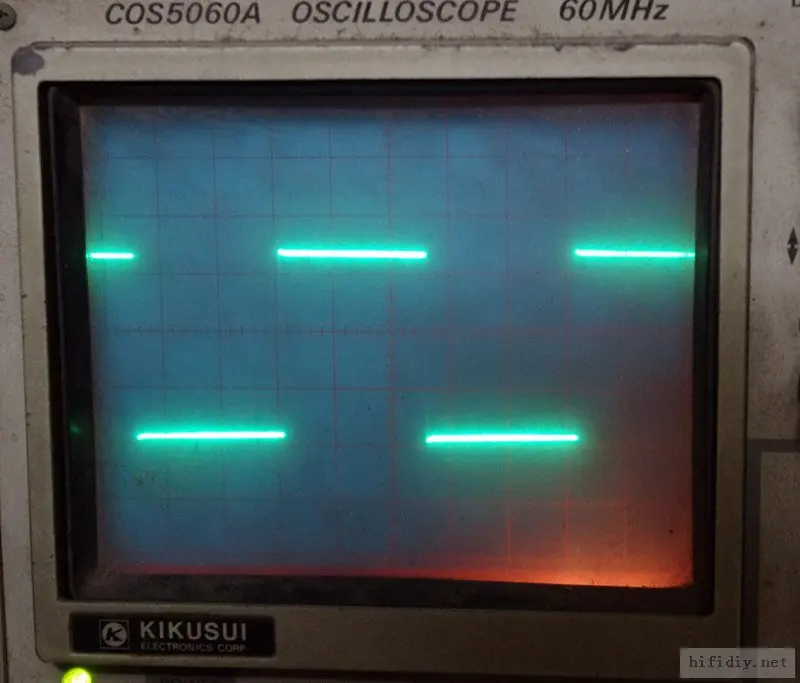

10 кГц Fang Bo

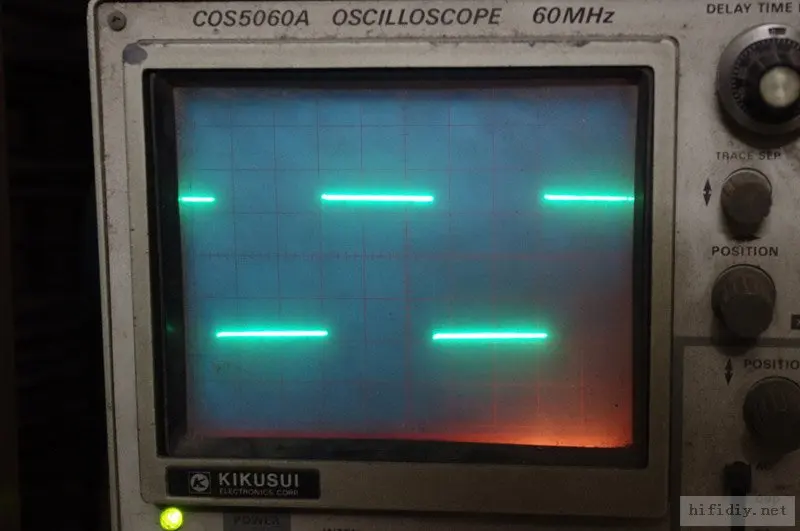

50 кГц квадратная волна, Вход платы с низким проходом-1K сопротивление, 220P емкость заземления.

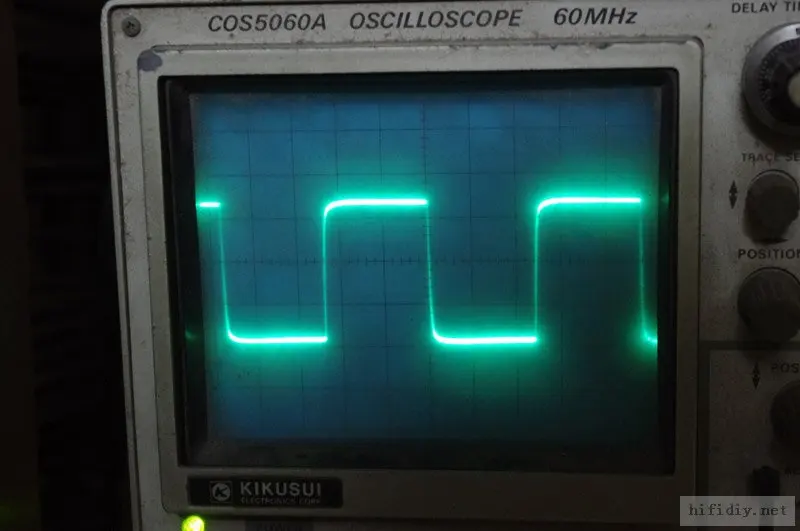

8R + 1U конденсатор Тест, 10K волна, 5VP-P волновое напряжение, очень хорошо, очень хорошая стабильность.

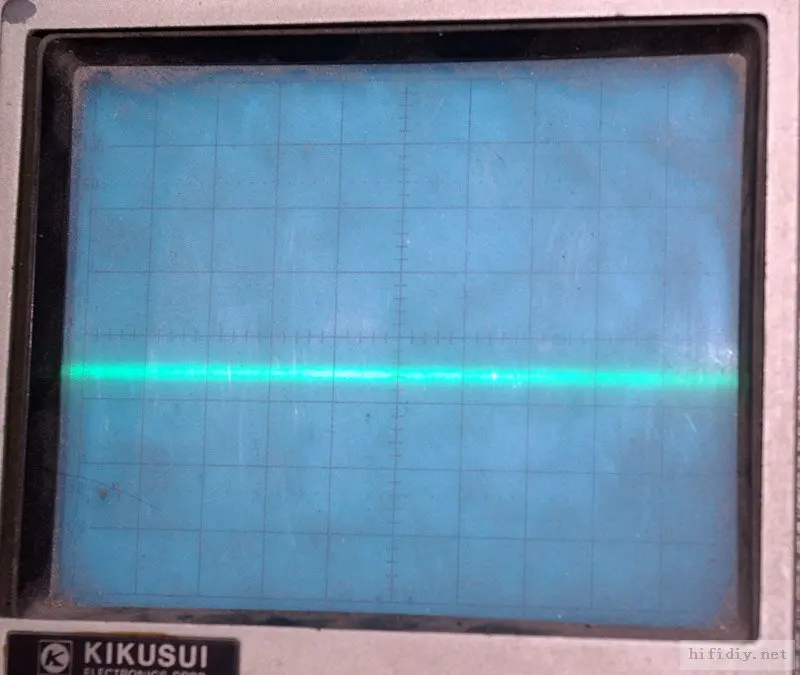

Осциллограф 5мв файл, входное сопротивление 600R уровень шума посадки, менее 2МВ.

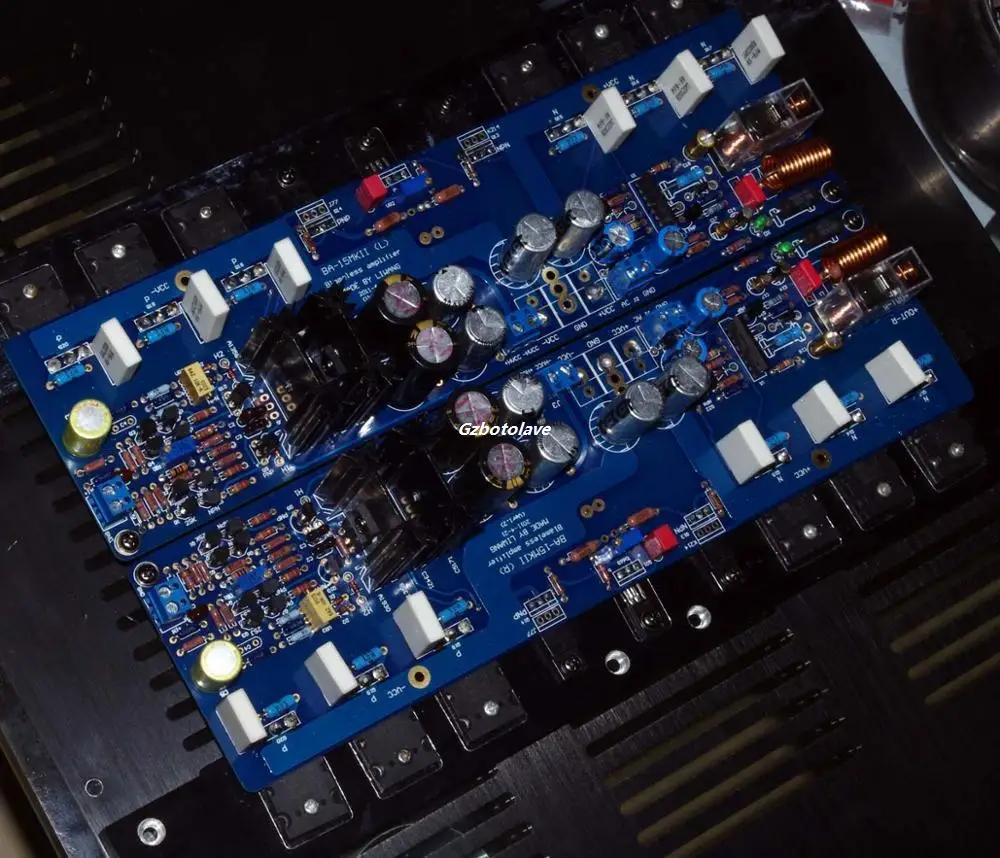

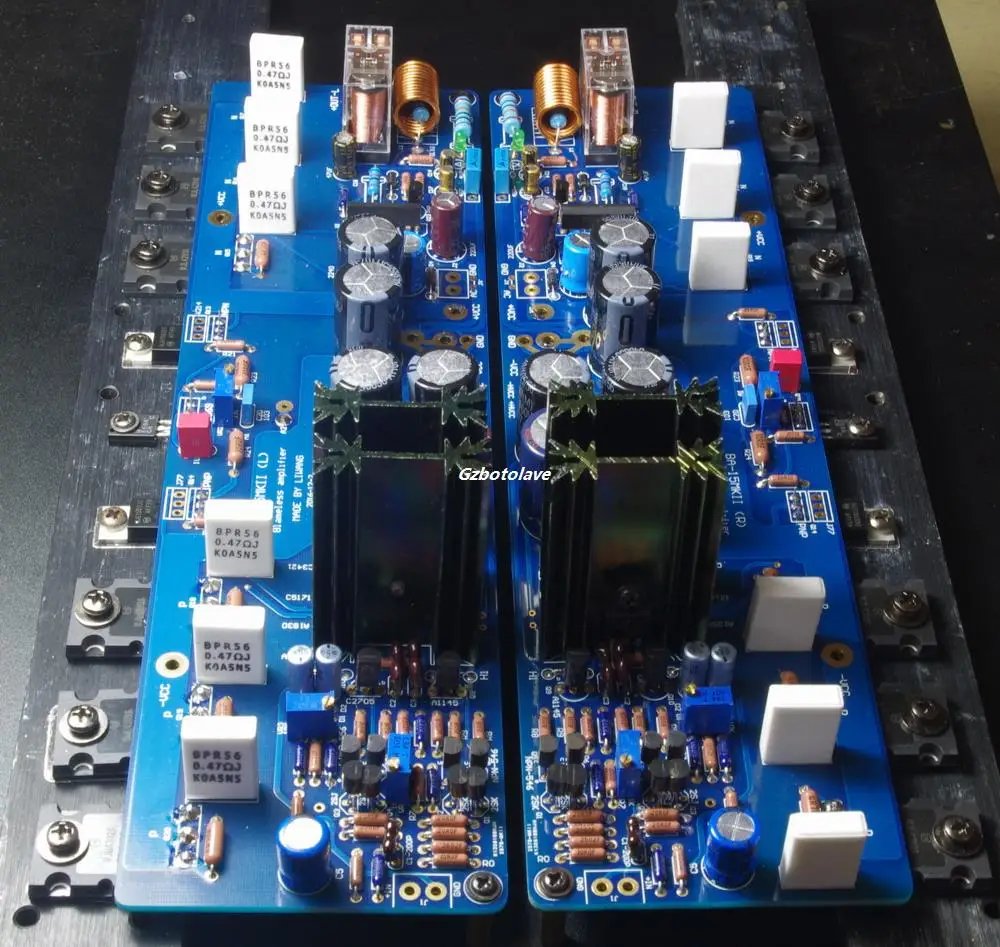

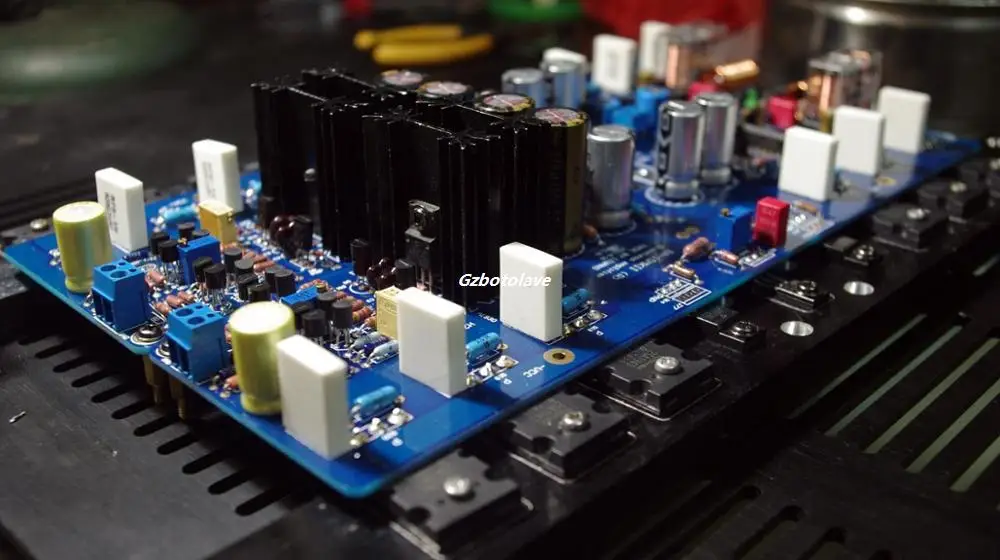

Оптимизация платы PCB, чтобы открыть в общей сложности четыре платы были сняты, без каких-либо ошибок. Этот набор досок я использовал более пяти лет отладки, Taobao имеет ряд магазинов клоны и домики, цена намного ниже, чем у меня, но копейки товаров, другая плата трубок не является подлинной, а не K170 / J74, звук намного хуже. Сопротивление также изготовлено из НОКов.

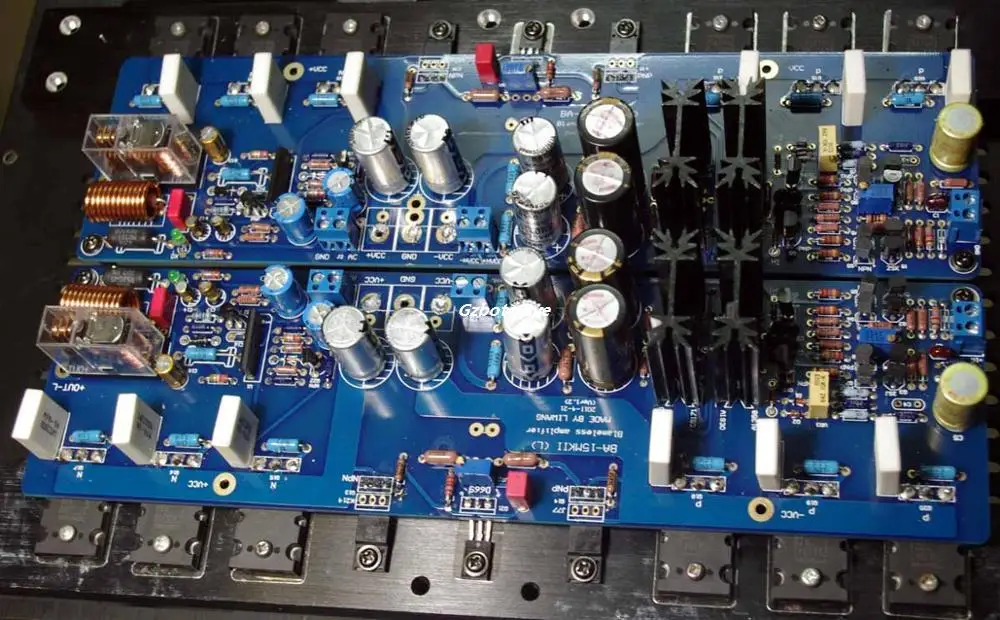

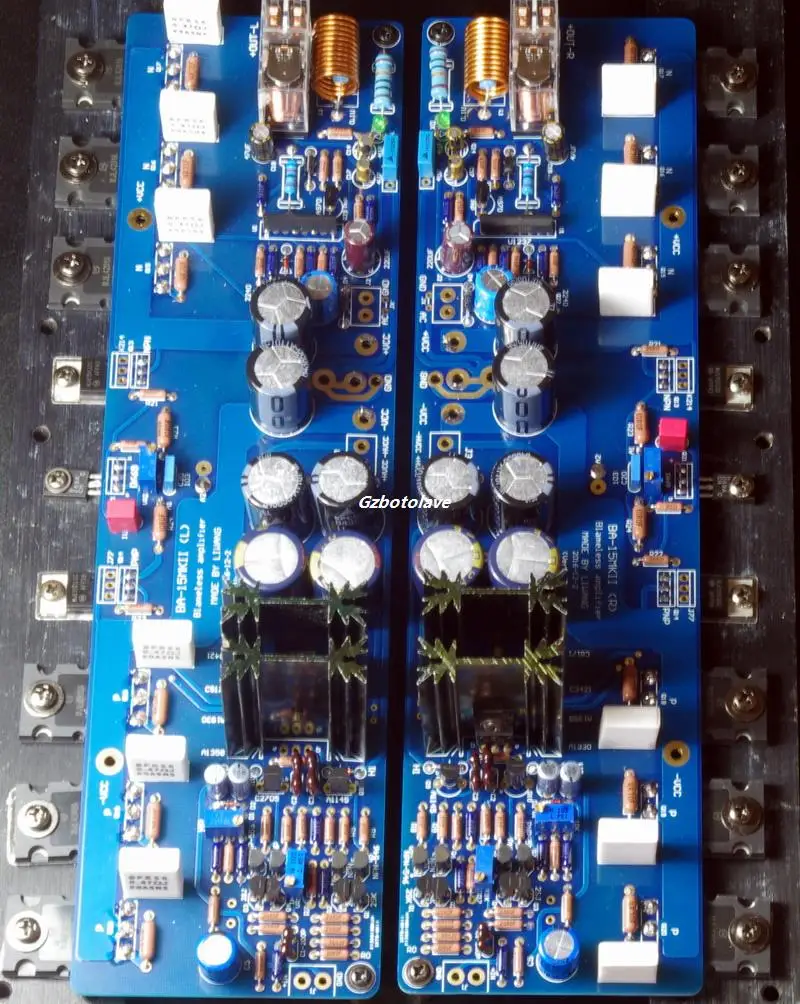

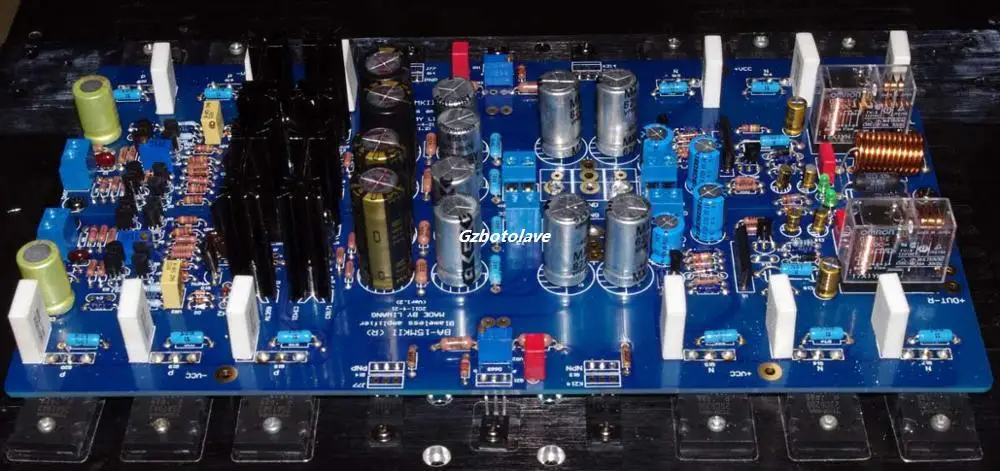

1. Размер печатной платы составляет 270x70мм, 2 мм более толстая доска двухсторонняя Золотая 75UM (2AZ) Толстая Медная тонкая FR4 плата, левая и правая зеркальная симметрия изображения. Высокая сила тока линия питания сверху и снизу следы, в общей сложности 30 мм ширина линии, строгий точечный заземление, проводка, принимая во внимание негативные отзывы, выбранные точки и точки выбора выходной линии, дифференциальные трубные термопары, уровни тока и напряжения могут питаться, могут быть независимо от прежней высокой низкой мощности. : Схема с UPC1237 схема защиты динамика, плюс идеальная задержка переключения, защита средней точки, защита от перегрузки по току. Высокое отношение сигнал-шум, двойной моно источник питания может быть независимым, но также с источником питания, абсолютно без звука переменного тока. До тех пор, пока ваш силовой трансформатор и конденсатор фильтра хорошего качества, строгое производство, звук сделает вас удовлетворенным. В соответствии с направлением, которое вам нравится, звук и различный уровень напряжения/тока последнего класса, можно сделать 50 Вт чистого класса A или 150 Вт класса B усиления. Напряжение питания может работать в диапазоне от-35 В до + -70 в. Рекомендуется использовать прежний высокий к низкому источнику питания, уровень напряжения выше, чем уровень тока 6-12 В, регулятор уровня усиления напряжения.

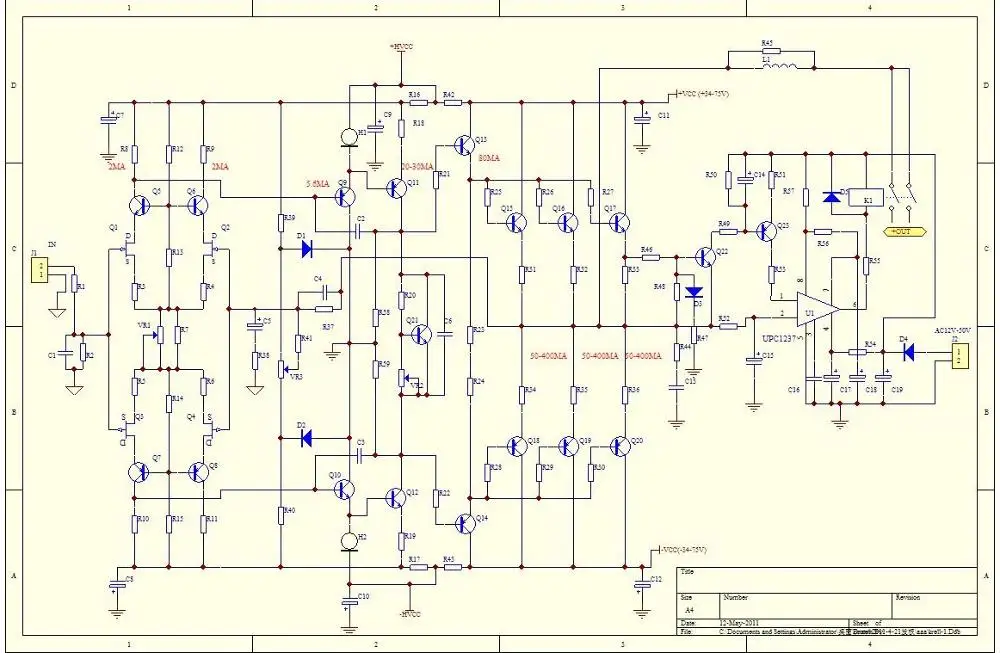

2. BA-15KMII дифференциальная схема с алмазными алмазами. JFET с K170 / J74 (доступно K246 / J103), на трубке BC546 / 556 (доступно MPSA42 / 92), в зависимости от толщины звука. Каждый ток трубки составляет 2- 2 мА. Основной этап усилителя напряжения: Улучшенная Эзотерическая схема A-100 KRELL: подключенный к дарлингтону излучатель плюс коллектор источника постоянного тока заземленная схема усилителя push-pull. (Плюс устройство источника постоянного тока имеет лучший низкочастотный контроль и более тонкий звук, play KRELL line друзья могут попробовать еще раз, добавив постоянное напряжение тока для улучшения 5-10 В,) возьмите его общий набор выходное сопротивление цепи низкое, может значительно улучшить линейность этапа усилителя напряжения, Передняя трубка может быть большим током, и в дополнение к основной трубке усилителя распределительная емкость заряда и разряда, машина без какой-либо компенсационный конденсатор может работать стабильно, значительно улучшая высокую частоту (Q11Q12) доступен в C5171 / A1930, MJE15032 / 33, A968 / C2238 и другая К-220 посылка трубки также может быть использована MJE340 (Q9Q10) с C2705 / A1145 рабочий ток 5.6MA, / 350, a1358/C3423 и другая до-126 посылка трубки, (плата имеет два вида упаковки трубки установки бит) рабочий ток составляет 25 мА. Этот уровне благодаря высокому, напряжение, ток, статическое потребеление энергии около 1,5 W, необходимо добавить большую радиатор. Источник постоянного тока с парой E562 трубки постоянного тока. Эксперименты: Эта схема имеет золотое общее основание интегральной схемы или использование схемы усилителя Harvard Carden для высокочастотного звука и общего набора KRELL (соединение Дарлингтона), низкочастотные толстые характеристики без золотой частоты цепи горла являются относительно тонкой низкой частотой относительной разницы в мощности управления и высокочастотной цепи KRELL относительное отсутствие недостатков. Недостаточная передняя трубка для соединения напряжения источника постоянного тока для увеличения 5-10 В, схема питания более сложная.
3, уровень усиления тока: обычно с 150 Вт/8R конца мощной машины обычно используется 3 Дарлингтона, 3 возможности усиления тока Дарлингтона, высокая и низкая частота расширения хорошо, но меньше, чем трубка, плохая стабильность будет плохой. 2 Дарлингтона относительно высокая и низкая частота расширения не 3 хорошо, но цепь будет стабилизировать немного, плотность если немного лучше. Пара трубок меньше, что снижает Сложность производства. Эта схема использует два Дарлингтона, увеличивая ток на уровне привода, чтобы компенсировать два уровня проблем с усилением тока Дарлингтона, и этот усилитель напряжения цепи, токовый ток 25 мА, чтобы дополнительно компенсировать два Дарлингтона недостаточными. Таким образом, два Дарлингтона могут управлять тремя парами высокомощной трубки, если мощность достаточно, может выводить 150 Вт/8R, 300 Вт/4R. В этом уровне приводной трубы (Q13Q14) 5171/1930 (15034/35) рабочий ток составляет 60-80мА, три пары силовых трубок 5200/1943 (4281/4302) на ток трубки составляет 50-400ма. Другая плата PCB имеет два блока установки привода трубки, может быть установлен MJE15032 / 15033, K214 / J77 и другие трубы, различные игры играют, не скручивайте штифт.4: нулевой сигнал средней точки и отзывы о цепи: нулевая точка не используется активный сервопривод-это боязнь сложности, второй боязнь делать плохие звуковые эффекты (это может быть моя психологическая роль) Не использовали обычный на входном этапе s-полюса или главного усилителя напряжения в трубном Излучателе плюс точная регулировка нуля. Но для изучения схемы KAS100 plus, R39, R40, R41, D1, D2 и других компонентов среднего нуля, плюс преимущества этих компонентов: баланс постоянного тока без повреждения цепи переменного тока.Пока установка правильная, мощность достаточно хорошая, плата имеет очень хорошую низкую частоту вождения, Толстая теплая и гладкая, если прозрачная высокая частота, если звук еще больше улучшился (лучший низкочастотный контроль и более высокая плотность звука), Рекомендуется нажимать трубку и выходную трубку высокой мощности с парой (должна быть сопряжена) на MJE15032 / 33, 34/35, толкая MJL1032 / 3281, 4302/4281.Если технические проблемы наилучшего вызова: 13097842335Отзывы короткого замыкания в отзывы конденсатор с алюминиевой крышкой, монтажных схем может быть нормальным после того, как конденсатор с алюминиевой крышкой, защита от короткого замыкания, а не отзывы конденсатор с алюминиевой крышкой. Также Попробуйте различные отзывы о тонах конденсатора.
