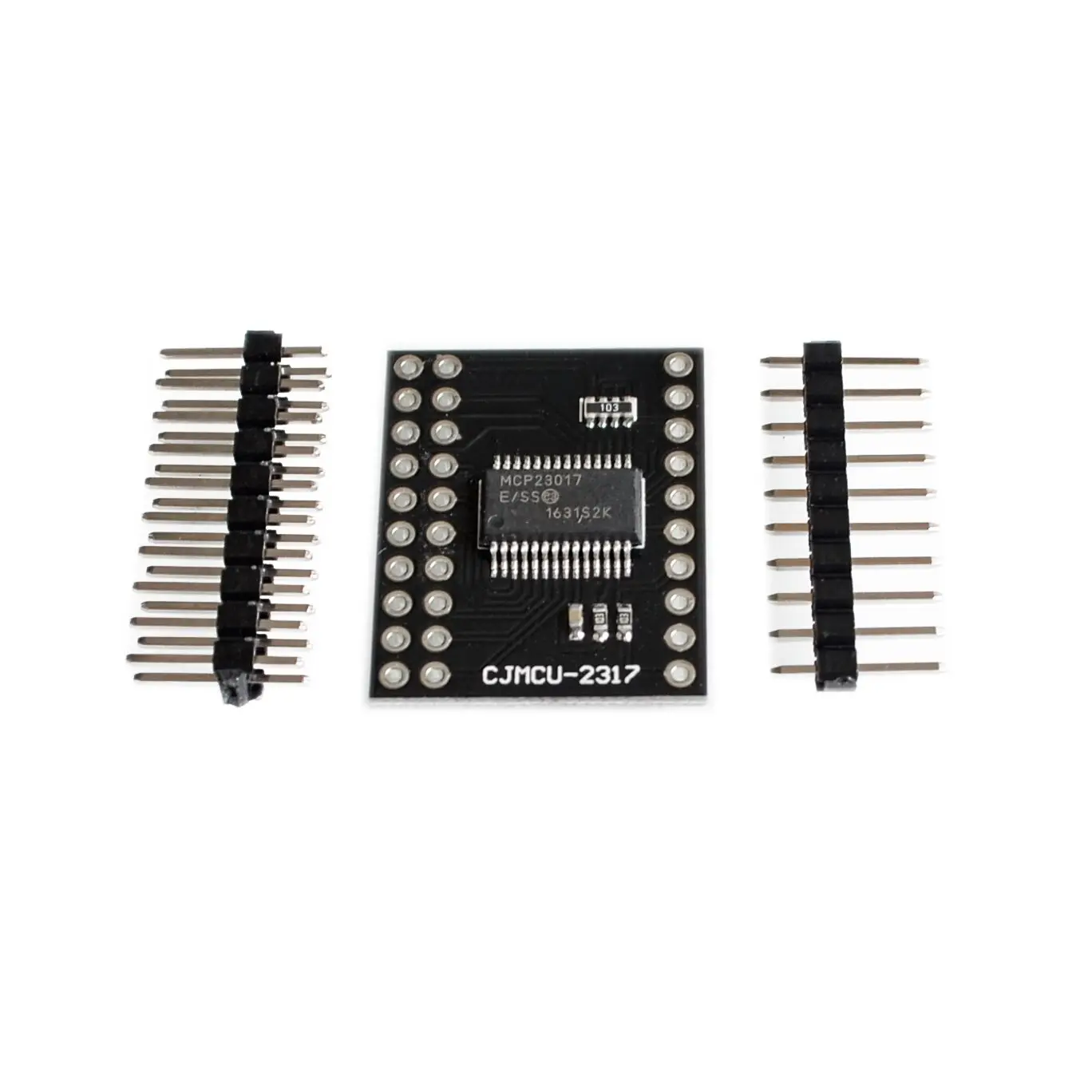

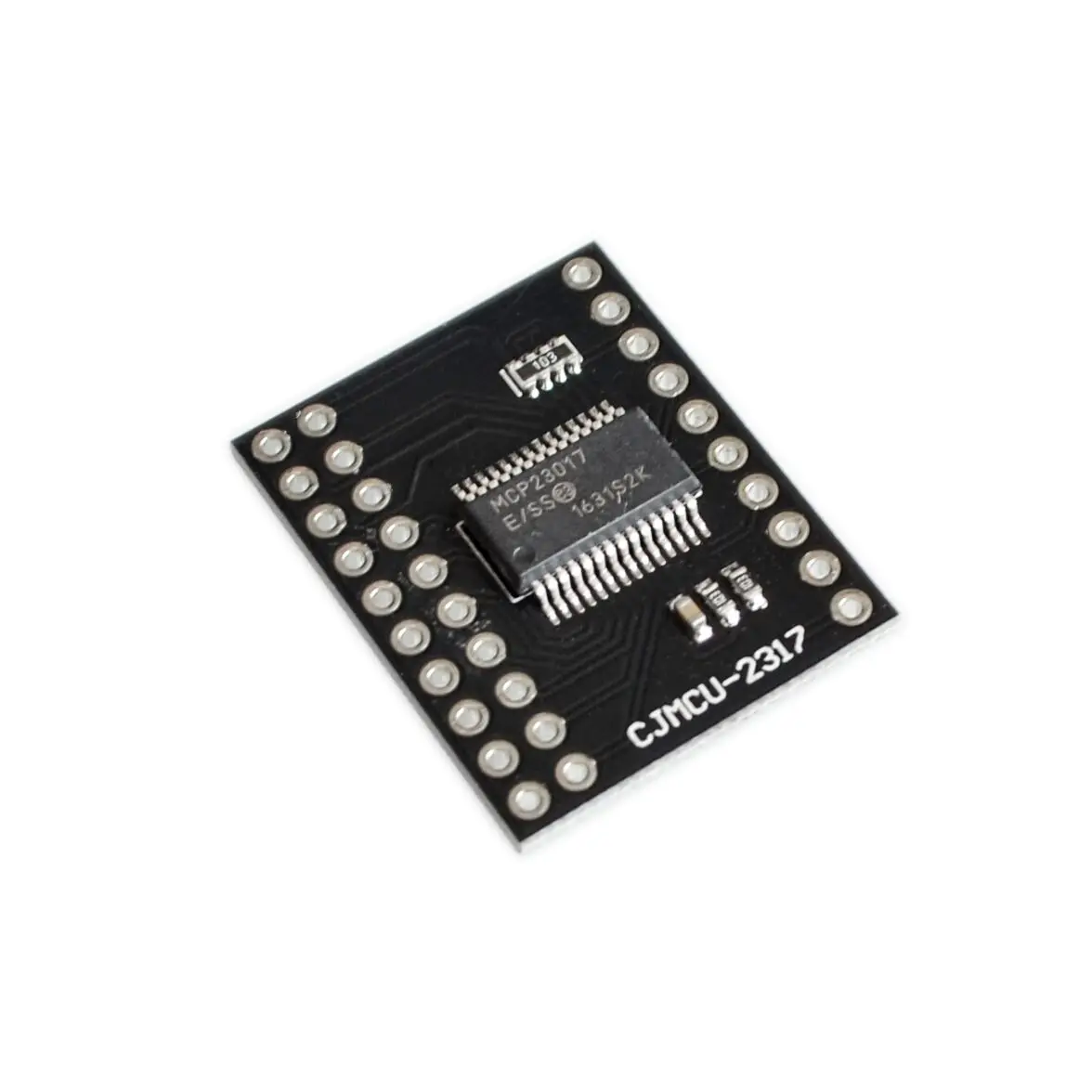

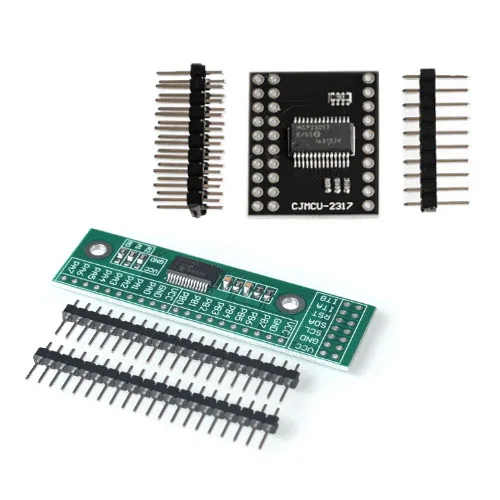

MCP23017 модуль последовательного интерфейса IIC I2C SPI MCP23S17 двунаправленный 16-битный расширитель вводавывода контакты 10 МГц модуль последовательного интерфейса

16-битный удаленный двунаправленный порт ввода-вывода:

-Ввод/вывод по умолчаниюВысокоскоростной интерфейс I2C (MCP23017):-100 кГц-400 кГц-1,7 МГцВысокоскоростной интерфейс SPI (MCP23S17):-10 МГц (максимум)Три аппаратных адресных контакта позволяют доВосемь устройств в автобусеНастраиваемые выходные контакты прерываний:-Настраивается как active-high, active-low илиОткрытый сливINTA и INTB можно настроить для работыСамостоятельно или вместеНастраиваемый источник прерываний:-Прерывание включения изменения из настроенного регистраПо умолчанию или изменения pin-кодовРегистр инверсии полярности для настройкиПолярность данных входного портаВход внешнего сбросаНизкий ток в режиме ожидания: 1 А (макс.)Рабочее напряжение:От-1,8 в до 5,5 В от-40 °C до + 85 °CОт-2,7 в до 5,5 В от-40 °C до + 85 °CОт-4,5 в до 5,5 В @ -40 °C до + 125 °C

1. Описание:

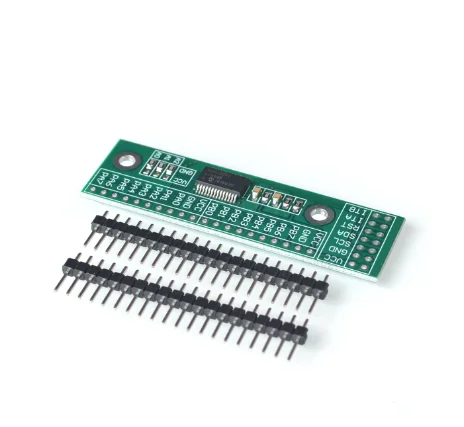

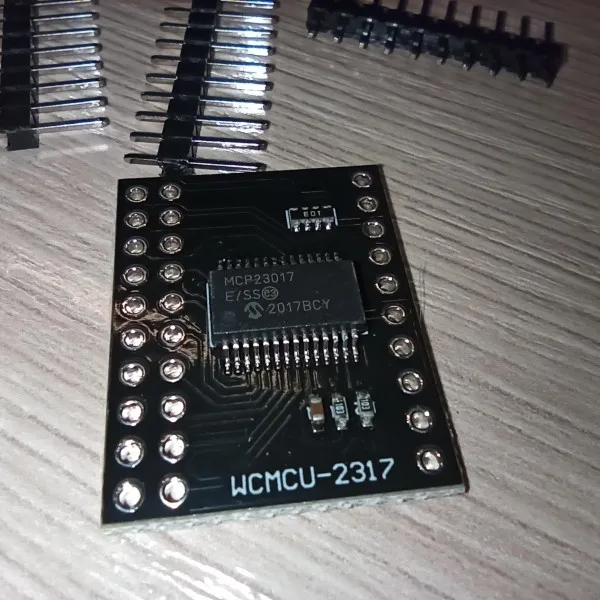

Этот модуль является 16-полосным модулем расширения ввода-вывода интерфейса 12C и встроен в микросхему mcp23017. Функция чипа завершена. Каждый ввод-вывод можно произвольно настроить как вход или выход, а также установить подтягивающий резистор, а функция прерывания может быть включена для ввода-вывода. Интерфейс ввода-вывода обладает высокой пропускной способностью, а ток и ток могут достигать 25 мА.MCP23017-это высокоскоростной интерфейс IIC. Поддерживает частоту IIC 100 кГц, 400 кГц и 1,7 мгц. Чип имеет 3 адресных контакта, которые можно настроить на 8 различных адресов. Таким образом, 8 модулей могут быть подключены через две шины IIC для достижения до 128 расширений ввода-вывода.Этот модуль отличается гибкостью в конфигурации и высокими возможностями вождения. Существует много параллельных соединений.

2. Параметры:

Номер

Параметры

Ценность

1

Рабочее напряжение

3,0 в-5,5 В

2

Чип привода

MCP23017

3

Количество вводов

16 (вход, выход, прерывание)

4

Приводной источник питания

25 МА1

5

Частота 12C

100 кГц, 400 кГц, 1 .. 7 МГц

6

Рабочая температура

-40 по Цельсию-125 по Цельсию

7

Уровень чипа

Промышленный Класс

8

Параллельный множественный

До 8

9

Драйвер

51 и Arduino

10

Размер модуля

65 мм * 19 мм

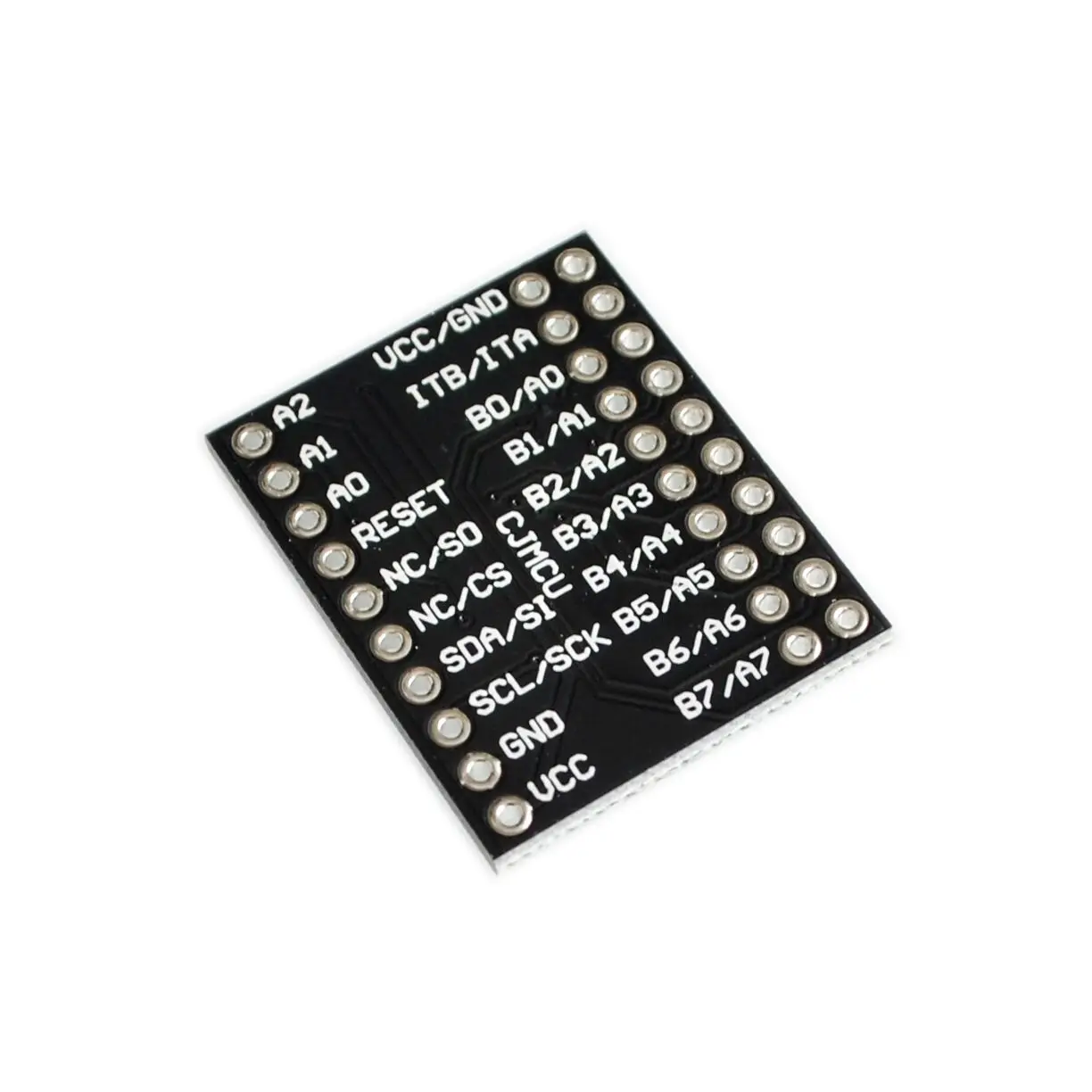

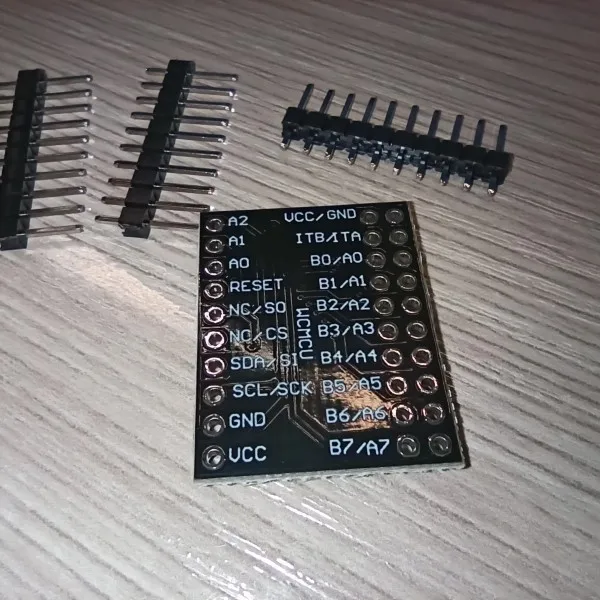

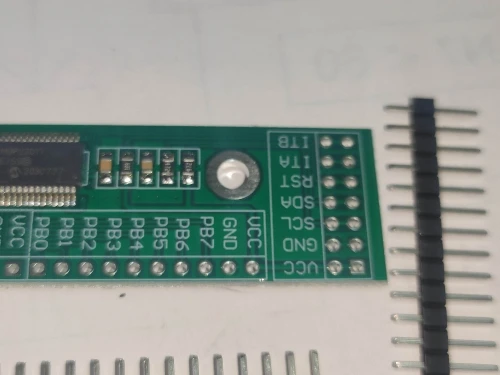

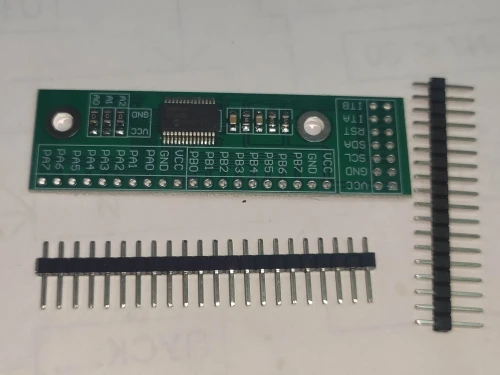

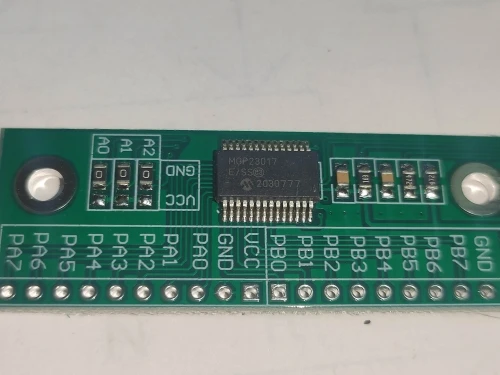

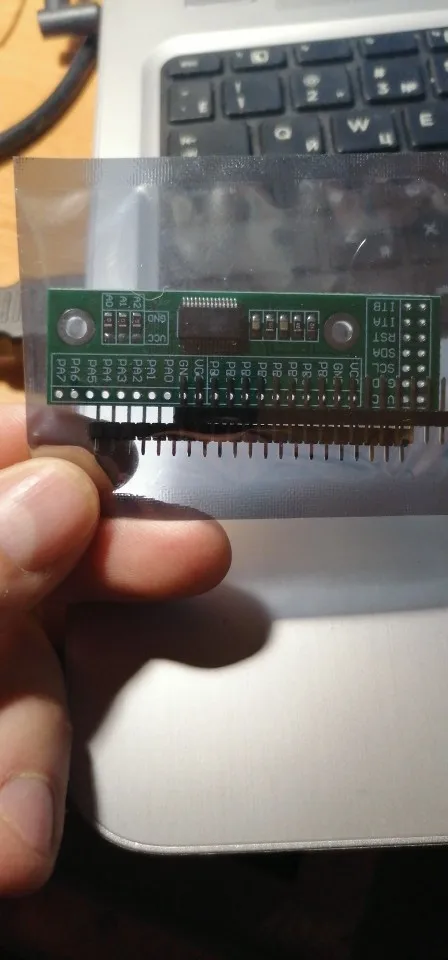

3. Описание контактов:

Номер

Булавка

Функция

Примечание

1

VCC

Вход источника питания

3,0 в-5,5 В

2

GND

Мощный отрицательный электрод

0 В

3

SCL

Часовая линия 12C

SCL соединение с одним чипом IO pin или MCU 12C интерфейс

4

ПДД

Линия передачи данных 12C

SDA соединение с одним чипом IO pin или MCU 12C интерфейс

5

РСТ

Уменьшение чипа

Низкий уровень эффективности, подключение MCU IO pin или неподключение

6

ITA

Выход прерывания порта GPIOA

Подключение MCU IO pin, без соединения при прерывании

7

ITB

Выход прерывания порта GPIOB

Подключение MCU IO pin, без соединения при прерывании
