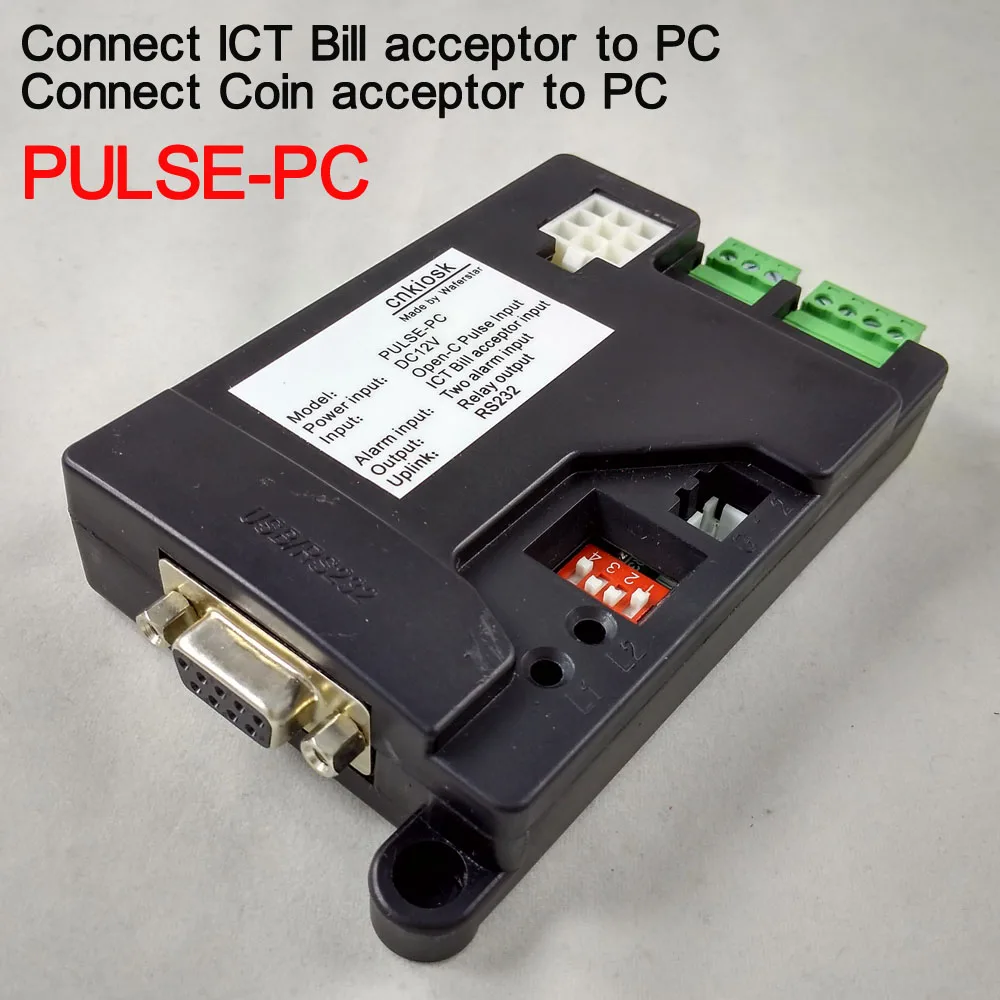

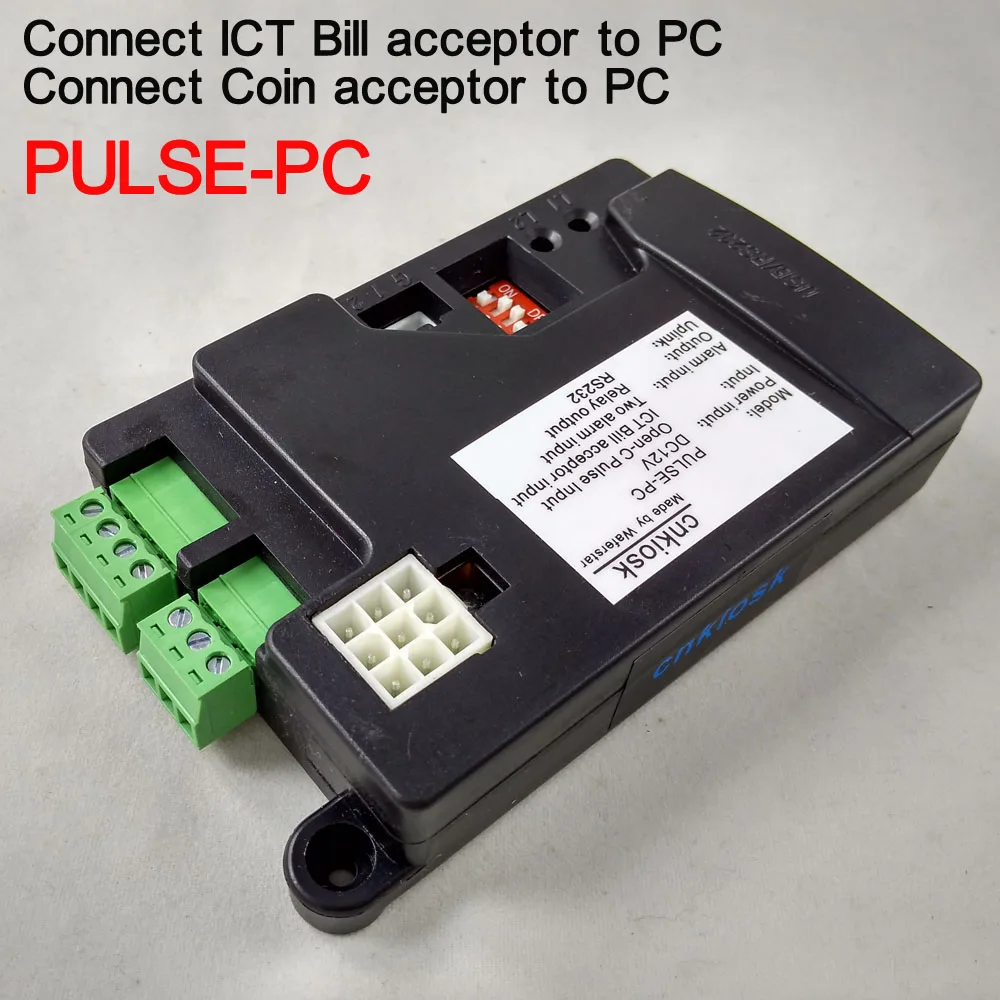

Импульсный монетоприемник с интерфейсом ПК PULSE-PC (PULSE-RS232) для киосков, торговых автоматов, информационных автоматов

Импульсный монетоприемник для ПК с интерфейсом PULSE-PC (PULSE-RS232) Для торговых автоматов, киосков, киосков компьютеров

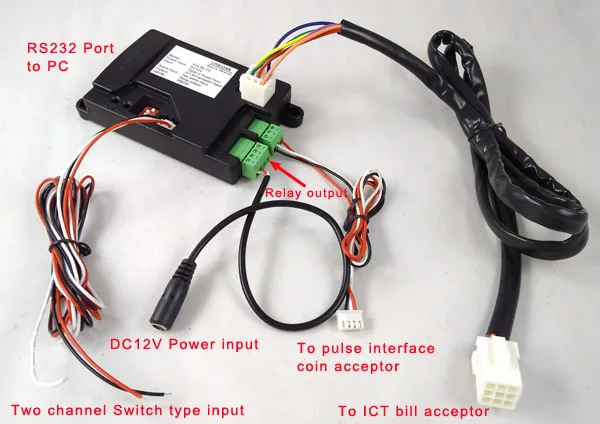

-- Один вход для купюрного приемника импульсного типа ICT -- Один импульсный вход монетоприемника -- Два сигнальных входа, могут использоваться для контроля состояния машины -- Одним релейным выходом можно управлять с помощью команды RS232 -- Выход RS232 на компьютер (также доступен порт USB)

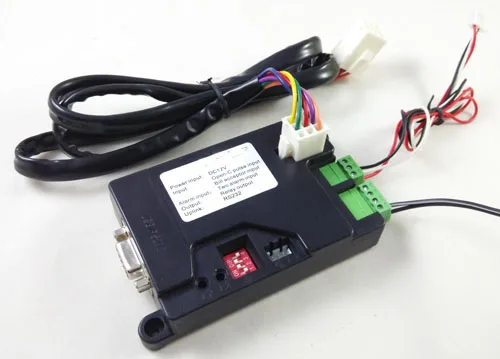

Упаковочный лист:

1. Блок адаптера COM-порта версии PULSE-PC

2. Все соединительные кабели для купюроприемника, купюроприемника, сигнального входа, входа питания

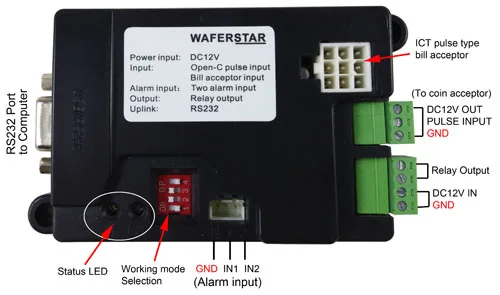

Вход тревоги: IN1 и IN2 можно использовать для подключения к нему двух входных типов переключателей для контроля состояния и сообщения о состоянии ПК.

Если ПК не смог связаться с коробкой адаптера, приемник монет будет блокирован.

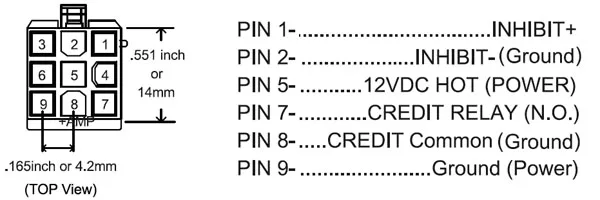

Если пользователь хочет подключить к этой розетке другой приемник монет с импульсным или мультиимпульсным интерфейсом или приемник купюр, просто ознакомьтесь с описанием на штифты для разъема и подключите соответствующую линию кабеля платежного устройства:

PULSE-PC-это модуль импульсного интерфейса для большинства приемников монет импульсного типа и приемников купюр. PULSE-PC имеет встроенный порт RS232 на своем порте связи восходящего канала для соединения с последовательным портом на ПК и порт нисходящего канала с подавляющей линией для соединения с отдельными валидаторами.

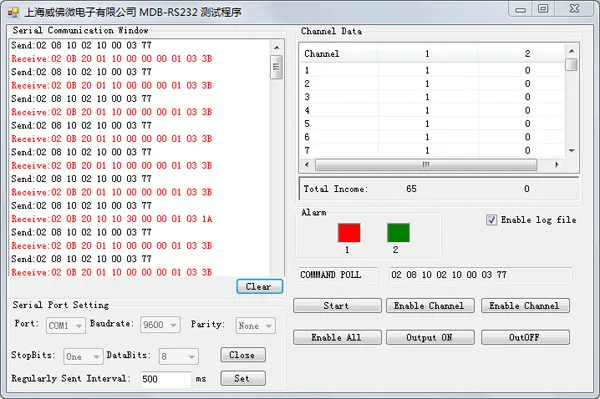

PULSE-PC испытательное программное обеспечение:

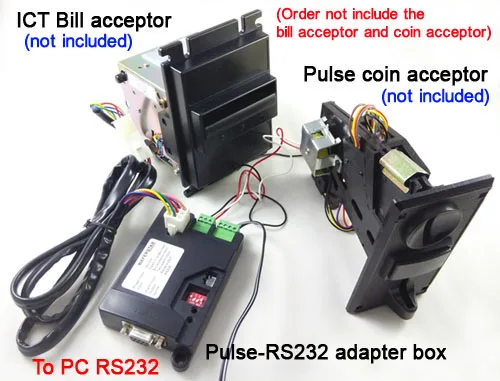

PULSE-PC-это Входное устройство для оплаты двухканального импульсного типа. Вы можете подключить приемник ИКТ и один приемник монет.

(Для MDB типа устройство для проверки монет и купюроприемника к ПК, пожалуйста, проверьте:Адаптер MDB-PC)

1,0 введение PULSE-PC-это модуль интерфейса RS232 для большинства моделей монетоприемников. PULSE-PC имеет встроенный порт RS232 на своем порте связи восходящего канала для соединения с последовательным портом на ПК и порт нисходящего канала с подавляющей линией для соединения с валидаторами. С PULSE-PC конечный оператор может рассматривать все различные виды валидаторов как стандартное устройство RS232 и может сосредоточиться на реальной работе валидатора, а не на утомительной работе интерфейса из-за несоответствия оборудования. На платформе ПК разработчик программного обеспечения может легко программировать валидаторы через PULSE-PC с распространенными компьютерными языками, такими как Visual Basic / C ++.

2,0 Совместимость PULSE-PC-это 100% функциональность, совместимая с WF-700. С DIP-переключателем можно настроить более универсальную конфигурацию для взаимодействия с более чем 90% наиболее часто используемых валидаторов банкнот/монет, найденных на рынке.

3,0 сообщений Этот интерфейс представляет собой трехпроводный интерфейс с использованием линии передачи (TXD), линии приема (RXD) и общей линии. Ведущая машина считается основным устройством. PULSE-PC является ведомым устройством, которое отвечает только на опросы (или запросы) от ведущего устройства. В этой опрошенной системе мастер запрашивает информацию от PULSE-PC с периодической скоростью. Эта скорость может быть такой же быстрой, как каждые 300 миллисекунд или такой же медленной, как время истечения, определенное таймером блокировки. Более быстрые ставки более желательны, так как общая производительность системы (с точки зрения счетов/монет в минуту принимается) будет выше при высокой опросной системе. PULSE-PC имеет функцию таймера блокировки, которая отключит приемник, если указанная скорость опроса не будет достигнута. Другими словами, если хост-система слишком занята, чтобы идти в ногу с желаемой минимальной скоростью опроса, PULSE-PC переведет приемник в отключенный режим. Приемник будет включен снова, как только сообщение возобновится.

Скорость передачи

Стартовая бита

Биты данных

Паритет

Стоп-бит

9600 BPS

1

8

Нет

1

Спецификация оборудования.

Мощность Вход Выход

Кабель

Размеры

Вес

12 В постоянного тока Потребляет Ток холостого хода <0,05 А 0,5 А за 1 сек. При приеме монет

(Не включая ток для купюроприемника и купюроприемника)

Счетчик ИКТ Монетоприемник Два сигнальных входа

Релейный выход

Стандартный компьютерный серийный кабель

Прибл. 115x67x24 мм

Прибл. 115 г
