Waveshare E e-Ink raw display 264x176, 2,7 дюйма, интерфейс SPI, черныйбелый дисплей, электронная бумага, совместимая с Raspberry PiArduinoSTM32

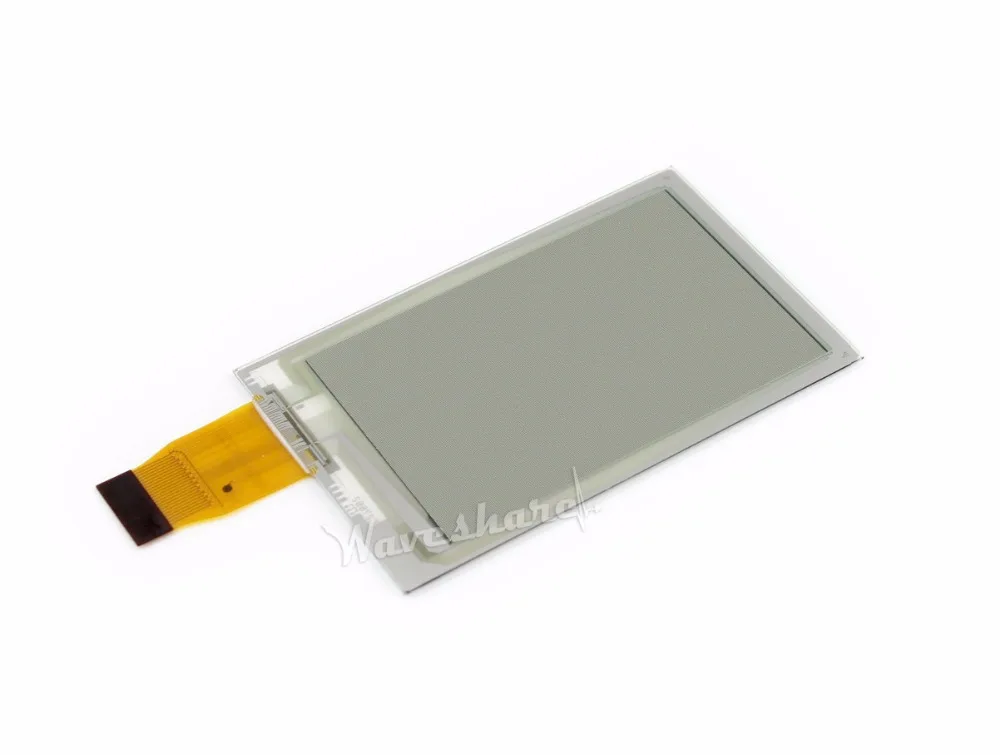

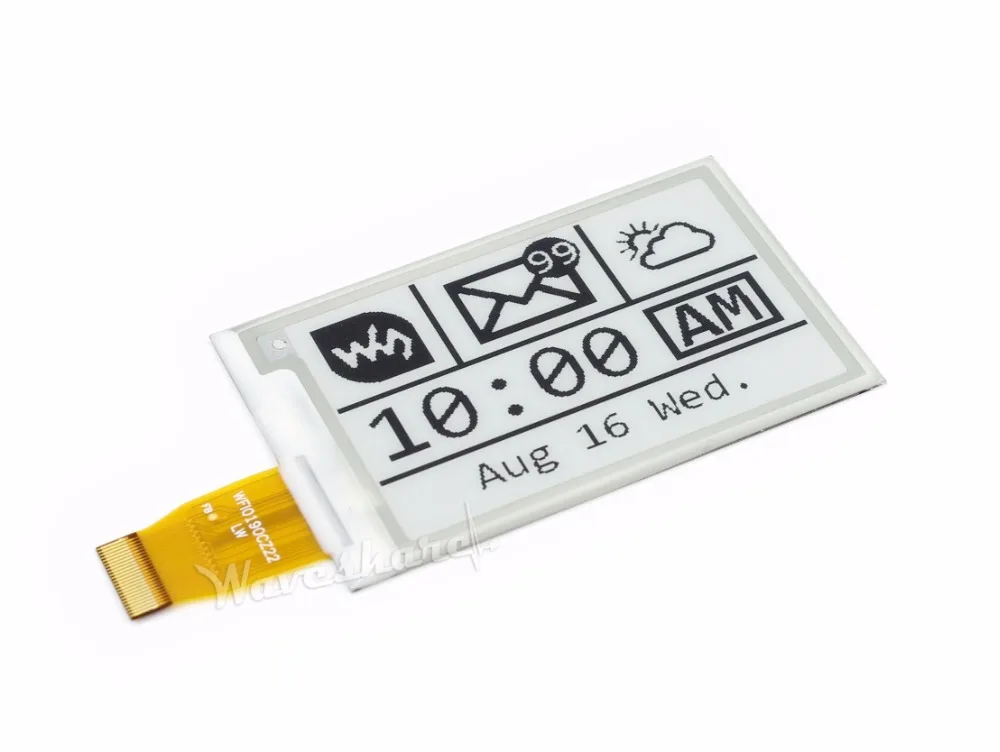

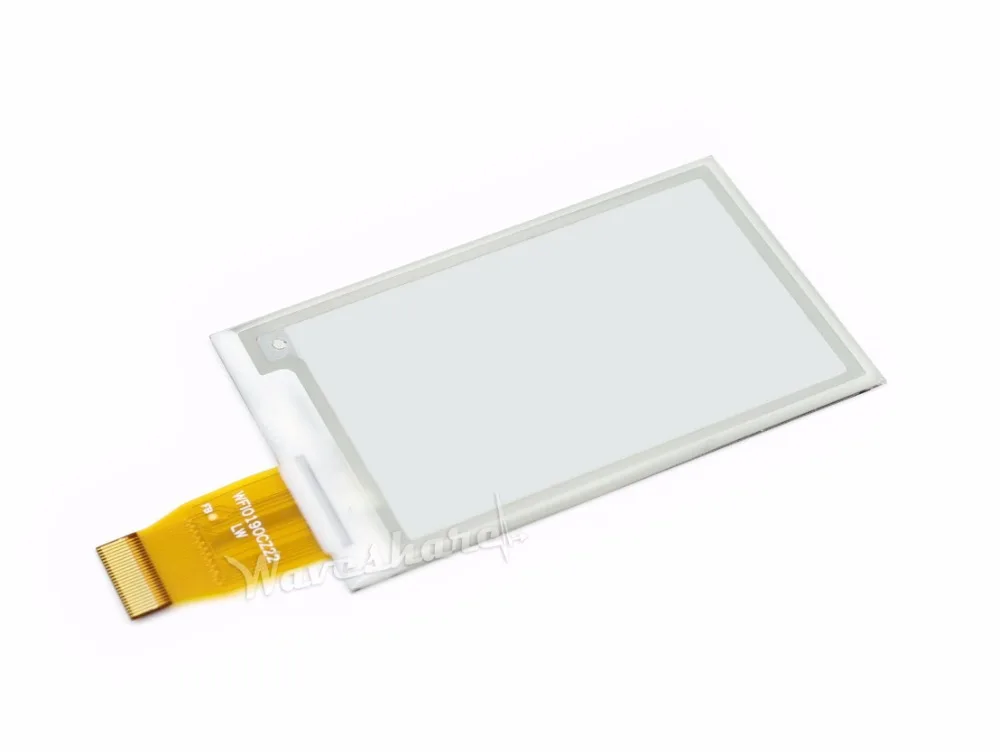

264x176, 2,7 дюймовый дисплей E-Ink raw, интерфейс SPI, без PCB Обзор

Это E-Ink дисплей, 2,7 дюйма, разрешение 264x176, со встроенным контроллером, через интерфейс SPI.

Благодаря таким преимуществам, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электроэнергии, это идеальный выбор для таких приложений, как бирка для полки, промышленный инструмент и так далее.

Особенности

Без подсветки, держит дисплей в течение длительного времени, даже когда выключен

Ультранизкое энергопотребление, в основном, требуется только освежающее питание

Поставляется с возможностями разработки и руководством (Схема платы драйвера, образцы для Raspberry Pi/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 V

Интерфейс: 3-провод SPI, 4-провод SPI

План измерения: 70,42 мм × 45,8 мм × 0,98 мм

Размер дисплея: 57,288 мм × 38,192 мм

Шаг точки: 0,217 × 0,217

Разрешение: 264 × 176

Цвет дисплея: черный, белый

Серый уровень: 2

Время полного обновления: 6S

Мощность обновления: 26,4 МВт (typ.)

Мощность в режиме ожидания: <0,017 МВт

Угол обзора: >170 °

Развития ресурсы

Вики:Www.wav eshare.com/wiki/2.7inch_e-Paper_HAT

Рекомендуется

Чтобы быстро начать работу с этим raw display, пожалуйста, изучите следующие платы драйверов:

Шляпа водителя из электронной бумаги(Универсальный) Защитная пленка для электронной бумаги(Arduino/NUCLEO) Электронная бумага ESP8266, плата драйвера(Wi-Fi) Посылка содержание



Примечание: Это необработанный дисплей, вы также можете купить Собранный вариант для легкого тестирования и сравнения:2,7 дюймовый e-Бумага шляпа

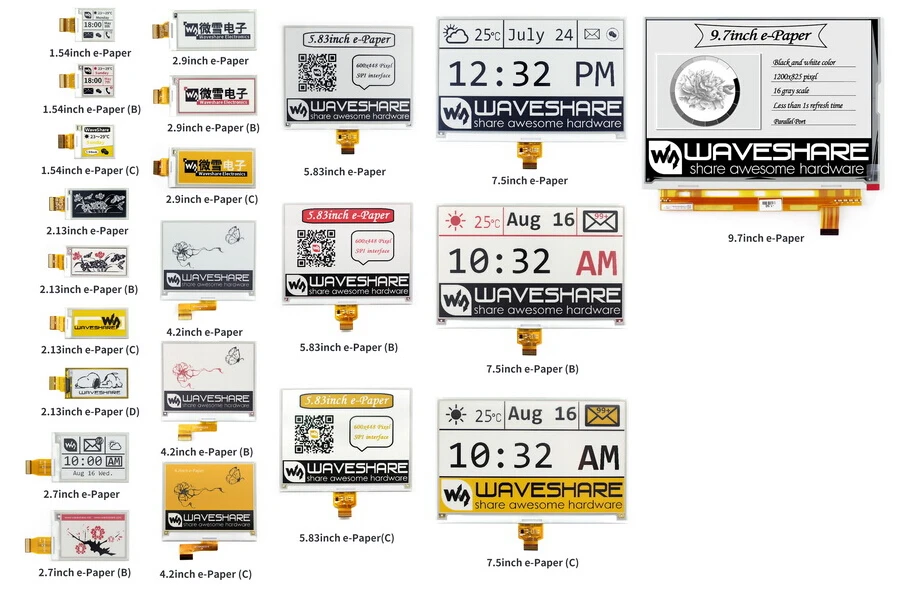

2,7 дюймовый e-Бумага x1 Гид по выбору Номер изделия: Цвета Серый уровень Разрешение Размер дисплея (мм) Габаритные размеры (мм) Время полного обновления (ы) Время частичного обновления (ы) Интерфейс Электронная бумага 1,54 дюйма Черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 2 0,3 SPI Электронная бумага 1,54 дюйма (B) Красный, черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 8 N/A SPI Электронная бумага 1,54 дюйма (C) Желтый, черный, белый 2 152x152 27,51 × 27,51 31,8 × 37,3 27 N/A SPI Электронная бумага 2,13 дюйма Черный, белый 2 250x122 48,55 × 23,71 59,2 × 29,2 2 0,3 SPI Электронная бумага 2,13 дюйма (B) Красный, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 N/A SPI Электронная бумага 2,13 дюйма (C) Желтый, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 N/A SPI Электронная бумага 2,13 дюйма (D) Черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 2 0,3 SPI 2,7 дюймовый e-Бумага Черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 6 N/A SPI 2,7 дюймовый e-Бумага (B) Красный, черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 15 N/A SPI 2,9 дюймовый e-Бумага Черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 2 0,3 SPI 2,9 дюймовый e-Бумага (B) Красный, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 N/A SPI 2,9 дюймовый e-Бумага (C) Желтый, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 N/A SPI 4,2 дюймовый e-Бумага Черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 4 N/A SPI 4,2 дюймовый e-Бумага (B) Красный, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 N/A SPI 4,2 дюймовый e-Бумага (C) Желтый, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 N/A SPI Электронная бумага 5,83 дюйма Черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 3,5 N/A SPI Электронная бумага 5,83 дюйма (B) Красный, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 14 N/A SPI Электронная бумага 5,83 дюйма (C) Желтый, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 26 N/A SPI 7,5 дюймовый e-Бумага Черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 6 N/A SPI 7,5 дюймовый e-Бумага (B) Красный, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 N/A SPI 7,5 дюймовый e-Бумага (C) Желтый, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 N/A SPI 9,7 дюймовый e-Бумага Черный, белый 16 1200x825 202,8 × 139,43 218,8 × 156,43 <1 0,3 Параллельный порт
