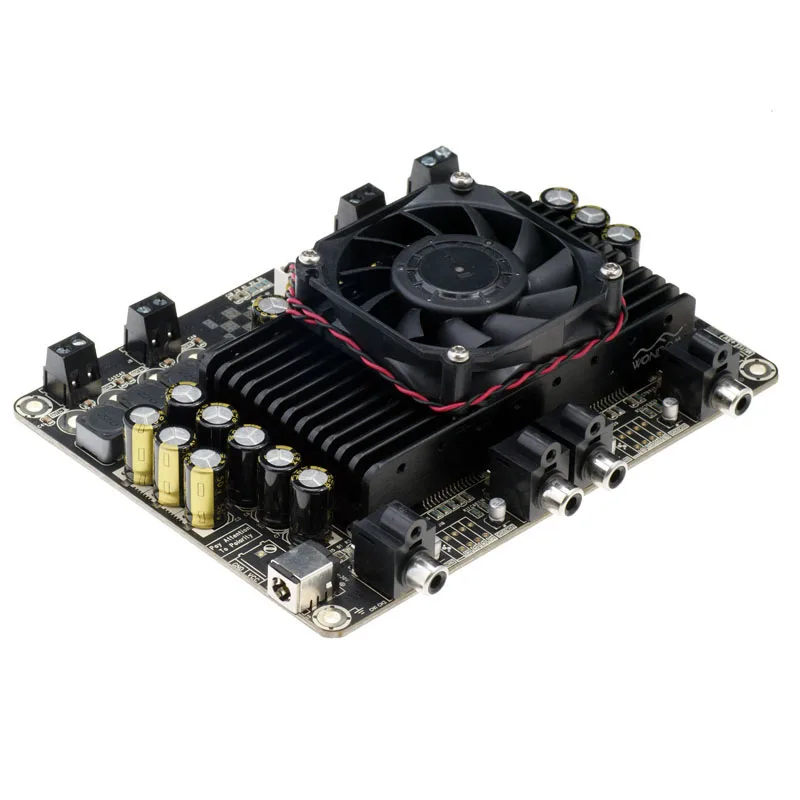

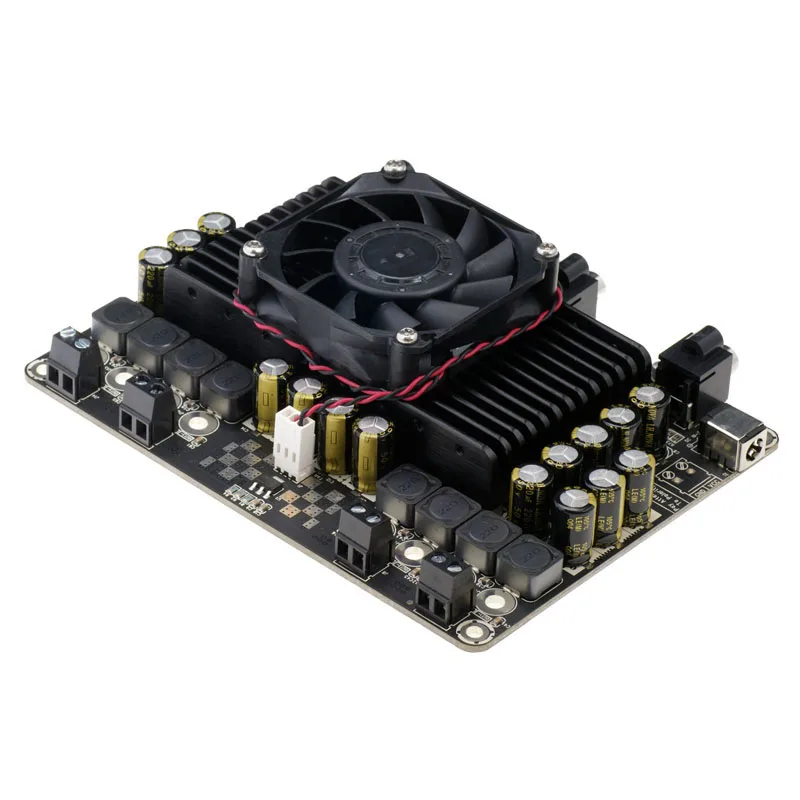

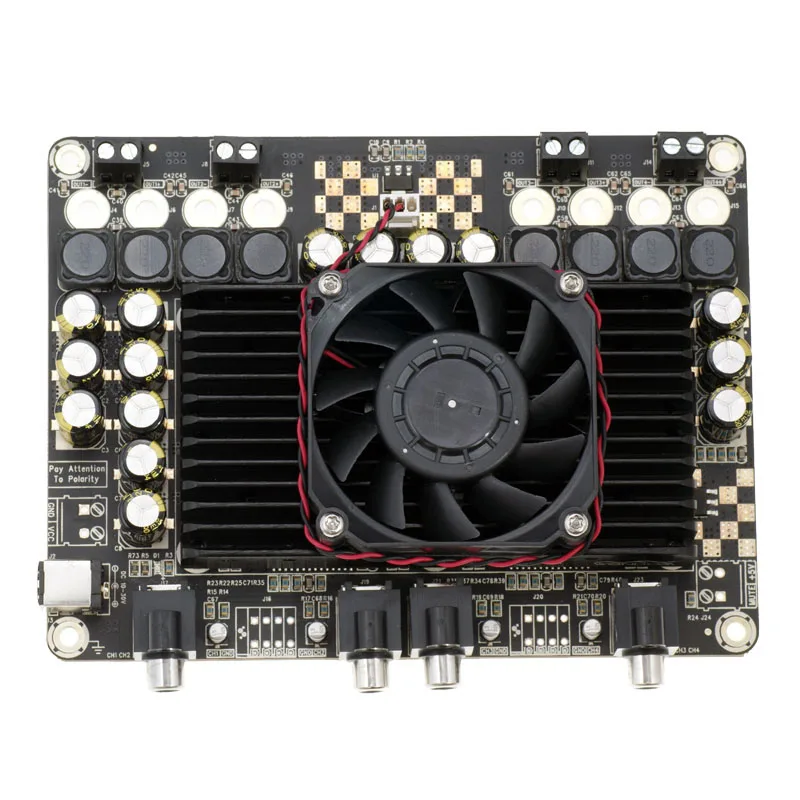

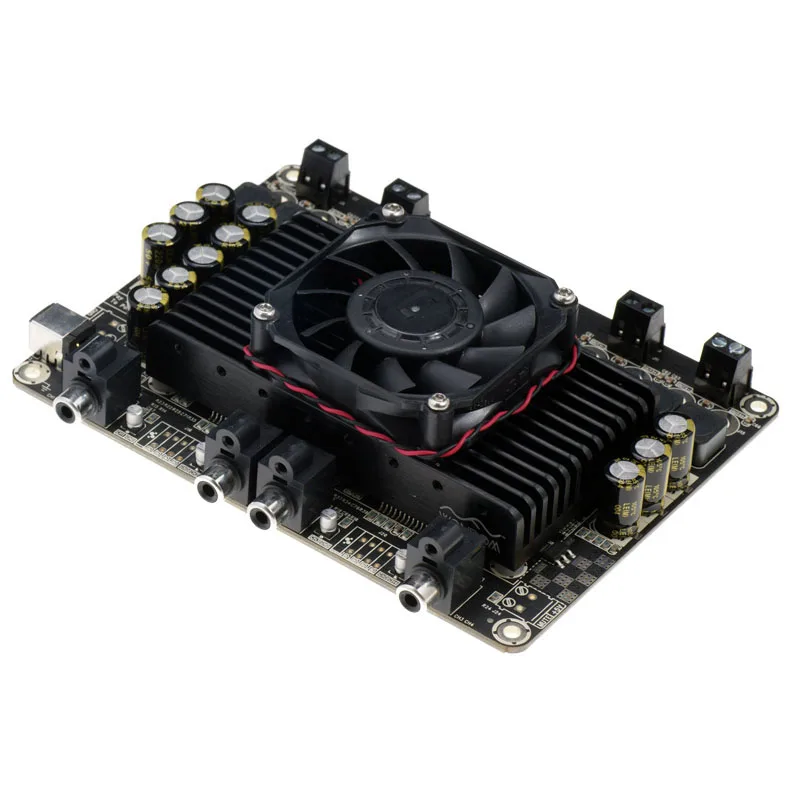

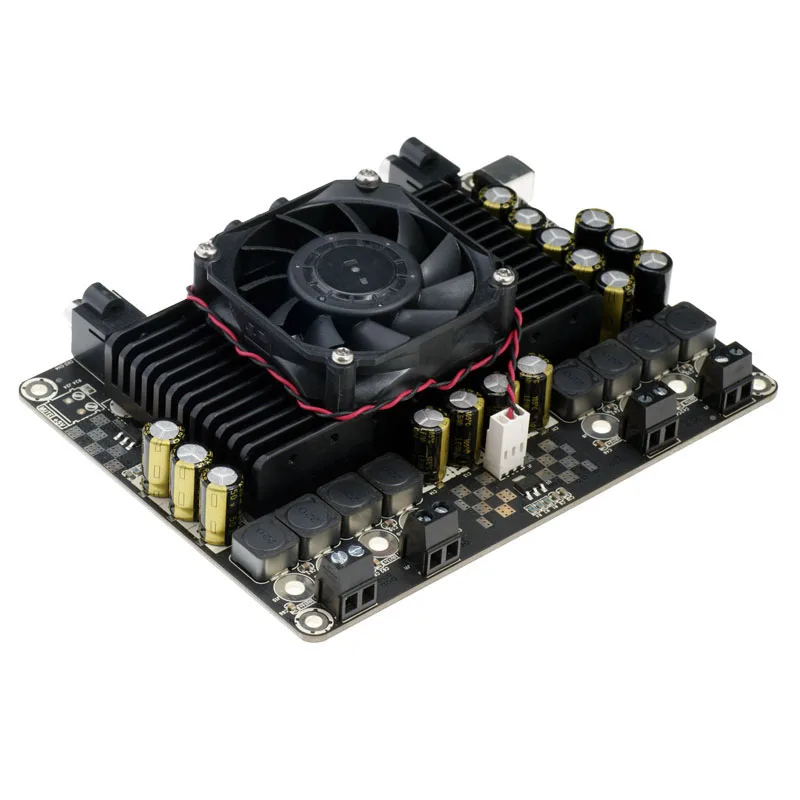

STA508 4x100 Вт 4 Ом четырехканальный цифровой автомобильный усилитель tamp, Плата усилителя звука класса D

Краткое введение:

Добро пожаловать в использование этого самодельного аудио усилителя 4x100 Вт, который имеет идеальную архитектуру класса T и интегрирован с высокопроизводительным чипом STA508, поддерживающим Двухканальное аудио Усиление. Питание от любого напряжения постоянного тока от 10 В до 30 в, эта Высокоэффективная Плата усилителя способна выводить до 100 Вт на канал. Может использоваться для привода пассивных динамиков 4Ω или 8Ω.Компоненты сопротивления и емкости высокого качества используются для получения идеальной древесины, наконец-то реализуется высокое соотношение S/N, низкое THD + N, широкий диапазон частотной реакции и т. д.Четырехканальный усилитель делает его идеальным выбором для автомобильного аудио и домашнего кинотеатра.

Особенности:

В следующей таблице перечислены все типичные данные платы Amp. Для полной спецификации, пожалуйста, обратитесь к

Лист данных чипа ST STA508.

TA = 25 °C, fIN = 1 кГц Синусоидальная волна, VCC = 30 В. (Если не указано иное)

Параметр

Состояние

Мин

Тип

Макс

Напряжение питания (В)

-

10

27

30

В состоянии покоя Мощность (Вт)

Vmute = 0V

VCC = 30V

-

12,6

-

Входная чувствительность (МВ)

PO = 100W

-

520

-

Входное сопротивление (Kohm)

-

-

10

-

Усиление (дБ)

-

-

32

-

Выходная мощность (W rms)

RL = 4ohm,

VCC = 30V

1% THD + N

-

64 ГБ

-

RL = 4ohm,

VCC = 30V

10% THD + N

108

Эффективность (%)

PO = 100W

-

90,3

-

Минимальная нагрузка (Ом)

-

3,2

4

-

Частотная характеристика (дБ)

VCC = 30V

-3

1,01

3

Рабочая температура (℃)

-

0

20

50
