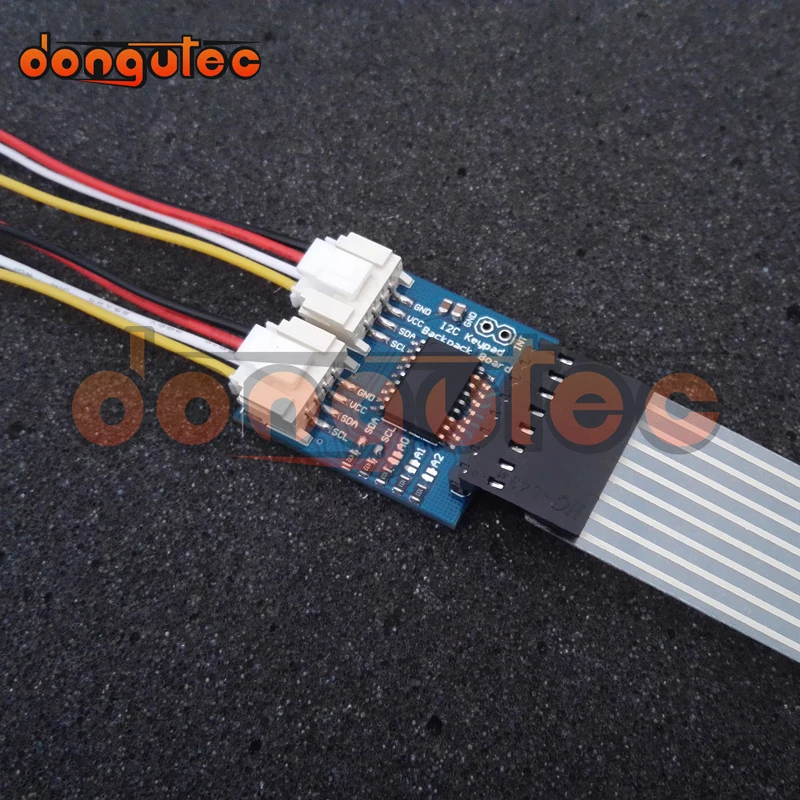

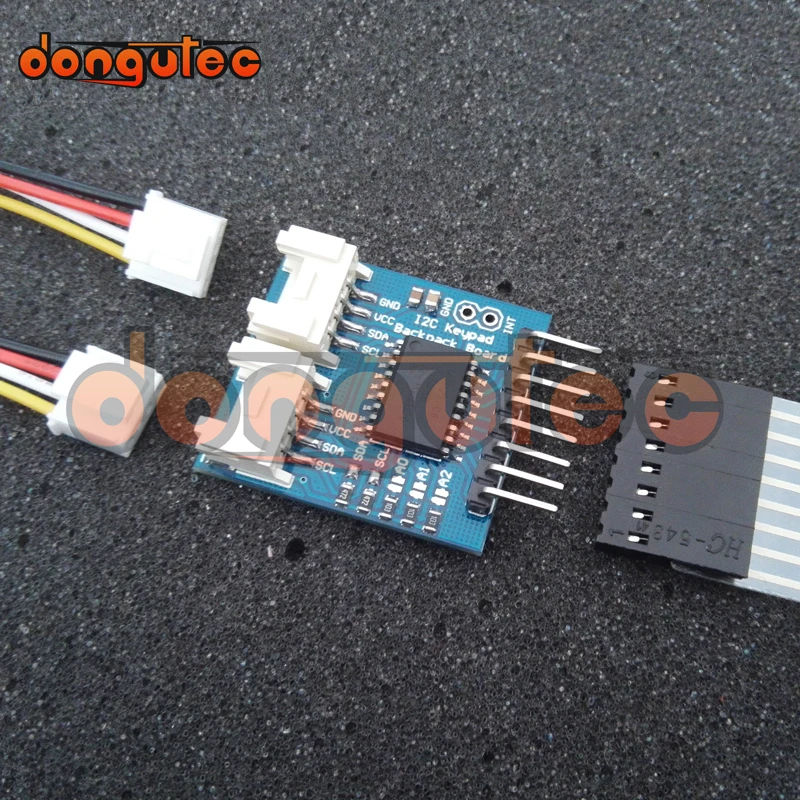

Keypads обычно требуют много контактов от микроконтроллера для работы, но эта плата интерфейсов к keypads с двумя контактами интерфейса I²C. Этот проект состоит из платы, которая сидит на задней панели клавиатуры и предоставляет два разъема типа роща I²C для легкого подключения к микроконтроллеру. У этой платы также есть выдвижные резисторы I²C (с поддержкой паяльных перемычек) и перемычки для выбора адреса I²C. Плата будет работать с обеих сторон 3,3 или 5 вольт.

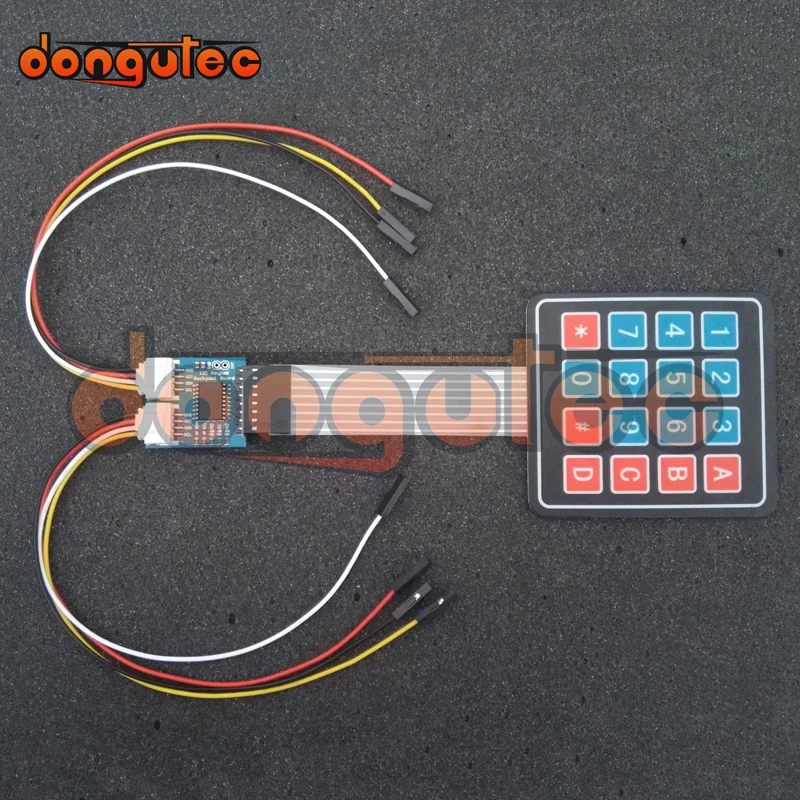

Кнопочные панели должны быть клавиатурой в стиле «Матрица», где есть один штырь для каждой строки и один штырь для каждого Столбца ключей. Например, на клавиатуре с 4 рядами клавиш и тремя колонками клавиш будет 7 контактов. Когда нажата кнопка, она производит короткую связь между строкой и контактами столбца. Эта плата рюкзака будет работать с кнопками, которые имеют максимум 8 контактов (и 16 клавиш-максимальный поддерживаемый размер, 4 × 4).

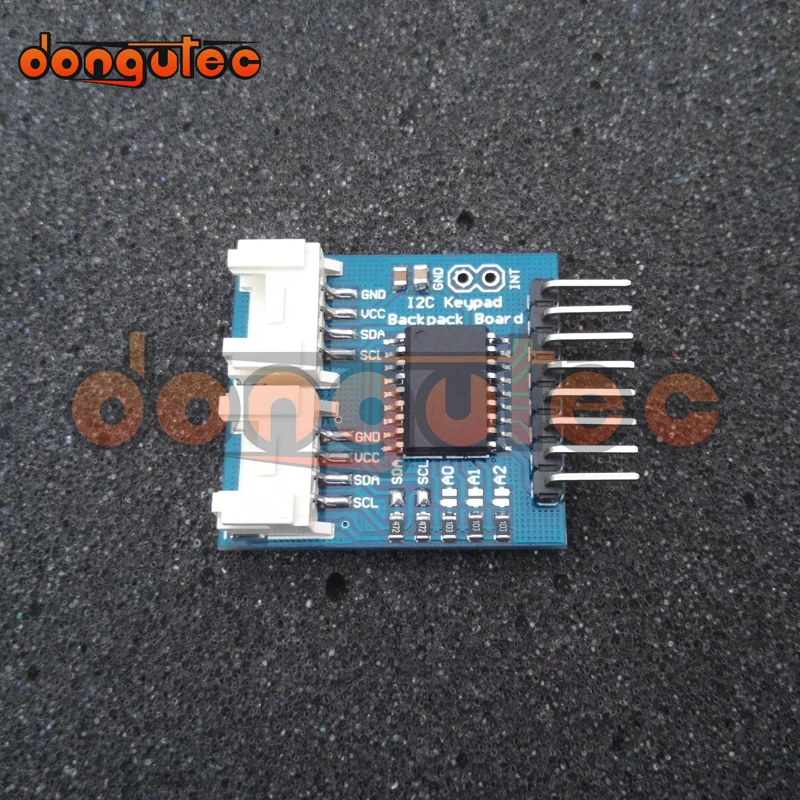

A0, A1 и A2 управляют адресом I²C платы. Все открытые = 27h, все закрытые = 20h.
Контактное сопротивление 500 ()
Сопротивление изоляции 100 м ()
Ключевая рабочая сила 150-200N
Время отскока 1 (мс)
Срок службы 100 миллионов (раз)
Рабочая температура 60 ()
1. ЭЛЕКТРОННЫЕ ХАРАКТЕРИСТИКИ
Номинальная схема: 35 В (постоянный ток), 100 мА, 1 Вт
Контактное сопротивление: 10 ~ 500
(Зависит от длины свинца и отличается от используемого материала)
Сопротивление изоляции: 100 м 100 в
Диэлектрическая прочность: 250 врм (50 ~ 60 Гц 1 мин)
Электрический шок дрожания: <5 мс
Срок службы: тактильный Тип: один миллион раз
2, механические свойства
Рабочее давление: Сенсорное ощущение: 170 ~ 397 г (6 ~ 14 унций)
Перемещение переключателя: Сенсорный Тип: 0,6 ~ 1,5 мм
3. Параметры окружающей среды
Рабочая температура: от-40 до + 80
Температура хранения: от-40 до + 80
Температура: от 40,90% до 95%, 240 часов
Вибрация: 20 г, макс. (10 ~ 200 Гц, Mil-SLD-202 M204.Condition B)

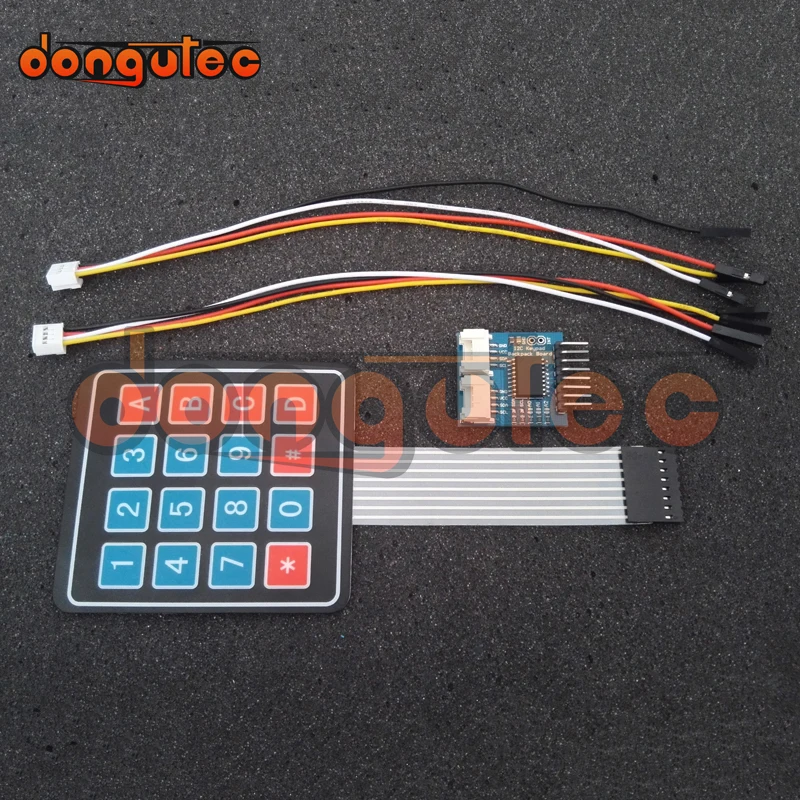

Посылка:

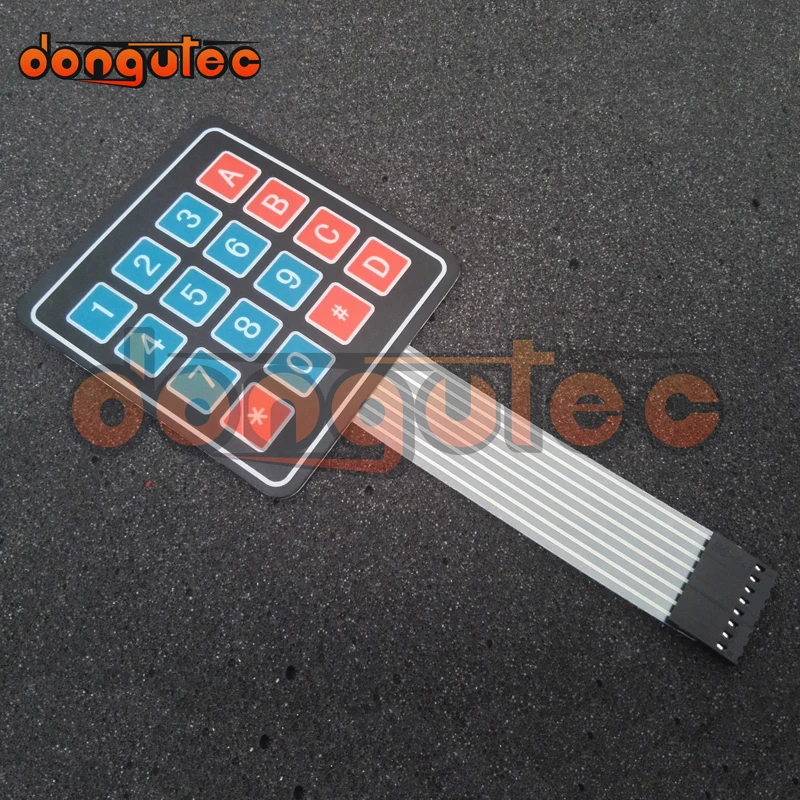

1 x (4x4) матрица 16 клавиш мембранный переключатель клавиатуры
2 кабеля
1 xПлата рюкзака с клавиатурой I2C
