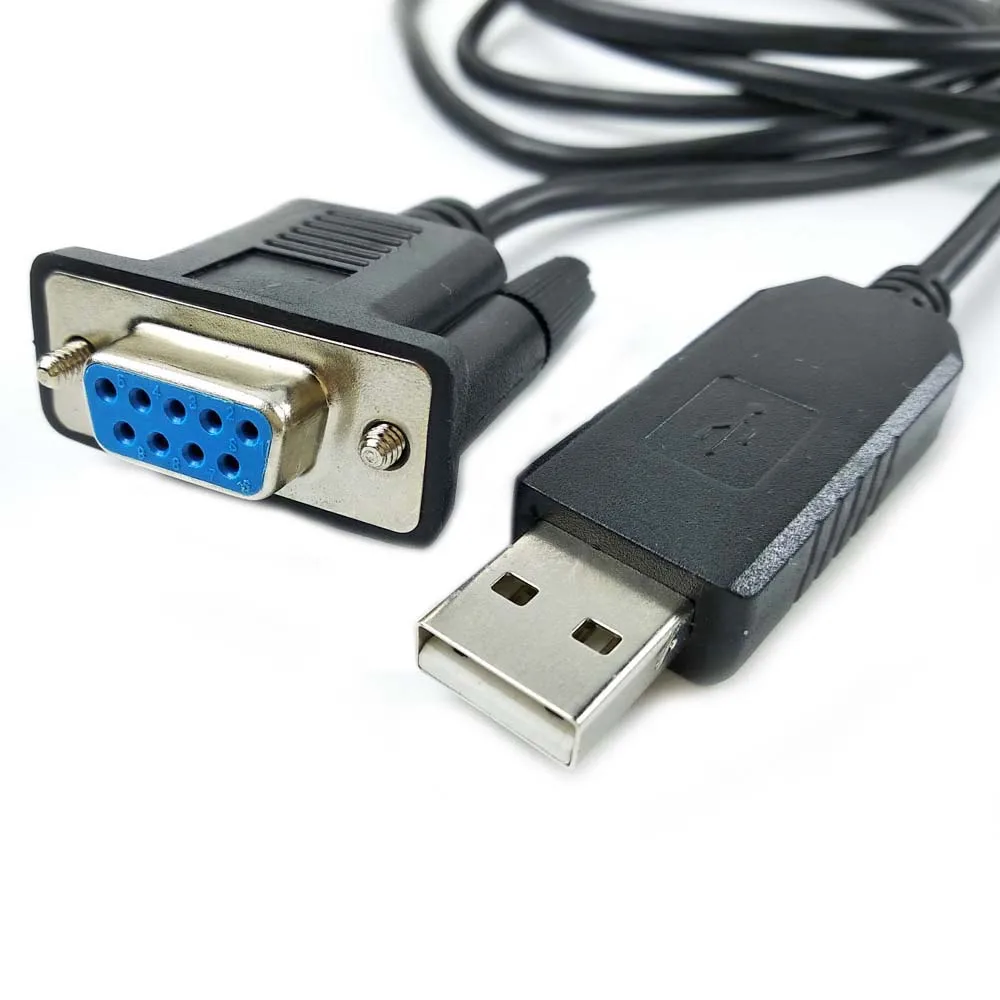

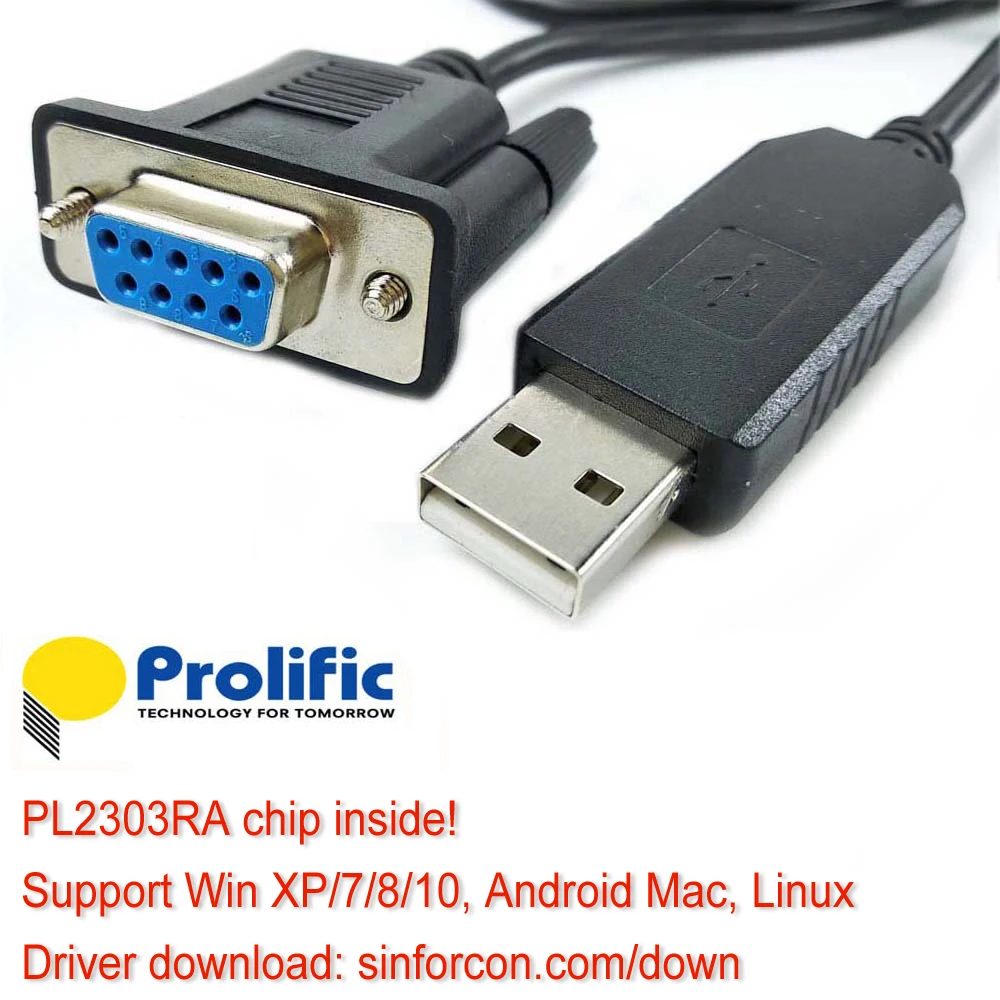

Pl2303ra USB rs232 адаптер с db9f кроссовер Опрокидывающий нулевой модемный кабель Prolific NMC
Prolific pl2303ra usb rs232 кабель с db9 кроссовер нулевой модемный кабель Опрокидывающий нулевой модемный кабель prolific
Используйте этот кабель между двумя устройствами DTE
Коммуникационный кабель из ПК в ПК
DTE компьютер к компьютеру для данных кабель передачи
Обратите внимание, что вывод нулевого модема:
2TX 3RX 5G 7CTS 8RTS, пожалуйста, выберите первую расписку

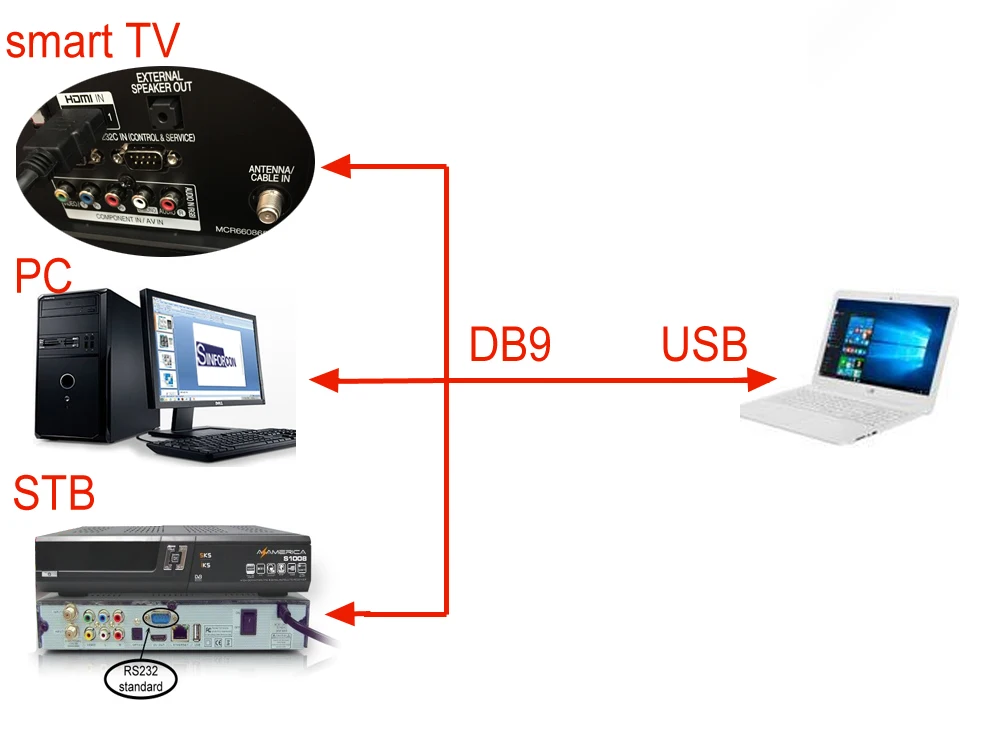

В настоящее время многие устройства могут работать как ПК, например. Смарт-ТВ, приставка и т. д.
Если они подключены к компьютеру, для связи может потребоваться нулевой модемный кабель.
Но некоторые из них действительно являются устройством (РАБ), например. Сканер штрих-кода, принтер и т. д. если они общаются с ПК, для этого нужен последовательный кабель normall (хост-ведомый).

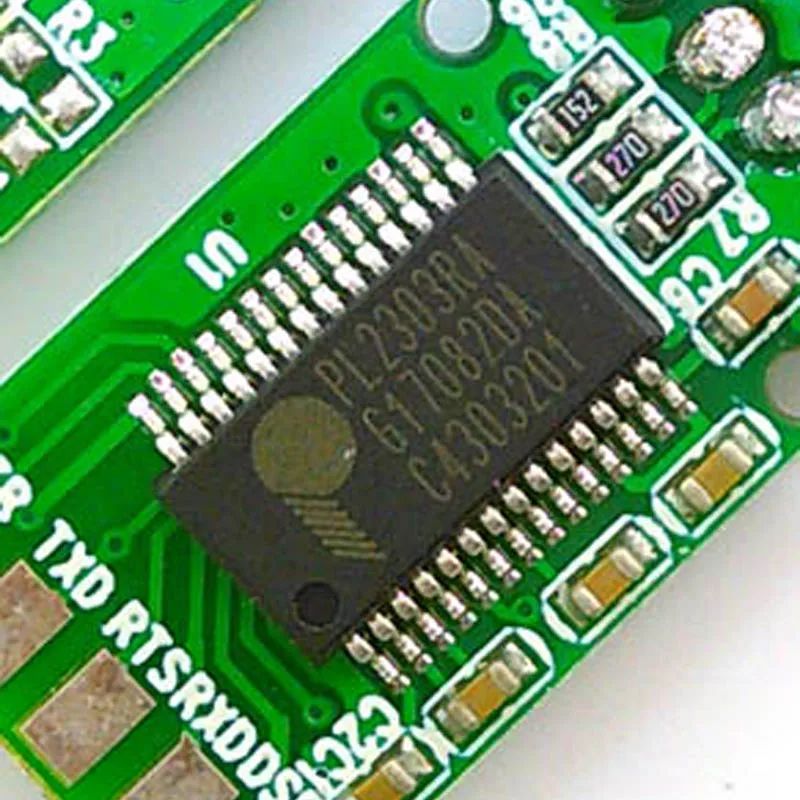

Особенности PL2303RA:
Конфигурация EEPROM
Дескрипторы конфигурации по умолчанию хранятся в чипе, который будет загружен во время
Сброс питания или сброс USB-шины всякий раз, когда OTP ROM (одноразовое программируемое ПЗУ) пуст.
Несколько USB-дескрипторов могут быть изменены и сохранены в OTPROM во время запуска устройства, например
Идентификатор поставщика (VID), идентификатор продукта (PID), серийный номер, строка товара и другие дескрипторы конфигурации.
OTPROM можно запрограммировать дважды с помощью выделенной утилиты записи PL2303RA EEPROM
Программное обеспечение, которое можно запросить у пролификационных или уполномоченных дистрибьюторов
PL2303RA поддерживает универсальные форматы данных и имеет программируемый генератор скорости передачи данных. В
Поддерживаемые форматы данных показаны в таблице 7-1. Программируемый генератор скорости передачи данных поддерживает бод
Скорость до 1 Мбит/с и стандартный драйвер уже поддерживает несколько настроек скорости передачи данных
PL2303RA предоставляет удобное решение для подключения полнодуплексного асинхронного последовательного соединения RS232
Устройство к любому универсальному узлу с поддержкой последовательной шины (USB). Prolific обеспечивает высокую совместимость с Virtual COM
Драйверы портов, имитирующие традиционный COM-порт в большинстве операционных систем, позволяющих существующим
Приложения на базе COM-порта для легкой переноса и готовности USB.
PL2303RA также интегрирует приемопередатчик с высокой скоростью передачи данных RS-232, отвечающий стандартам oeс/TIA-232F и
Технические характеристики коммуникационного интерфейса CCITT V.28. Приемопередатчик RS-232 представляет собой 3 передатчика и
5-приемное устройство с встроенной высокоэффективной схемой заряда насоса. Этот высокоэффективный зарядный насос
Цепь с мкФ внешние конденсаторы обеспечивает биполярный выход на передатчики, и делает
Передатчики для подачи RS-232 уровней выходного напряжения. При нормальной работе, PL2303RA работает
При очень низком энергопотреблении с гарантированной скоростью передачи данных до 1000 Кбит/с. PL2303RA также имеет
Active-низкое отключение, указывающее pin, которое может служить индикатором отключения для специального применения
Цели.
Используя преимущества режима оптовой передачи через USB, больших буферов данных и автоматического контроля потока,
PL2303RA способен достичь более высокой пропускной способности по сравнению с традиционным UART (Универсальный
Асинхронный передатчик приемника) портов. Гибкий Генератор скорости передачи данных PL2303RA может быть
Запрограммировано на генерацию любой скорости от 75 bps до 1M bps.
PL2303RA разработан исключительно для мобильных и встроенных решений, обеспечивая
Следы, которые легко помещаются в любые разъемы и портативные устройства. С очень маленькой мощностью
Потребление в режиме работы или приостановки, PL2303RA идеально подходит для работы с шиной
С большим количеством энергии, оставшейся для подключенных устройств.
Полностью соответствует спецификации USB 2,0 (полная скорость)
Совместимый хост-контроллер UHCI/OHCI (USB1.1), EHCI (USB 2,0), xHCI (USB 3,0)
Встроенный приемопередатчик USB 1,1, регулятор 5 В? 3,3 В и генератор часов 96 МГц
Встроенный приемопередатчик RS232
Соответствует стандартам eс/TIA-232F с источником питания 5,0 в
Гарантированная скорость передачи 1000 Кбит/с при загрузке
Три драйвера RS232
Пять приемников RS232 (всегда активный)
Без Защелки
Интерфейс выхода последовательного порта RS232
Полнодуплексный передатчик и приемник (TXD и RXD)
Шесть контактов управления модемом (RTS, CTS, DTR, DSR, DCD и RI)
5, 6, 7 или 8 бит данных
Режим четности, нечетности, маркировки, пробела или отсутствия
Один, полтора или два стоп-бит
Ошибка четности, ошибка кадра и обнаружение серийного разрыва
Программируемая скорость передачи данных от 75 bps до 1M bps
Обеспечивает контактный индикатор понижения напряжения RS232
Работает с существующими программными приложениями PC COM Port
Обширный механизм управления потоком
Регулируемый высокий/Низкий уровень водяного знака
Автоматическое аппаратное оборудование контроль потока с помощью CTS/RTS или DSR/DTR
Автоматический контроль потока программного обеспечения с XON/XOFF
Обнаружение переполнения буфера входящих данных
Настраиваемый двунаправленный буфер данных 512 байт
256-байтовый исходящий буфер и 256-байтовый входящий буфер; Или
Исходящий буфер 128 байт и входящий буфер 384 байт
Поддерживает удаленное Пробуждение от входных контактных сигналов RS232 (RI, RXD, DSR, DCD, CTS)
Четыре (4) контакта ввода-вывода общего назначения (GP0, GP1, GP2 и GP3)
Встроенный OTP (программируемый один раз) ROM для записи конфигураций пускового устройства
Предоставление Бесплатных драйверов виртуального COM-порта (VCP) для:
Windows 2000, XP, Vista и 7 (драйверы логотипов, сертифицированные Microsoft WHQL)
Windows Server 2003, 2008, 2008 R2
Windows 8
Windows CE 4,2, 5,0, 6,0 и Windows встраиваемый Compact 7
Встроенная Windows XP (XPe), Point-of-Service (WEPOS) и POSReady
Mac OS 8/9, OS X
Ядро Linux/Android 2.4.31 и выше включает встроенные драйверы
Обеспечивает настройку драйверов для клиента USB VID/PID и специальные скорости передачи данных
