Последнее обновление: 02.03.2022

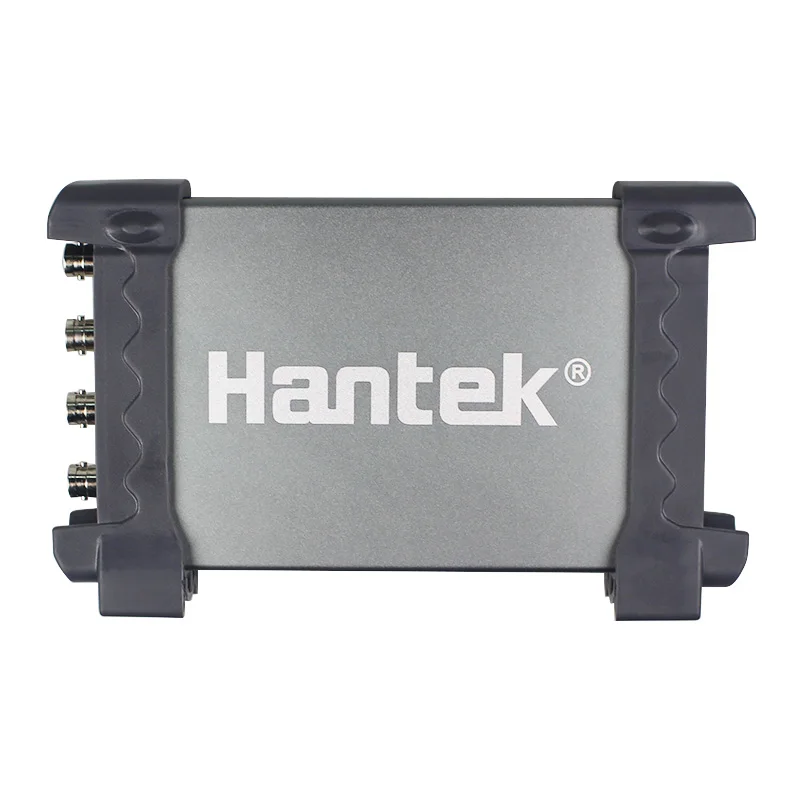

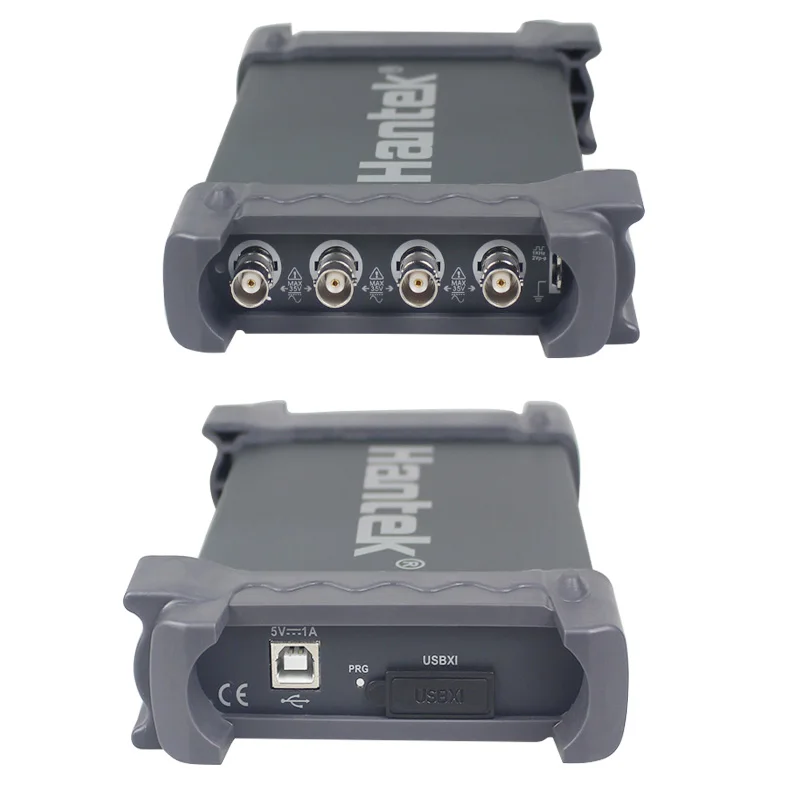

Производительность этой модели может быть даже лучше, чем производительность настольного осциллографа. Он имеет 4 независимых аналоговых канала, 1 ГСА/с частота дискретизации в реальном времени, 2 мВ в-10 В/дел Входная чувствительность и полосу пропускания 250 МГц. Питание от интерфейса USB2.0, устройство plug and play небольшого размера, которое удобно носить с собой. Высокая стоимость производительности, прохождение/сбой теста, находчивая функция запуска, динамическое отслеживание курсора, запись сигналов и функция воспроизведения.
Модель
Hantek6204BC
Полоса пропускания
200 МГц
Канал
4 CH
Частота дискретизации в реальном времени
1 ГСА/с
Глубина памяти
64K
Точность времени
± 50ppm
Временная база
2ns/div-1000s/div (1-2-4 последовательности)
Входное сопротивление
1 МОм 25 ПФ
Входная чувствительность
2МВ/дел ~ 10В/дел
Вертикальное разрешение
8 бит
Вертикальный диапазон смещения
2 мВ в ~ 10 В/дел @ x1 зонд; 20 мВ В ~ 100 в/дел @ x10 зонд 200 мВ ~ 1000 В/дел @ x100 зонд; 2 В ~ 10000 в/дел @ x1000 зонд
Точность усиления постоянного тока
± 3%
Полоса пропускания
20 МГц
Режим триггера
Edge, Pulse, Video, альтернатива
Источник триггера
CH1, CH2, CH3,CH4
Процесс сигнала волны
+,-, X, ≤, FFT, Invert
Измерение курсоров
Крест, след, горизонтальный, вертикальный
Автоматическое измерение
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, Время нарастания, время падения, положительная ширина, отрицательная ширина, рабочий цикл
Объем
175 мм * 105 мм * 25 мм
Вес
0,9 кг

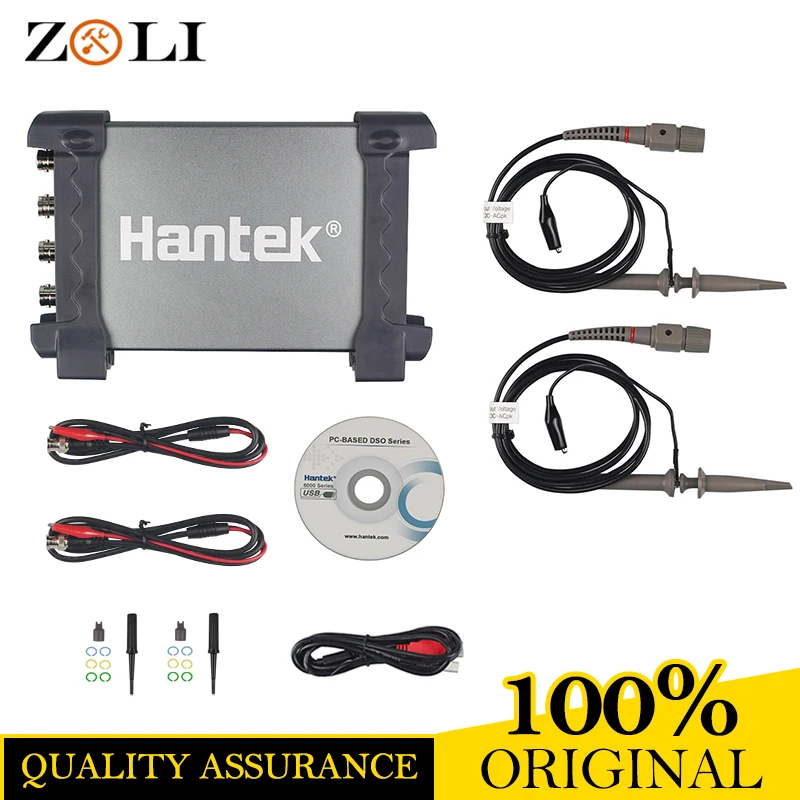

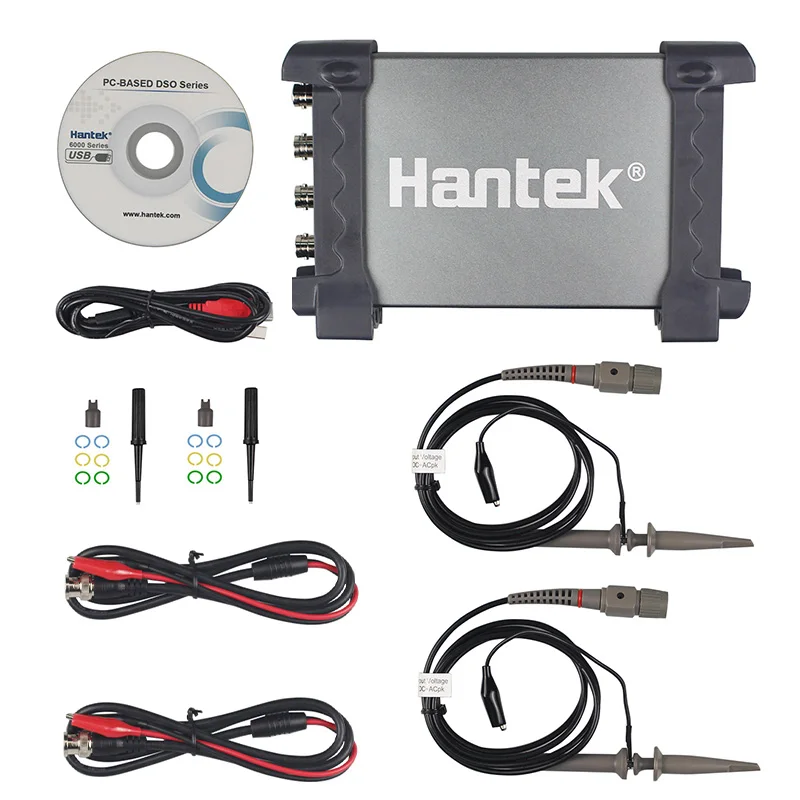

Аксессуар

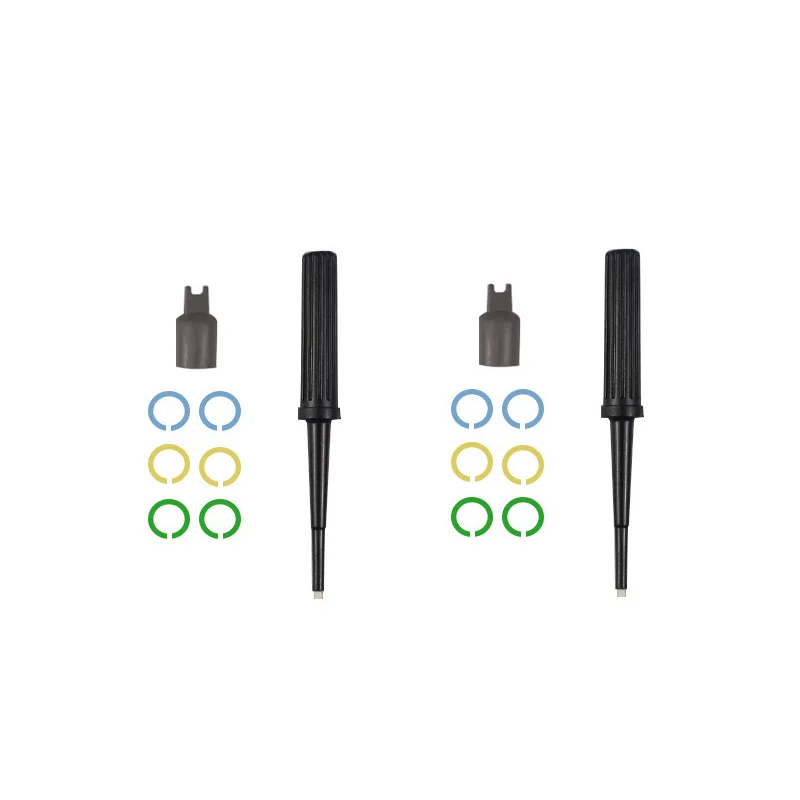

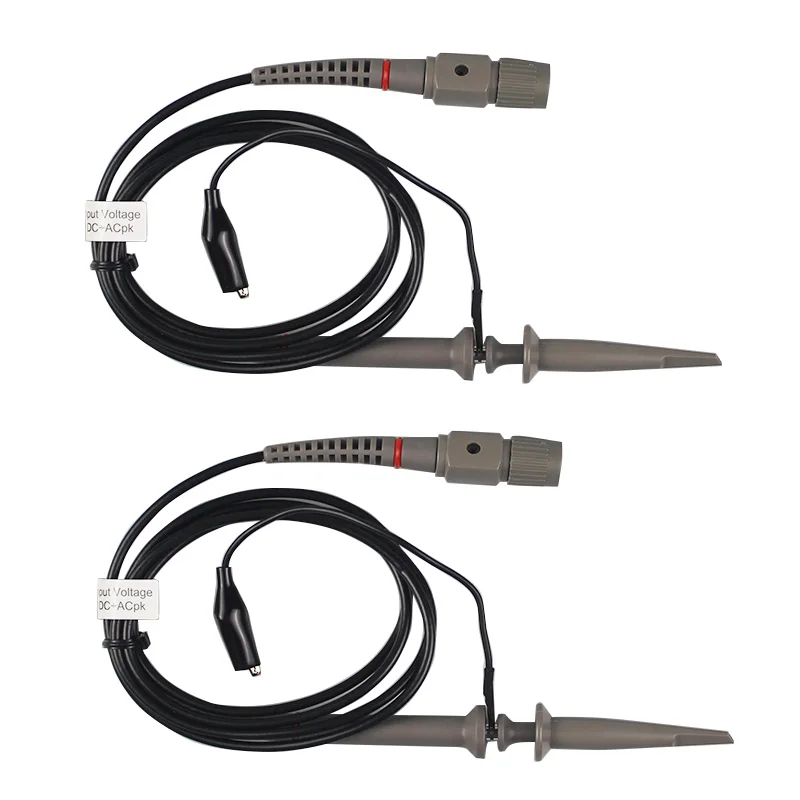

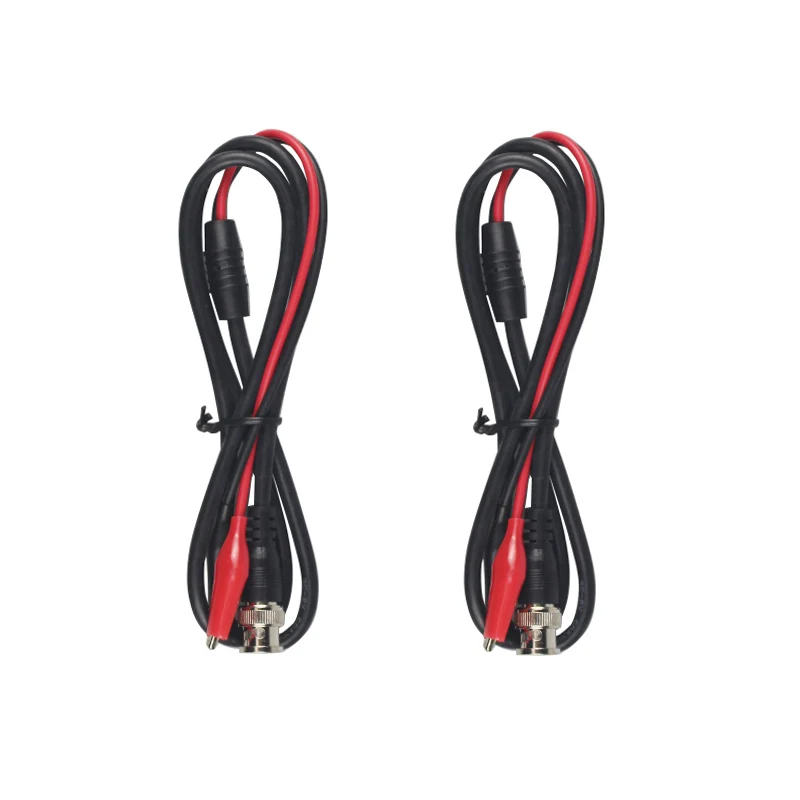

2 пассивных датчика, 2 Зажим Аллигатор
