433 МГц Универсальный Беспроводной РЧ пульт дистанционного управления Управление выключатель ACDC 12V 10A 1CH модуль приемника радиорелейной линии и 433,92 Mhz 1 кнопочный пульт Управление s

433 МГц Универсальный беспроводной Радиочастотный пульт дистанционного управления DC 12 В 10A 1CH релейный модуль приемника и 433,92 МГц 1 ключ пульт дистанционного управления s

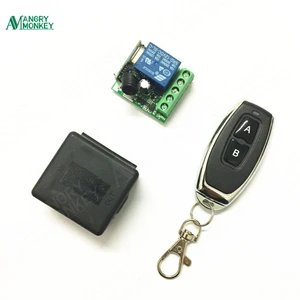

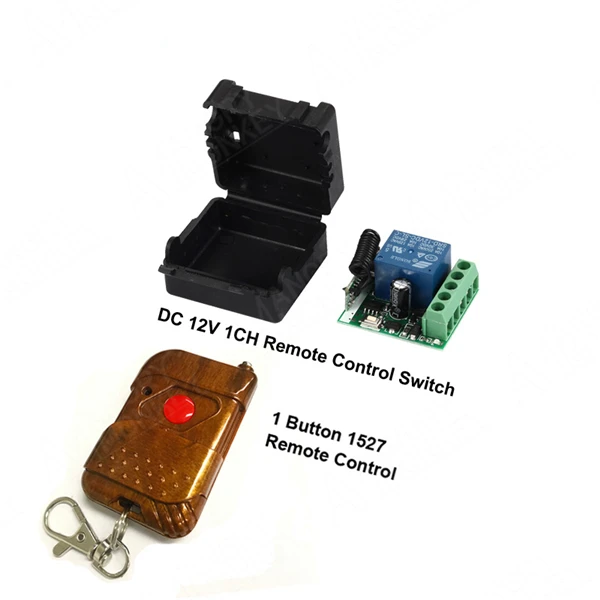

Посылка включает в себя:

Входная мощность: DC10V-14V

Ток в режиме ожидания:<5 мА

Частота RF: 315 м или 433 м

Режим работы RF: супергетеродинный

Чувствительность приема: >97dbm

Расстояние передачи: 20-100 м (открытое пространство)

Режим декодирования: Программное обеспечение MCU декодирование

Удаленное Хранение: 50 шт.

Поддержка удаленного типа: Обучающий код, фиксированный код

Режим работы: Мгновенный, тумблер, фиксация

Тип проводки: стационарный терминал

Выходной терминал: нет, NC , COM

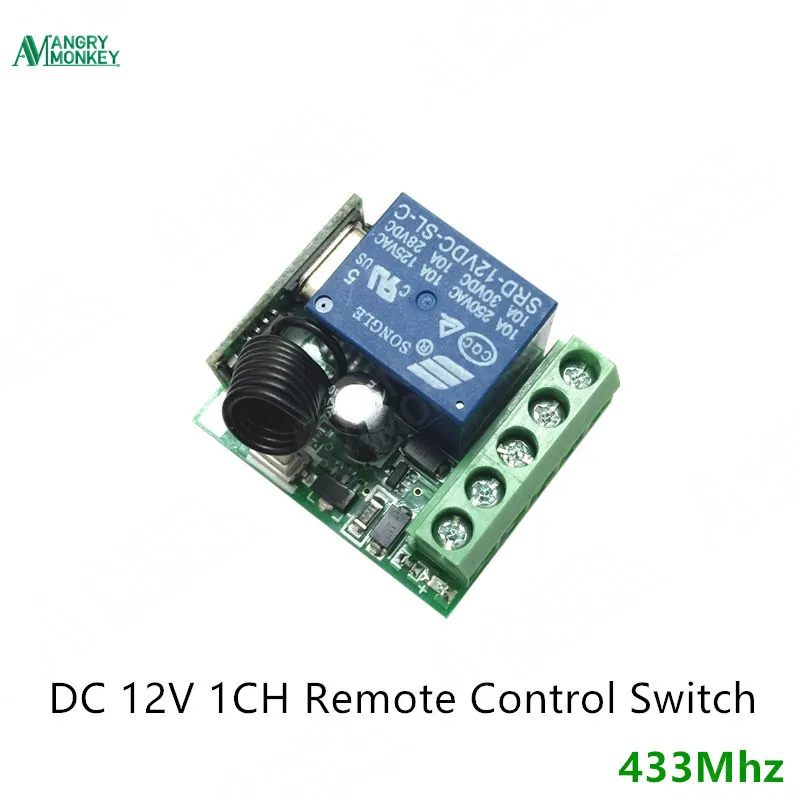

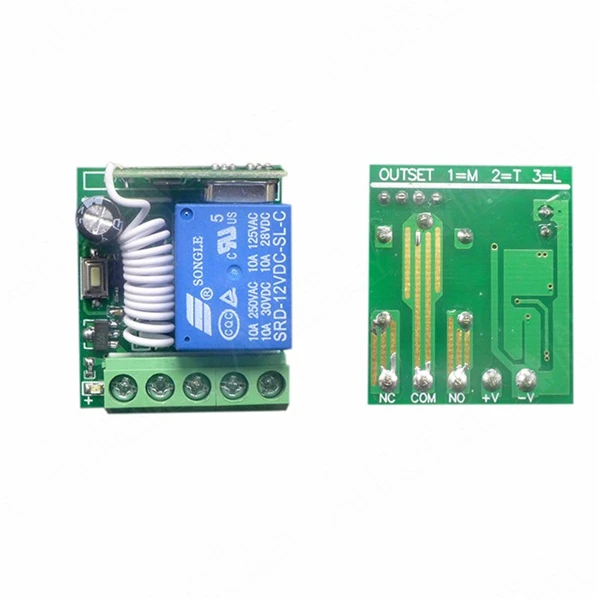

Размер печатной платы: 35*30*18 мм (Д, Ш, в)

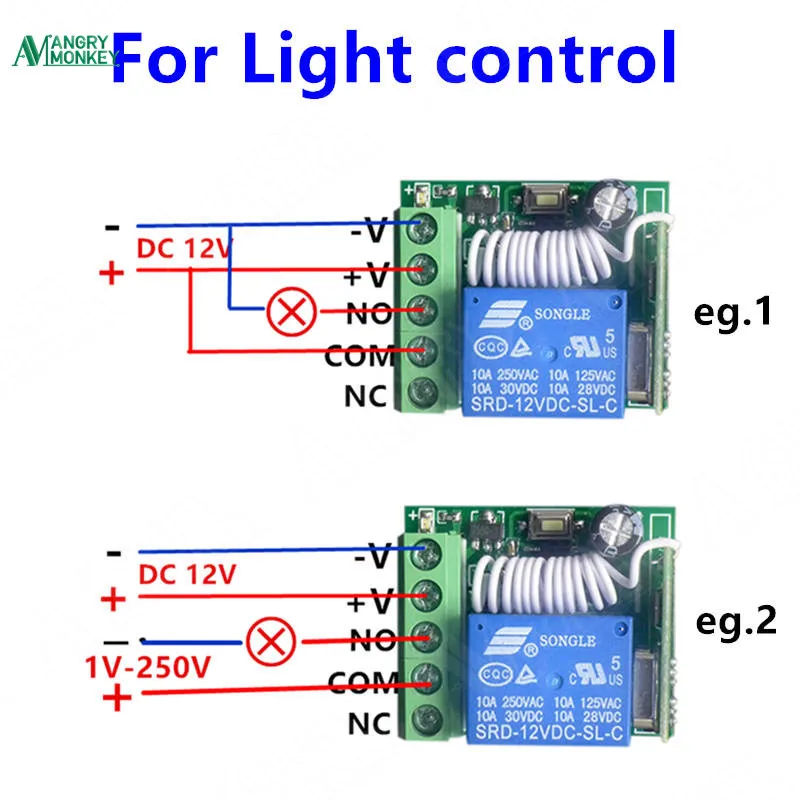

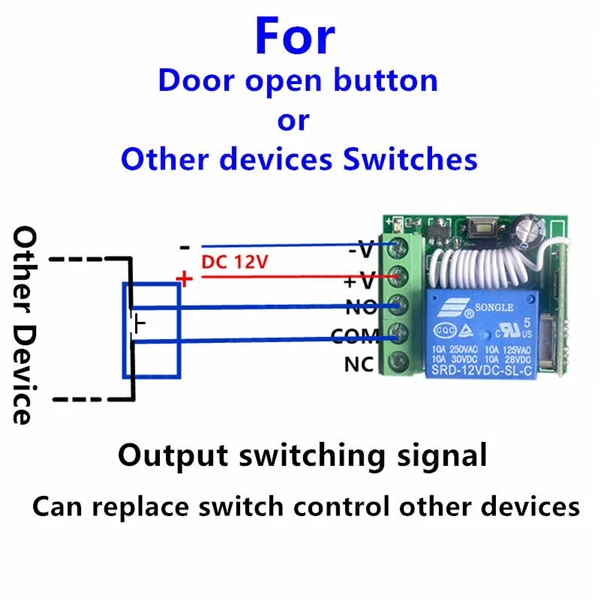

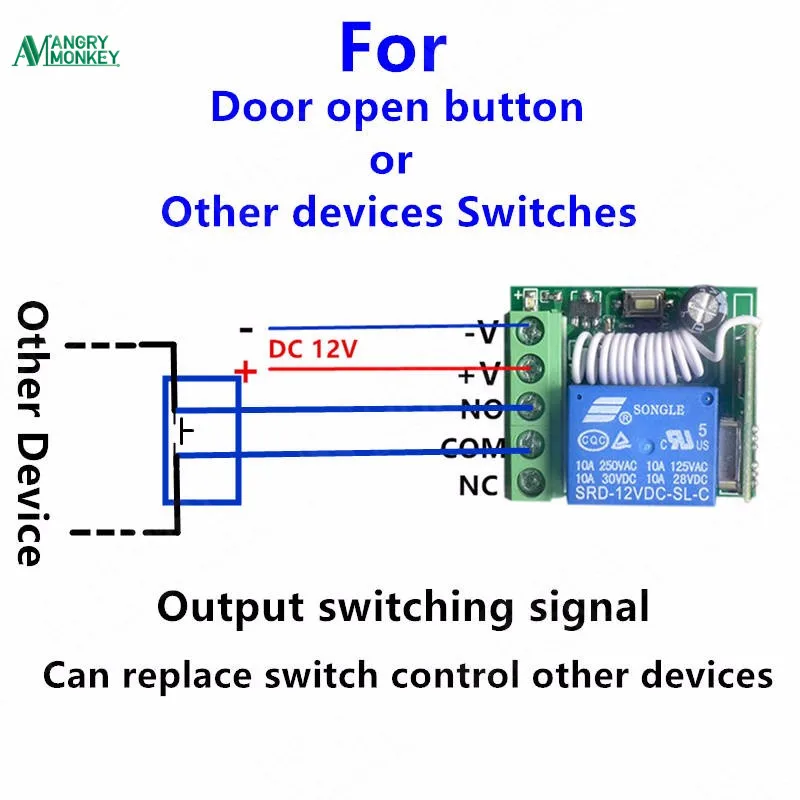

Схема проводки 1:

+ V : 12V + вход;

-В: 12V-вход;

НЕТ: выход, нормально открытый;

COM: выход, общий;

NC: выход, нормальное закрытие;

Как использовать

На странице сведений о товаре есть видео (демонстрация для использования),

Но вы должны использовать компьютер, чтобы увидеть его, вы не можете видеть его с помощью телефона.

О режиме работы:

Мгновенный:Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.

Переключатель:Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.

Фиксация:Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.

Очистка кода:

Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.

После очистки кода весь пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключения

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для "OFF".

Например: Кнопка A = ON, кнопка B = OFF

Нажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.

Нажмите кнопку дистанционного управления A.

Светодиодный фонарик 5 раз.

Нажмите кнопку дистанционного управления B.

Светодиодная вспышка 5 раз.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

A = ON , B = OFF.

Примечание:Система может хранить 50 шт. пультов, если пульт ДУ получит более 40Детали, Исходный пульт дистанционного управления будет потерян.
