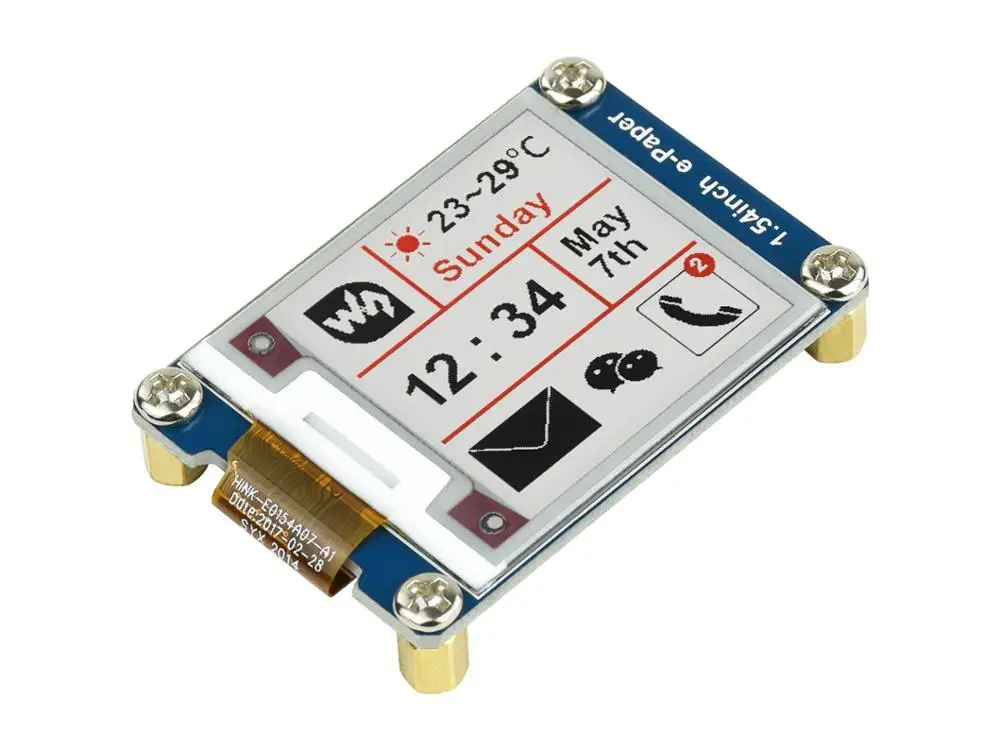

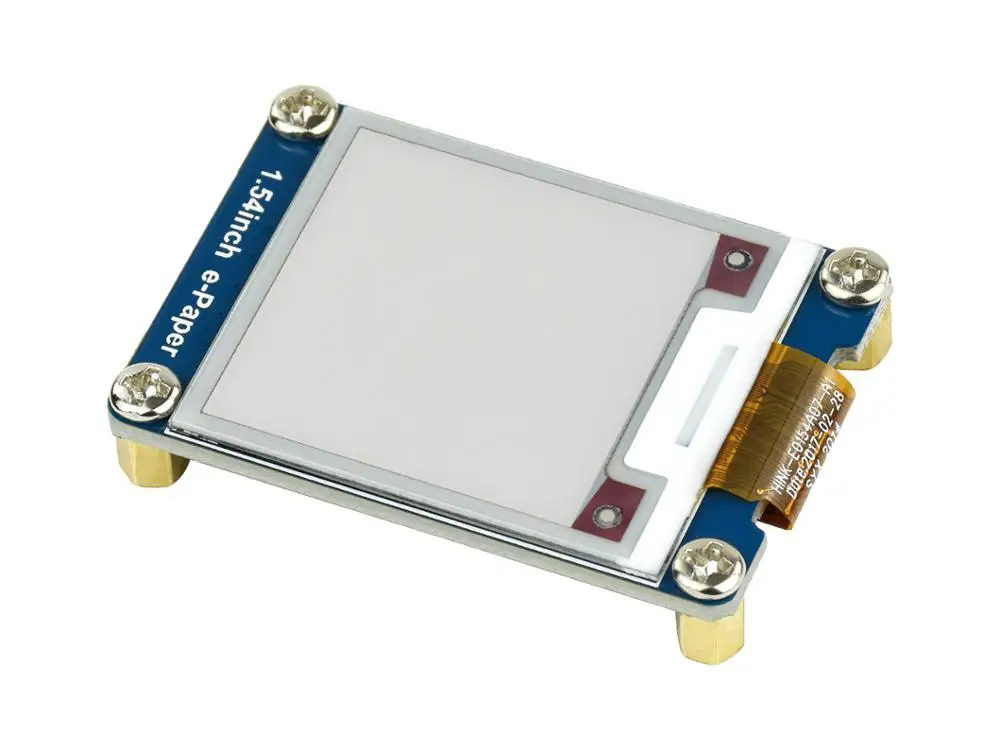

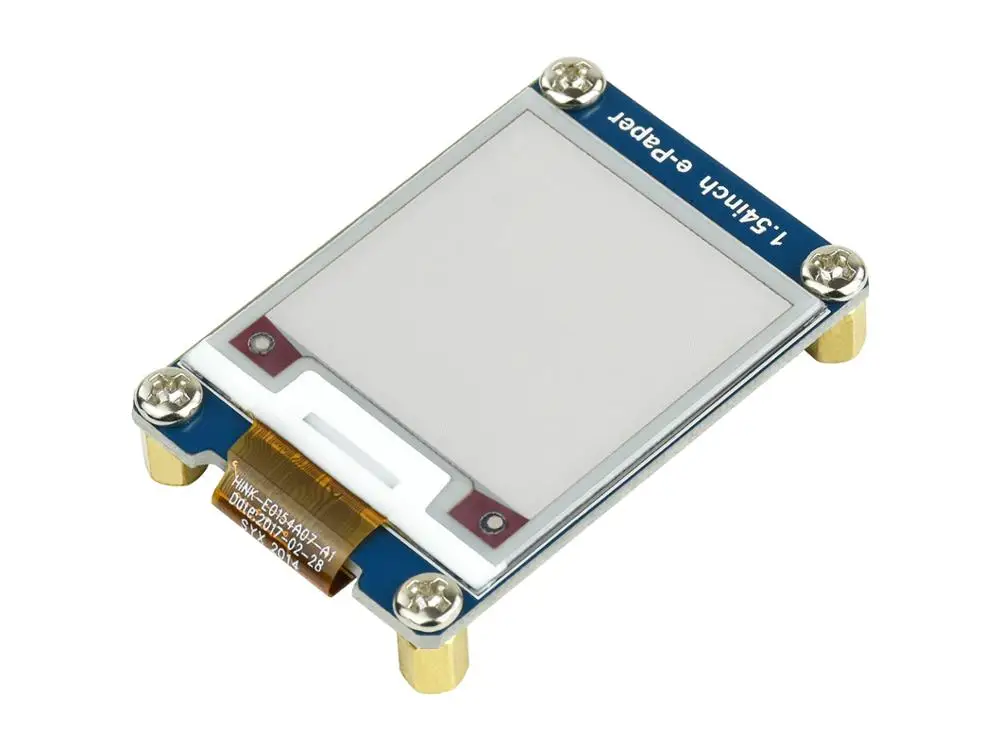

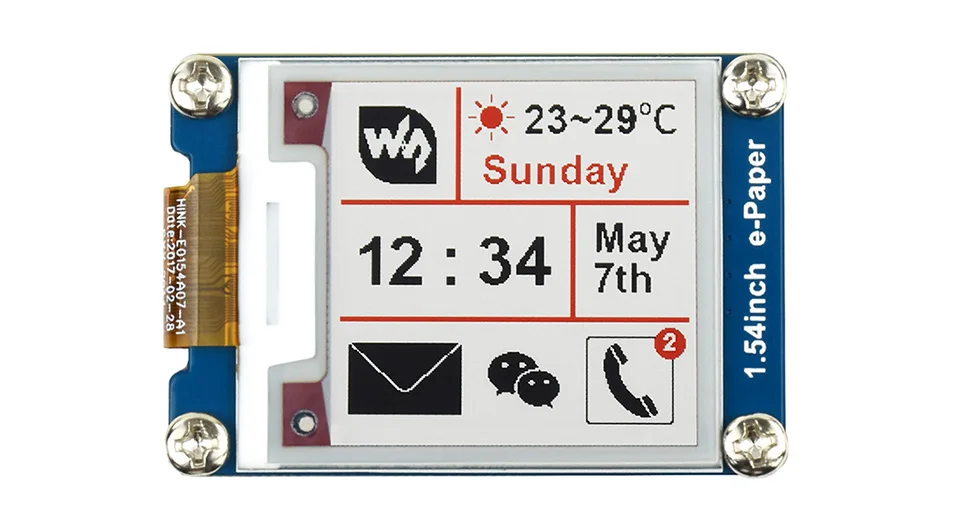

Электронная бумага Waveshare для Raspberry PiSTM32, 200x200, 1,54 дюйма, трехцветная, краснаябелаячерная, с интерфейсом SPI

Это модуль дисплея E-Ink, 1,54 дюйма, 200x200 разрешение, со встроенным контроллером, общаясь через интерфейс SPI, поддерживает красный, черный и белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания

Ультра низкое энергопотребление, в основном мощность требуется только для освежения

Интерфейс SPI, для соединения с контроллерами, такими как Raspberry Pi/Nucleo и т. д.

Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU

Поставляется с разработанными ресурсами и руководством (примеры для Raspberry Pi/Jetson Nano/STM32)

Рабочее напряжение: 3,3 V/5V

Интерфейс: 3-провод SPI, 4-провод SPI

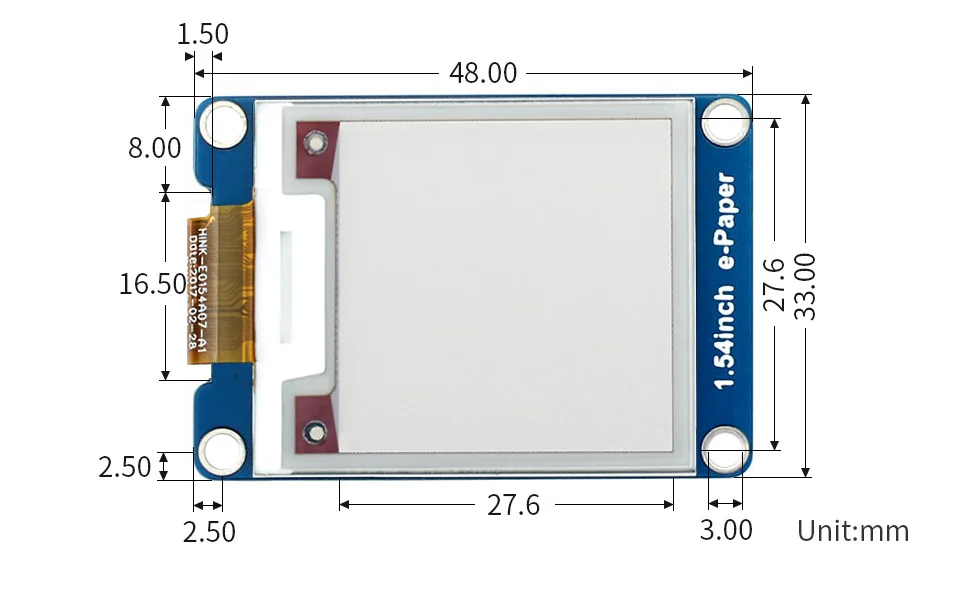

Размер контура: 48 мм × 33 мм

Размер дисплея: 27,6 мм × 27,6 мм

Точка шаг: 0,138 × 0,138

Разрешение: 200 × 200

Цвет дисплея: красный, черный, белый

Серый уровень: 2

Время полного обновления: 14s

Мощность обновления: 26,4 МВт (typ.)

Мощность в режиме ожидания: <0,017 МВт

Угол обзора: >170 °

Символ

Описание

VCC

3,3 V/5V

GND

Наземный

DIN

SPI MOSI pin

CLK

SPI SCK pin

CS

Выбор чипа SPI, низкая активность

Постоянный ток

Выбор данных/команд (высокий для данных, низкий для команды)

RST

Внешний сброс, низкий уровень активности

Занят

Выход состояния работы, низкий уровень активности

Вес:0,024 кг

1,54 дюймовый электронный бумажный модуль (B) x1

PH2.0 20 см 8pin x1

1

2

Вики:Флуоресцентный (B)

Номер детали

Цвета

Серые весы

Разрешение

Размер дисплея (мм)

Размер контура (мм)

Время полного обновления (ов)

Частичное обновление1

PI заголовок2

Интерфейс

1,02 дюймовый модуль электронной бумаги

Черный, белый

2

128 × 80

21,76 × 14,00

42,0 × 27,0

2

√

×

SPI

1,54 дюймовый модуль электронной бумаги

Черный, белый

2

200 × 200

27,60 × 27,60

48,0 × 33,0

2

√

×

SPI

1,54 дюймовый электронный бумажный модуль (B)

Красный, черный, белый

2

200 × 200

27,60 × 27,60

48,0 × 33,0

8

×

×

SPI

1,54 дюймовый электронный бумажный модуль (C)

Желтый, черный, белый

2

152 × 152

27,51 × 27,51

48,0 × 33,0

27

×

×

SPI

2,13 дюймовый e-Paper HAT

Черный, белый

2

250 × 122

48,55 × 23,71

65,0 × 30,2

2

√

√

SPI

2,13 дюймовый e-Paper HAT (B)

Красный, черный, белый

2

212 × 104

48,55 × 23,71

65,0 × 30,2

15

×

√

SPI

2,13 дюймовый e-Paper HAT (C)

Желтый, черный, белый

2

212 × 104

48,55 × 23,71

65,0 × 30,2

15

×

√

SPI

2,13 дюймовый e-Paper HAT (D)

Черный, белый

2

212 × 104

48,55 × 23,71

59,2 × 29,2

2

√

√

SPI

2,66 дюймовый модуль электронной бумаги

Черный, белый

2

296 × 152

30,704 × 60,088

37,0 × 83,5

6

√

×

SPI

2,7 дюймовый e-Paper HAT

Черный, белый

4

264 × 176

57,29 × 38,19

85,0 × 56,0

6

×

√

SPI

2,7 дюймовый e-Paper HAT (B)

Красный, черный, белый

2

264 × 176

57,29 × 38,19

85,0 × 56,0

15

×

√

SPI

2,9 дюймовый модуль электронной бумаги

Черный, белый

2

296 × 128

66,89 × 29,05

89,5 × 38,0

2

√

×

SPI

2,9 дюймовый электронный бумажный модуль (B)

Красный, черный, белый

2

296 × 128

66,89 × 29,05

89,5 × 38,0

15

×

×

SPI

2,9 дюймовый электронный бумажный модуль (C)

Желтый, черный, белый

2

296 × 128

66,89 × 29,05

89,5 × 38,0

15

×

×

SPI

2,9 дюймовый e-Бумага шляпа (D)

Черный, белый

2

296 × 128

66,90 × 29,06

79,0 × 36,7

2

√

√

SPI

4,2 дюймовый e-Бумага модуль

Черный, белый

4

400 × 300

84,80 × 63,60

103,0 × 78,5

4

×

×

SPI

4,2 дюймовый e-Бумага модуль (B)

Красный, черный, белый

2

400 × 300

84,80 × 63,60

103,0 × 78,5

15

×

×

SPI

4,2 дюймовый e-Бумага модуль (C)

Желтый, черный, белый

2

400 × 300

84,80 × 63,60

103,0 × 78,5

15

×

×

SPI

4,3 дюймовый e-Бумага UART модуля

Черный, белый

4

800 × 600

88,00 × 66,00

118,0 × 75,0

1,5

×

×

UART

5,65 дюймовый электронный бумажный модуль (F)

7 цветов

2

600 × 448

114,9 × 85,8

138,5 × 100,5

15

×

×

SPI

5,83 дюймовый e-Paper HAT (B)

Красный, черный, белый

2

648 × 480

119,232 × 88,320

125,4 × 99,5

20

×

√

SPI

5,83 дюймовый e-Paper HAT (C)

Желтый, черный, белый

2

600 × 448

118,8 × 88,26

125,4 × 99,5

26

×

√

SPI

6 дюймов e-Бумага шляпа

Черный, белый

16

800 × 600

122,4 × 90,6

138,4 × 101,8

<1

√

√

USB/SPI/I80/I2C

6 дюймов HD e-Paper HAT

Черный, белый

16

1448 × 1072

122,4 × 90,6

138,4 × 101,8

<1

√

√

USB/SPI/I80

7,5 дюймовый e-Бумага шляпа

Черный, белый

2

800 × 480

163,20 × 97,92

170,2 × 111,2

5

×

√

SPI

7,5 дюймов HD e-Бумага шляпа

Черный, белый

2

880 × 528

163,24 × 97,94

170,2 × 111,2

5

×

√

SPI

7,5 дюймовый e-Бумага шляпа (B)

Красный, черный, белый

2

800 × 480

163,20 × 97,92

170,2 × 111,2

16

×

√

SPI

7,5 дюймов HD e-Бумага шляпа (B)

Красный, черный, белый

2

880 × 528

163,24 × 97,94

170,2 × 111,2

21

×

√

SPI

7,5 дюймовый e-Бумага шляпа (C)

Желтый, черный, белый

2

640 × 384

163,20 × 97,92

170,2 × 111,2

16

×

√

SPI

7,8 дюймовый e-Бумага шляпа

Черный, белый

16

1872 × 1404

158,18 × 118,64

173,8 × 127,6

<1

√

√

USB/SPI/I80/I2C

9,7 дюймовый e-Бумага шляпа

Черный, белый

16

1200 × 825

202,8 × 139,43

218,8 × 156,4

<1

√

√

USB/SPI/I80/I2C

10,3 дюймовый e-Бумага шляпа (D)

Черный, белый

16

1872 × 1404

209,66 × 157,25

227,7 × 165,8

<1

√

√

USB/SPI/I80/I2C

12,48 дюймовый модуль электронной бумаги

Черный, белый

2

1304 × 984

252,98 × 190,90

280,0 × 229,5

<8

×

√

SPI

12,48 дюймовый электронный бумажный модуль (B)

Красный, черный, белый

2

1304 × 984

252,98 × 190,90

280,0 × 229,5

<16

×

√

SPI

Это занимает около 0,3 s для частичное обновление

Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат
