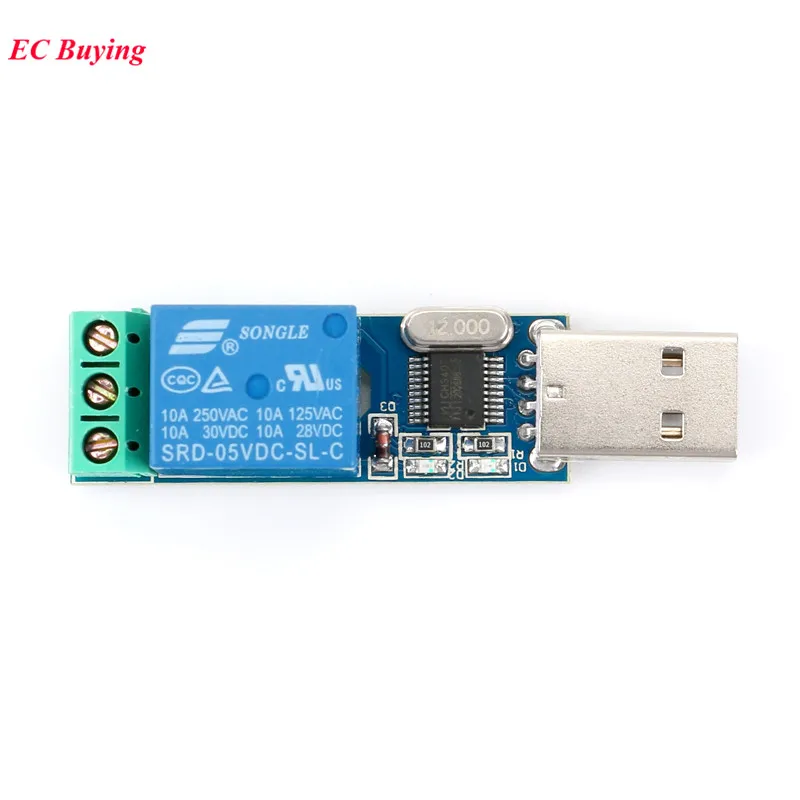

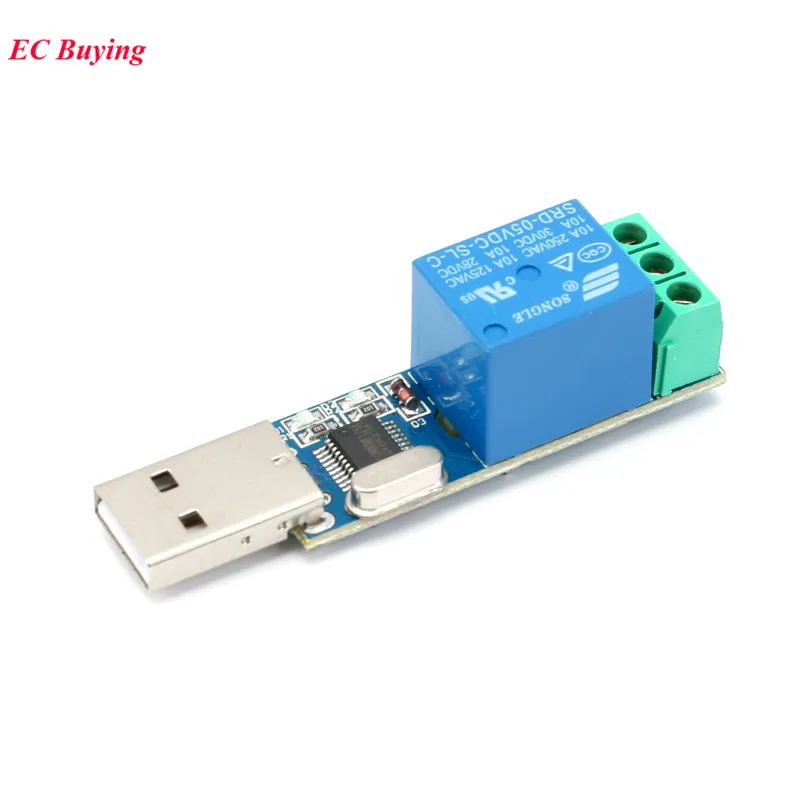

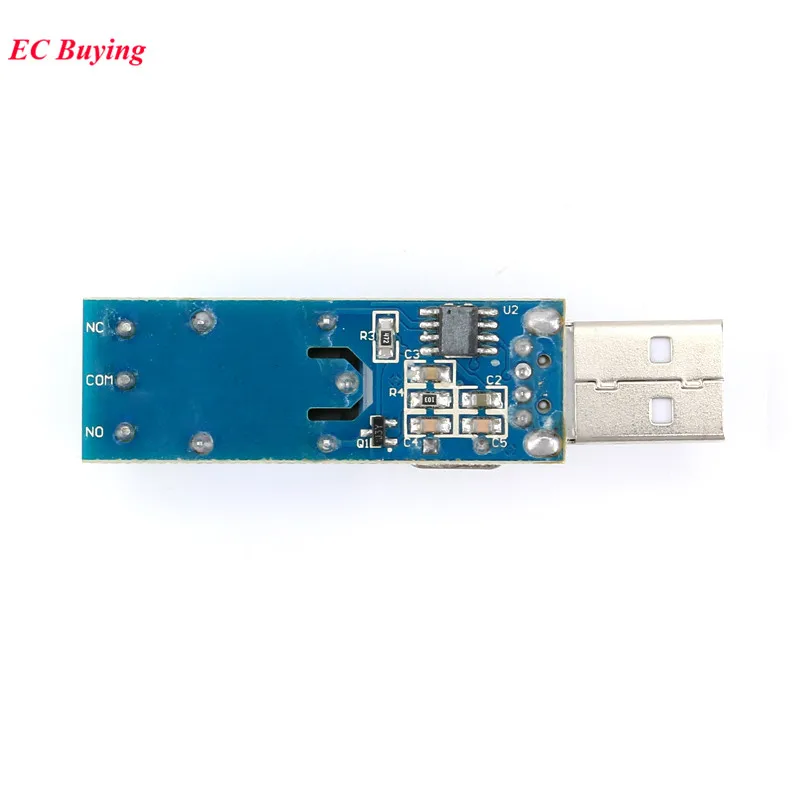

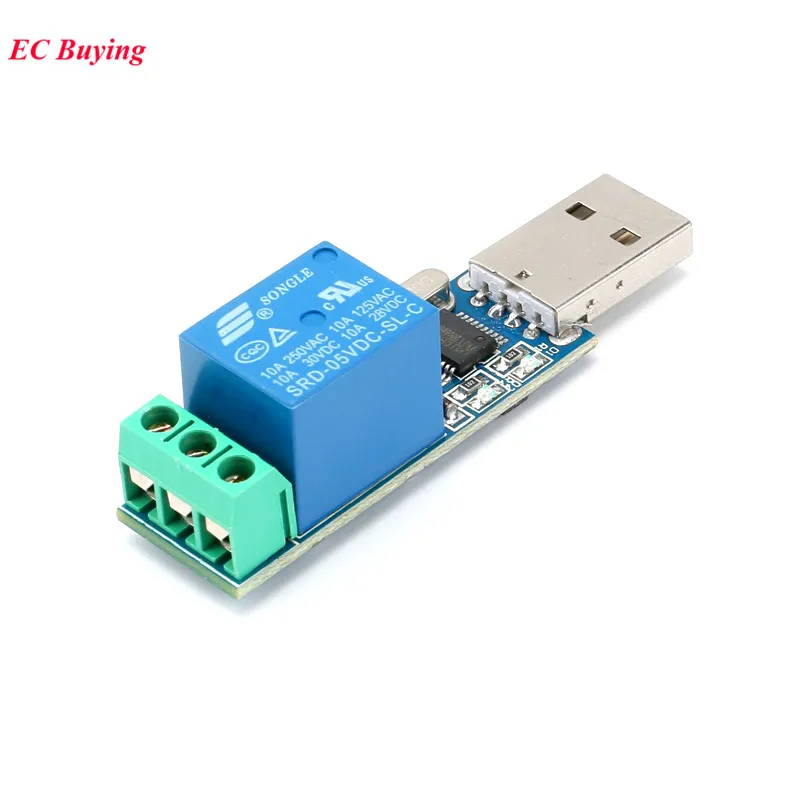

LCUS-1 Тип релейный модуль USB электронный Преобразователь PCB USB Интеллектуальный переключатель управления

LCUS-1 Тип релейный модуль USB электронный Преобразователь PCB USB Интеллектуальный переключатель управления

Введение:

LCUS-1 релейный модуль USB оснащен стабильной производительностью USB для последовательного чипа и микроконтроллеров, компьютер может использоваться в программном обеспечении для отладки последовательного порта для отправки команды последовательного порта для управления реле Вкл и ВЫКЛ.

Параметры продукта:

Чип контроллера: Встроенный высокопроизводительный микроконтроллер

Чип управления: Встроенный CH340 USB чип управления

Светодиодный индикатор: Встроенный светодиодный индикатор питания и светодиодный релейный индикатор

Реле: Встроенные реле 5 В, 10 а/250 В переменного тока, 10 А/30 В постоянного тока, длительный срок службы реле, может быть непрерывной тягой 10 миллионов

Функция защиты: с защитой от перегрузки по току и релейной защитой диодов.

Эксплуатация:

Шаг 1: релейный модуль USB в компьютер, установите CH340 USB на драйвер последовательного чипа

Шаг 2: Откройте STC-ISP, программное обеспечение для последовательной отладки SSCOM32, выберите скорость передачи данных 9600, в шестигранной (шестигранной) форме, чтобы отправить A0 01 01 A2, чтобы открыть реле; hex (шестигранной) отправьте форму A0 01 00 A1, чтобы выключить реле, вы можете выбрать отправку вручную или автоматически. Следующее: SSCOM332 серийный отладки программного обеспечения, например:

Отправка вручную

Выберите скорость передачи данных 9600, проверьте «HEX send», введите команду A0 01 01 A2 или A0 01 00 A1, точка «send», вы можете включить или выключить реле

Отправка вручную

Выберите скорость передачи данных 9600, нажмите на интерфейс SSCOM32 в разделе «расширение», введите команду a0 01 01 A2 и A0 01 00 A1, проверьте «HEX send», введите автоматический цикл, чтобы отправить интервал, проверьте «автоматический цикл», реле может быть автоматически включено и выключено
