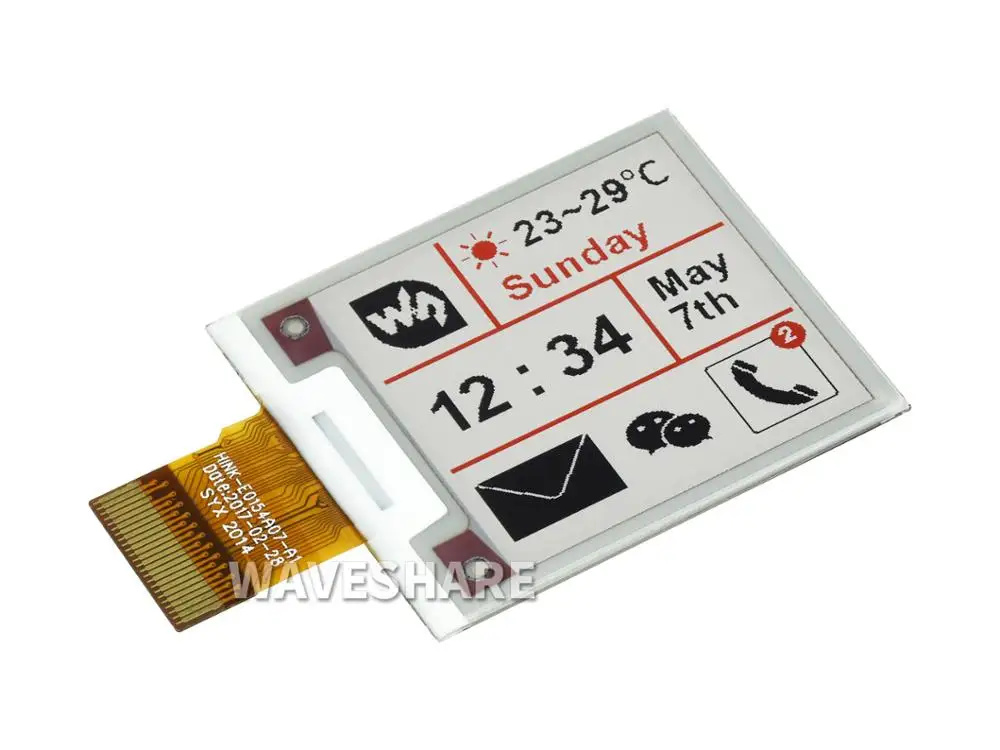

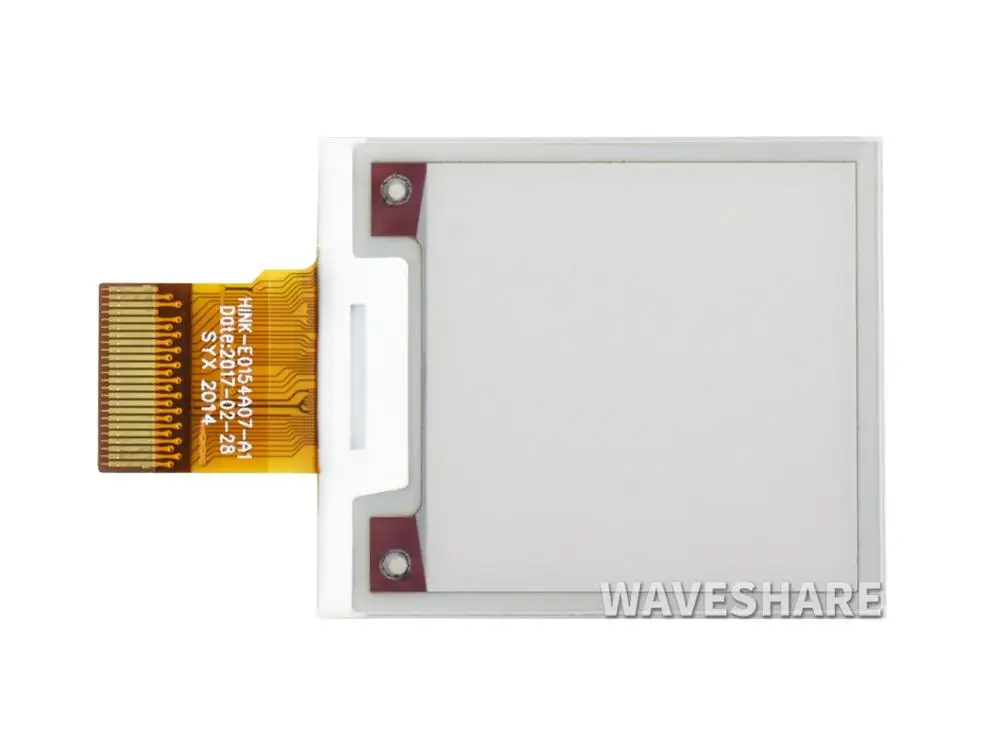

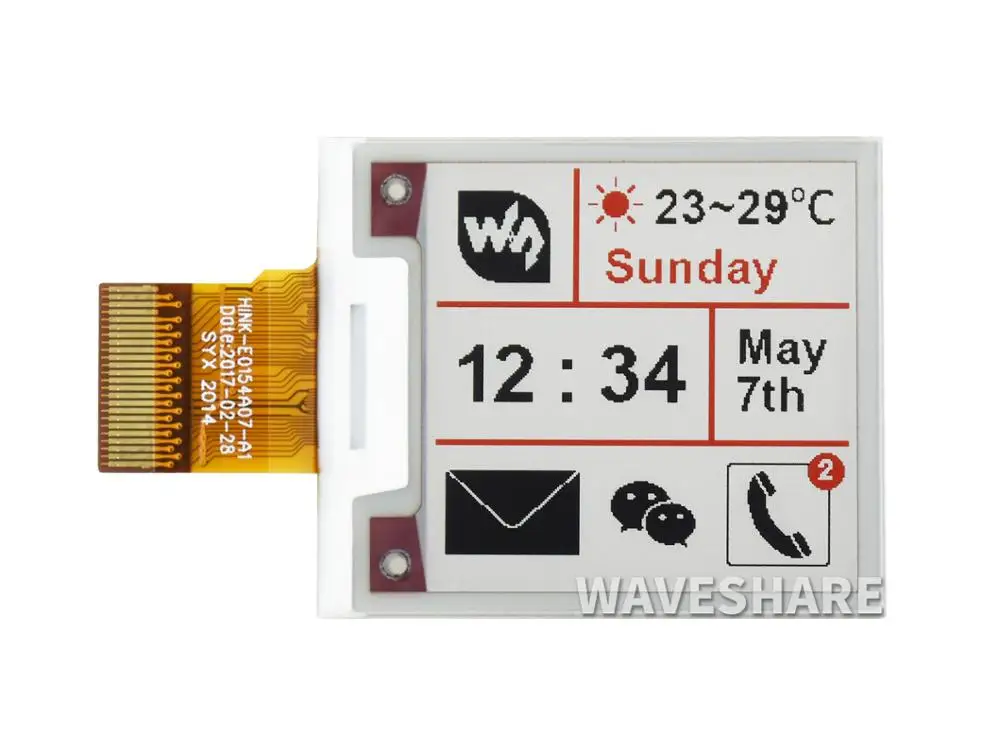

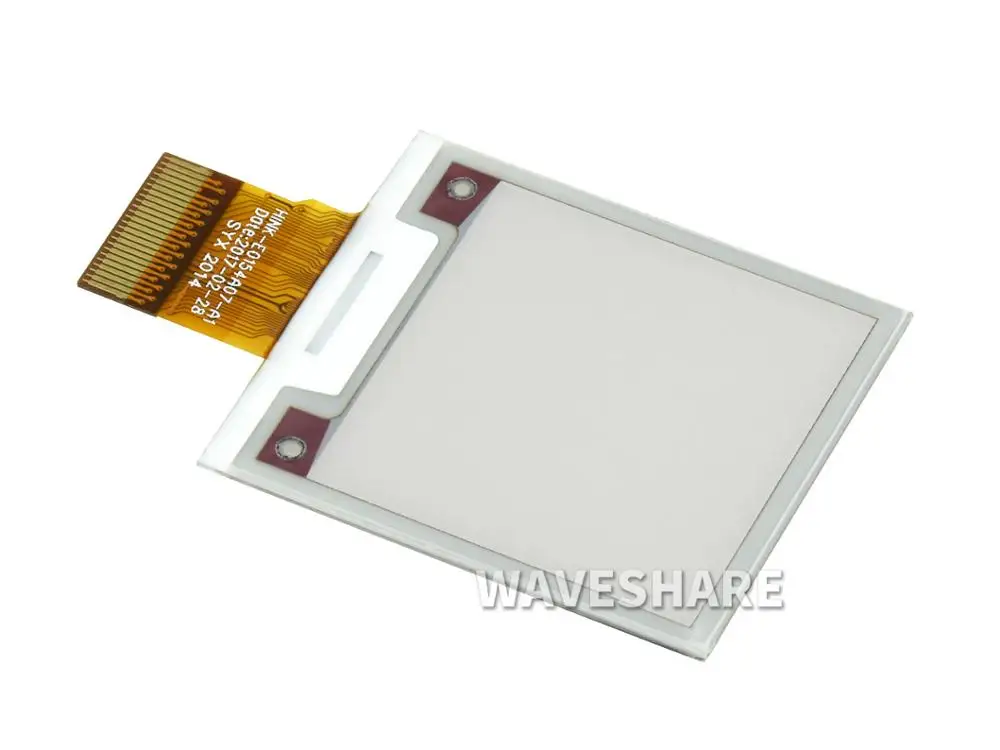

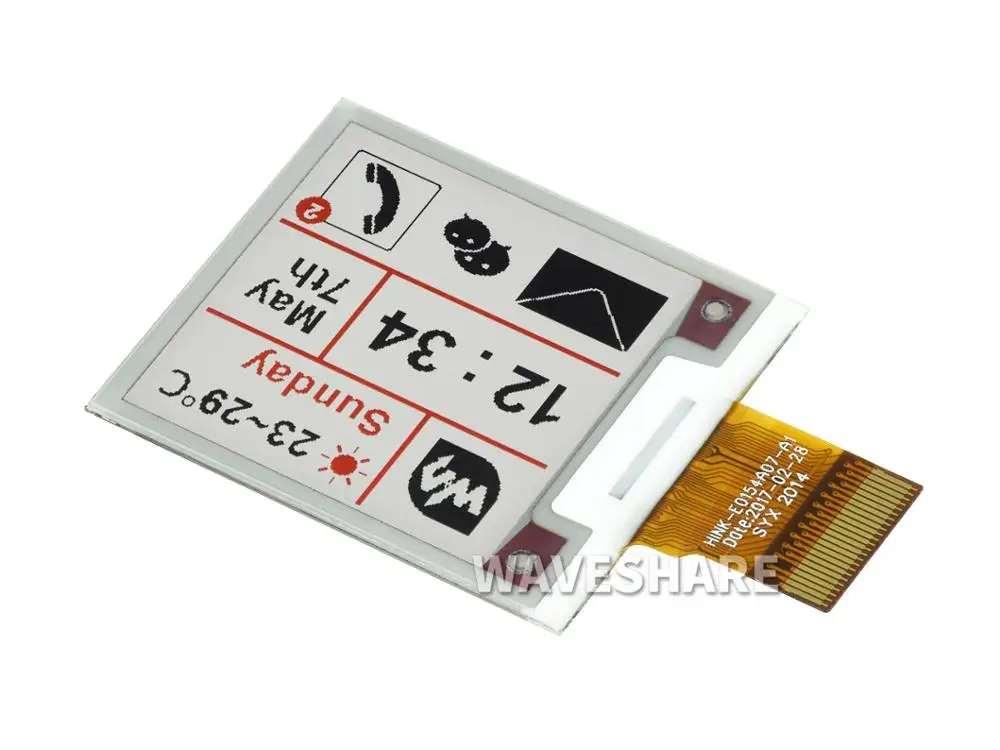

Электронная бумага 1,54 дюйма (B) 200x200, трехцветная, красная, черная, белая, необработанная панель дисплея, без печатной платы, без подсветки SPI, сверхнизкое потребление
Development Board Store - Надежность 97.5%
Более 1496 подписчиков, дата открытия магазина 18.02.2013
- Положительные оценки: 98% (85)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 14.09.2024
1 Отзывов
2 Заказов
Это E-Ink raw display, 1,54 дюйма, 200x200 разрешение, со встроенным контроллером, общаясь через SPI интерфейс, поддерживает красный, черный и белый трехцветный дисплей.
Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.
ОсобенностиНет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания
Ультра низкое энергопотребление, в основном мощность требуется только для освежения
Поставляется с разработанными ресурсами и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/STM32)
Технические характеристикиРабочее напряжение: 3,3 V
Интерфейс: 3-провод SPI, 4-провод SPI
Размер контура: 31,8 мм × 37,32 мм × 1,05 мм
Размер дисплея: 27,6 мм × 27,6 мм
Точка шаг: 0,138 × 0,138
Разрешение: 200 × 200
Цвет дисплея: красный, черный, белый
Серый уровень: 2
Время полного обновления: 14s
Мощность обновления: 26,4 МВт (typ.)
Мощность в режиме ожидания: <0,017 МВт
Угол обзора: >170 °
Ресурсы для развитияВики:Флуоресцентный (B)
ПосылкаВес:0,003 кг
Примечание: Это необработанный дисплей, вы также можете купить Собранный вариант для легкого тестирования и сравнения:1,54 дюймовый электронный бумажный модуль (B)
1,54 дюймовая электронная бумага (B) x1
Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:
Шляпа водителя из электронной бумаги(Универсальный)
Защитная пленка для электронной бумаги(Arduino/NUCLEO)
Электронная бумага ESP8266 плата драйвера(WiFi)
Электронная бумага ESP32 плата драйвера(WiFi / Bluetooth)
Номер детали
Цвета
Серые весы
Разрешение
Размер дисплея (мм)
Размер контура (мм)
Время полного обновления (ов)
Частичное обновление
Интерфейс
1,02 дюймовая электронная бумага
Черный, белый
2
128 × 80
21,76 × 14,00
32,57 × 18,60 × 0,98
2
√
SPI
1,54 дюймовая электронная бумага
Черный, белый
2
200 × 200
27,60 × 27,60
37,32 × 31,80 × 1,05
2
√
SPI
1,54 дюймовая электронная бумага (B)
Красный, черный, белый
2
200 × 200
27,60 × 27,60
37,32 × 31,80 × 1,05
8
×
SPI
1,54 дюймовая электронная бумага (C)
Желтый, черный, белый
2
152 × 152
27,51 × 27,51
37,30 × 31,80 × 0,98
27
×
SPI
2,13 дюймовая электронная бумага
Черный, белый
2
250 × 122
48,55 × 23,71
59,20 × 29,20 × 1,05
2
√
SPI
2,13 дюймовая электронная бумага (B)
Красный, черный, белый
2
212 × 104
48,55 × 23,71
59,20 × 29,20 × 0,98
15
×
SPI
2,13 дюймовая электронная бумага (C)
Желтый, черный, белый
2
212 × 104
48,55 × 23,71
59,20 × 29,20 × 0,98
15
×
SPI
2,13 дюймовая электронная бумага (D)
Черный, белый
2
212 × 104
48,55 × 23,71
59,20 × 29,20 × 0,30
2
√
SPI
2,66 дюймовая электронная бумага
Черный, белый
2
296 × 152
30,704 × 60,088
36,304 × 71,820 × 1,00
6
√
SPI
2,7 дюймовая электронная бумага
Черный, белый
4
264 × 176
57,29 × 38,19
70,42 × 45,80 × 0,98
6
×
SPI
2,7 дюймовая электронная бумага (B)
Красный, черный, белый
2
264 × 176
57,29 × 38,19
70,42 × 45,80 × 0,98
15
×
SPI
2,9 дюймовый e-Бумага
Черный, белый
2
296 × 128
66,89 × 29,05
79,00 × 36,70 × 1,05
2
√
SPI
2,9 дюймовый e-Бумага (B)
Красный, черный, белый
2
296 × 128
66,89 × 29,05
79,00 × 36,70 × 1,18
15
×
SPI
2,9 дюймовый e-Бумага (C)
Желтый, черный, белый
2
296 × 128
66,89 × 29,05
79,00 × 36,70 × 1,18
15
×
SPI
2,9 дюймовый e-Бумага (D)
Черный, белый
2
296 × 128
66,90 × 29,06
79,00 × 36,70 × 0,34
2
√
SPI
4,2 дюймовый e-Бумага
Черный, белый
4
400 × 300
84,80 × 63,60
91,00 × 77,00 × 1,18
4
×
SPI
4,2 дюймовый e-Бумага (B)
Красный, черный, белый
2
400 × 300
84,80 × 63,60
90,10 × 77,00 × 1,18
15
×
SPI
4,2 дюймовый e-Бумага (C)
Желтый, черный, белый
2
400 × 300
84,80 × 63,60
90,10 × 77,00 × 1,18
15
×
SPI
5,83 дюймовая электронная бумага (B)
Красный, черный, белый
2
648 × 480
119,232 × 88,320
125,40 × 99,50 × 1,18
20
×
SPI
5,83 дюймовая электронная бумага (C)
Желтый, черный, белый
2
600 × 448
118,80 × 88,26
125,40 × 99,50 × 1,18
26
×
SPI
6 дюймов HD e-Бумага
Черный, белый
16
1448 × 1072
122,40 × 90,60
138,40 × 101,80 × 1,01
<1
√
Параллельный порт
7,5 дюймовый e-Бумага
Черный, белый
2
800 × 480
163,20 × 97,92
170,20 × 111,20 × 1,18
5
×
SPI
7,5 дюймов HD e-Бумага
Черный, белый
2
880 × 528
163,24 × 97,94
170,20 × 111,20 × 1,25
5
×
SPI
7,5 дюймовый e-Бумага (B)
Красный, черный, белый
2
800 × 480
163,20 × 97,92
170,20 × 111,20 × 1,18
16
×
SPI
7,5 дюймов HD e-Бумага (B)
Красный, черный, белый
2
880 × 528
163,24 × 97,94
170,20 × 111,20 × 1,25
21
×
SPI
7,5 дюймовый e-Бумага (C)
Желтый, черный, белый
2
640 × 384
163,20 × 97,92
170,20 × 111,20 × 1,18
16
×
SPI
7,8 дюймовый e-Бумага
Черный, белый
16
1872 × 1404
158,18 × 118,64
173,80 × 127,60 × 0,78
<1
√
Параллельный порт
9,7 дюймовый e-Бумага
Черный, белый
16
1200 × 825
202,8 × 139,43
218,80 × 156,425 × 1,15
<1
√
Параллельный порт
10,3 дюймовый e-Бумага (D)
Черный, белый
16
1872 × 1404
209,66 × 157,25
227,70 × 165,80 × 0,647
<1
√
Параллельный порт
12,48 дюймовая электронная бумага
Черный, белый
2
1304 × 984
252,98 × 190,90
261,50 × 211,00 × 0,30
<8
×
SPI
12,48 дюймовая электронная бумага (B)
Красный, черный, белый
2
1304 × 984
252,98 × 190,90
261,50 × 211,00 × 0,30
<16
×
SPI
