Описание

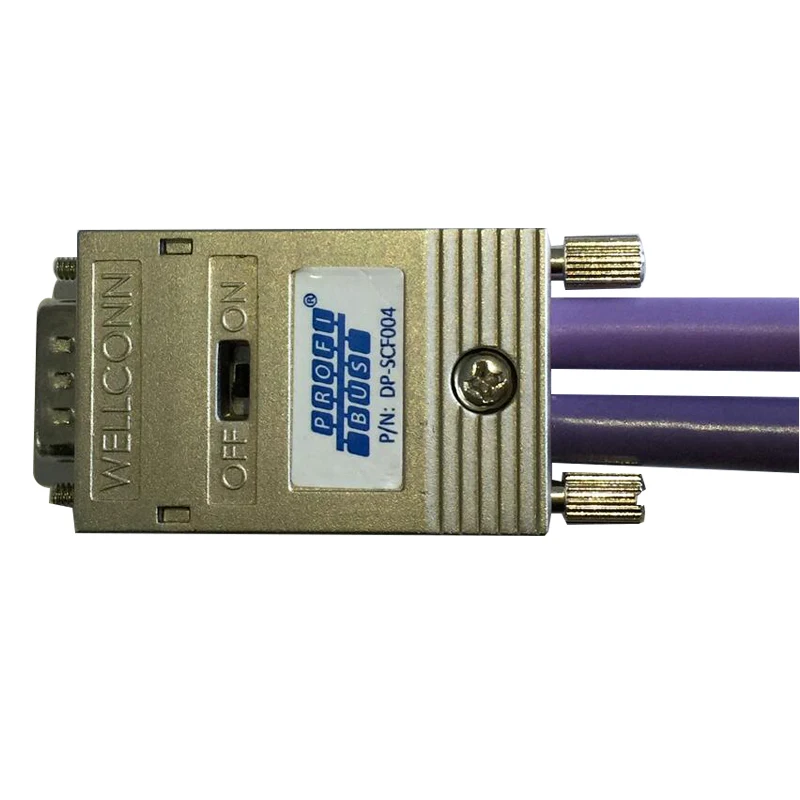

Разъем интерфейса Profibus: DP-SCF004 специально разработан для использования в системах PROFIBUS до 12 Мбит/с. С ZnAl, оцинкованным металлическим корпусом и размером 32 мм * 50 мм, вероятно, самый маленький соединитель Profibus в мире; В условиях поля, обеспечивает удобное и быстрое подключение входящего и исходящего кабеля шины, Используется для PROFIBUS кабелей с твердым или многожильным медным проводником.
Конечный резистор уже интегрирован вместе. Он может быть подключен извне с помощью скользящего переключателя. В то же время сегмент исходящей шины выключен. Это позволяет легко запускать сегмент по сегментам, в то время как неверно прекращается.
Кроме того, корпус разъема с высококачественной защитой гарантирует высокий иммунитет от помех даже при максимальной скорости передачи.
Разъемы предназначены для всех стандартных кабелей PROFIBUS с внешним диаметром 8 мм (типы A и B). Если используется кабель быстрого подключения, очень легко работать, прокладка кабеля и отдельных проводов, вставьте в разъем, завинтите его и закройте и прикрутите крышку вращающегося корпуса одним винтом.

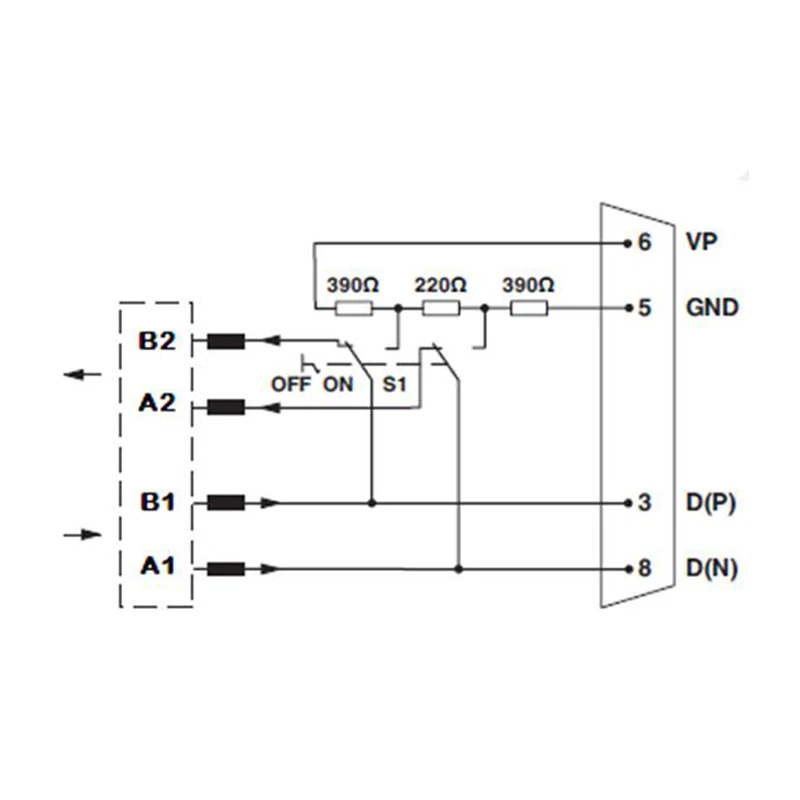

Диаграмма функционального блока на рис. 1
Размеры:

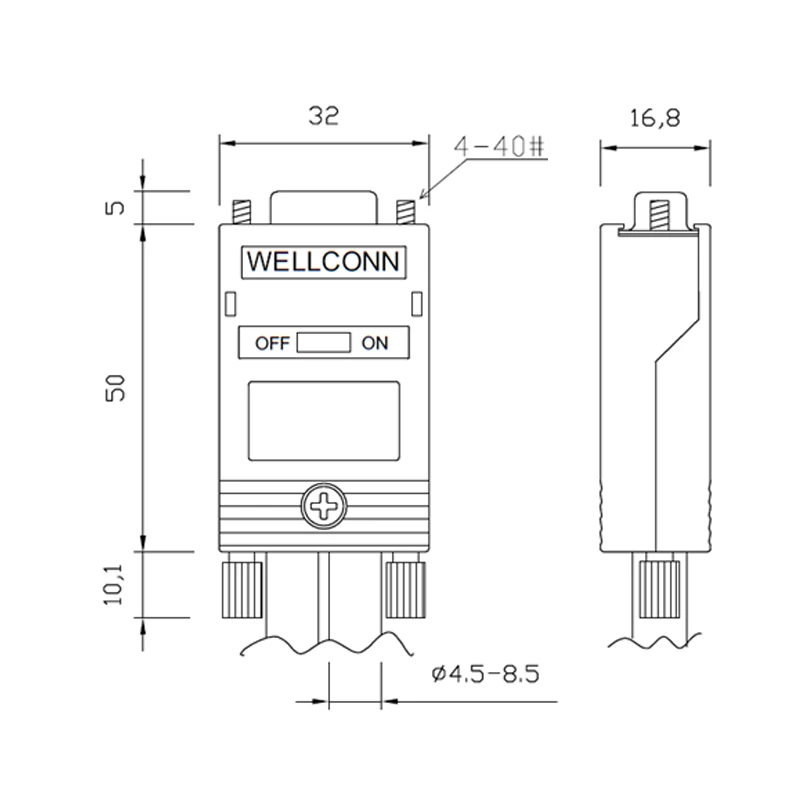

Рис. 2 Размеры (в мм)
Технические данные для DP-SCF004
Разъем: 9-pos. D-SUB Штекерный разъем
Кабель питания: угол 180 °
Сечение проводника (Винтовые клеммные блоки)
Твердое тело: 0,14 м ㎡ до 1,5 м ㎡
Мель: 0,14 м ㎡ до 1 м ㎡
AWG: AWG26-16
Циклы соединителя: > 400
Диаметр кабеля: 6 мм (0,177 〞)-8,0 мм (0,325 〞)
Скорость передачи данных: в соответствии с макс. 12 Мбит/с
Диапазон температур: от-40 °C до + 75 °C
Степень защиты: IP40
Материал корпуса: ZnAl, оцинкованный
Резисторы: 220 /390 Ω, может быть с поддержкой внешне
Норминное напряжение Un: 60 В переменного тока/постоянного тока
Норминальный ток в: 2 А
Назначение штифта: 3, 5, 6, 8 (см. Рис. 1)
Инструкции по подключению
Рис. 3 длина зачистки для кабеля шины (размеры в мм)
• Прокладка проводов в соответствии с рис. 3.
• Отстегните винты корпуса и откройте вращающуюся крышку корпуса.

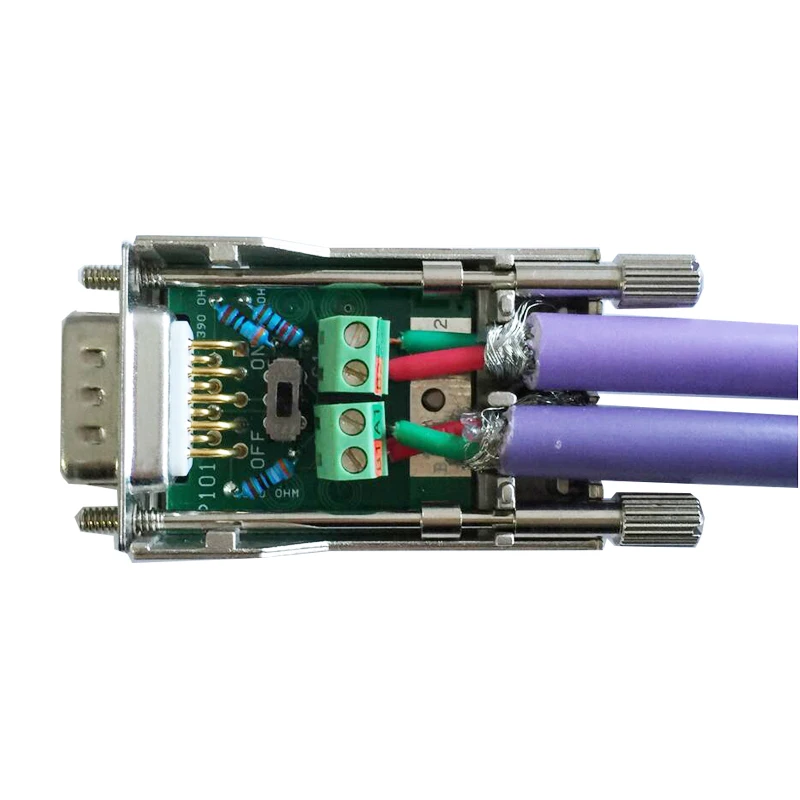

• Закрутите зачищенные провода в соответствующие контакты соединительного блока.
• Всегда подключайте кабель входящей шины (шина внутри) к контактным точкам A1/B1 (даже при запуске автобусной системы).
• Всегда подключайте кабель исходящей шины (выход шины) к контактным точкам A2/B2
• Наконец, закройте и прикрутите крышку вращающегося корпуса, это создает защитное соединение и Снятие напряжения для автобусной линии.
Рис. 4 аксессуары, натяжение кабеля
Концевой резистор
Активирующий резистор и отключение исходящих кабелей шины
Концевые резисторы активируются в начале и конце автобусной системы с помощью скользящего переключателя. Соединительные клеммные блоки (A2/B2) для исходящего автобусного кабеля одновременно отключены.
Концевой резистор должен быть деактивирован во всех других узловых точках автобусной системы.
Линейное расширение согласно спецификации PROFIBUS
