DSO FNIRSI-150 цифровой карманный осциллограф в комплекте 1MSas 200 кГц аналоговая полоса пропускания поддержка 80 кГц PWM и обновление прошивки

Примечание: нажмите на картинку, оплатите соответствующую цену,

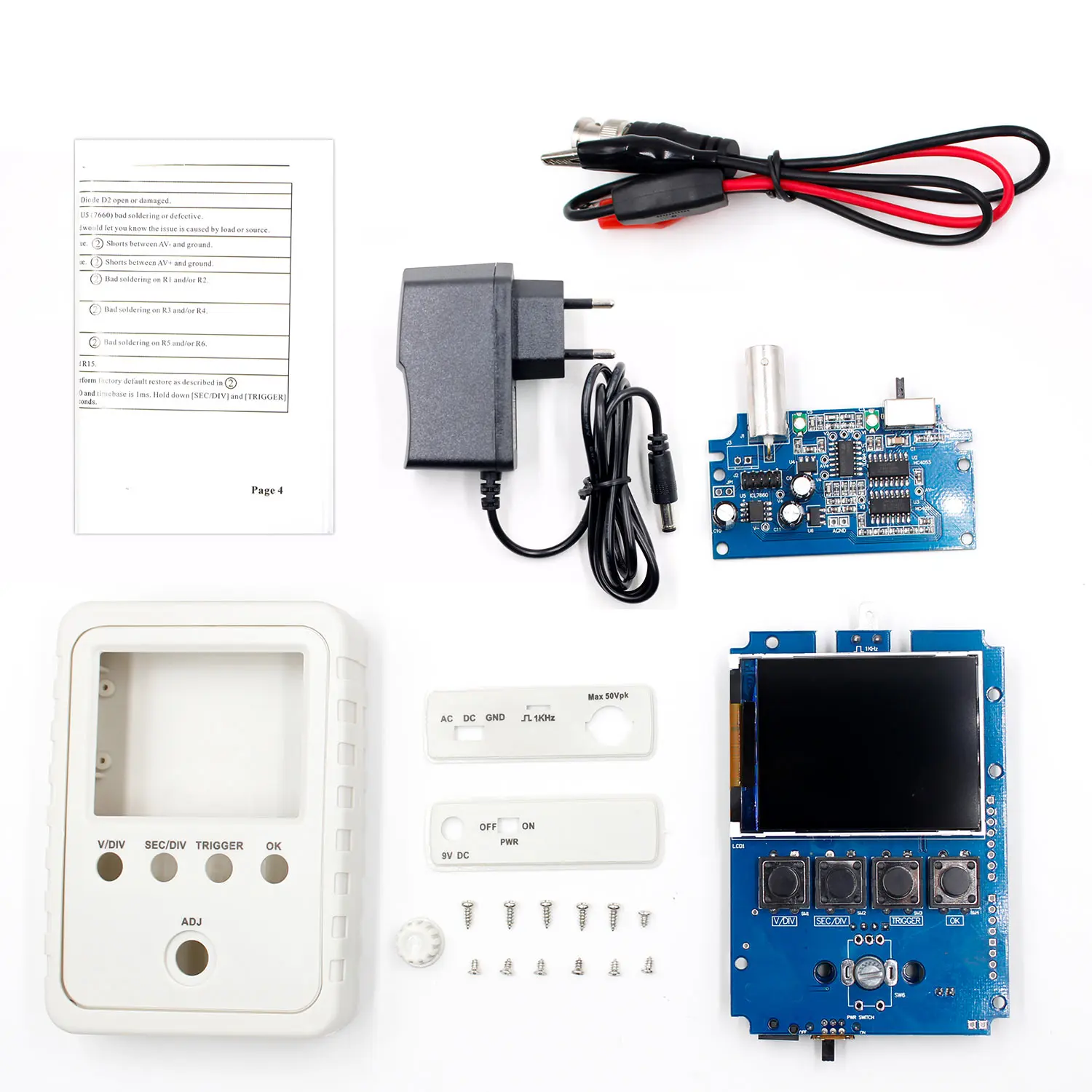

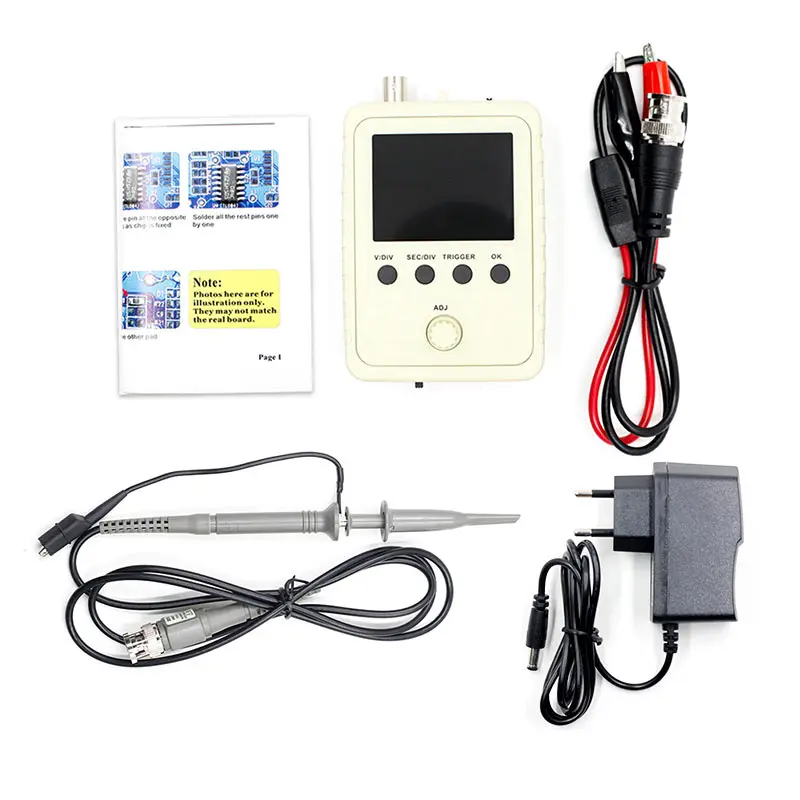

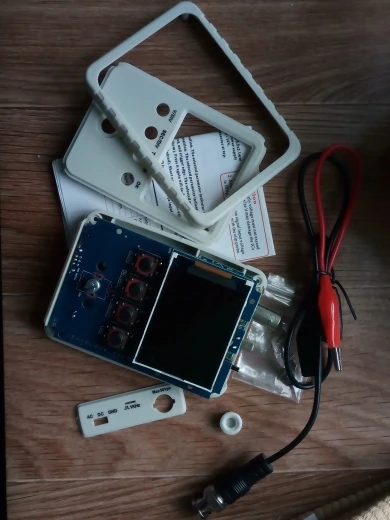

Это посылка, которую вы получите

Особенности:

Принимает ARM Cortex-M3 процессор, а включают в себя 2,4 цветным экраном тонкопленочной технологии (тпт).

Используется для вторичной разработки на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.

Поставляется с инструкциями, прост в установке и эксплуатации.

С автоматическим/нормальным/одиночным триггером, легко захватывает форму волны момента.

Доступный триггер подъема или падения края.

Наблюдательная предыдущая форма сигнала перед запуском (отрицательная задержка).

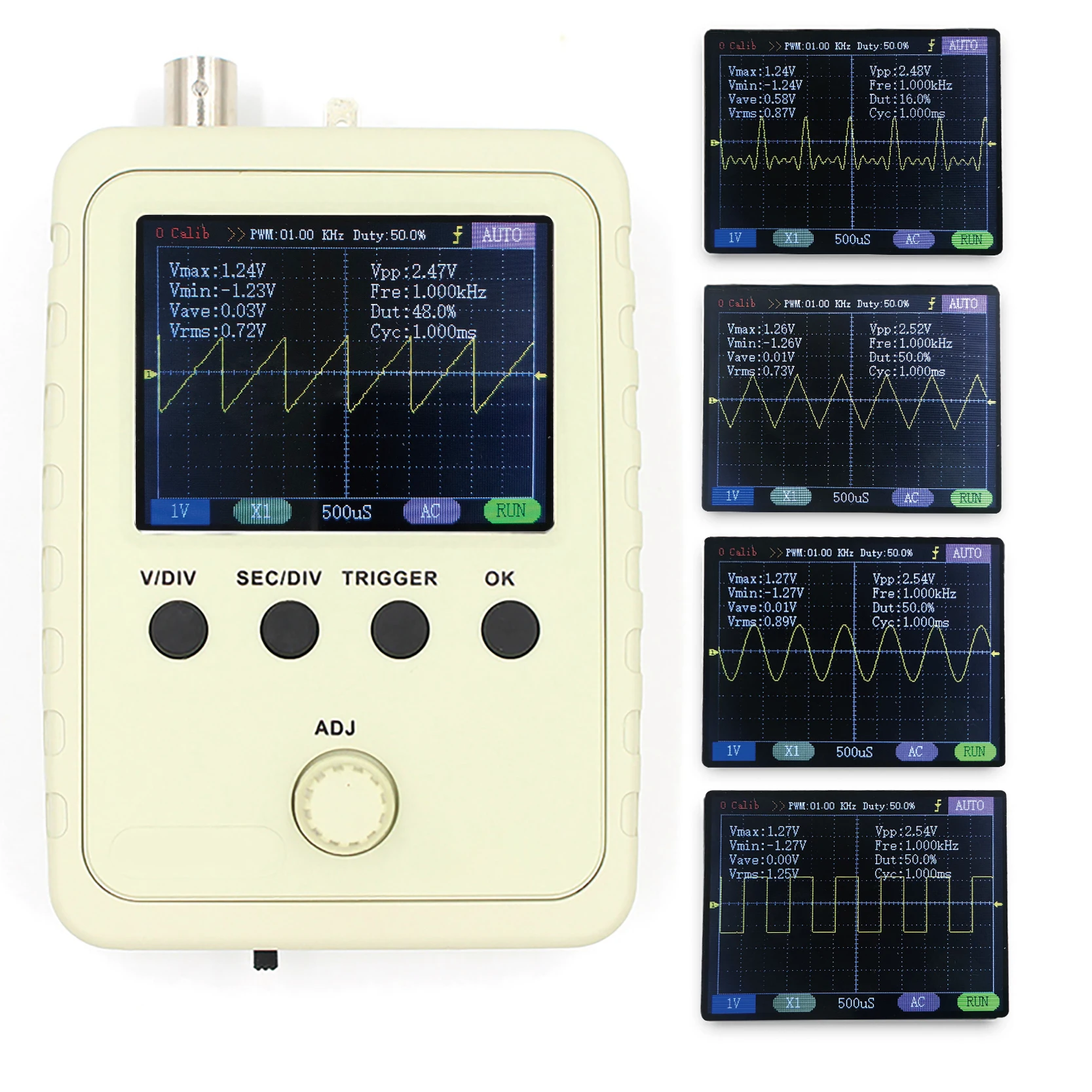

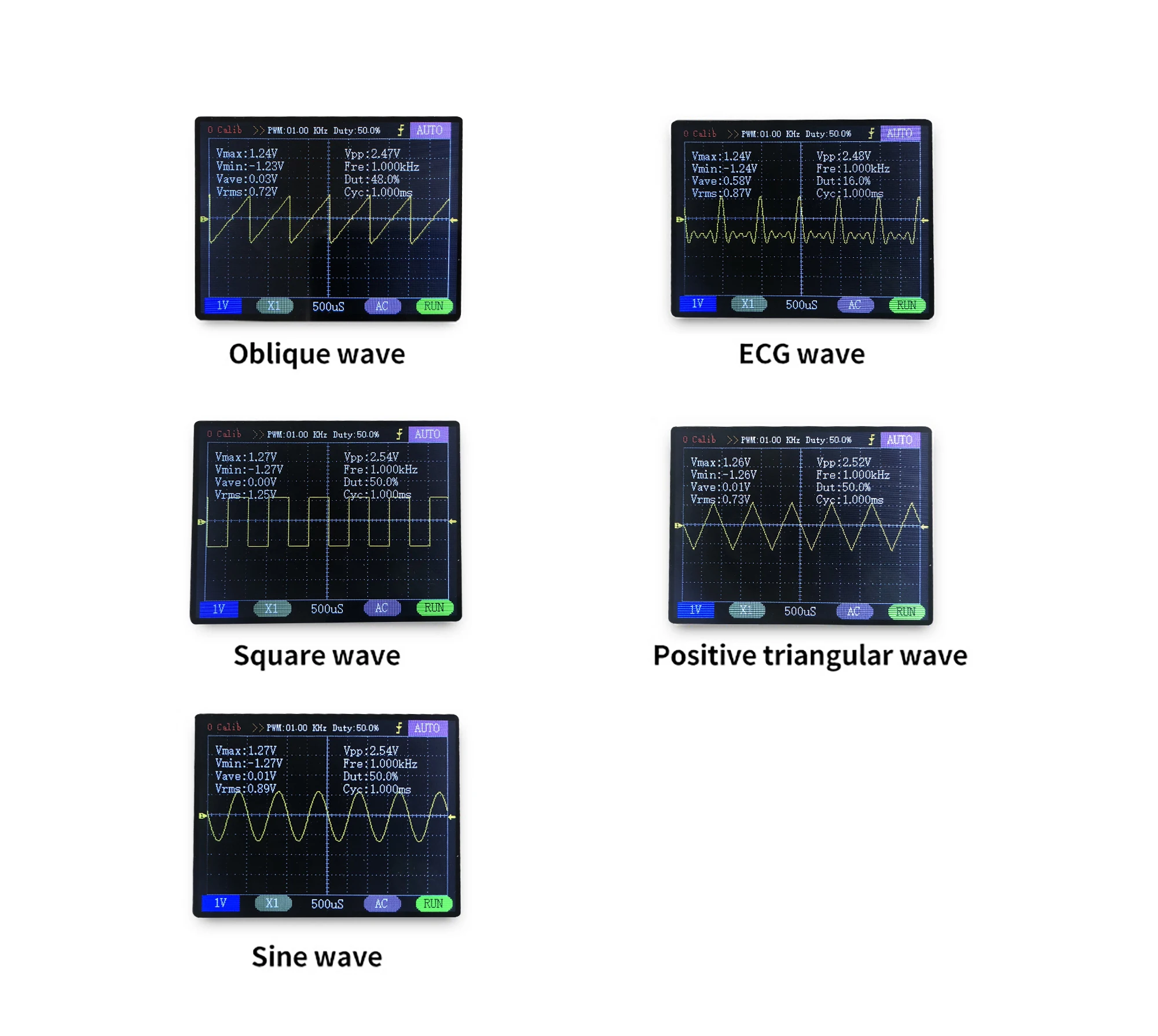

С цифровым дисплеем параметров формы волны, включая частоту, период, коэффициент мощности, Макс./мин./AVG./пиковое/виртуальное значение.

Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.

Функция распознавания контроллера TFT.

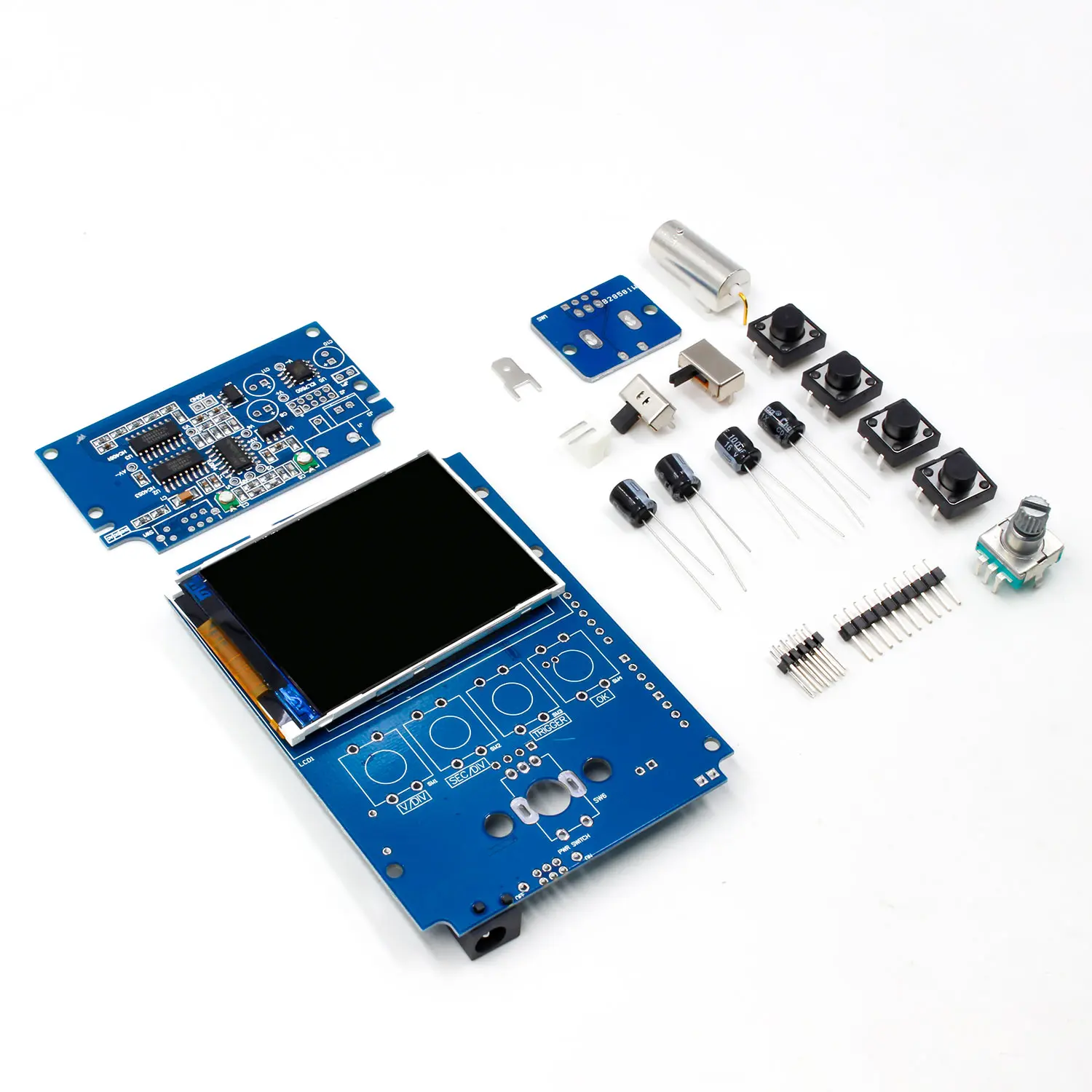

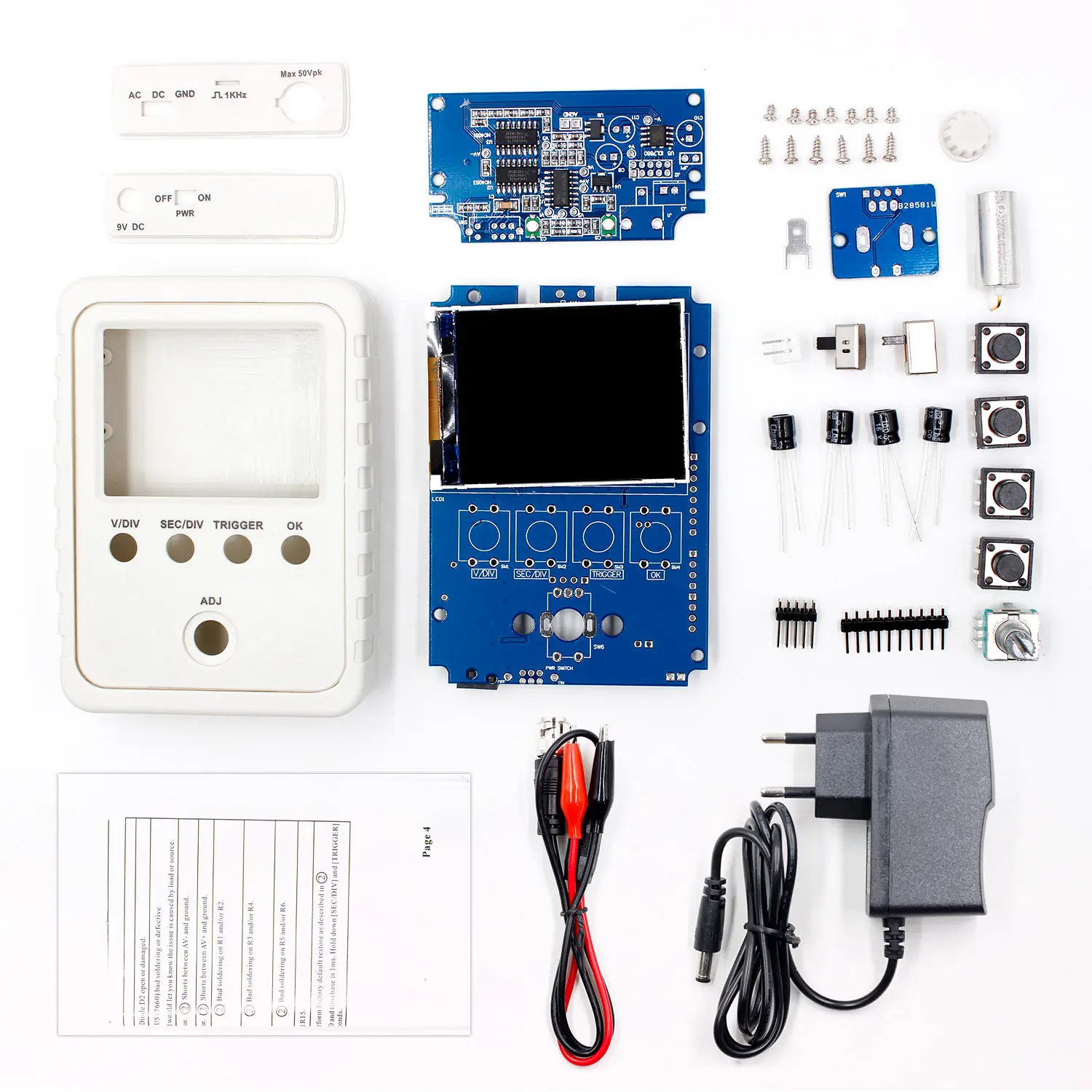

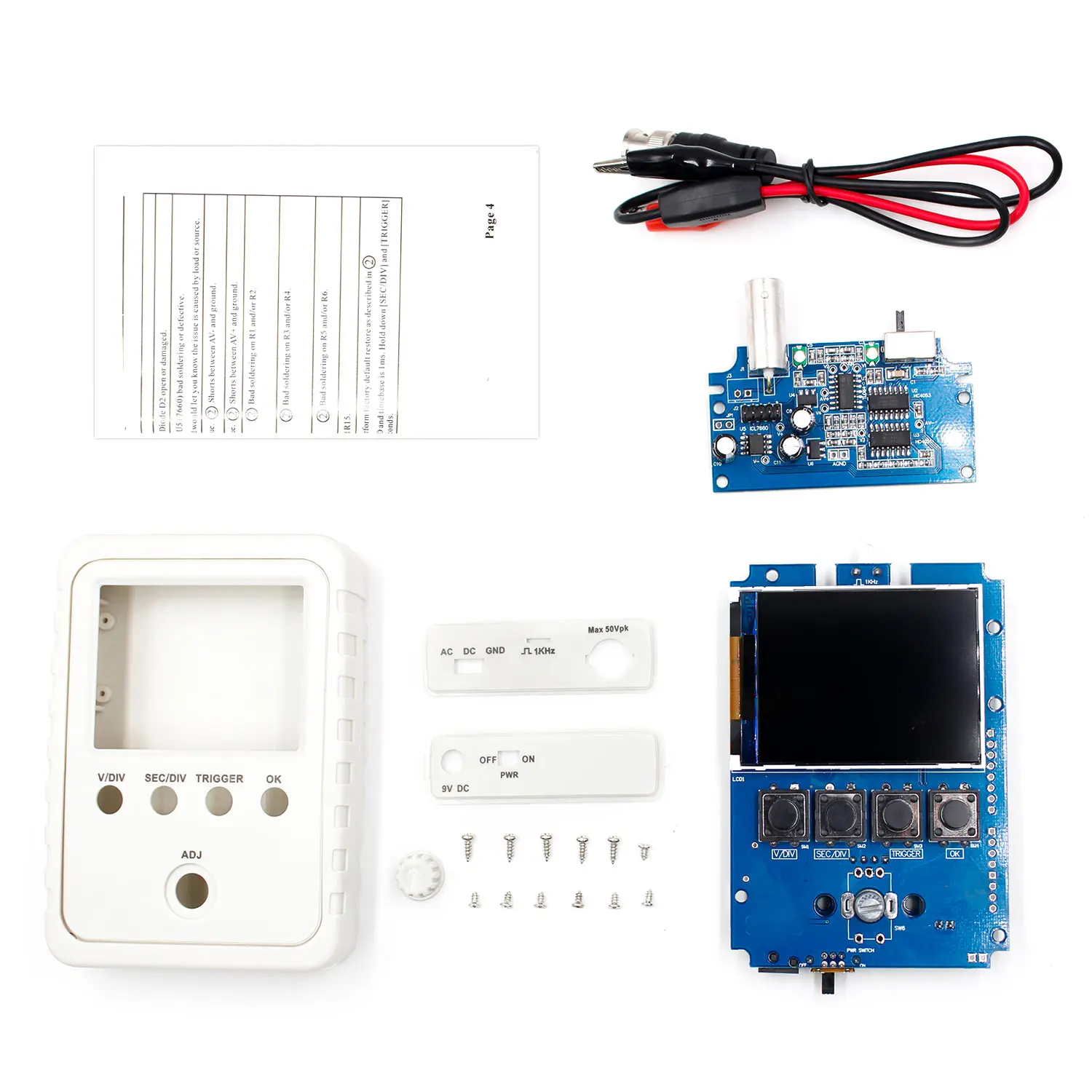

SMD был паян, больше подходит для начинающих электронных устройств.

Характеристики:

Максимальная частота дискретизации в реальном времени: 1MSA/s

Аналоговая полоса пропускания: 0-200 кГц

Диапазон чувствительности: 5мв/div-20mV/idv

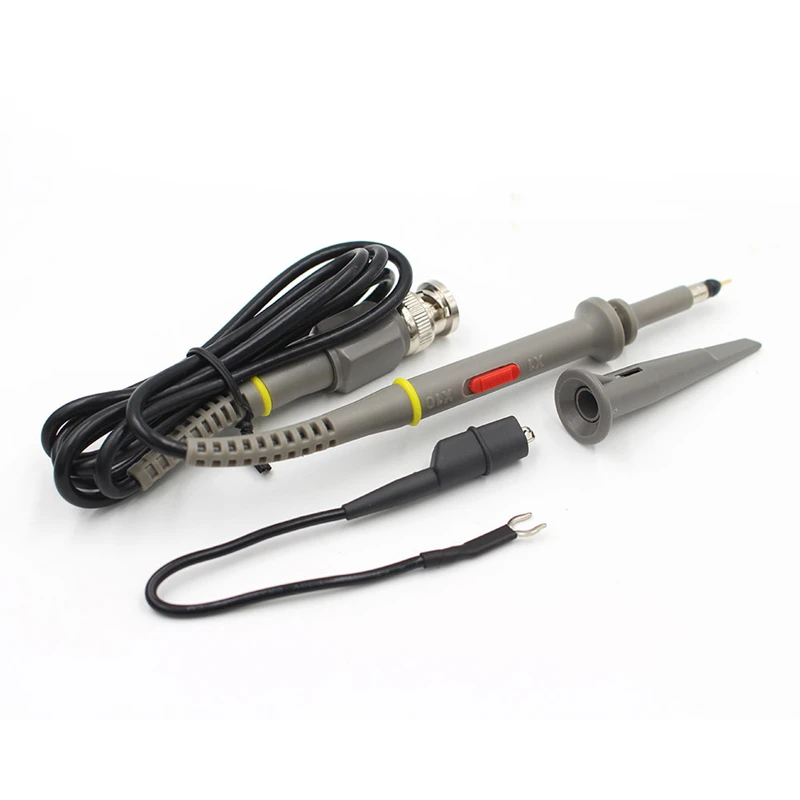

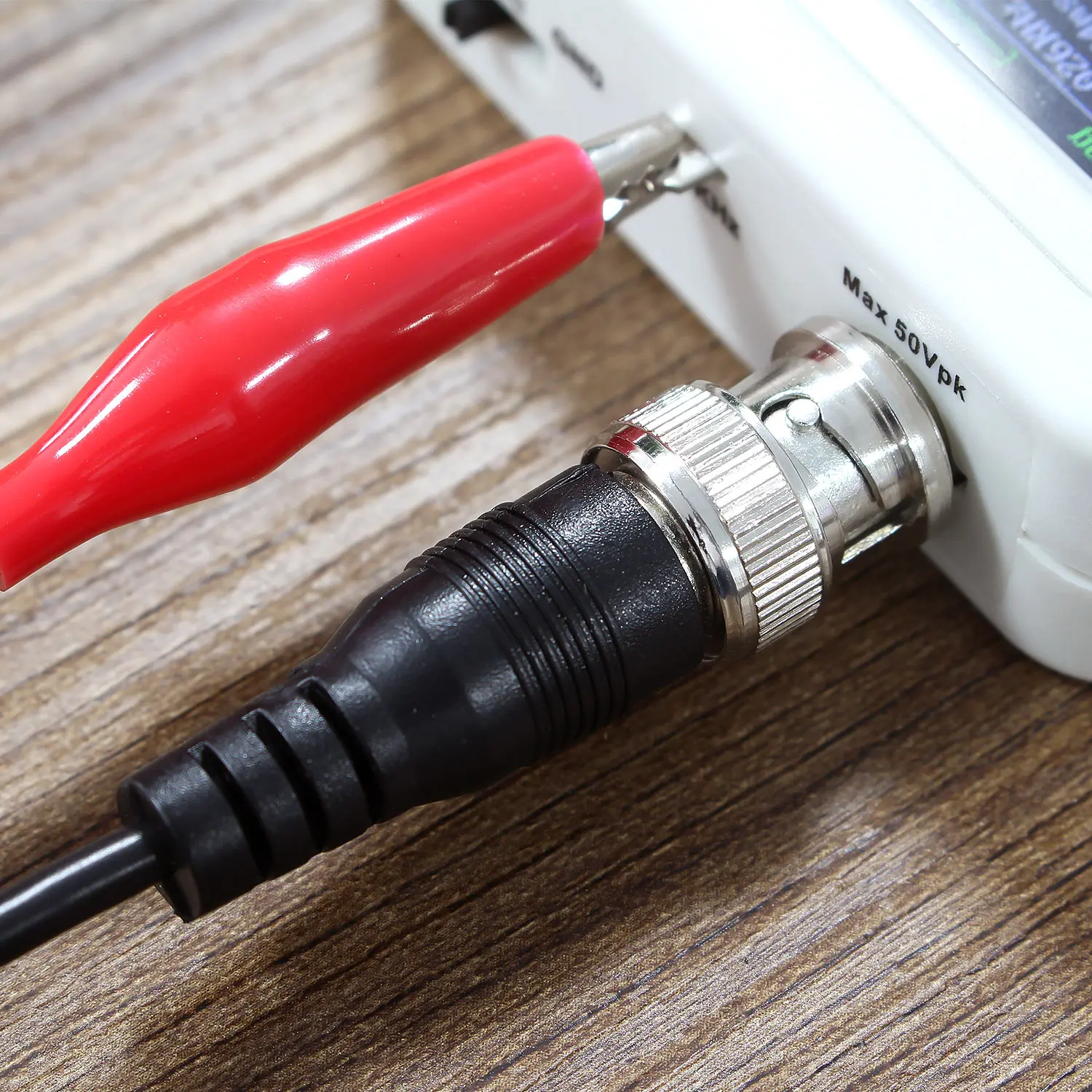

Максимальное входное напряжение: 50Vpk (1X зонд)

Входное сопротивление: 1 м Ом/20 пФ

Точность: 12 бит

Длина записи: 1024 точек

Режимы соединения: DC / AC / GND

Диапазон времени: 500s/Div - 10us / Div

Режимы запуска: автоматический, нормальный и одиночный

Положение триггера: Центр буфера

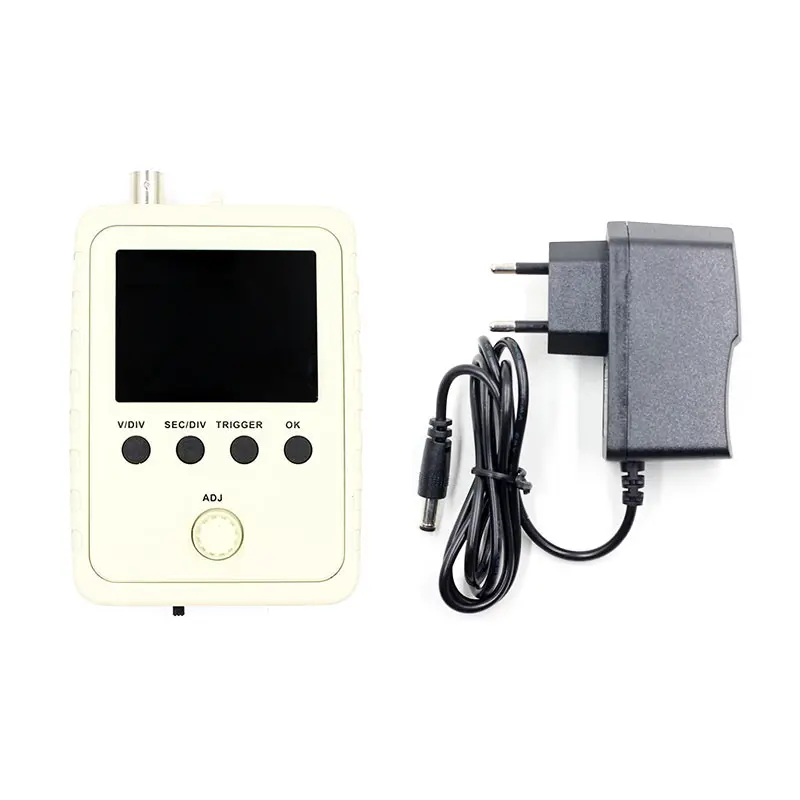

Напряжение питания: 9 В постоянного тока (8-10 В)

Потребление тока: ~ 120 мА @ 9 В

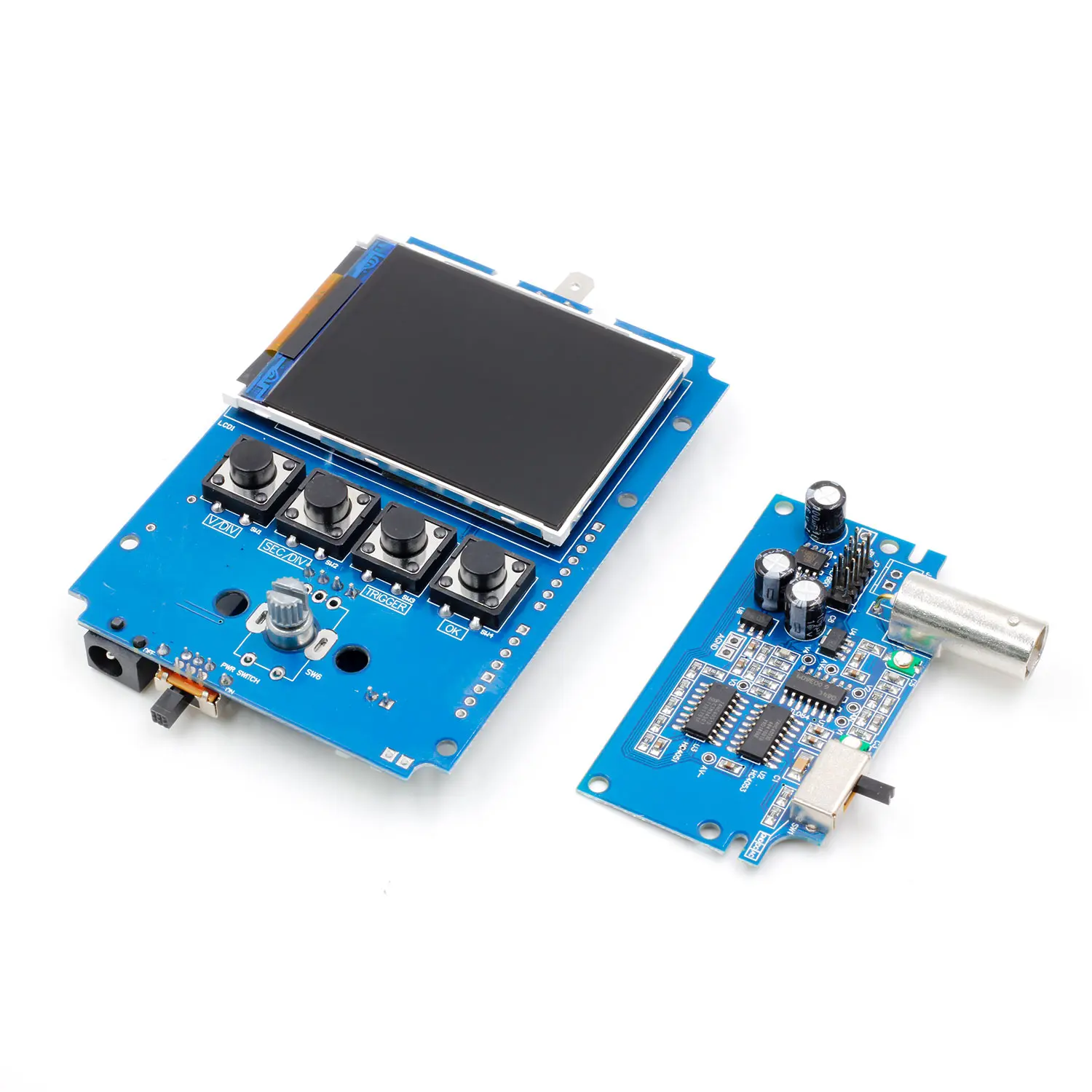

Основная плата Размеры: 94*65 мм/3,7 * 2.56in

Аналоговой платы Размеры: 65*47 мм/2,56 * 1.85in

Размер экрана: 52*40 мм/2*1,57 дюйма
