Структура и введение
Сплошной воротник игольчатый роликовый подшипник
Сплошной воротник игольчатый роликовый подшипник имеет компактную структуру, небольшой радиальный размер и большую грузоподъемность. Подходит для частей, радиальный общий размер которых ограничен. Он также широко применяется в ситуации, когда вал или корпус имеет качающееся движение. В общем, игольчатый роликовый подшипник выдерживает только радиальную нагрузку, а не осевую нагрузку. Когда вал имеет осевую нагрузку, его можно использовать в комбинации с другими подшипниками. Однако это не ограничивает осевой сдвиг вала или корпуса. Ограничение скорости вращения игольчатого роликового подшипника ниже. При высокой скорости вращения основного станка игольчатый роликовый подшипник с клеткой должен быть выбран по возможности. В сочувствии с другими типами игольчатых роликовых подшипников, в ситуации того же радиального размера, игольчатый роликовый подшипник имеет большую грузоподъемность и высокую жесткость, но имеет высокий крутящий момент трения.
Этот тип подшипника имеет много серий с различной структурой и размером. Требуется, чтобы твердость, точность обработки и шероховатость поверхности вала журнала и поверхности прокатки внешнего корпуса были такими же, как у воротника подшипника. Что касается игольчатого ролика с классом G2, диаметр варьируется в пределах 2 мкм в группе. За исключением полного комплекта игольчатых роликовых подшипников, они имеют жесткие клетки, которые могут правильно направлять параллельную осевую линию игольчатого ролика.
Характеристики и классификации
Модель RNA, NK Игольчатые роликовые подшипники без внутреннего кольца
Игольчатый роликовый подшипник без внутреннего кольца подходит для частей, радиальный размер которых ограничен. Из-за отсутствия внутреннего кольца поверхность счетчика вала, установленная с ним, действительна непосредственно как поверхность прокатки. Требуется, чтобы твердость поверхности была не менее HRC60, шероховатость поверхности, не более 0,63 мкм. Этот вид подшипника не ограничивает осевой сдвиг вала и корпуса и имеет высокую скорость вращения. Модель NA, NKI Игольчатые роликовые подшипники с внутренним кольцом
Внутреннее кольцо не имеет плеча в этом подшипнике. Для этой цели внутреннее кольцо, внешнее кольцо, полный набор игл и клетки могут быть установлены соответственно. Этот подшипник не ограничивает осевой сдвиг вала и внешнего корпуса. Так как клетка отделяет иглы, чтобы уменьшить трение. Он используется для частей с высокой скоростью вращения.

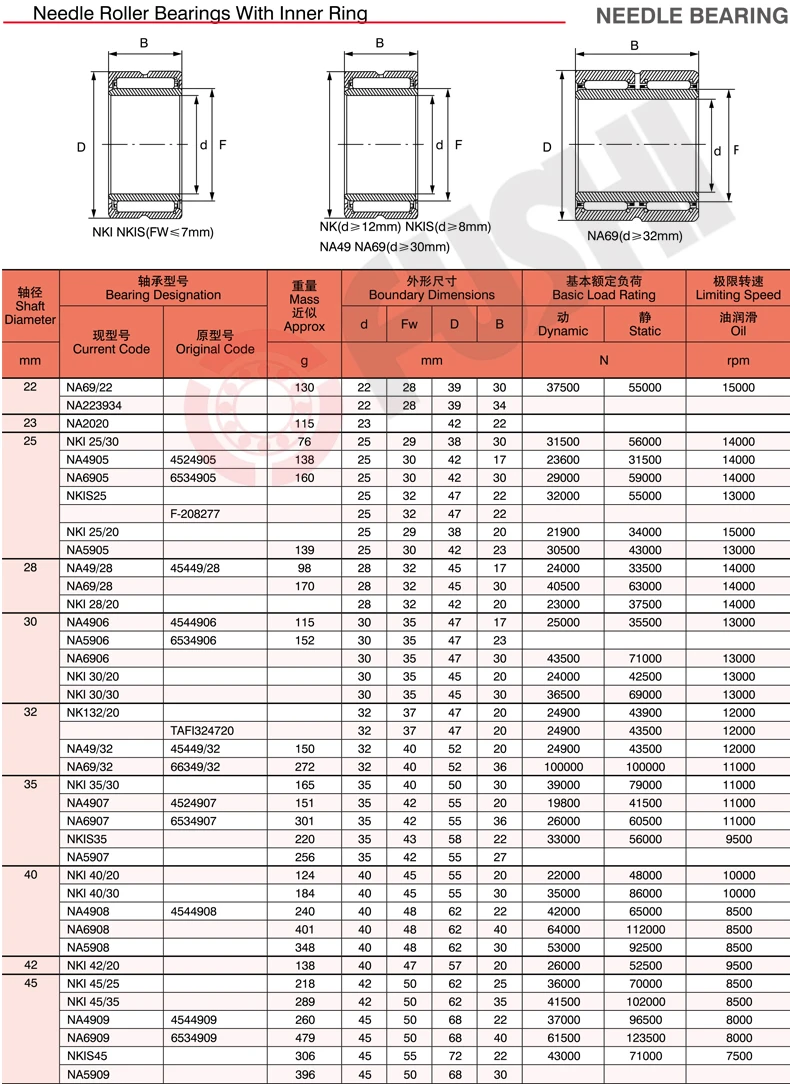

Измерение

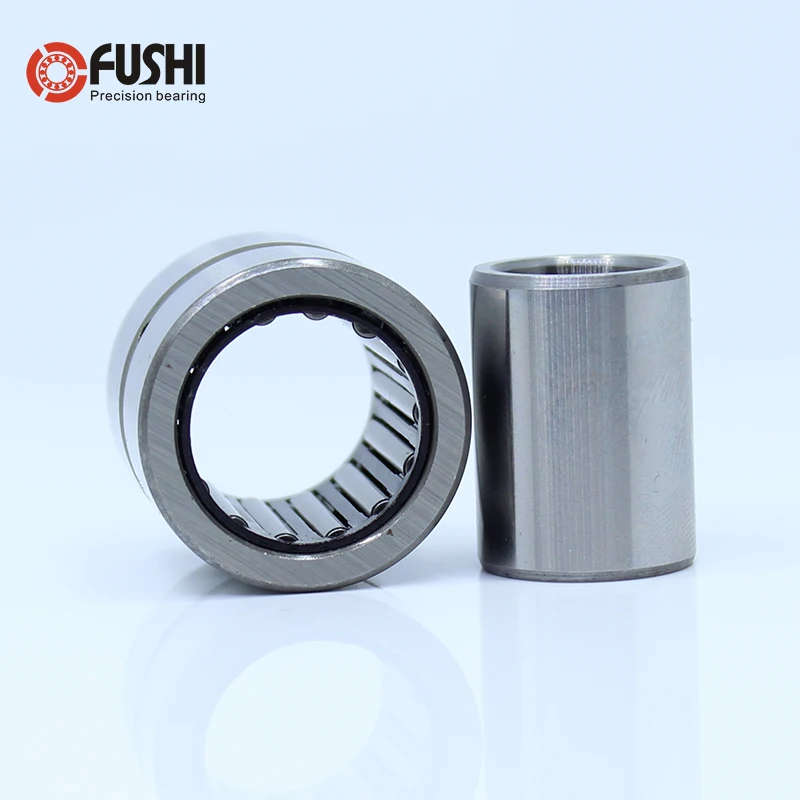

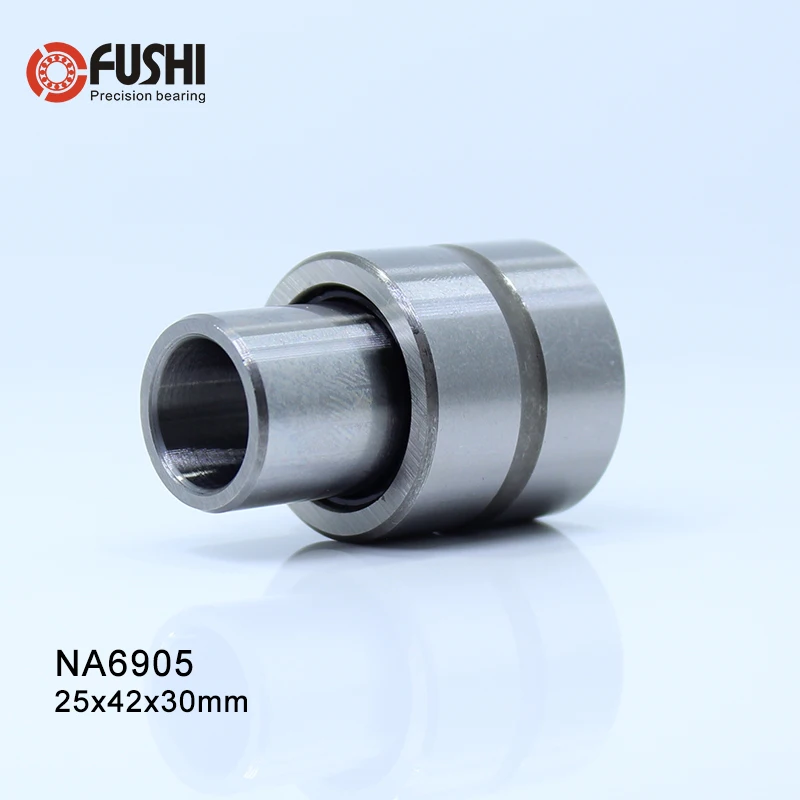

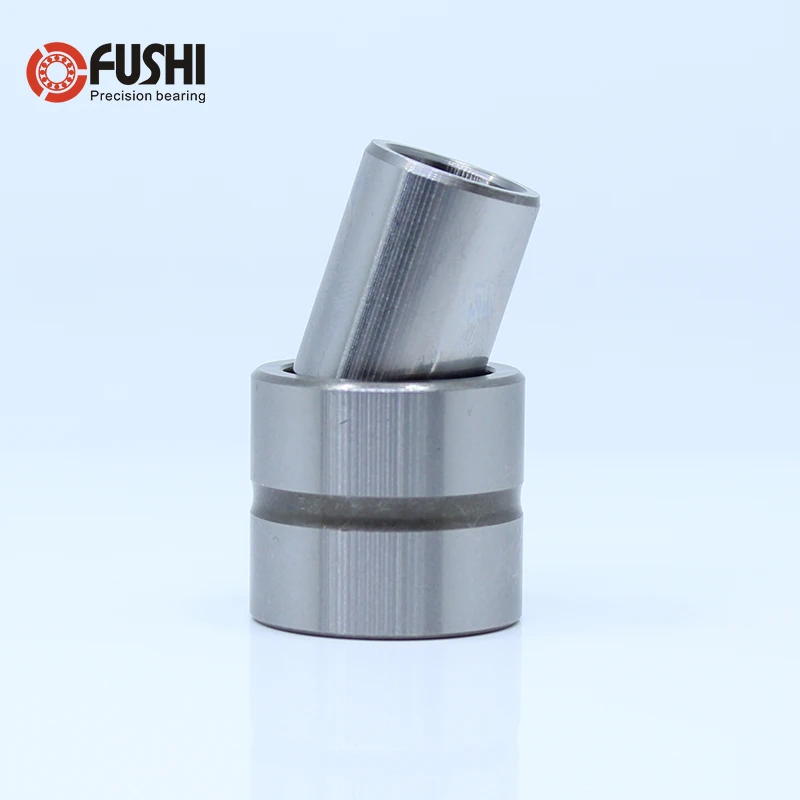

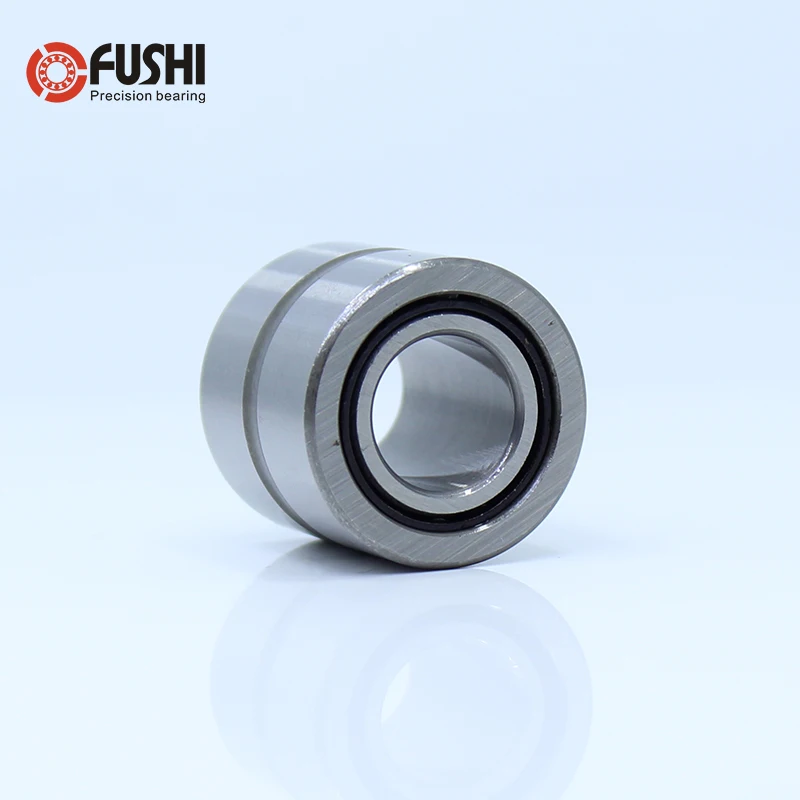

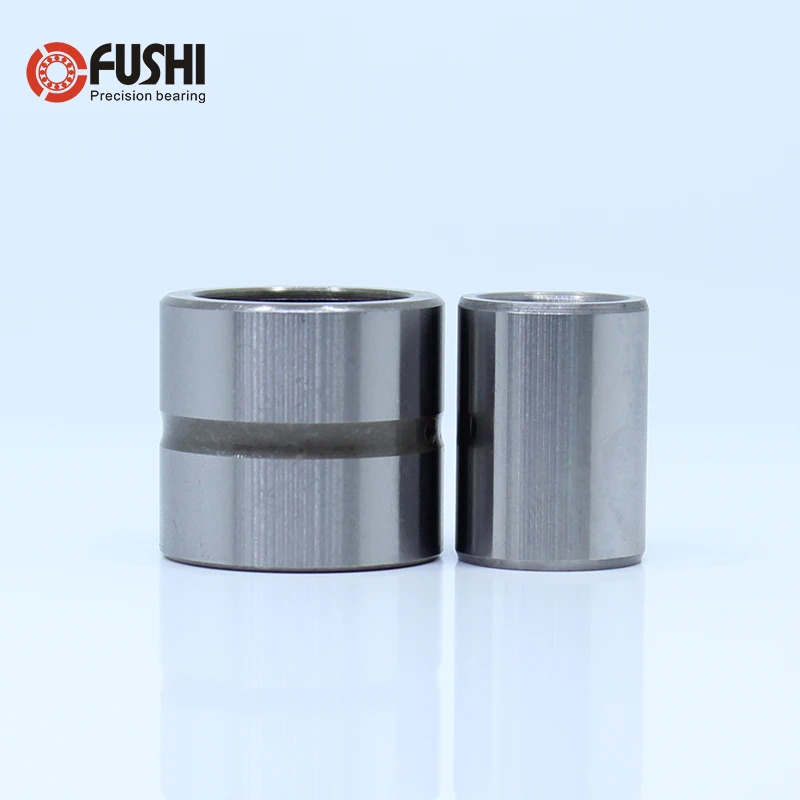

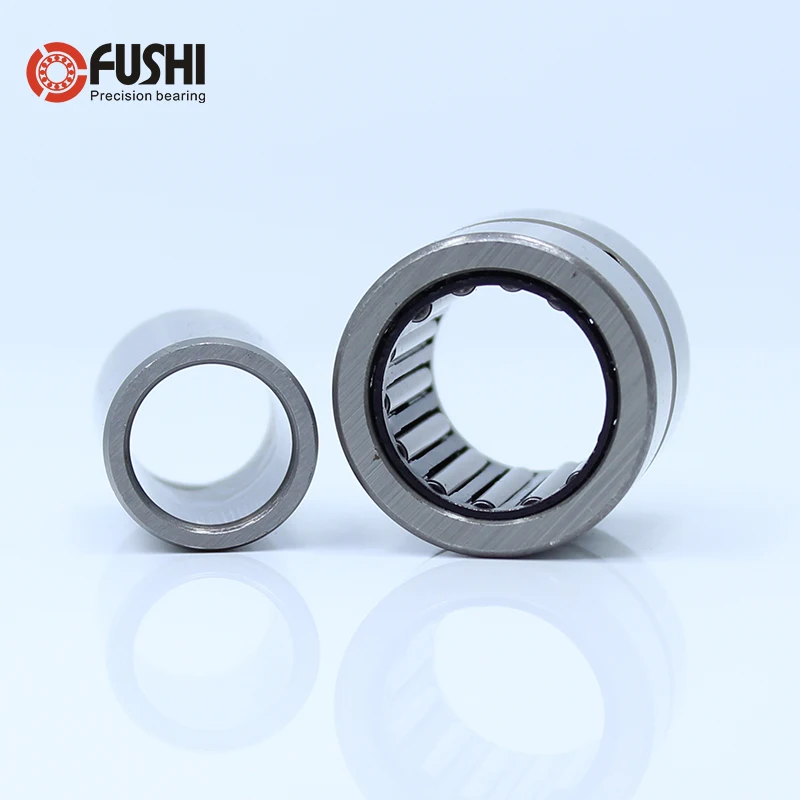

Модель: NA6905
Тип: Игольчатые роликовые подшипники с внутренним кольцом
Внутренний диаметр: 25 мм
Внешний диаметр: 42 мм
Толщина: 30 мм
Количество: 1 предмет = 1 шт.
Приложений
