Структура и введение
Твердый воротник игольчатый роликовый подшипник
Игольчатый роликоподшипник имеет компактную структуру, небольшой радиальный размер и большую грузоподъемность. Подходит для частей, радиальный общий размер которых ограничен. Он также широко применяется в ситуациях, когда вал или корпус имеют качающиеся движения. Как правило, игольчатый роликоподшипник выдерживает только радиальную нагрузку, а не осевую нагрузку. Когда вал имеет осевую нагрузку, его можно использовать в комбинации с другими подшипниками. Однако это не ограничивает осевое смещение вала или корпуса. Ограничивающая скорость вращения игольчатых подшипников ниже. При высокой скорости вращения основной машины следует выбирать игольчатый роликоподшипник с клеткой по возможности. В сострадании с другими типами игольчатых роликовых подшипников, в условиях того же радиального размера, игольчатый подшипник обладает большой грузоподъемностью и высокой жесткостью, но обладает высоким крутящим моментом трения.
Этот вид подшипников имеет множество серий с различной структурой и размером. Требуется, чтобы твердость, точность обработки и шероховатость поверхности журнала вала и поверхность качения внешнего корпуса были такими же, как и поверхность воротника подшипника. Что касается игольчатого ролика класса G2, то диаметр колеблется в пределах 2 мкм в группе. За исключением полного комплекта игольчатых роликовых подшипников, они имеют жесткие клетки, которые могут правильно направлять линию параллельной оси игольчатого ролика.
Характеристики и классификация

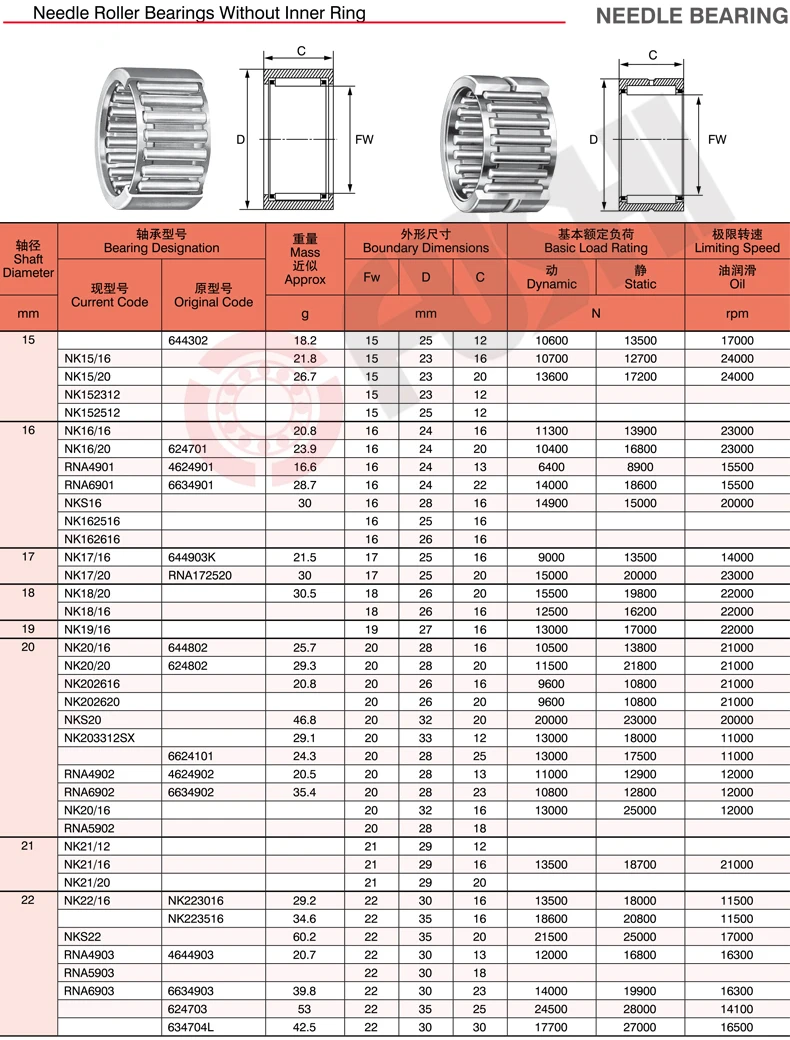

Модель РНК, NK Игольчатые роликоподшипники без внутреннего кольца
Игольчатый роликоподшипник без внутреннего кольца подходит для частей, радиальный размер которых ограничен. Из-за отсутствия внутреннего кольца поверхность журнала вала, оборудованной им, выполняет функции качения. Требуется, чтобы твердость поверхности была не менее HRC60, шероховатость поверхности не более 0,63мкм. Этот тип подшипника не ограничивает осевое смещение вала и корпуса и имеет высокую ограничивающую скорость вращения. Модель NA, NKI Игольчатые роликоподшипники с внутренним кольцом
Внутреннее кольцо не имеет плеча в этом подшипнике. Для этой цели можно установить внутреннее, внешнее кольцо, полный набор игл и клетку соответственно. Этот подшипник не ограничивает осевое смещение вала и внешнего корпуса. Так как клетка разделяет иглы, чтобы уменьшить трение. Он используется для частей с высокой скоростью вращения.
Размер

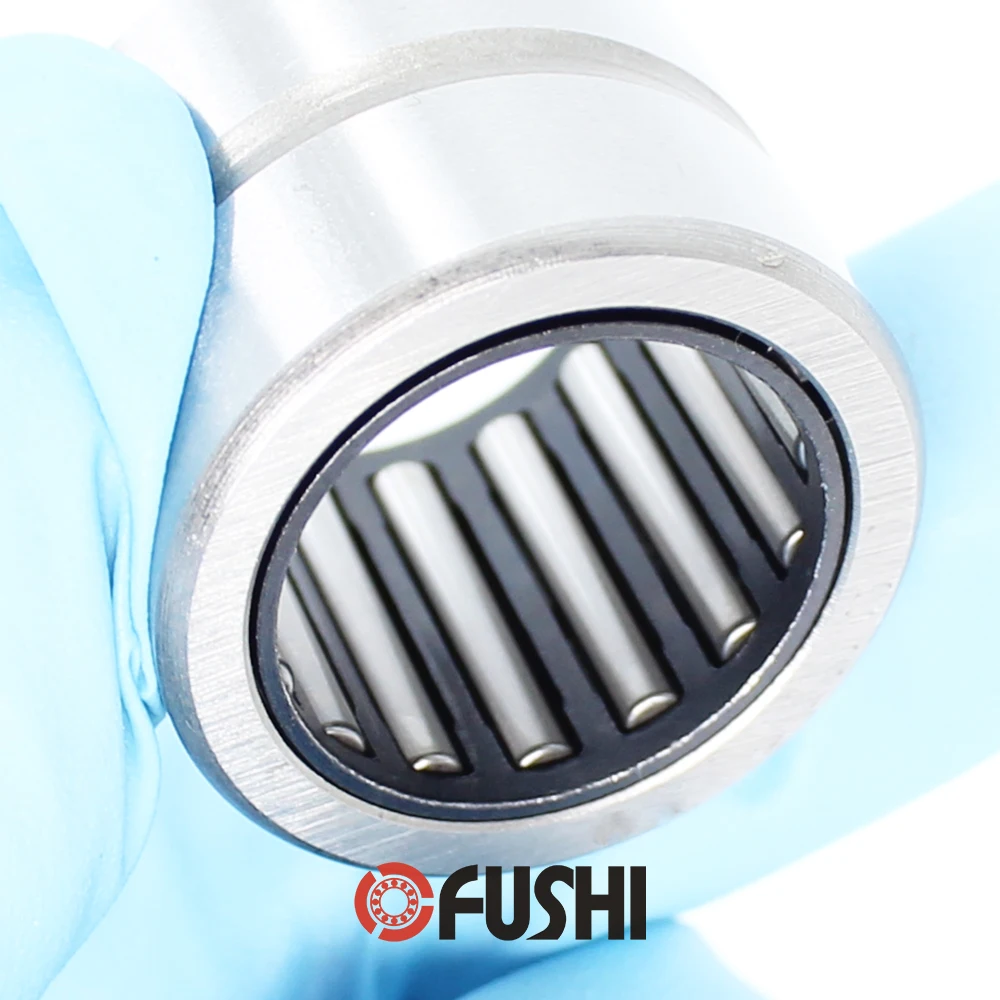

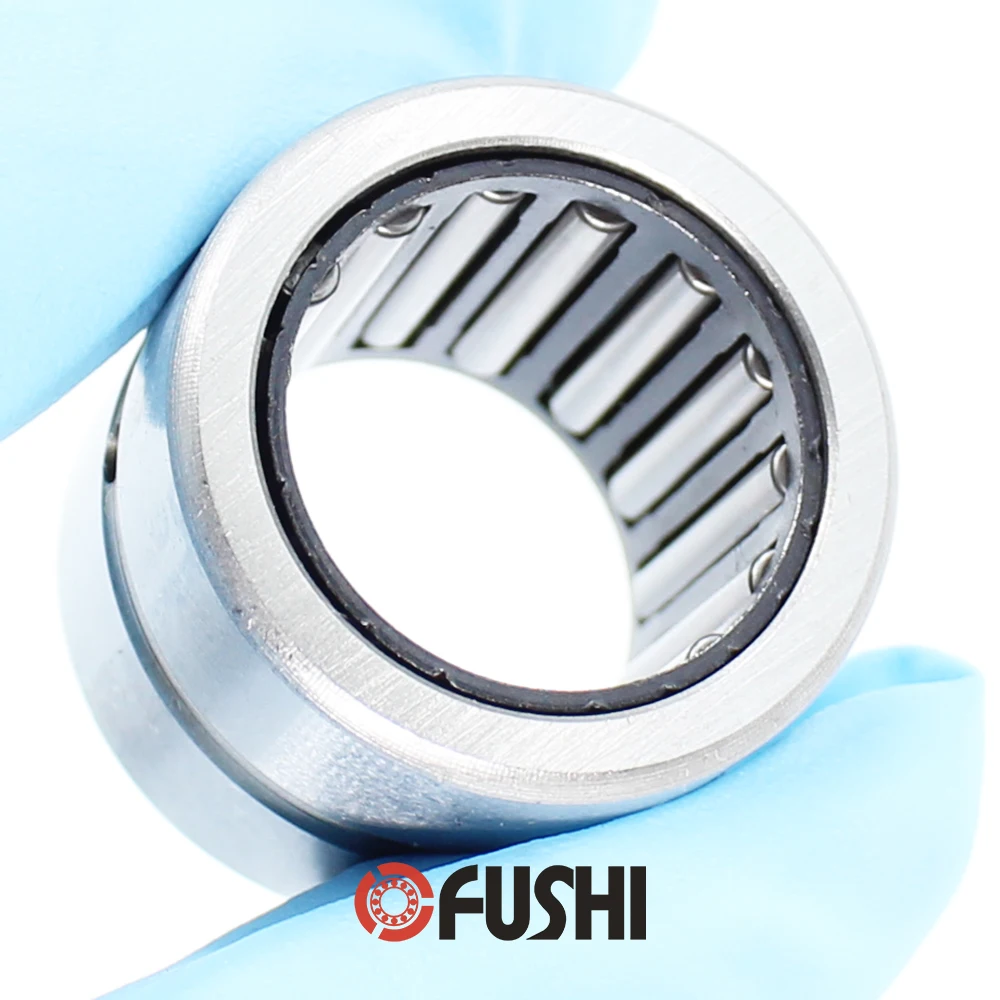

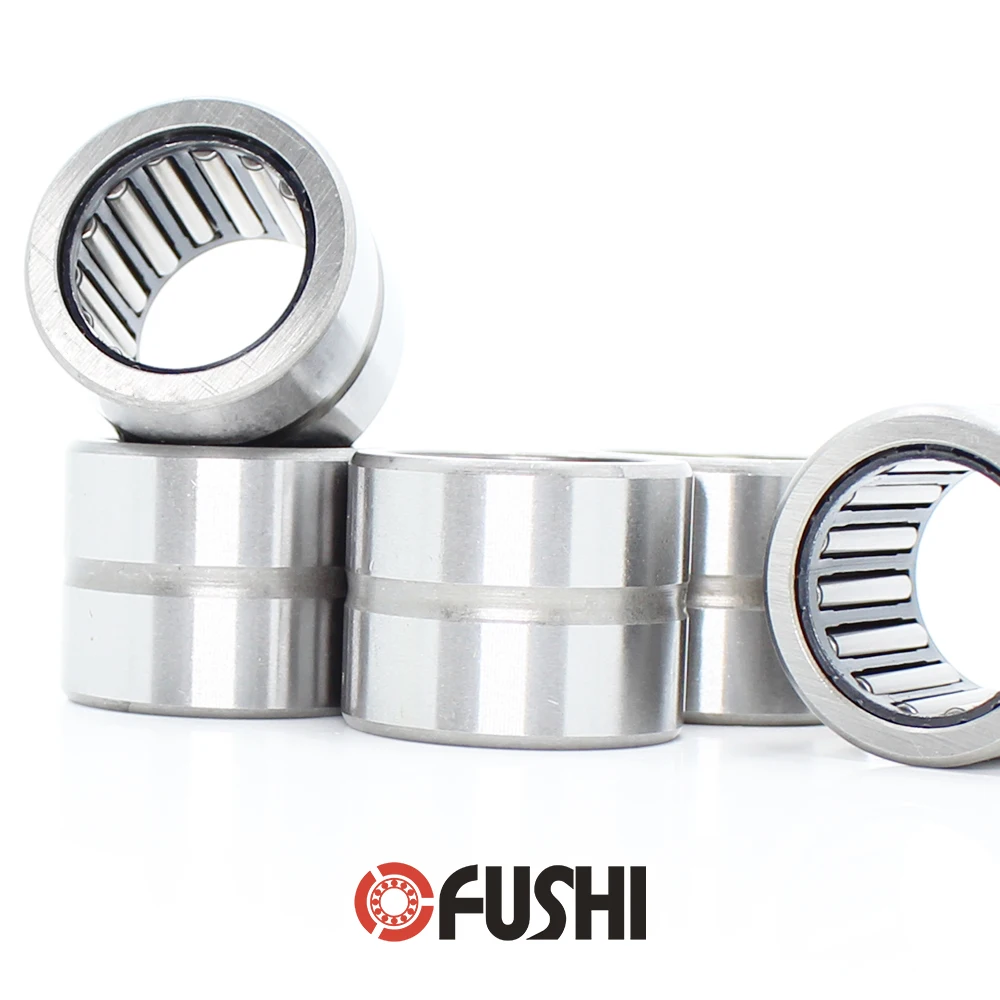

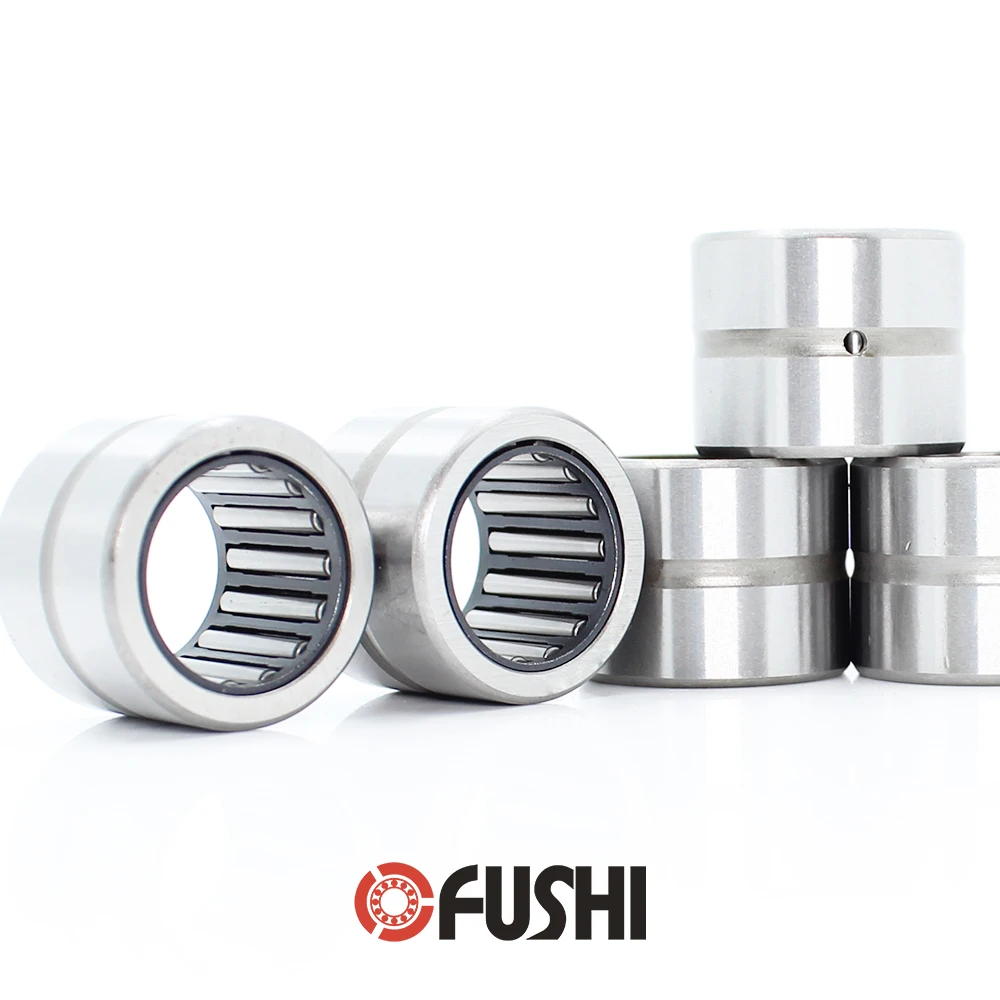

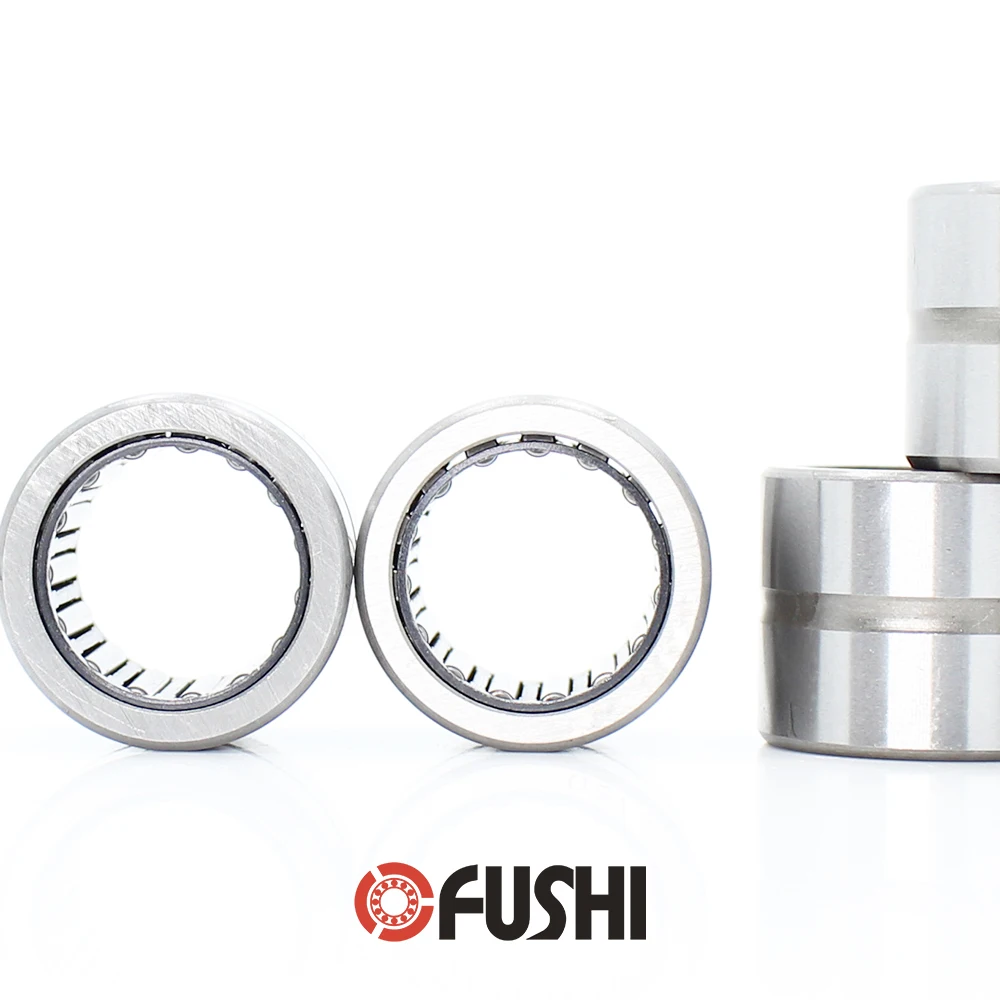

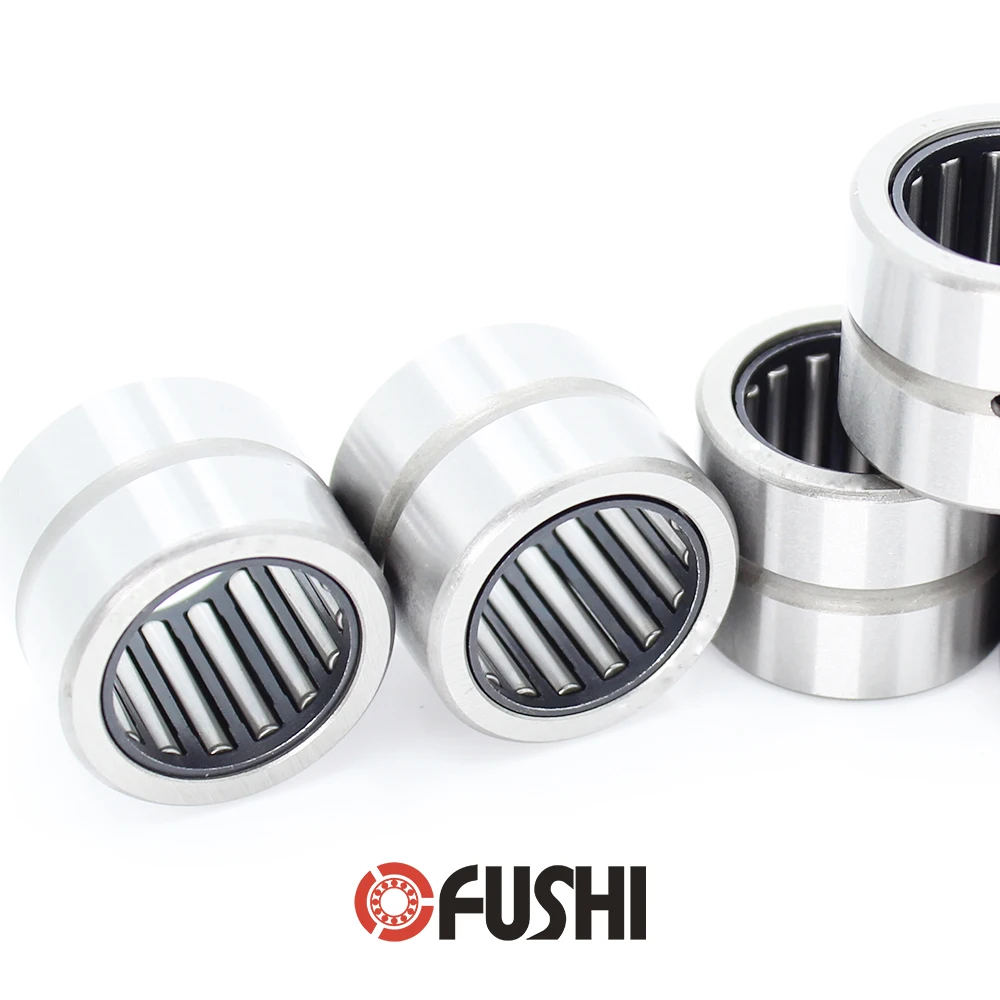

Модель: NK20/16
Тип: Игольчатые роликоподшипники без внутреннего кольца
Внутренний диаметр: 20 мм
Внешний диаметр: 28 мм
Толщина: 16 мм
Количество: 1 Товар = 5 шт.
Приложения
