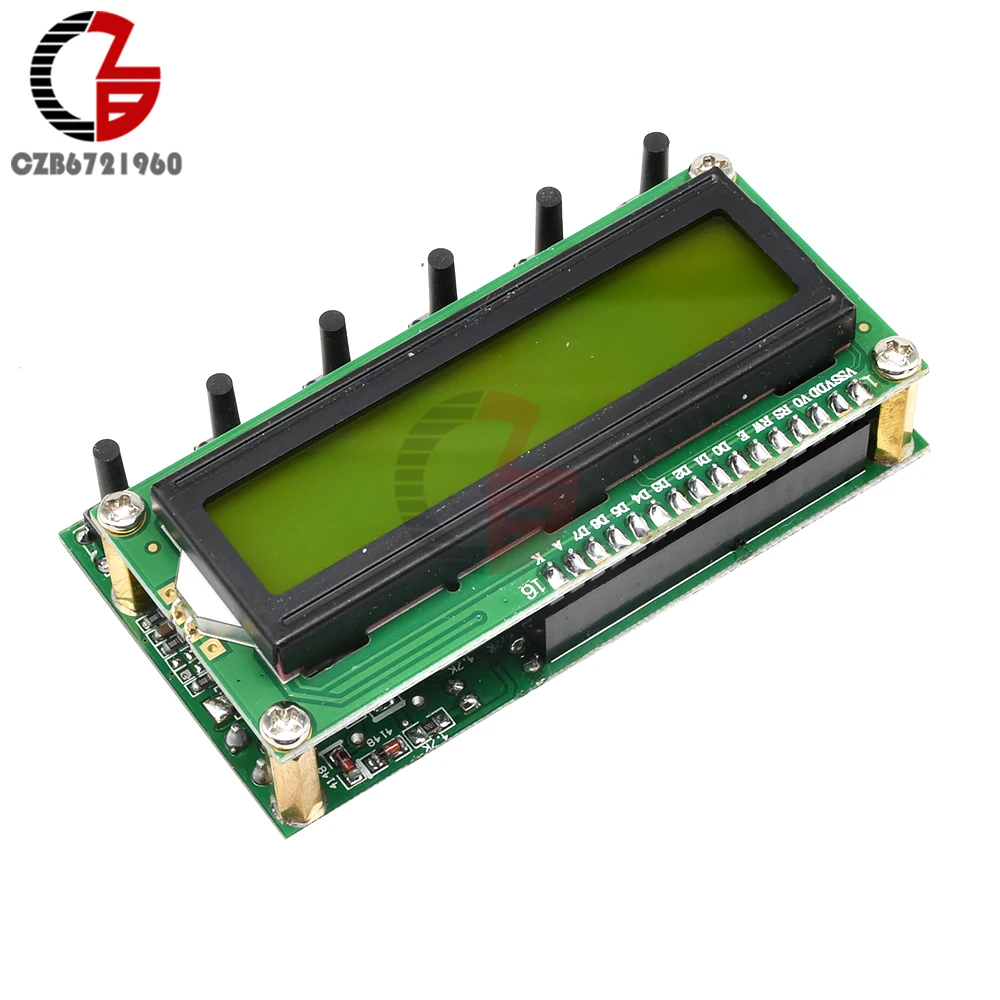

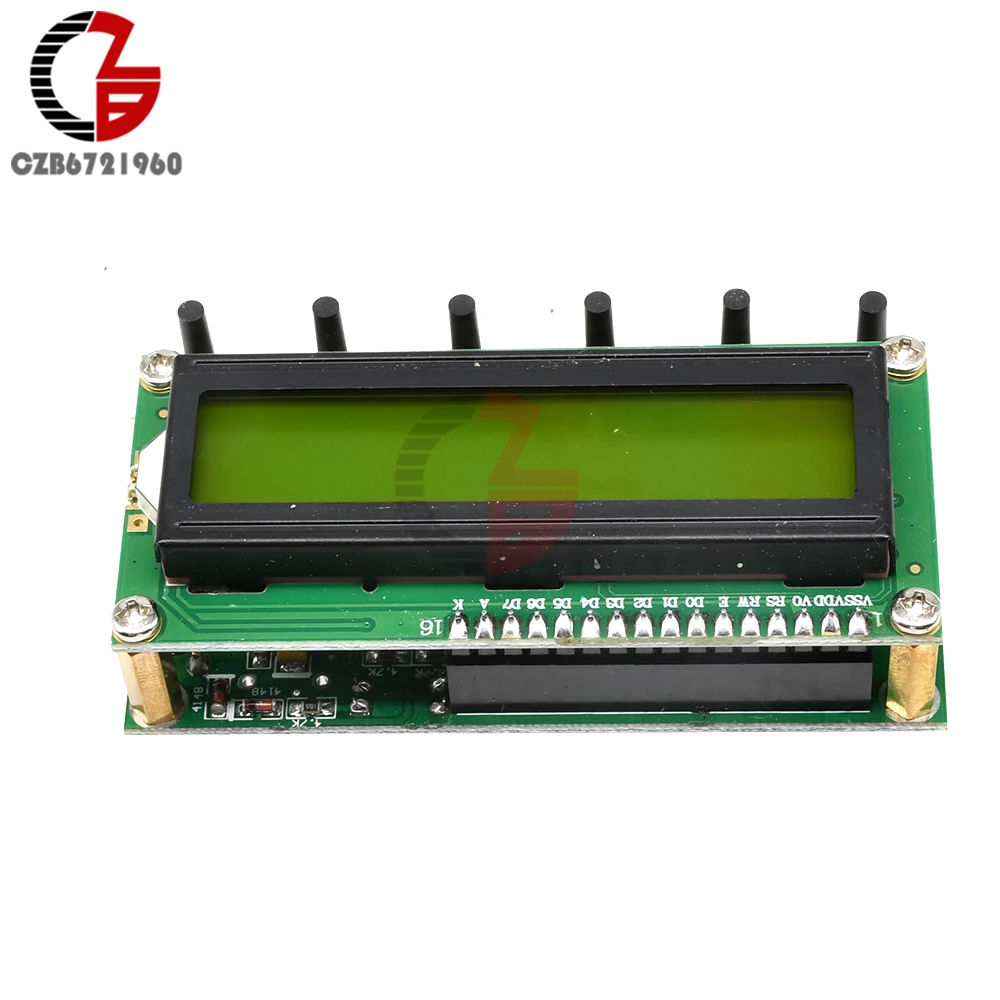

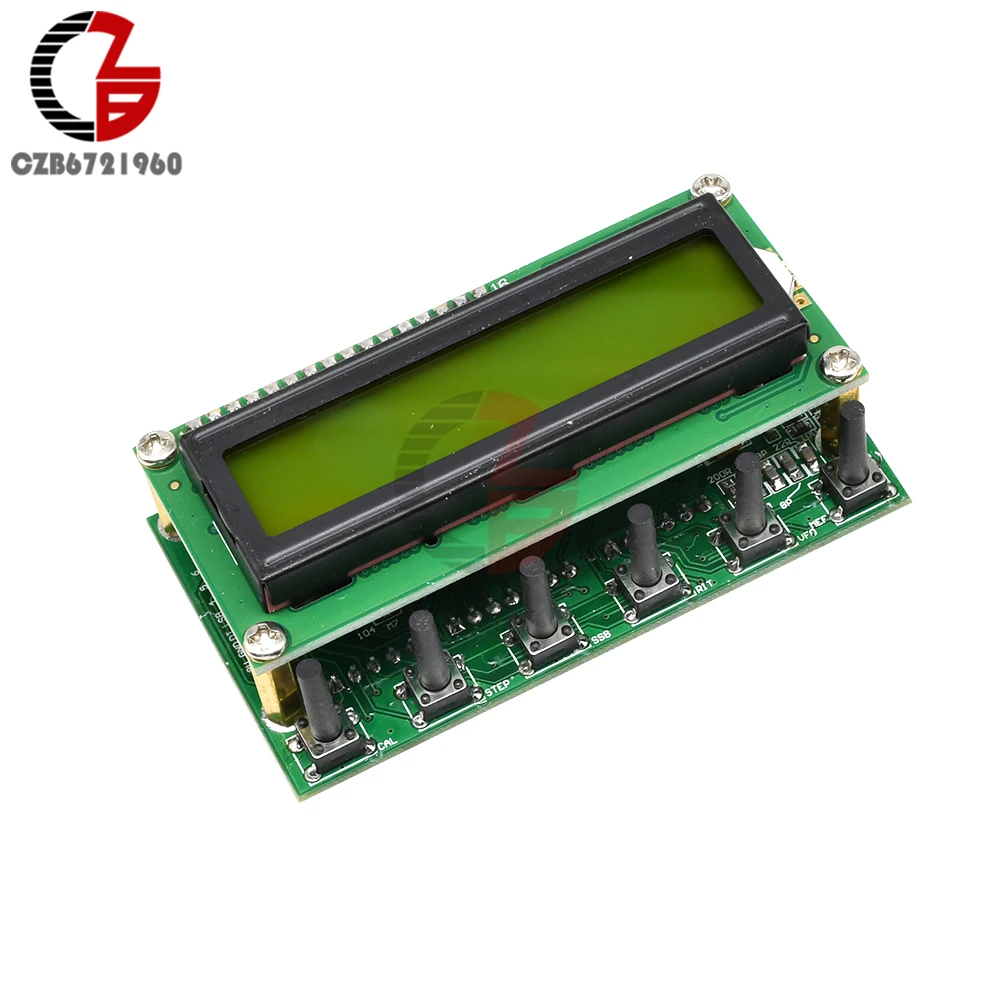

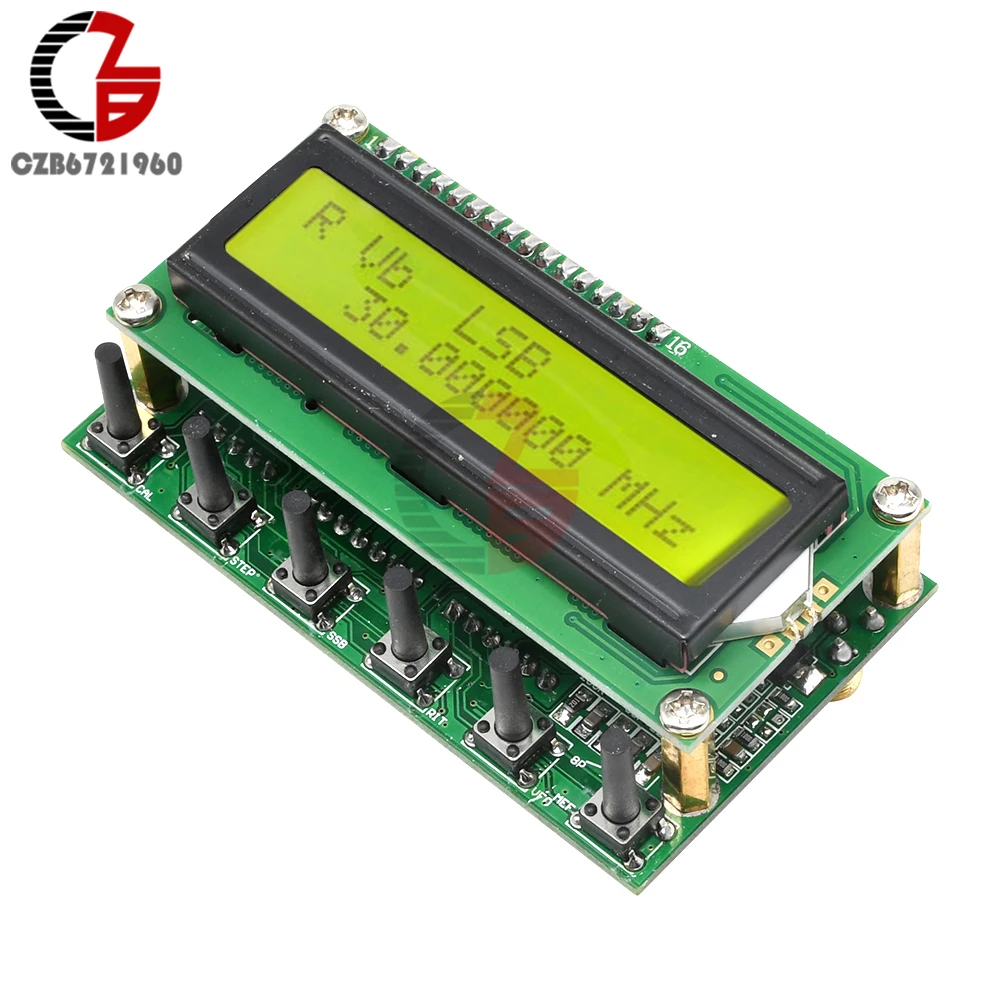

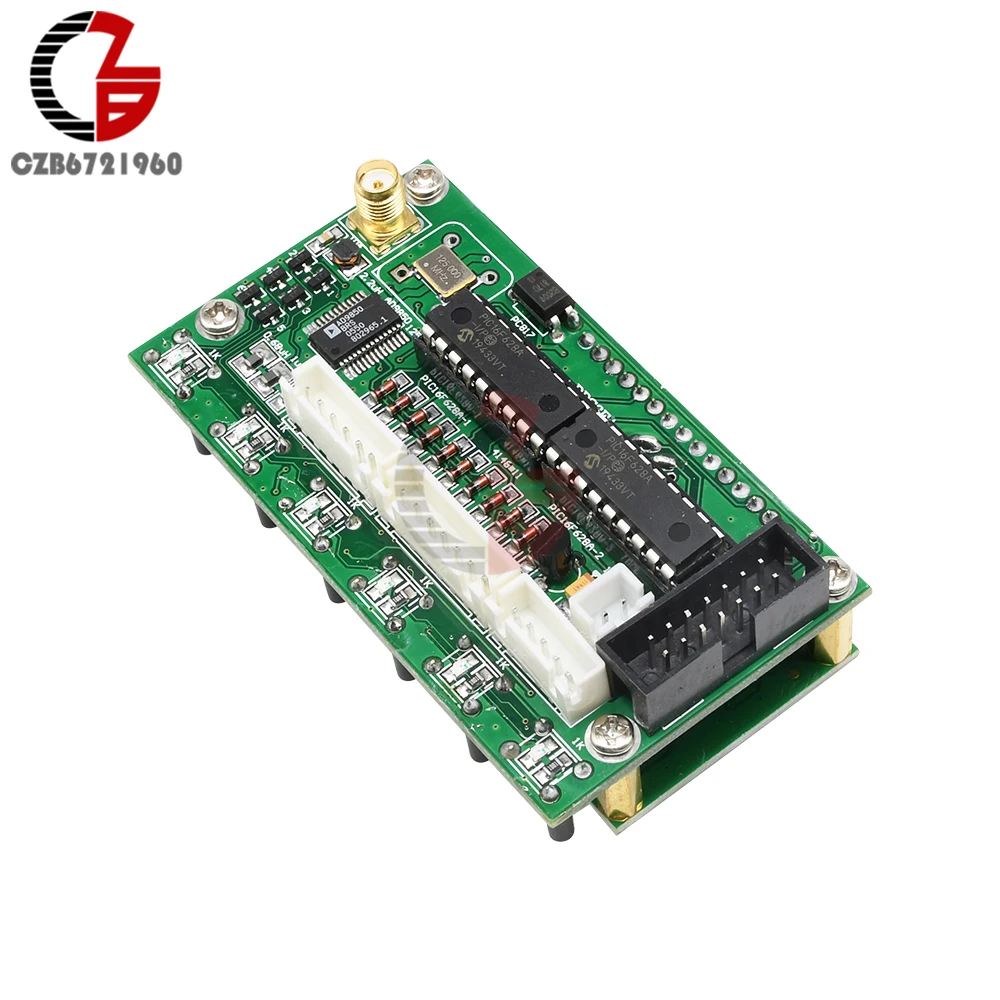

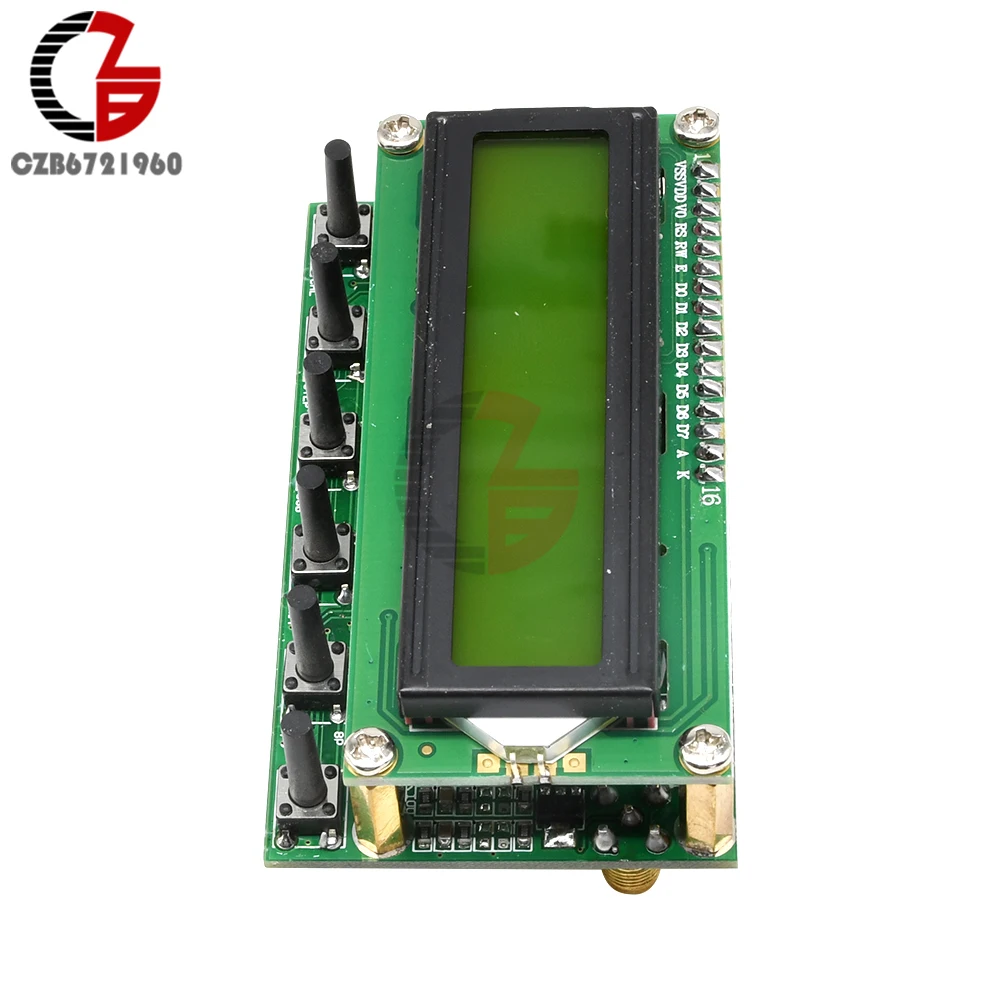

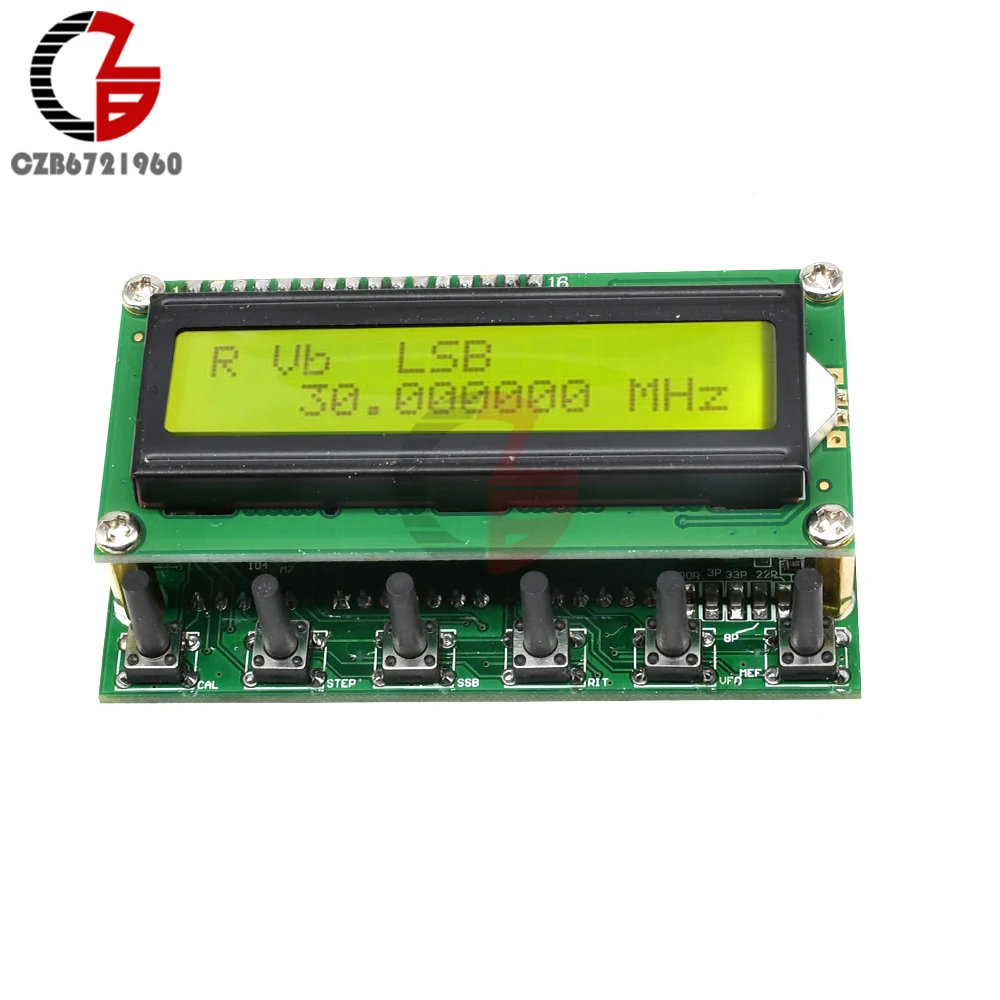

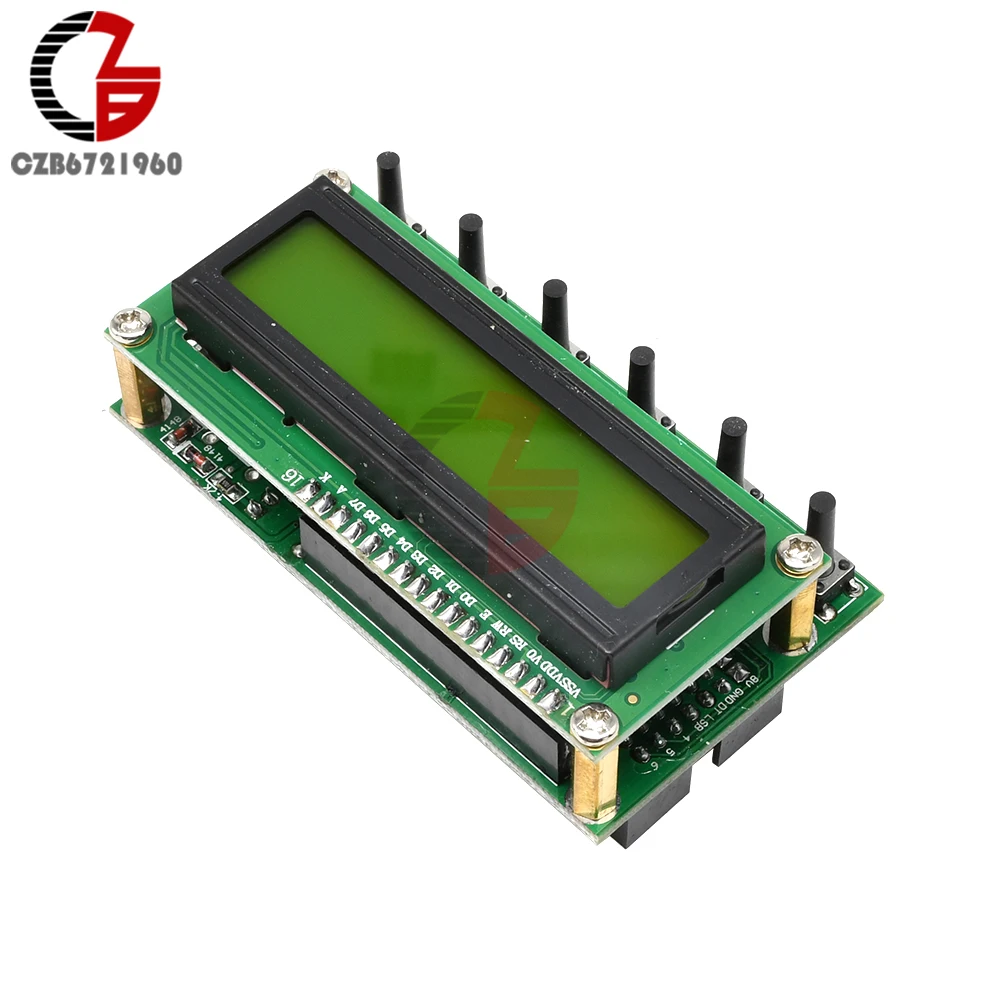

Набор для сборки, модуль генератора сигналов DDS 0-55 МГц с ЖК-дисплеем, на базе AD9850, генератор частоты, генератор сигналов с функцией DDS
2 238,20₽
В наличии!
Последнее обновление: 06.03.2023
Особенности:Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации.Поддерживает постоянную настройку 0 ~ 55 МГц на 1 Гц шаг.Этот генератор имеет регулирование напряжения 78L0 5. Входной ток на 200 мА, входное напряжение 8-9 в будет идеальным напряжением.Входное напряжение 12 В может использоваться только для тестирования на короткое время, в противном случае это приведет к нагреву.5p/6p Подключите к Кодировщику согласно фото. 7p среднего подключения к цифровому матричному входу. 14p (8V GND)-источник питания 8V от основной платы. Если питание от основной платы, DDS не нуждается в независимом источнике питания.От 1 года до 6-6 частотных диапазонах: (3,8, 7 ,9,14,18 или 21,27 или 29)ISB, USB, CW-это три варианта.DT-сигнал от основной платы.Ключи и интерфейсы подключения:ENC: переключатель кодировщикаMEM: переключатель для режима памятиVFO: передача от VFO A к VFO B или от VFO B к VFO A.SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и ВКЛ и вкл...RIT: тонкая настройка для приема частотыCAL: набор функцийKB-1 и KB-2 имеют общий контакт, но не GND.Как работать:Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL.A: включить 6XREFCLE: Настройка режима чипа часов, настройка настройки кодирования частоты. AD9851 установить в 6-умножьте частоту, AD9850 установить в 1 умножьте частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. Набор AD9851 на осцилляторе 6-размножающийся канал, набор AD9850 на фактическом выходе осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет нормально). Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.G: OFFSET_FREQ: Настройка офсетной частоты. e.g, установите до 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.H: мультипликатор: настройка частоты. Должен быть установлен как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.Примечания:
1. DDS система CLK: можно использовать Частотный тестер, чтобы получить осциллятор 30 МГц, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. При использовании AD9851 Установите начальную настройку на 180000000.2. Офсетная фреза: может быть установлен as + or - . Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).Частотный дисплей:RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)Частота запрограммирована в DDS, рассчитывается как показано ниже.RX = ABS(RX_DDS_FREQ)TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQПримеры:1. DDS Выходной диапазон 30 ~ 40 МГц:Диапазон отображения частоты MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX.30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. \ Примечание 130 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц./-40 МГц-30 МГц 170 МГц = 140 МГц до 130 МГц. \ Примечание 2-40 МГц-30 МГц 60 МГц = 30 МГц до 20 МГц./2. Настройка FT180A с DDS:Включить RPT NOX6 RECLK X6Система DDS CLK 180MМакс DDS FREQ 65 мМин RX DDS FREQ 10,701 м (офсетная частота + частота RIT)Макс RX DDS FREQ 60 мОфсетная плата TX 0Максимальное смещение RIT 1K (частота RIT)Офсетная FREQ-10,700 М-(офсетная частота)Мультипликатор 1Посылка:1 x AD9850 6 полос 0 ~ 55 МГц DDS генератор сигналов цифровое Любительское радио RIT VFO SSB
Отзывы покупателей
I***a
Страна: RU Доставка: Cainiao Standard For Special Goods 14.09.2021
товар был хорош, но чуть поврежден, такое бывает при транспортной перевозке. продавец был дружелюбен и шёл на встречу клиенту, деньги вернули полностью
V***o
Страна: BY Доставка: Cainiao Standard For Special Goods 14.09.2021
Выходное напряжение синтезатора - 2 В, без предварительной настройки прибор показал следующие значения: задающий кварцевый генератор - 124,999 МГц, частота 7 МГц - 6,99998 МГц, частота 10,5 МГЦ - 10,4999 МГц. Измерения выполнены цифровым осциллографом.
