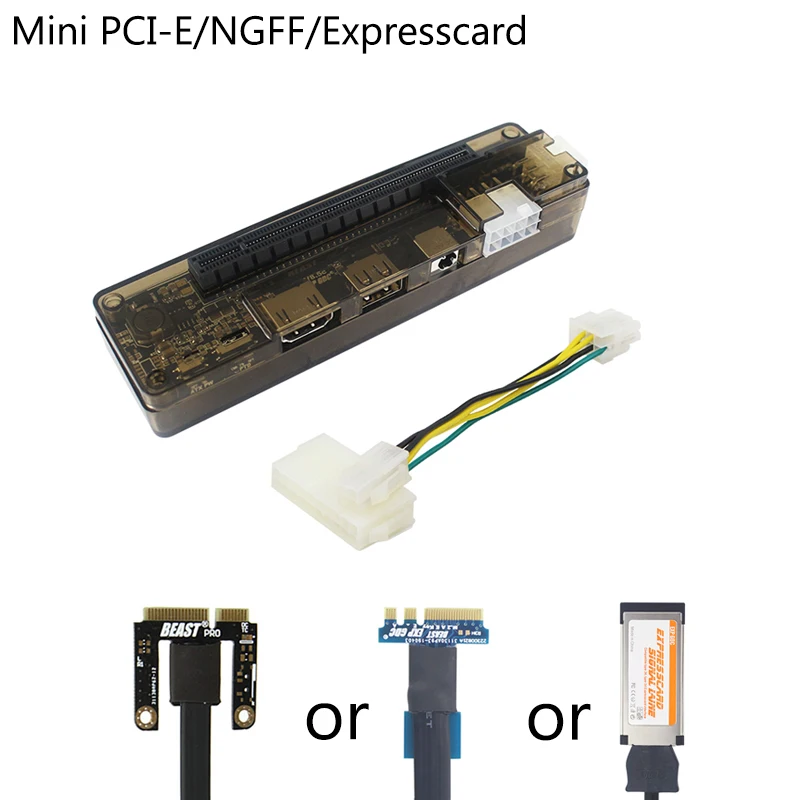

Внешняя видеокарта для ноутбука PCI-E EXP GDC, док-станция для ноутбука, адаптер видеокарты (Mini PCI-ENGFF M.2 AE KeyExpresscard)

PCI-E EXP GDC внешняя док-станция для видеокарты Ноутбука

Введение:

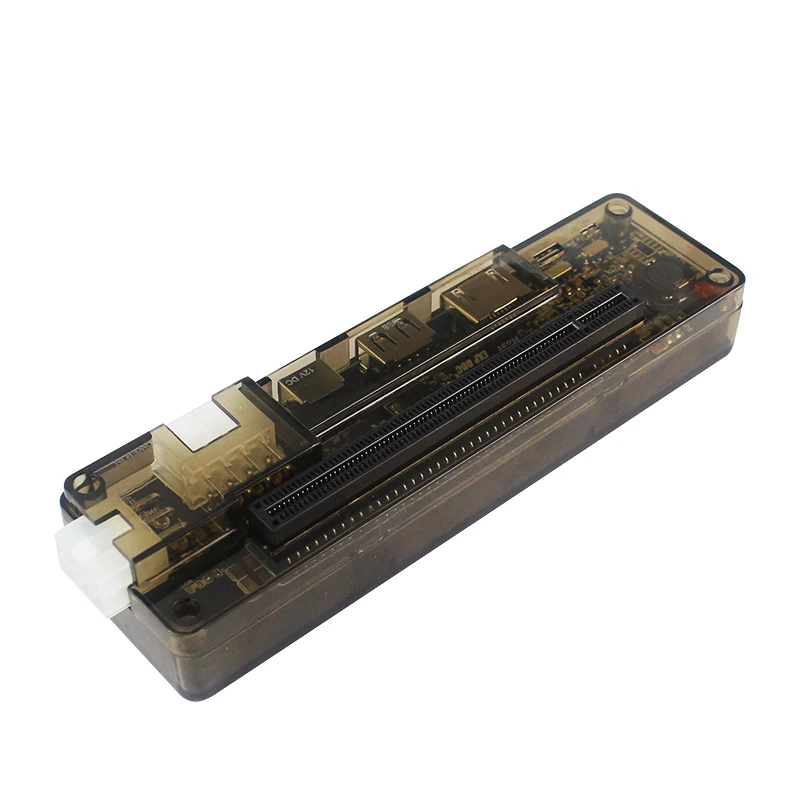

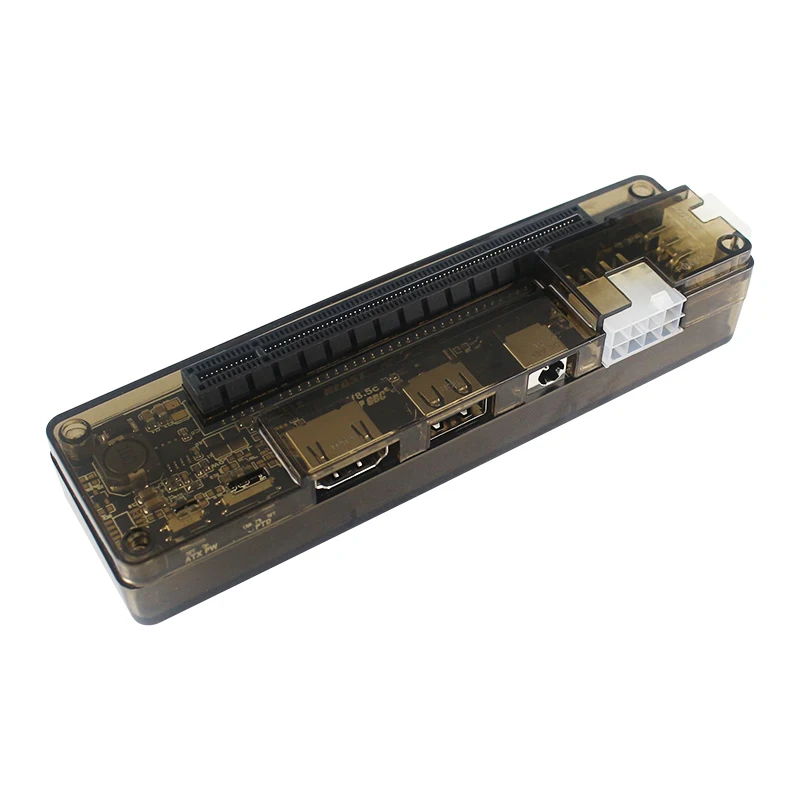

EXP GDC-это внешний графический адаптер для ноутбука. Это может помочь вам использовать внешнюю независимую высокопроизводительную графику, может использоваться для доступа к любому интерфейсному оборудованию PCI-E, используемому для повышения производительности ноутбука, чтобы вы могли играть в эти огромные игры, запрашивающие высокопроизводительную графику.Обратите внимание, что не все ноутбуки поддерживают подключение внешней графической карты. Вы можете прочитать список поддержки в подробном описании, если вы не убедитесь, поддерживает ли ваш ноутбук. Или вы можете отправить нам сообщение об этом.Примечание: EXP GDC-это внешний графический адаптер для ноутбука, не включает графическую карту.

Характеристики:

1. Поддержка интерфейса: PCI-E X162. Входной интерфейс: Mini PCI-E/NGFF M.2 A Key/Expresscard3. Extand поддержка: PCI-E X16 DMI 5 GT/s4. Мощность: Макс. 220 Вт (8-контактный интерфейс)/Макс. 150 Вт (интерфейс постоянного тока)5. USB: 1,0/1,1/2,06. Совместимая система: Windows XP/7/10,Linux

О мощности:

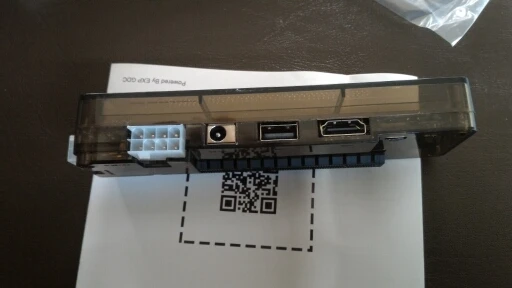

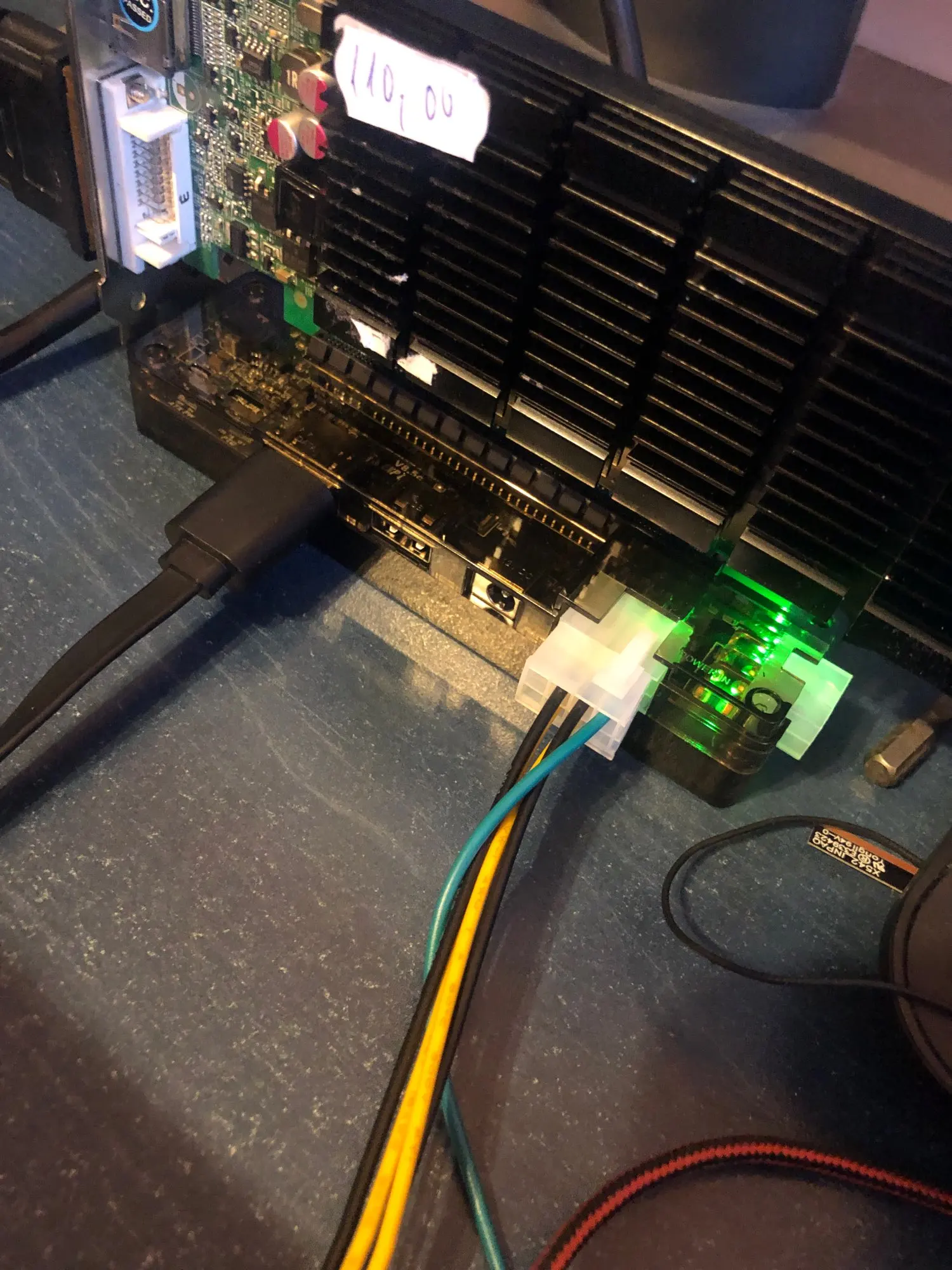

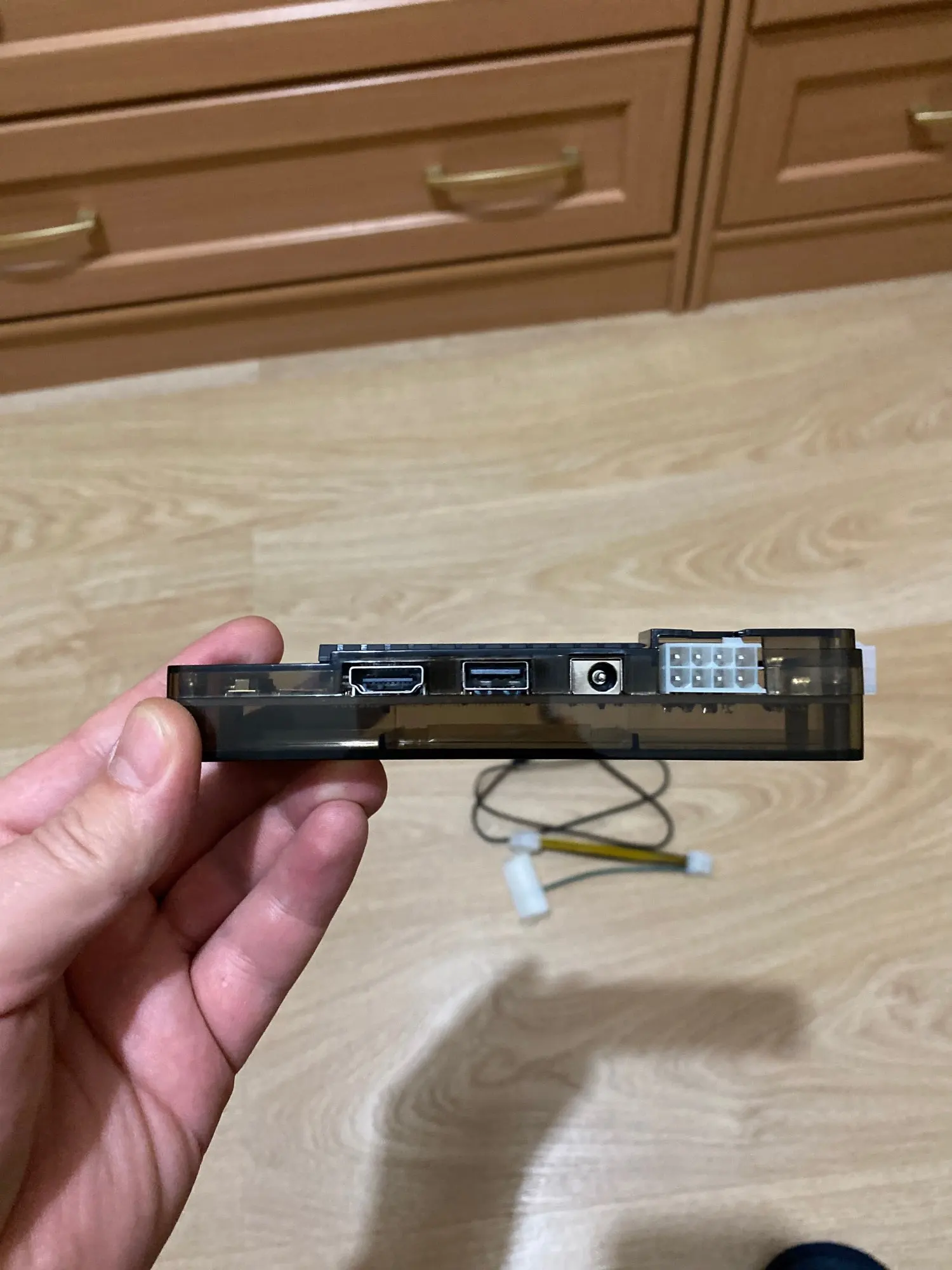

1. Мы настоятельно рекомендуем использовать 8-контактный разъем питания на EXP GDC. Вам нужно использовать питание ATX. Мощность должна быть достаточно для внешней графической карты, которую вы используете. Метод подключения находится в описании и руководстве пользователя.2. EXP GDC имеет порт постоянного тока (внутренний диаметр 2,5 мм, наружный диаметр 5,5 мм), напряжение должны быть 12V и ток должны быть в соответствии с 12.5A. Таким образом, мощность ограничена 150 Вт. Если вы используете внешнюю графическую карту, которую вы используете, составляет более 150 Вт, вы не можете использовать этот порт постоянного тока.3. Пожалуйста, внимательно проверьте и подключите источник питания, чтобы предотвратить повреждение оборудования, вызванное неправильным подключением или коротким замыканием.Не включайте его до завершения подключения.

Особенности:

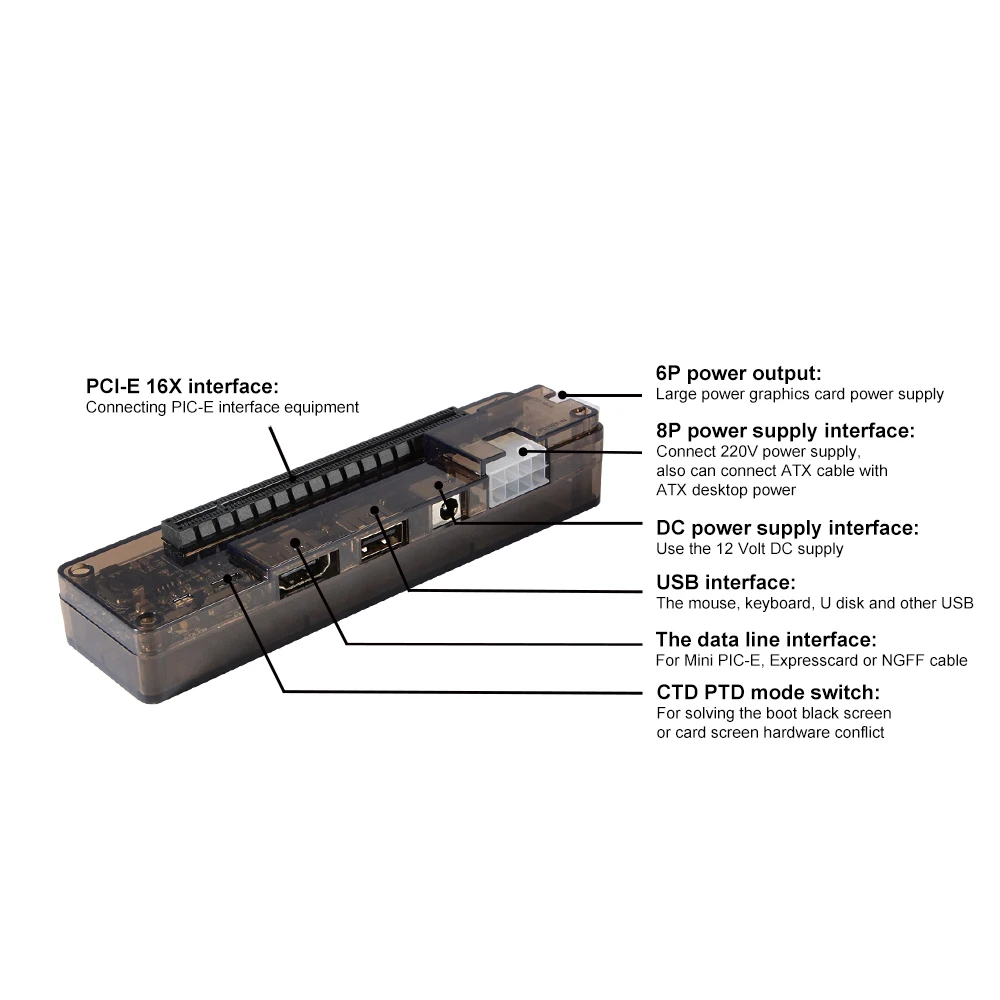

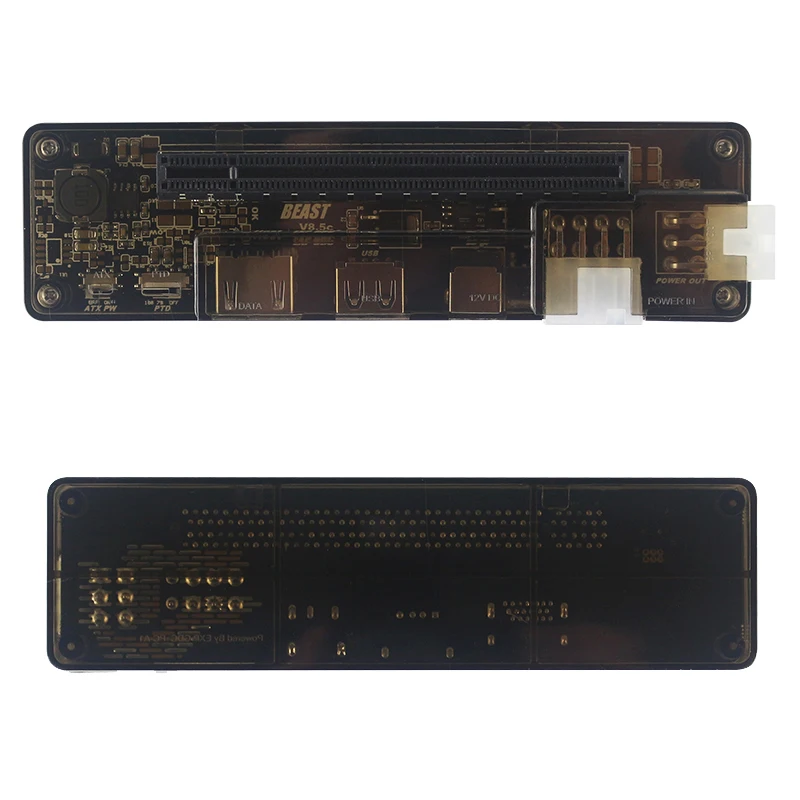

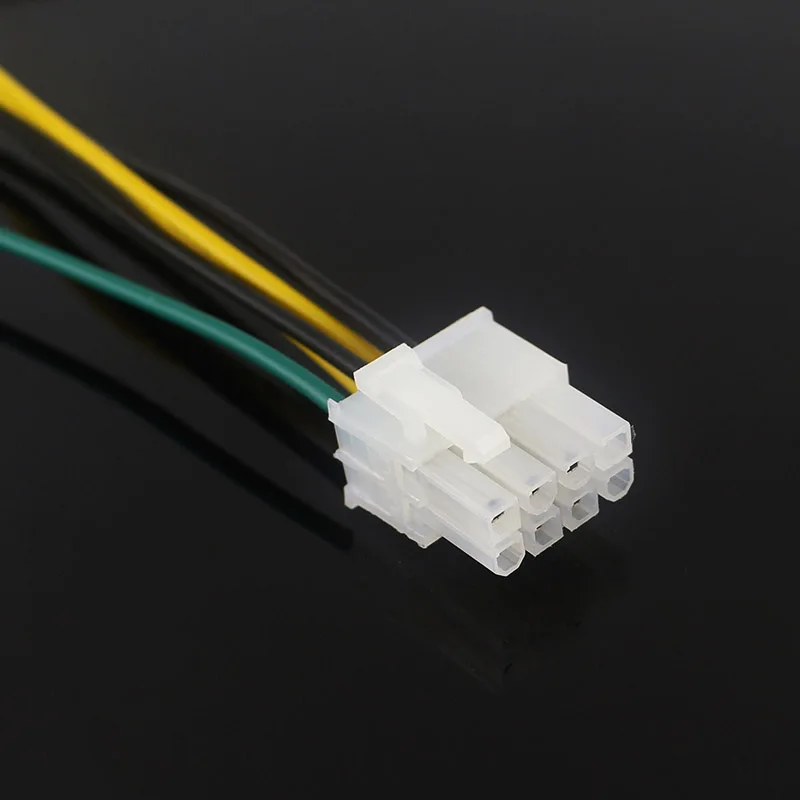

1. EXP GDC ноутбук внешняя независимая док-станция для видеокарты с линией передачи данных expresscard и 6 Pin/8 Pin кабель питания.2. Двойной совместимый переключатель TD (разрешение аппаратного разрешения).3. Высококачественный импортный электронный компонент, Многоступенчатая Защита от помех и изоляции.4. Многофункциональное автоматическое переключение (Поддержка мягкого запуска).5. Улучшенная мини-линия передачи данных PCI-E с 26-контактным интерфейсом, поддерживает интерфейс expresscard типа 54 и типа 34.6. С 6-контактным интерфейсом для подключения питания видеокарты; 8-контактный интерфейс для подключения источника питания EXP GDC.7. Используйте для инженерных измерений, сбора данных, отладки сервера, GPU вычислений и других промышленных приложений, конечно, все еще использовать d для доступа к большинству видеокарт для игры.

О экране:

При использовании EXP GDC не все ноутбуки поддерживают использование внутреннего экрана для отображения.Если вы используете внутренний экран ноутбука для отображения, пожалуйста, убедитесь, что он имеет Intel (R) HD graphicsand, подключенный выше GTS450 в качестве NVIDIA graphics. В противном случае вам нужен внешний монитор.Обычно использование внутреннего экрана ноутбука приведет к большему потере производительности внешней видеокарты. И мы настоятельно рекомендуем использовать внешний экран для отображения.

Эти продукты не поддерживают эти модели ноутбуков, пожалуйста, не делайте заказ, если вы используете эти ноутбуки:

Asus(N55SF, N75SL , ASUS A53XI24 1SV-SL, K43SD, A73S, K53SD, X8dij, A43s, N55SL, K45dr)LenovoE530, L430, E43, U410, E49, K49, G50-75MHPH533OM, 6910, 5310MHaseeui45, EVI4HaierT68Acer4739z , Acer E1-451GSamsung450R , 270e5k , np450r5j-x05cnDell5437 , N55SLПримечание: Эти модели ноутбуков-это известная модель, которая не подходит. Но это не означает, что любой ноутбук, кроме этого списка, будет работать. Вам все еще нужно узнать, подходит ли ваш ноутбук для использования адаптера EXP GDC для подключения внешней графической карты.

Поддерживаемые Ноутбуки (известные):

Для Lenovo: w530/T520/W520/X220/X220/TZ570/T420/Y460/Y560/T410/E420/X201/X201s Edge/T410s/T400/T510/X201T/X200/W500/t61p/X61/T61/T60/T520/T420S/y470/T420I/Y480/G480/k580s/E520/Y580/G500/E46A/Y530/G510/Y400/G500/V460/y560P/y480n/y480/E420/K29/B470/Z470/L421/SL410K/E420S/G470/G450/z465/Y500/V370/G430/Z370/Y485/YP/41010101000/v1000 s410p/y471a/s230u/V570/e420s/Z500/V470/Y40 70/G710 AT-ISE/y430p/S400/SR1000/B5400/405S/A8/Y50/Z501/Z480/Z580/U310/K46A/z380/P51/Для Dell: E6520Vostro/3450/XPS 15/L502Studio/1557/E6220/M4500/E6420/E4300Studio/1557XPS 1645E4310M4600Insp.1545XPS/1340E430 0 XPS 1640 E6500Insp 1420XPS 1340Vostro 1500 1440Vostro v130 XPS M1530D830M1330Studio 1555Insp 1520Vostro 1310E15051545E6520E6520E 6220E 5410E 4310E 641014RM12104600MD630E64206320N4120N50103421N3010772014R4728152014rd658N411014RD658inspiron15-3521e63207420553 7xps 164515r7520767015R 4526 5547 773014R 5420M6600752055374050vostro3300n3420L702X3542155815 75484z-5423 E6230Для SonyZ21VPC-Z11, VPC-Z13, VPC-Z12, VGN-FW45Z46GD, VGN-NS110eEA27ECVPCCA36ECEA47ECCB36ECNw35eEA200CS138Vgn-nw71fbSVT11138CCS, vpcs128ec, vpcs128ec, VPCEB26FXVPCZ138GGsve14a28ccsPcg-71212tSVE 141ForHP: 4530s/2560P/8460P/4330s/2540P/8440P/DV4-2000/2530P/2740P/6930P/6930P/2730P/HDX9000/ Pavilion DV4/DV9690en/CQ60/DV7126/dv790en beatsG42DV51220TXN51108570PCQ35-219TXDV2804TXCQ45CQ40CQ42 870pcq15-102tx/2570P/8460PДля Fujitsu: AH531/T731/S6420/T901/T5010/U9200/AH56/Gnh532Для Acer: 5755 г/3820TG/5920 г/5620Z/5742 г/6930/5620/1810TZ/5720 г/1410 Ferrari One/4752 г/4750 г/E1-471G/5750 г/5951 г/e1-571G/V3-571G/V5-472G/4315/V5-471G/V3-772G/4738 г/4745 г/E5-511G/5552 гДля MSI:CX623/CR720/A6200-021US/CR630/M610/GX640/GE60Для Toshiba:R840/A665/L305-S5921/L300/A505-6965/L300/L305-S5921/M332/M780/L700/L650-02B/L800Для Clevo: M860T/UM570RUДля Sager: NP2096/NP8662/NP5793Для NECVersa: E6500Для ASUS: f8SA/X42JR/X59SL/1015PEM/M60J/Y581/CX81/x55v/X450VB/X450JS/x450c/N61JV/x402ca/U24E/r400 n55sf/n53/k56c/k55vd/K53SV/K52DR/k45vs/K43SM/a55vd/K42JB/K40IP/K40IN a42j/k55vm/k43/SDG74S/XN43sl/n55sl/k55vm/A45/K56CB/K43DK42kv/X55XI237VD-SL/X550VC/N81/VG X751L/A53S/a53fДля LG: P300Для Samsung:R780/NP300E4A/NP270E5J-K01CN/r428/rv420Для HASEEA460-I7/K590C/A560P/K580P/A430/K470p/460P/A550/k602c/K590S/K500DE400/K500C-i7 /D1/k660E/A460p-i7/K480NДля Tsinghua: u49fK41H/A14RM0CДля голубого неба: p170emДля Haier: 7g-2X5PДля Gigabyte: p15f V2Для Fangzheng: yihea600Примечание: Ноутбуки в этом списке были успешно использованы клиентами. Некоторые ноутбуки можно использовать, просто ознакомившись с руководством пользователя. Для некоторых ноутбуков требуются специальные настройки или программное обеспечение. Если вы знакомы с компьютерным оборудованием, вам будет легче использовать этот продукт.

Примечание:

1. Обычно ноутбуки с правильным интерфейсом могут работать с нашими продуктами, но некоторые ноутбуки не могут работать с ним из-за разной конструкции или конфигурации (например, проблема с белым списком или ограничение BIOS, даже некоторые интерфейсы ограничены). Не все модели ноутбука поддерживают использование этого продукта. Вы должны полностью изучить его, прежде чем купить.2. Некоторые ноутбук имеет оба интерфейса, но он просто поддерживает использование одного интерфейса для подключения внешней графической карты. Например, Lenovo T420, он может использовать интерфейс Expresscard для использования этого продукта, но не может использоваться на интерфейсе беспроводной карты (NGFF M.2A/E).3. Некоторые старые модели ноутбуков должны использовать 1 кусок 2 Гб оперативной памяти-чип для использования этого продукта. Особенно ноутбук использует материнскую плату перед HM65 (меньше моделей ноутбуков использовать материнскую плату после HM65 также нужно использовать 1 кусок 2GB RAM памяти-чип)4. Если ваш ноутбук не поддерживает подключение к внешней графической карте с помощью EXP GDC, или вы выбираете неправильный кабель интерфейса для вашего ноутбука, мы не можем вернуть деньги продукта. Вы можете купить правильный внутренний кабель для его решения.5. При использовании ключа ngff m.2 a/e некоторые Ноутбуки могут иметь проблемы с белым списком. Потому что эти ноутбуки не могут быть подключены к M. 2 A/E ключ использует продукты, не указанные производителем. Чтобы решить эту проблему, вам нужно научиться обновлять BIOS. Но обновление BIOS сопряжено с большим риском для вашего ноутбука. Если вам это не подходит, пожалуйста, не делайте этого.

О видеокарте:

1. Список рекомендуемых видеокарт:GTX650 GTX660 GTX670 GTX750 GTX760 GTX950GTX960 GTX970 GTX980 GTX1060 GTX1070 GTX1080И для других графических карт, может быть, они также могут быть использованы, но совместимость и стоимость не так хороши, как карты в списке.2. Для GTX 1060 1070 1080Они совместимы с EXP GDC, но вы должны установить драйвер auгостевого 2016 (версия 372,70). И GTX 1080 является самым мощным, который мы рекомендуем.Если ошибка 43, пожалуйста, загрузите файл, чтобы решить эту проблему https://drive.google.com/file/d/1Css4QZPqjmrsMIJdtSNezhnDPawOFNhd/view?usp=sharing3. Обычная графическая карта также поддерживает, например GTX1650Обратите внимание, что потеря производительности внешней видеокарты является нормальной.

Пожалуйста, выделите интерфейс:

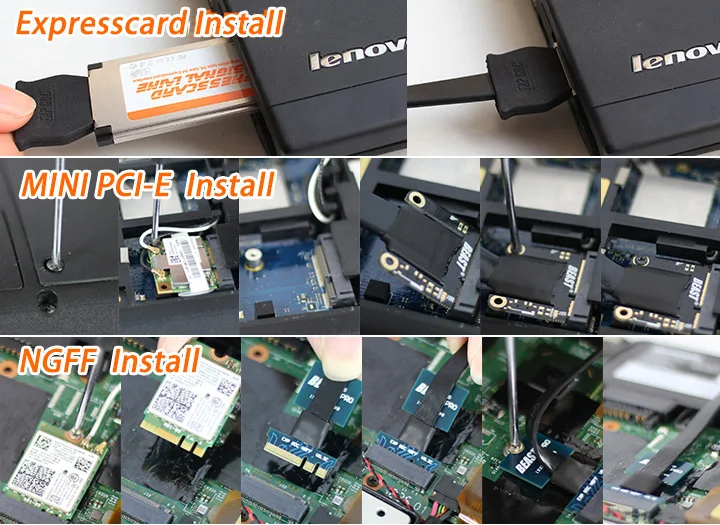

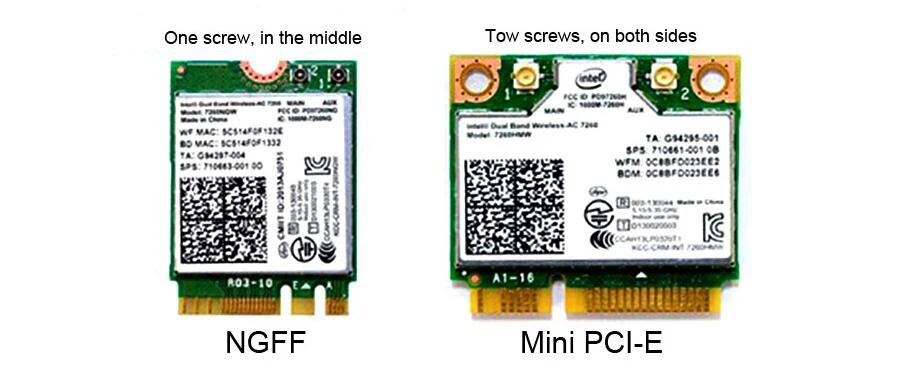

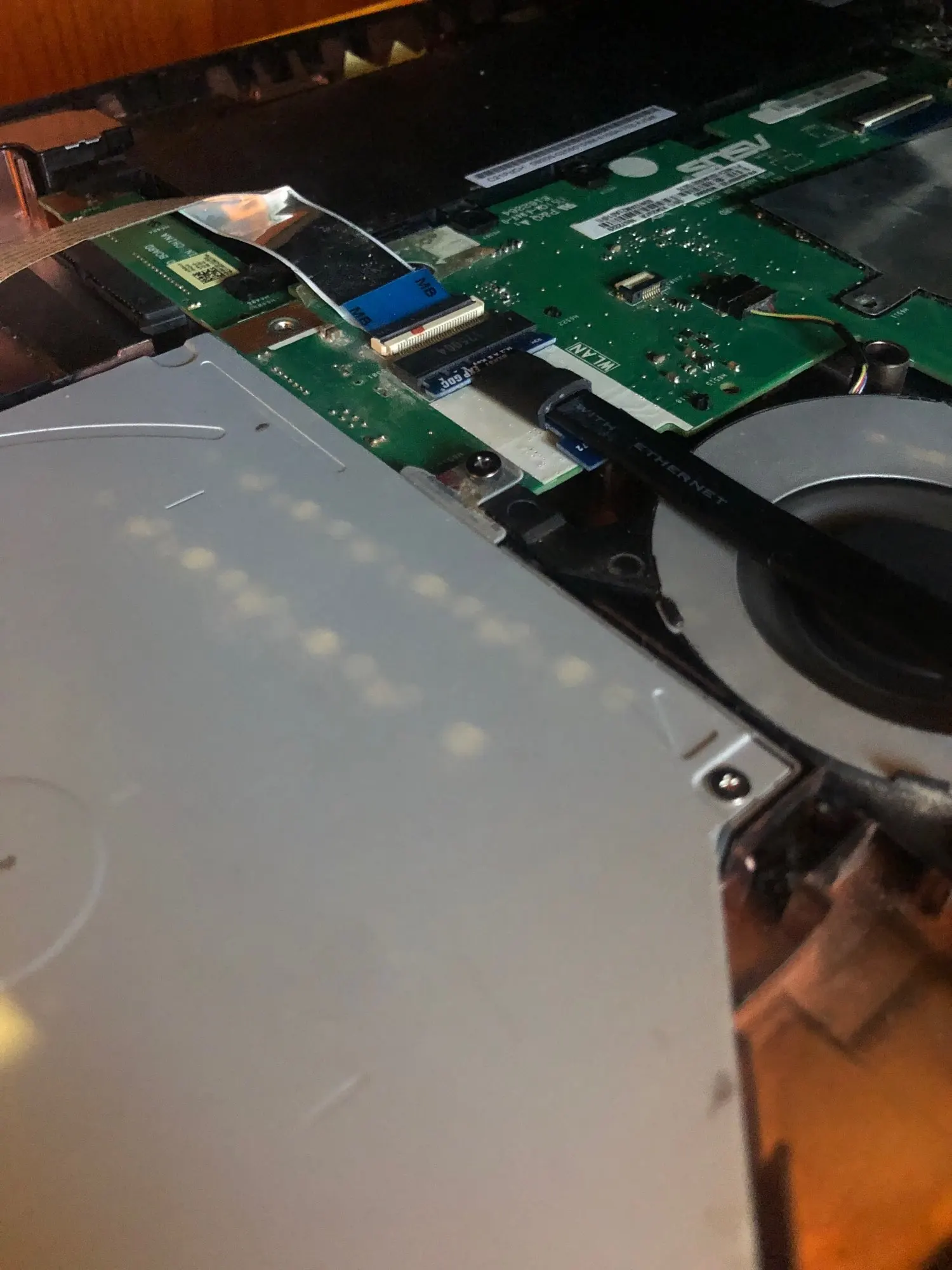

Чтобы проверить mini PCI-E и NGFF M.2 A/E ключ, вам нужно разобрать заднюю часть ноутбука, и вы можете его увидеть.

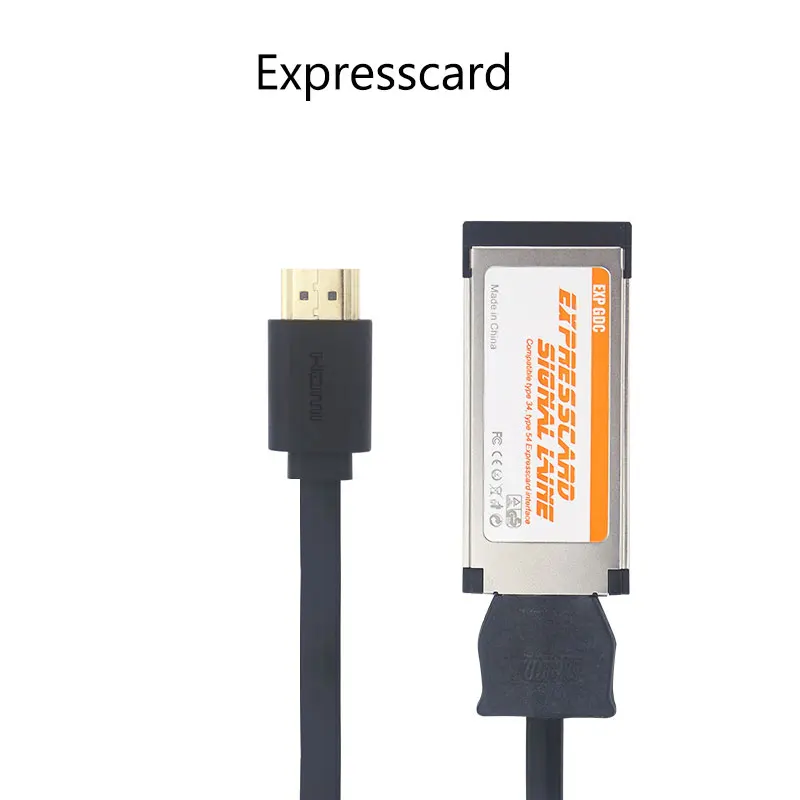

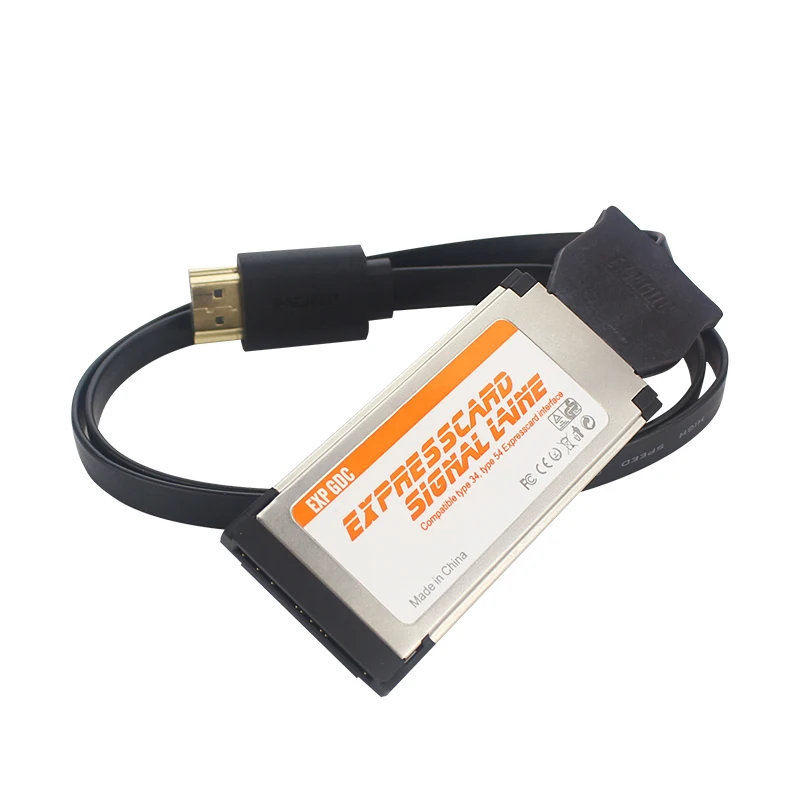

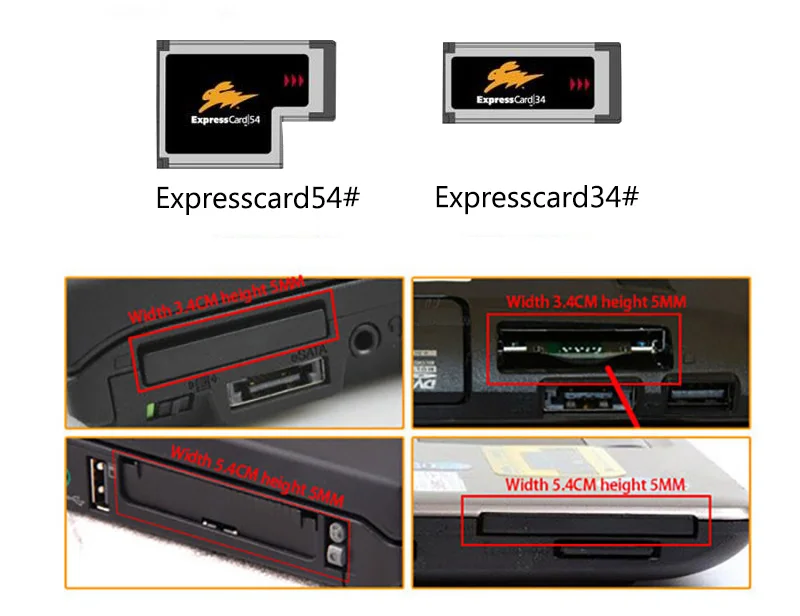

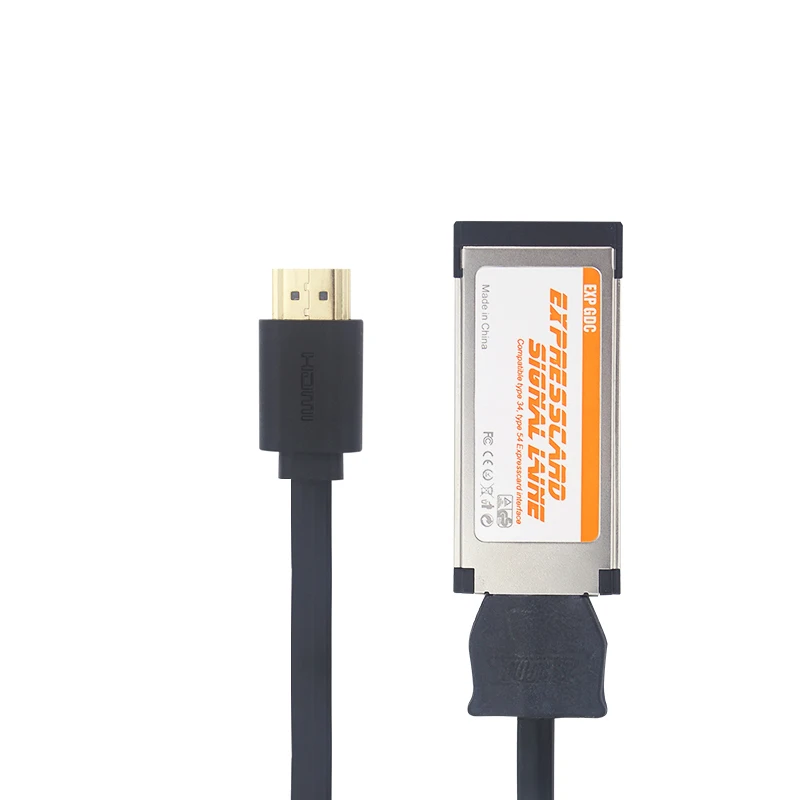

Примечание: интерфейс нашего кабеля expresscard составляет 34 мм, а размер 34 мм подходит как для 34 мм, так и для 54 мм.

Пожалуйста, внимательно ознакомьтесь с руководством пользователя в посылка при установке этого продукта. Вы также можете просмотреть видео по ссылке продукта.

Ссылка для загрузки руководства пользователя:https://drive.google.com/file/d/1mDqWBSgMR-uR8fX6ZIBnQl2Bhufo--gR/view?usp=sharing

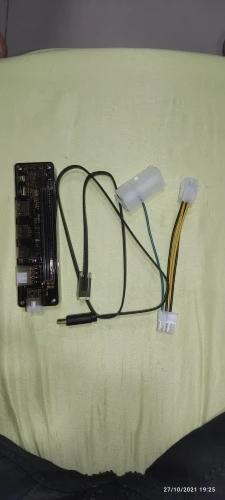

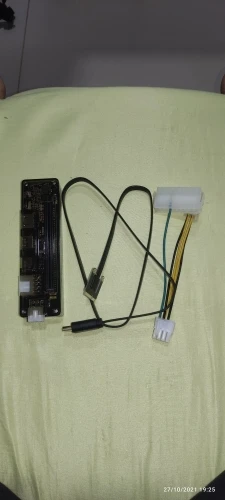

Упаковочный лист:

Вариант 4:

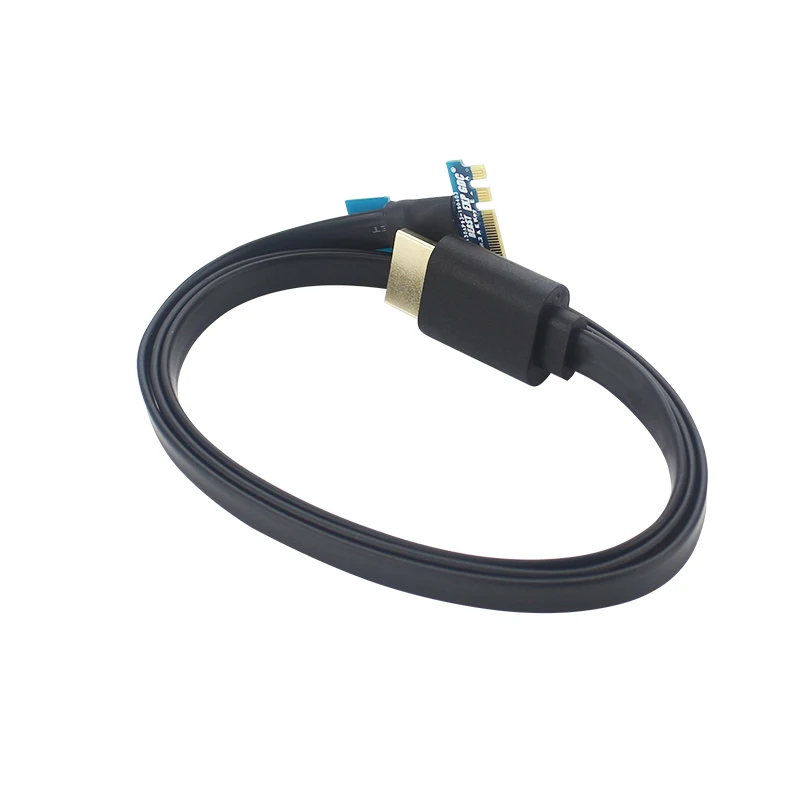

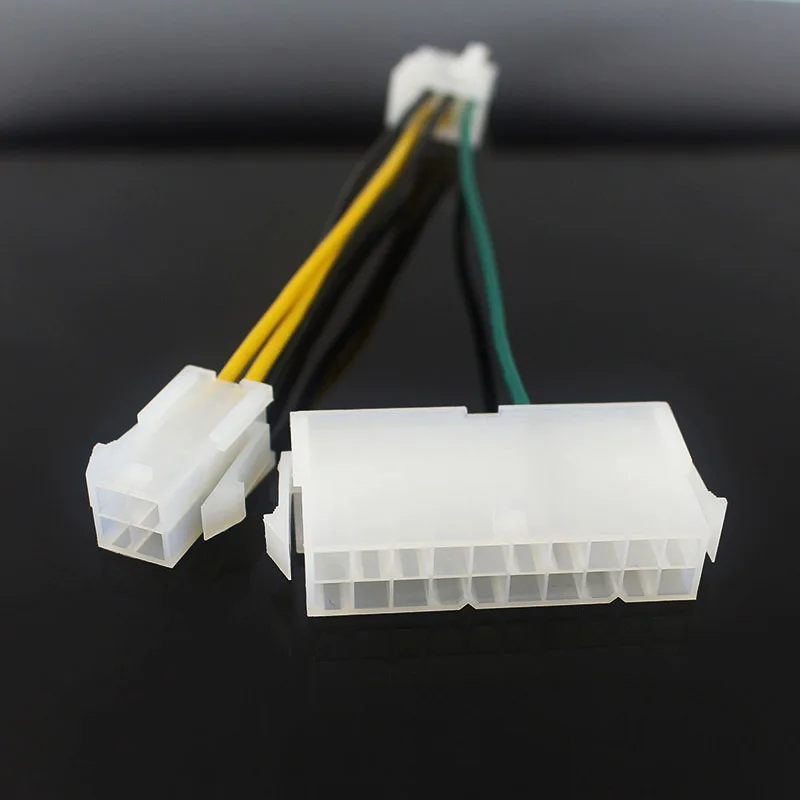

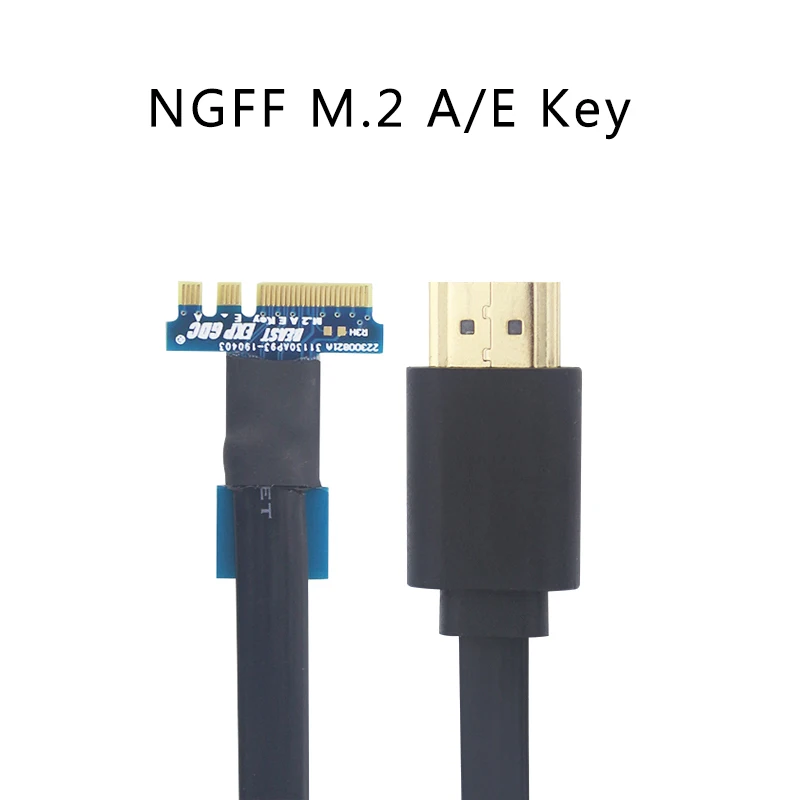

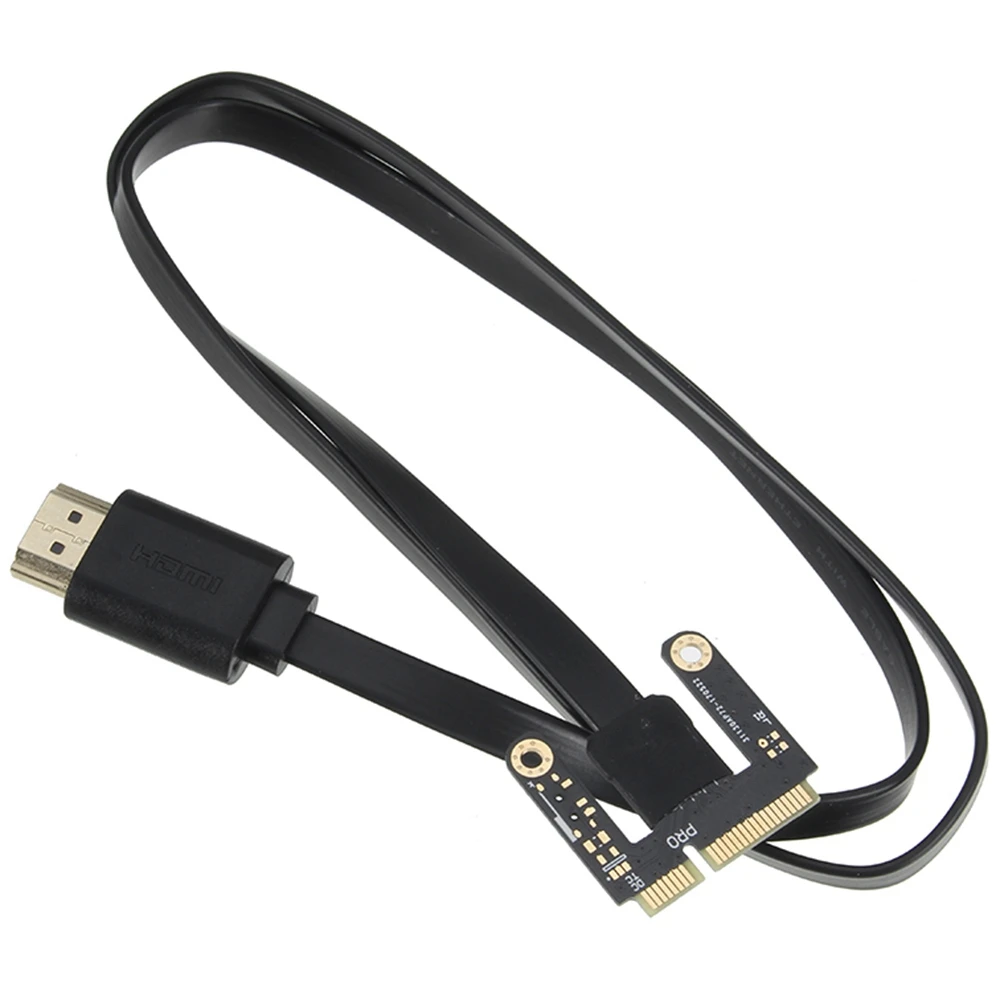

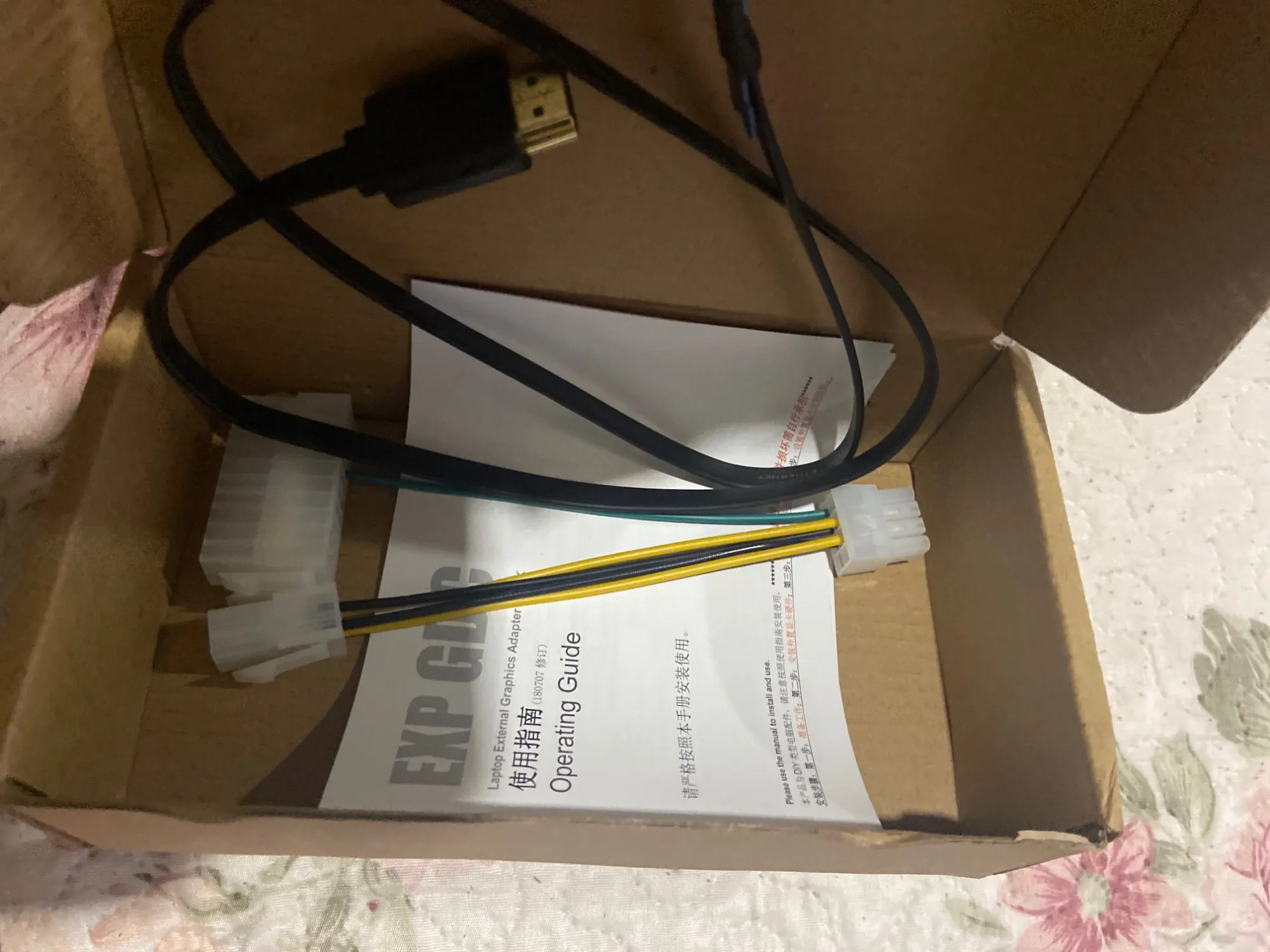

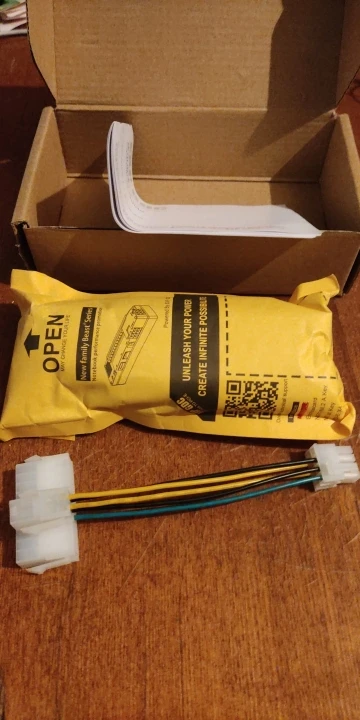

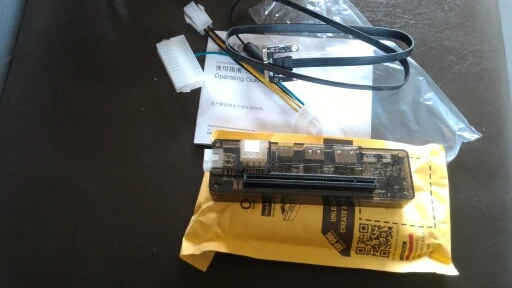

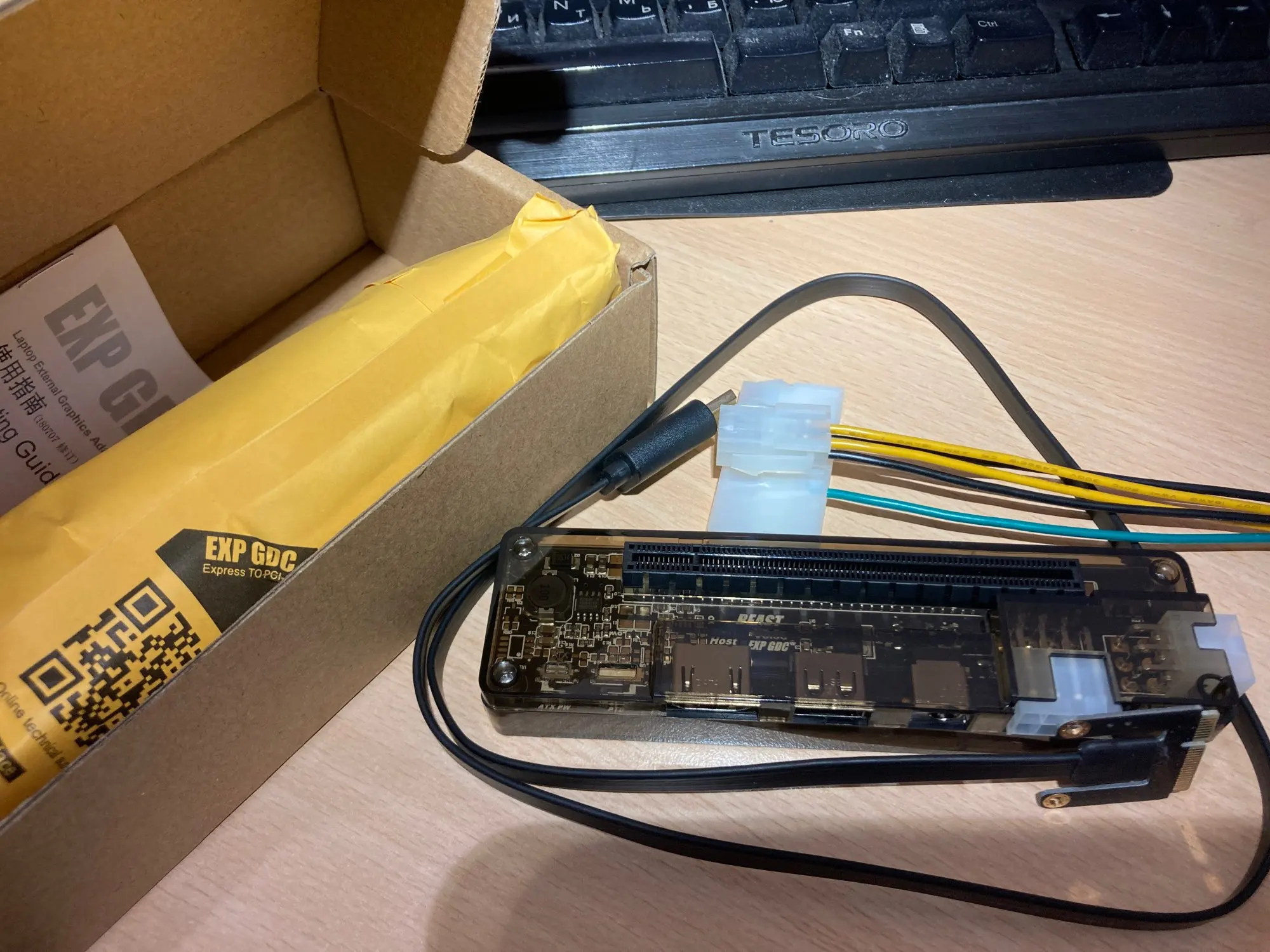

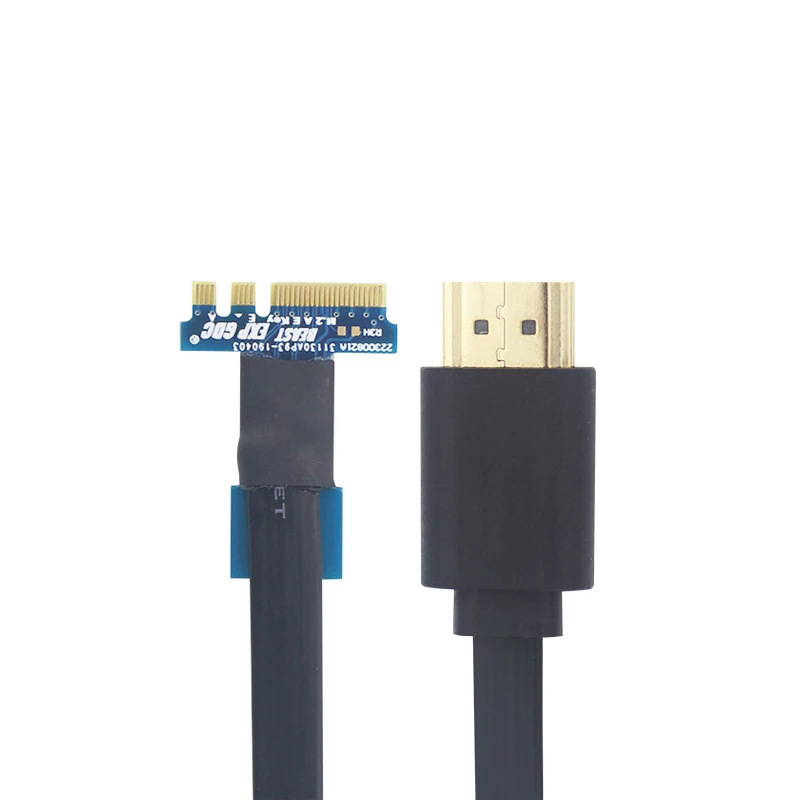

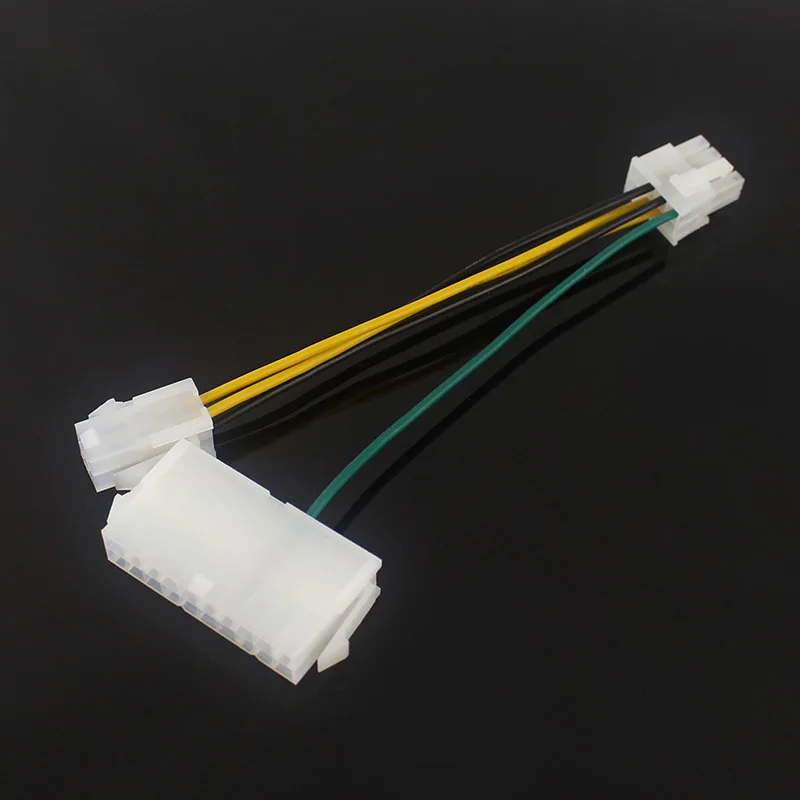

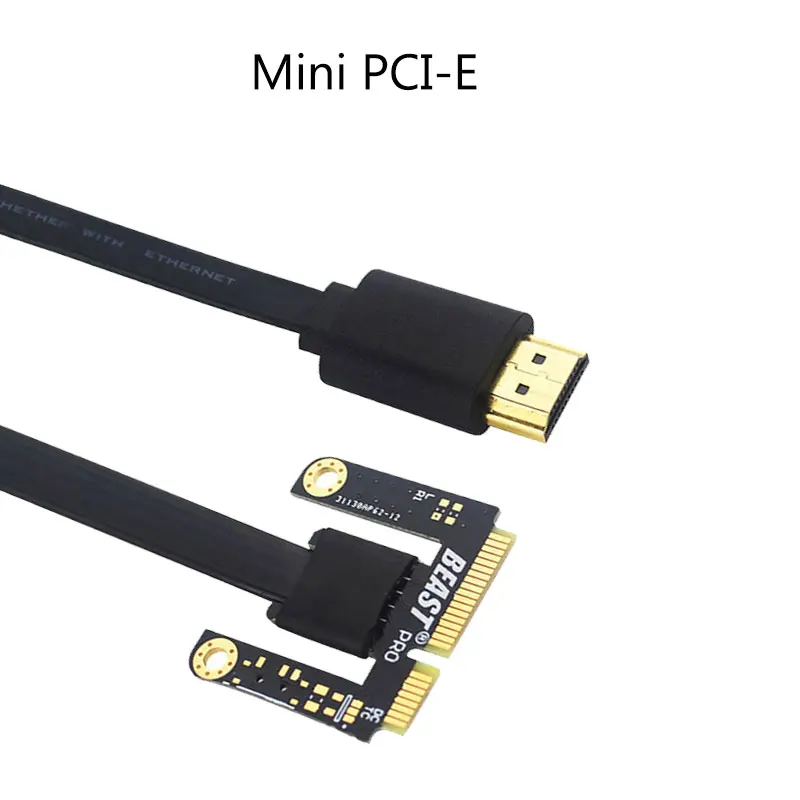

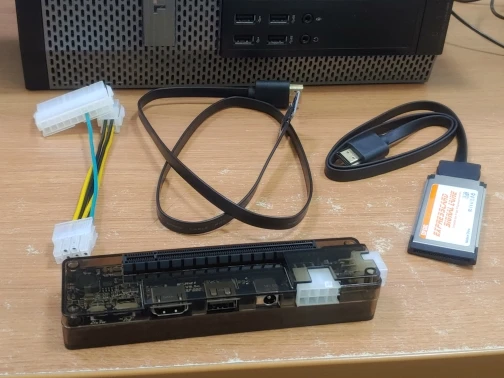

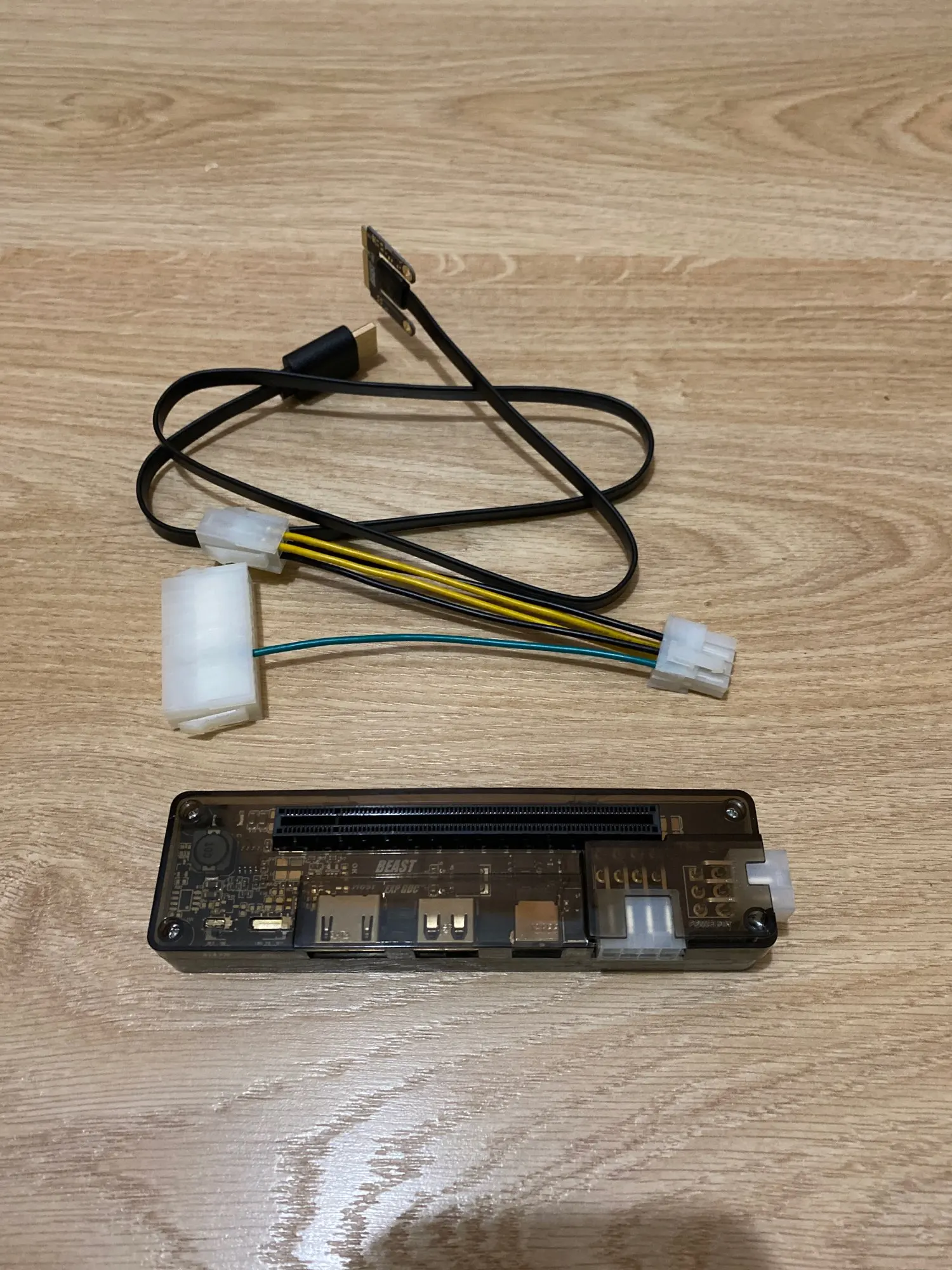

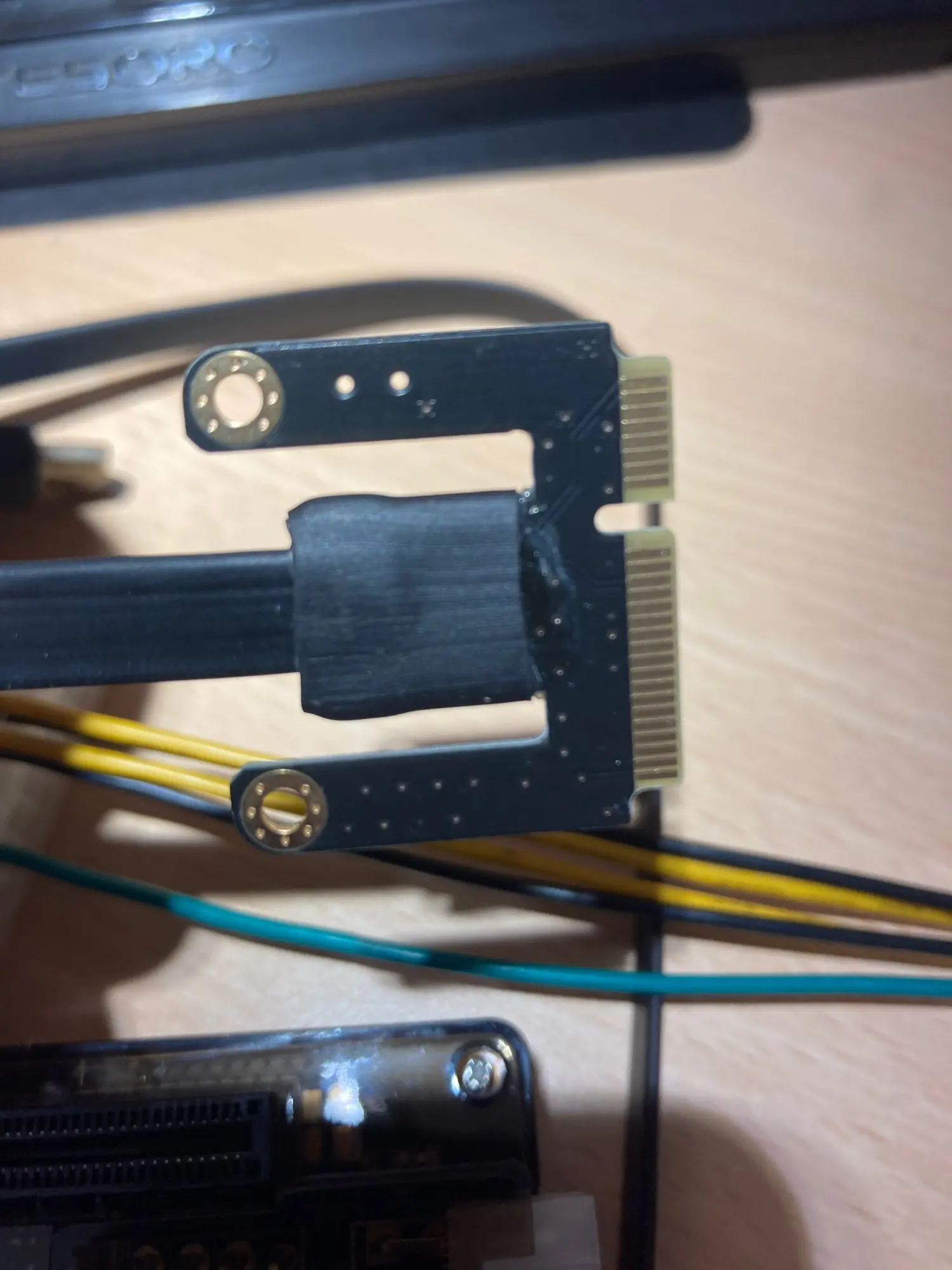

1 х адаптер EXP GDC1 x Инструкция1 x Мини PCI-E линия передачи данных1 x NGFF M.2 A/E Key Data Line1 x Кабель питания ATX

Часто задаваемые вопросы:

Мой ноутбук-модель xxx, работает ли он?

Если модель ноутбука находится в списке поддержки, то, как правило, она может работать. Если его нет в списке поддержки, мы не можем убедиться, что он может работать на 100%. Если ваш ноутбук находится в списке, который не поддерживает, не покупайте его.

Какой интерфейс используется для моего ноутбука?

Вы можете сделать четкие фотографии интерфейса вашего ноутбука и показать нам. Кроме интерфейса expresscard, вам нужно открыть заднюю часть ноутбука, чтобы посмотреть на него.

Какой источник питания я должен использовать для него?

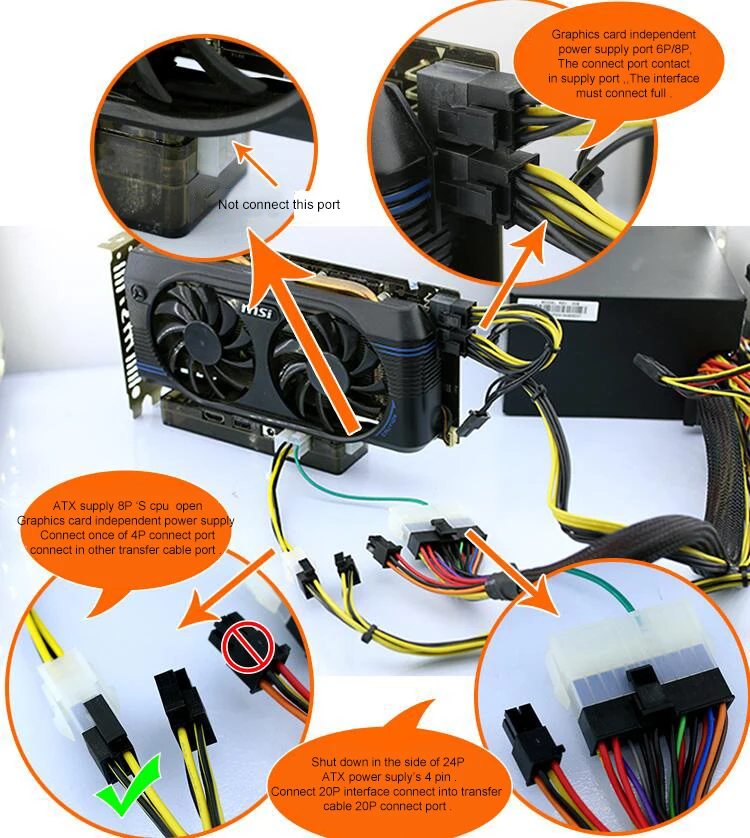

Мы предлагаем питание ATX. Мощность должна быть достаточно для вашей внешней графической карты. Например, если ваша карта exernal graohic использует мощность 300 Вт, вам лучше использовать мощность 350 Вт ATX.Пожалуйста, подключите кабель питания правильно. (у нас есть изображение, чтобы показать его в описании товара)И не включайте его перед тем, как все соединение будет выполнено.

Могу ли я использовать порт постоянного тока для питания?

Пожалуйста, обратите внимание, что порт постоянного тока для ввода питания обеспечивает мощность 12 В, currect не может быть более 12.5A. Таким образом, он может поставлять только мощность 150 Вт. И вы можете использовать только внешнюю графическую карту, которая использует мощность не более 150 Вт. Также убедитесь, что вы используете качественный источник питания, в противном случае он может повредить ваши устройства. Подключение кабеля питания неправильным способом также может повредить устройства. Не поставляйте электроэнергию перед подключением.

Почему я не могу успешно использовать этот продукт?

1. Пожалуйста, обратитесь к инструкции по эксплуатации шаг за шагом. Убедитесь в правильности вашей работы.2. Обратитесь к фотографии неисправностей в руководстве пользователя3. Пожалуйста, не отключайте ядро видеокарты-некоторые пользователи могут отключить ее по ошибке при отключении встроенной независимой видеокарты.4. Возможно, внешняя графическая карта, которую вы используете, не совместима с ноутбуком, который вы используете. Попробуйте другую графическую карту.5. Некоторые ноутбуки должны уменьшить объем оперативной памяти для использования этой функции. (включая количество и Емкость оперативной памяти)6. Некоторые ноутбуки поддерживают только внешний экран для использования.7. Пожалуйста, свяжитесь с нами, если вы не можете решить эту проблему самостоятельно.
