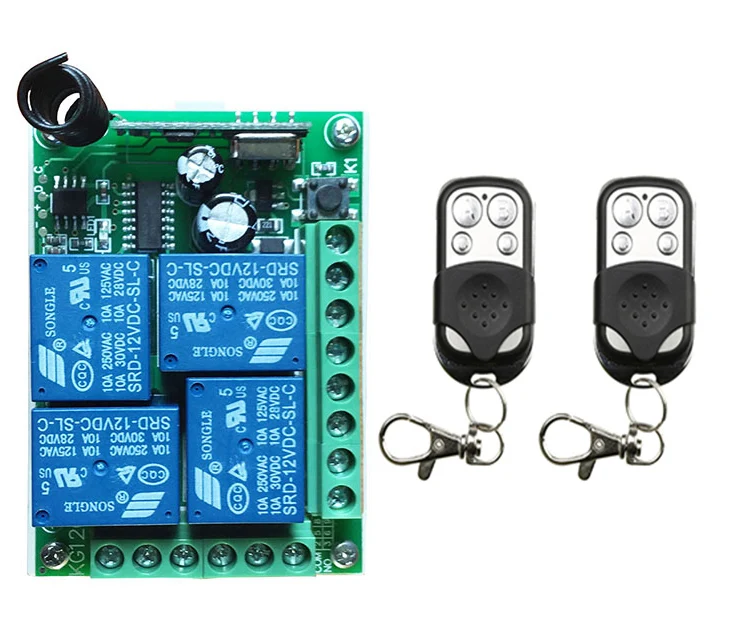

DC12V 4CH 10A Радиоконтроллер RF беспроводной кнопочный пульт дистанционного управления 433 МГц 2 передатчика + 1 приемник двери гаражаокналампы

Характеристика:

* Рабочее напряжение: DC12V

* Ток покоя: 5 мА

* Рабочая частота:433 МГц

*Чувствительность приема:-104dBm

* Функция опции: Мгновенный/тумблер/защелкивающийся

* Режим модуляции: ASK

* Режим соответствия: Интеллектуальный код обучения

* Режим выхода: сухой контакт/выходное напряжение

*Корпус: Да

* Рабочая температура:-30 ~ + 80

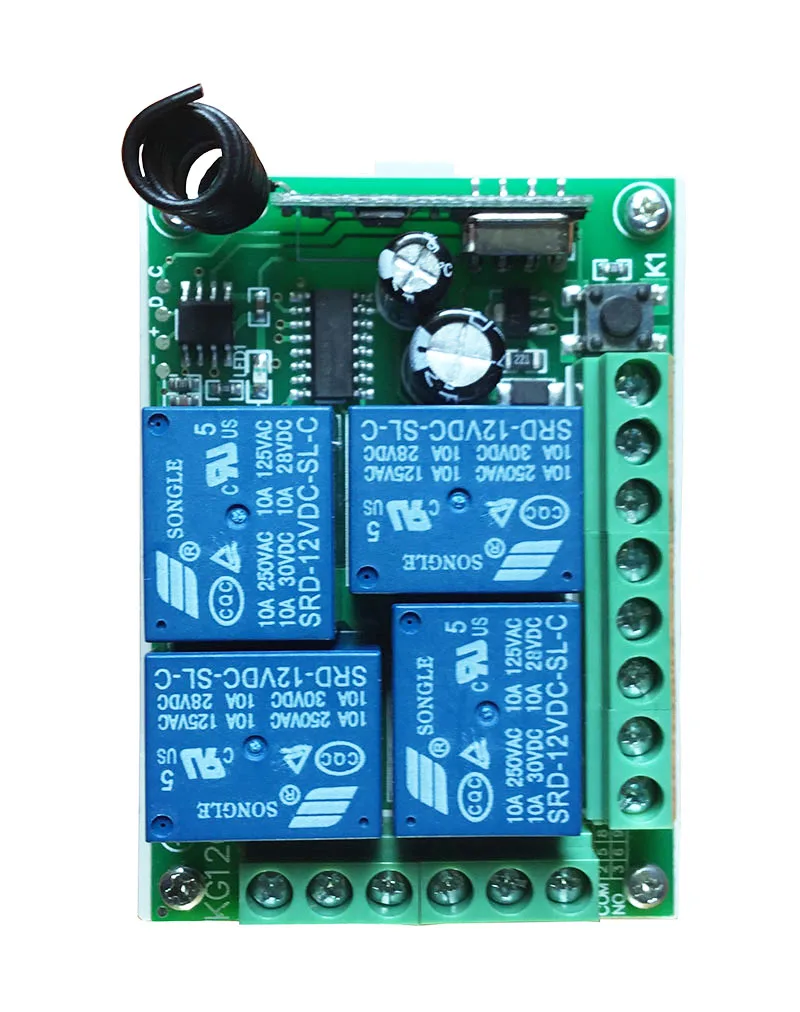

* Размер печатной платы: 68*48*16 мм

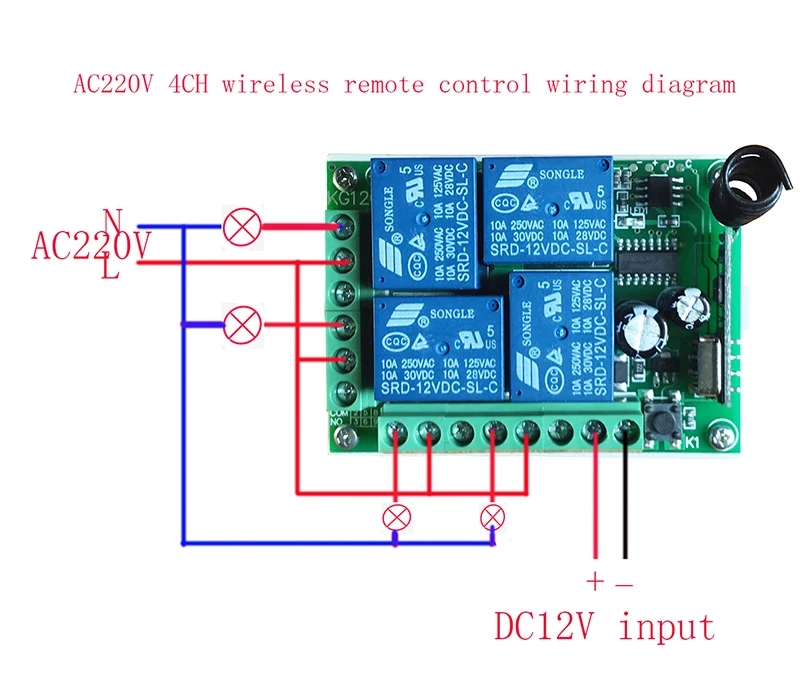

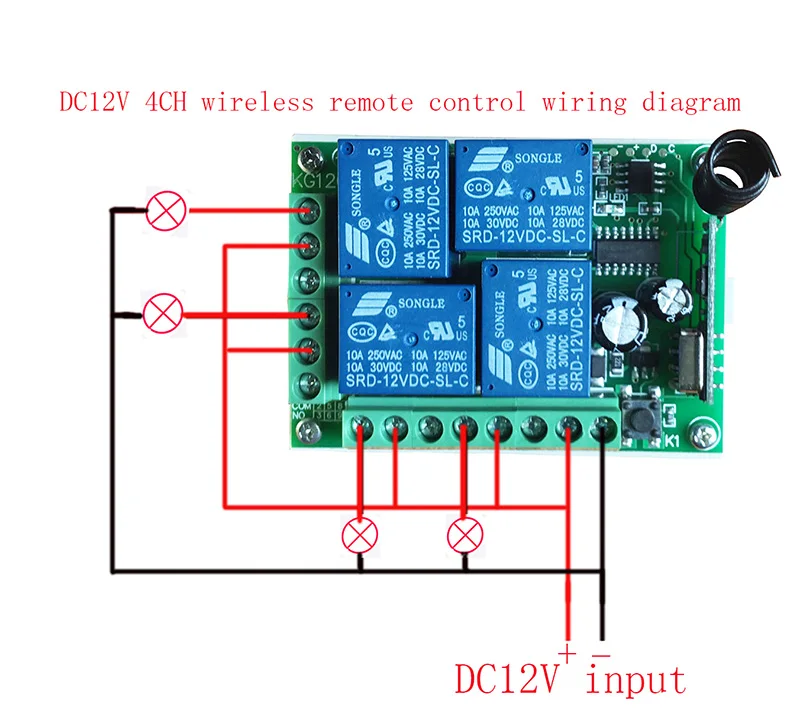

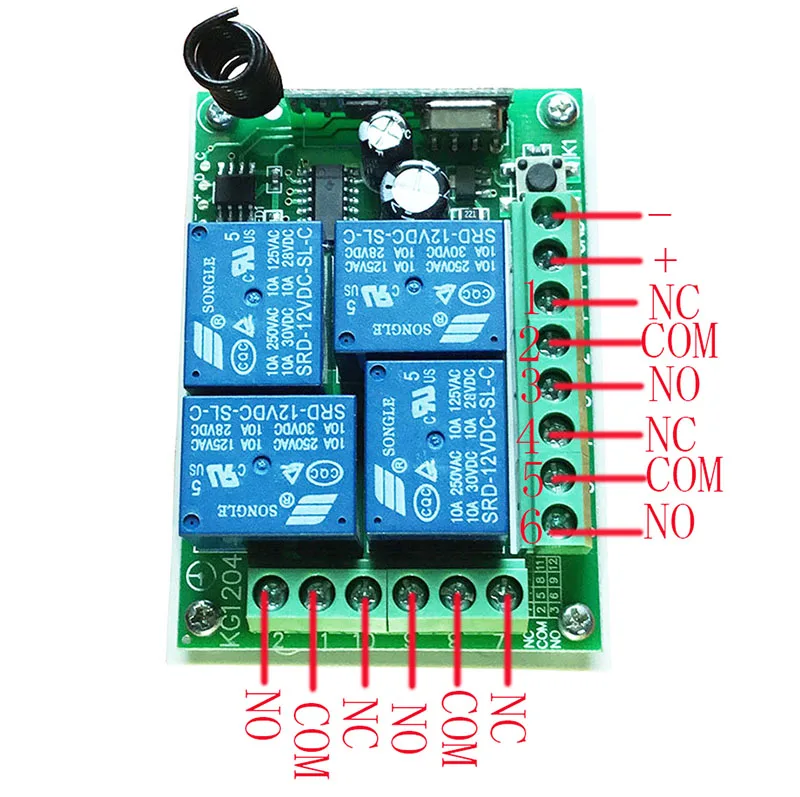

+ V-положительный полюсный вход

GND-вход отрицательного полюса

1-KC1 нормальное закрытие реле (NC)

2-KC1 общее реле (COM)

3-KC1 нормальное открытие реле (нет)

4-kc3 нормальное закрытие реле (NC)

5-KC3 общее реле (COM)

6-kc3 нормальное открытие реле (нет)

7-KC2 нормальное закрытие реле (NC)

8-KC2 Общие Реле (COM)

9-KC2 нормальное открытие реле (нет)

10-KC4 нормальное закрытие реле (NC)

11-KC4 Общие Реле (COM)

12-KC4 нормальное открытие реле (нет)

О режиме работы:

1.Мгновенный/пробежка: Нажмите и удерживайте-> on; Release-> Off

Удерживайте нажатие одной кнопки, соответствующий канал работает/включается;

Ослабьте палец, чтобы остановить/выключить.

(4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик)

2.Переключатель/самозамок: нажмите-> ВКЛ; нажмите еще раз-> ВЫКЛ

Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включен;

Нажмите ту же кнопку снова и выключите.

(4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

3.Блокировка/блокировка: нажатие-> ВКЛ; нажмите другую кнопку-> ВЫКЛ

Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включен;

Нажмите другую кнопку, чтобы остановить/выключить (в то же время работает другой соответствующий канал).

(4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

Настройка режима работы:

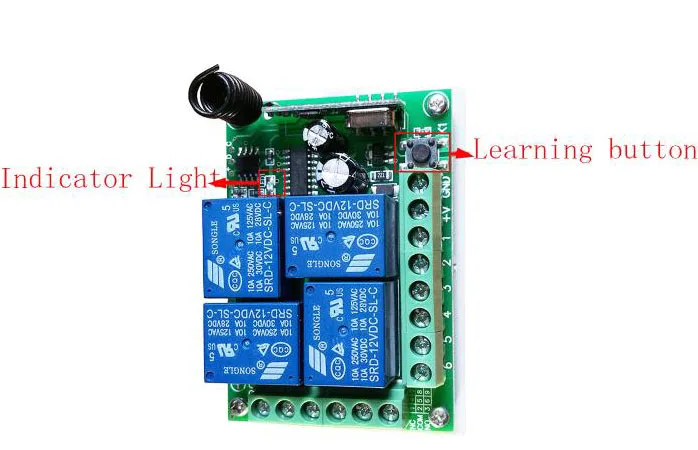

1.Мгновенный режим: одним нажатием кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза по светодиодному Индикатору дистанционного управления сообщает об успешном настройке мгновенного режима.

2.Режим переключения: два нажатия кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза по светодиодному Индикатору дистанционного управления информирует об успешном настройке режима переключения.

3.Режим блокировки: три нажатия кнопки обучения на доске приемника (светодиодный индикатор на доске приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, сигнал три раза по светодиодному Индикатору дистанционного управления информирует о том, что режим блокировки успешно установлен (первая кнопка стоит ВКЛ, Вторая кнопка выключается).

4.2CH мгновенный + 2CH тумблер: четыре нажатия кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза по светодиодному Индикатору дистанционного управления информирует об установке успешно.

5.2CH мгновенный + 2CH Блокировка: пять раз нажатие кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза по светодиодному Индикатору дистанционного управления информирует об установке успешно.

6.Переключение 2CH + Блокировка 2CH: шесть нажатий кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, сигнал три раза по светодиодному Индикатору дистанционного управления информирует об установке успешно.

7.2 CH Блокировка + 2 CH Блокировка: нажмите семь раз кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза по светодиодному Индикатору дистанционного управления информирует об установке успешно.

8.Удаление существующих данных дистанционного управления: восемь нажатий кнопки обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, существующие пульты дистанционного управления удаляются успешно.

Примечание:

1.Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества.

2.Пожалуйста, немедленно измените батарею, когда напряжение на пульте дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача)

3.Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех электромагнитной поданной при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой.

4.Пожалуйста, избегайте аномального использования продукта.Ненормальное использование уменьшит производительность и срок службы продукта, когда это серьезно может повредить продукты и даже сделать опасность для вашего сейфа.

 В комплект входит:

1 x приемник (с крышкой)
