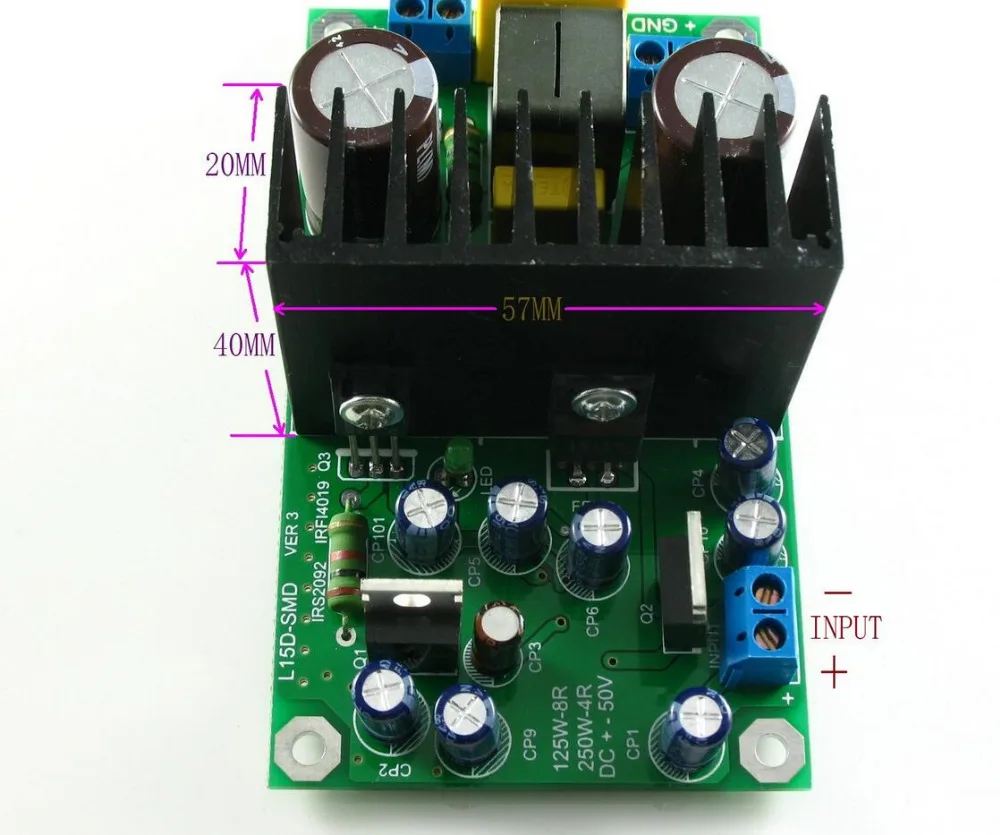

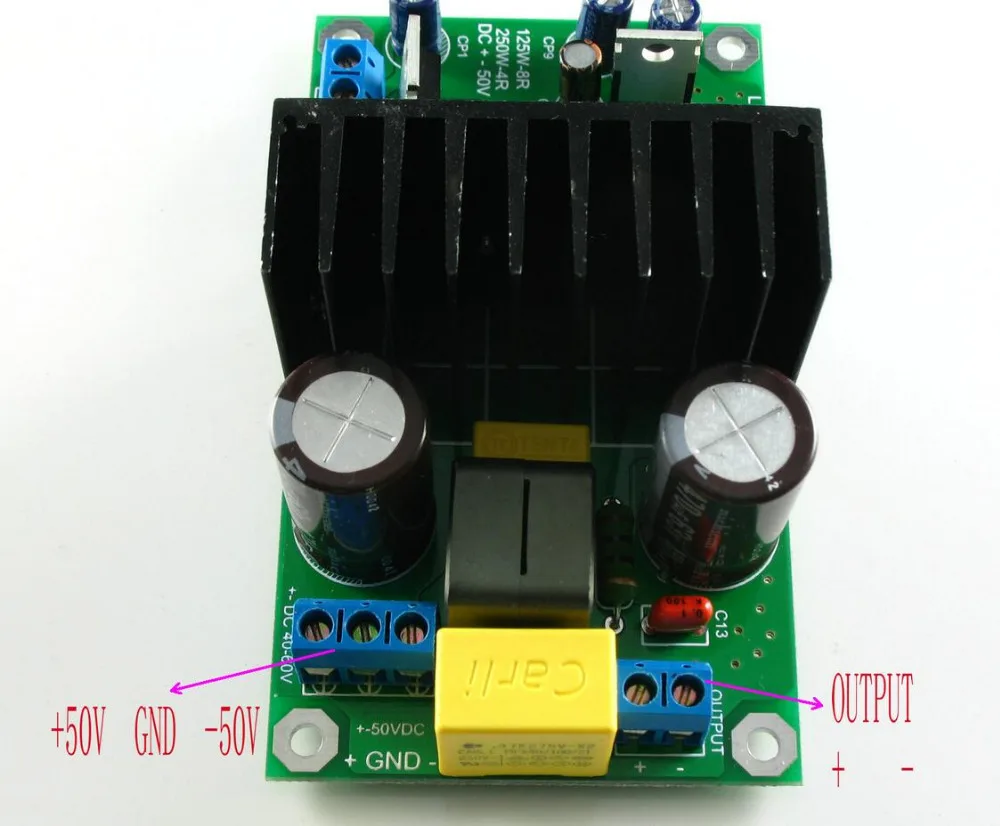

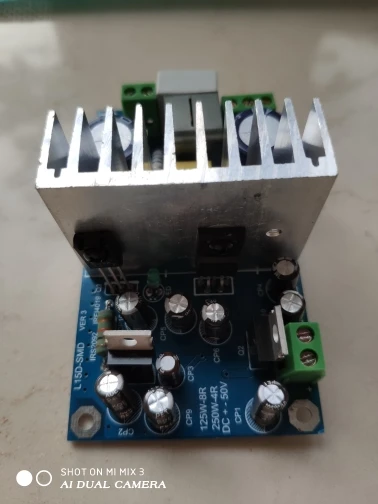

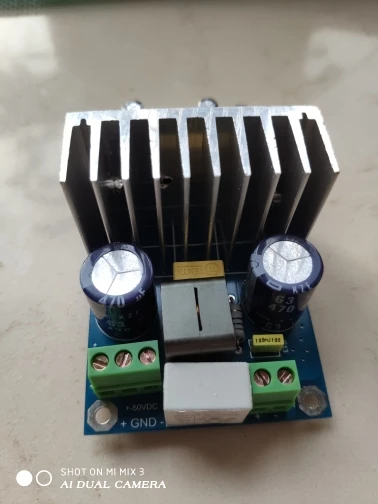

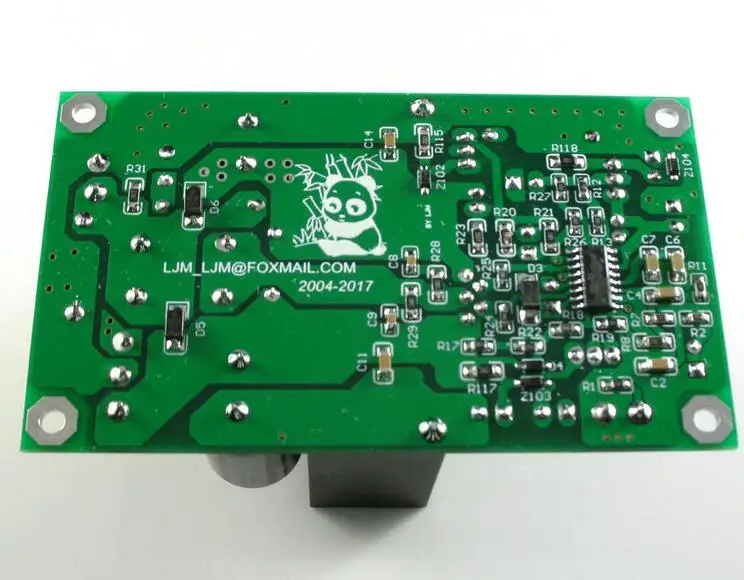

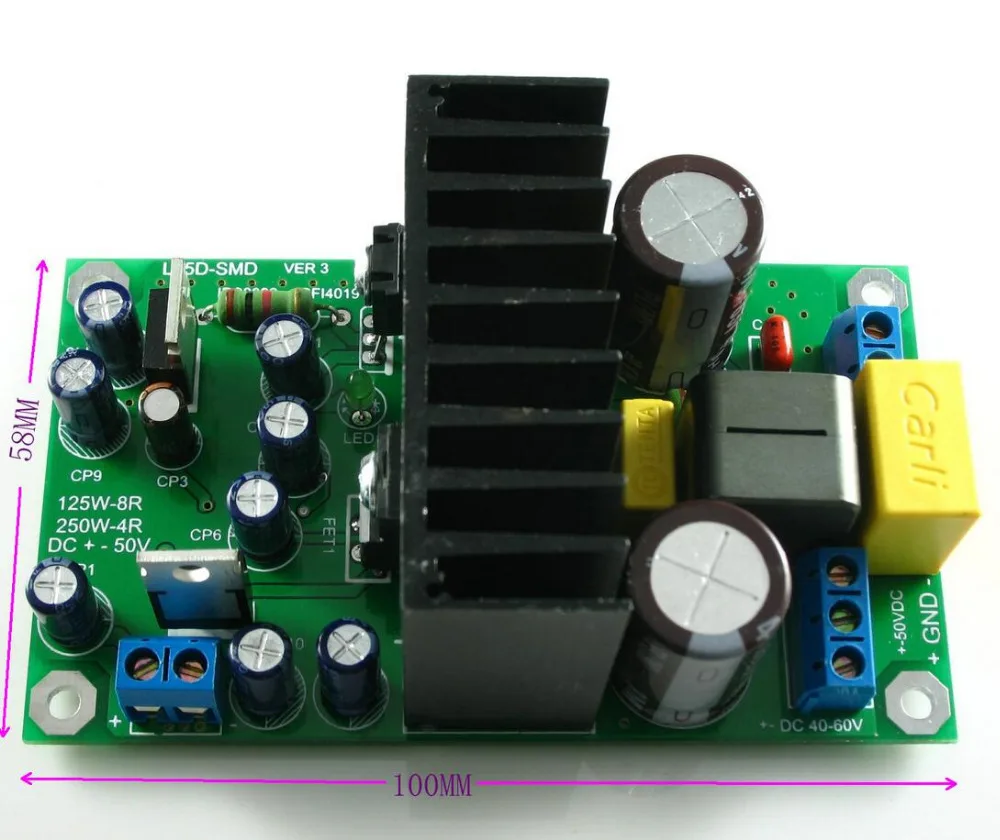

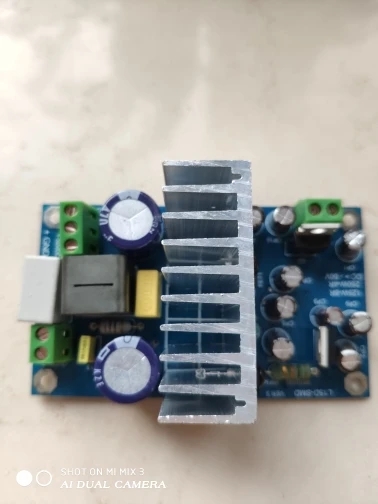

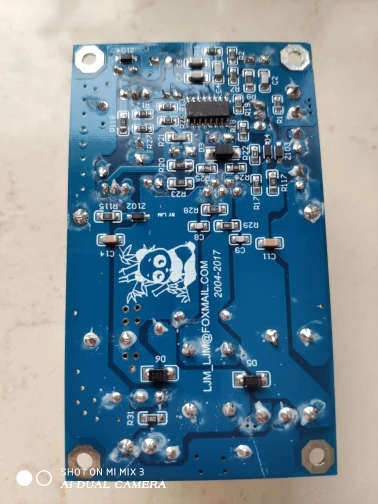

Плата усилителя мощности L15DSMD IRS2092S, 250 Вт, класс D

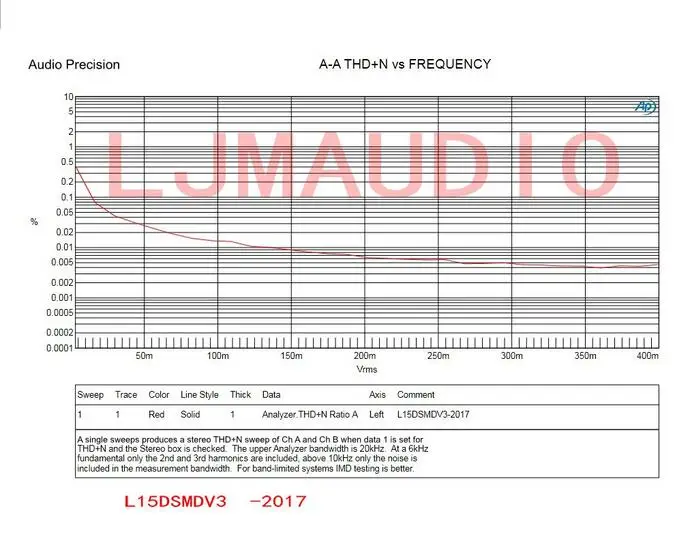

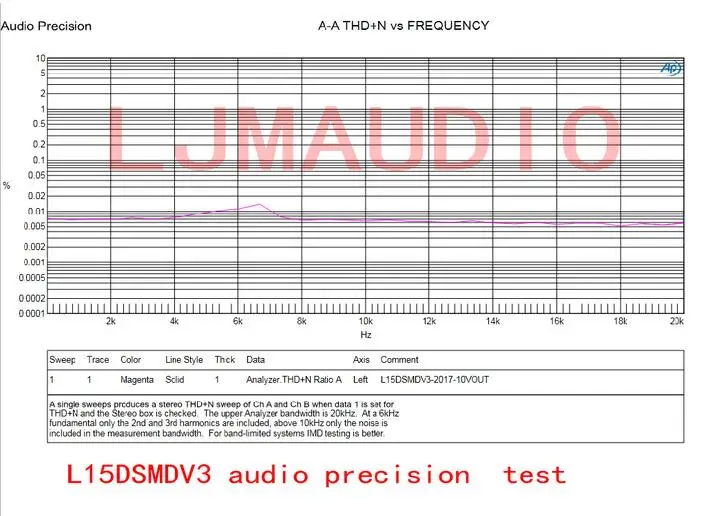

Приложения• Av-приемники• Системы домашнего кинотеатра• Мини-компонентные стереосистемы• Динамики с питанием• Сабвуферы• Усилители музыкальных инструментов• Автомобильные усилители после рынкаОсобенностиВыходная мощность: Масштабируемая выходная мощность от 25 Вт до 500 Вт (см. Таблицу 1)Остаточный шум: 200 мкВ, IHF-A взвешенный, AES-17 фильтрИскажение: 0,007% THD + N @ 60 Вт, 4 RМножественные функции защиты: защита от перегрузки по току (OCP), высокая и низкая стороны MOSFETЗащита от перенапряжения (OVP),Защита от пониженного напряжения (UVP), высокая и низкая стороны MOSFETDC-защита (DCP),Защита от перегрева (OTP)Топология ШИМ: самоколебающийся ШИМ, полумост или топология полного моста на выбор

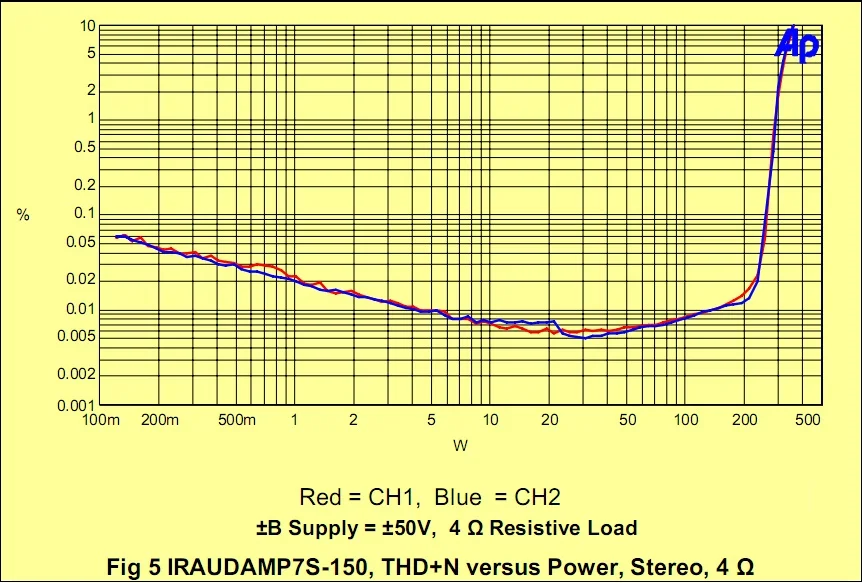

Использование новейших спецификаций специального индуктора цифрового усилителя, импеданс тока 14 а 0,013 Ом. Полностью экранированная конструкция с низким уровнем излучения и низким уровнем искажений. Использование модели ИК-дизайна программы класса D IRAUDAMP7S в качестве шаблона. Использование драйвера усилителя высокого класса D IC IRS2092. Для достижения минимального искажения тока Максимальная выходная мощность 500 Вт. Используется официальная стандартная конфигурация IR, аудио выделенная Выходная трубка MOSFET, MOSFET. Обеспечивая новый полумост MOSFET серии IRFI4xxxH-117P, ИК улучшает производительность аудиоусилителей класса D. Встроенный полумостовой пакет уменьшает количество компонентов наполовину и улучшает компоновку печатной платы. В дополнение к более низкому сопротивлению, серия MOSFET полумоста также имеет оптимизированный заряд затвора, возможность обратного восстановления паразитных диодов и внутреннее сопротивление затвора. Они улучшили производительность и производительность аудиоусилителей класса D, таких как эффективность, полное гармоническое искажение и электромагнитное излучение. Типичный на-сопротивление RDS (on) IRFI4xxxH-117P составляет 80 mOhms, и заряд ворот, как правило, 13NC. Заряд переключения НС.

Рекомендуемое рабочее напряжение и мощность трансформатора. Напряжение трансформатора нагрузки 8 Ом, двойной переменный ток 40 В, +-постоянный ток 55 в, мощность 150 Вт канал. 300 Вт два канала. Фильтрующий конденсатор 6800 мкФ * 2 или более Нагрузка 4 Ом, напряжение трансформатора переменного тока, двойной 35 В, +-48 В постоянного тока, мощность 250 Вт, один канал. 500 Вт два канала. Фильтрующий конденсатор 10000 мкФ * 2 или более Нагрузка 4 Ом + -58 В постоянного тока, 300 Вт 4R моно-мощность. Двухканальная мощность 700 Вт. Рекомендуемое напряжение трансформатора AC double 41V 1000W.
