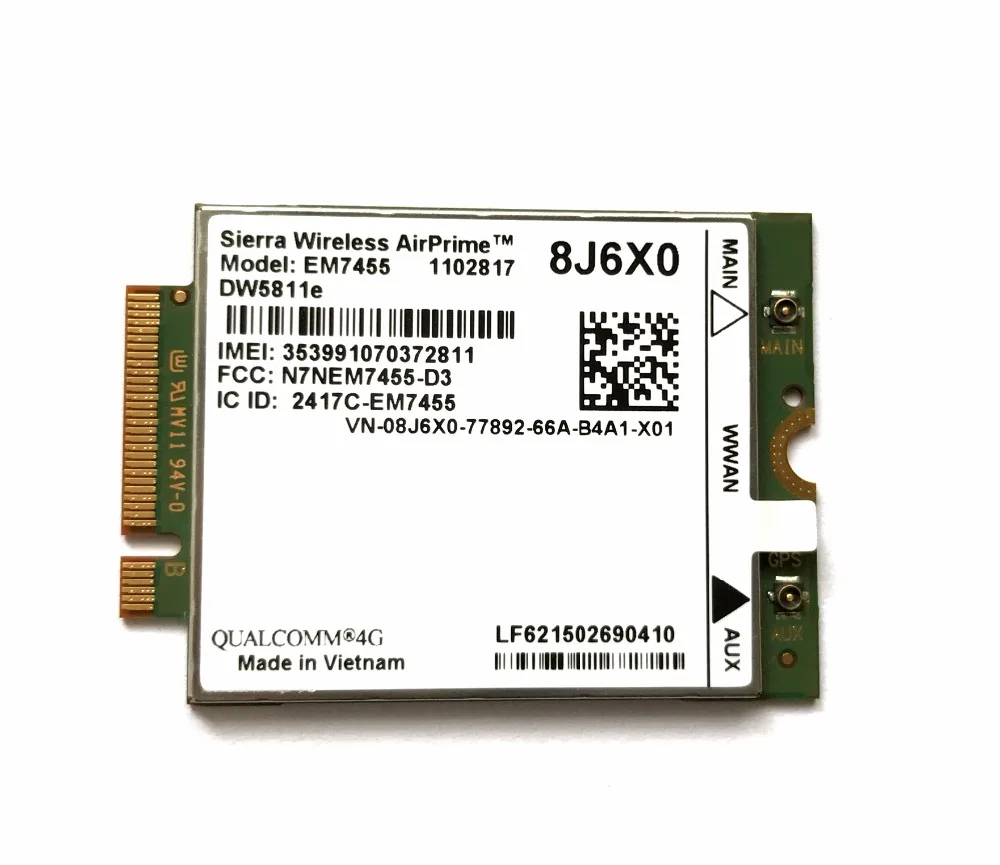

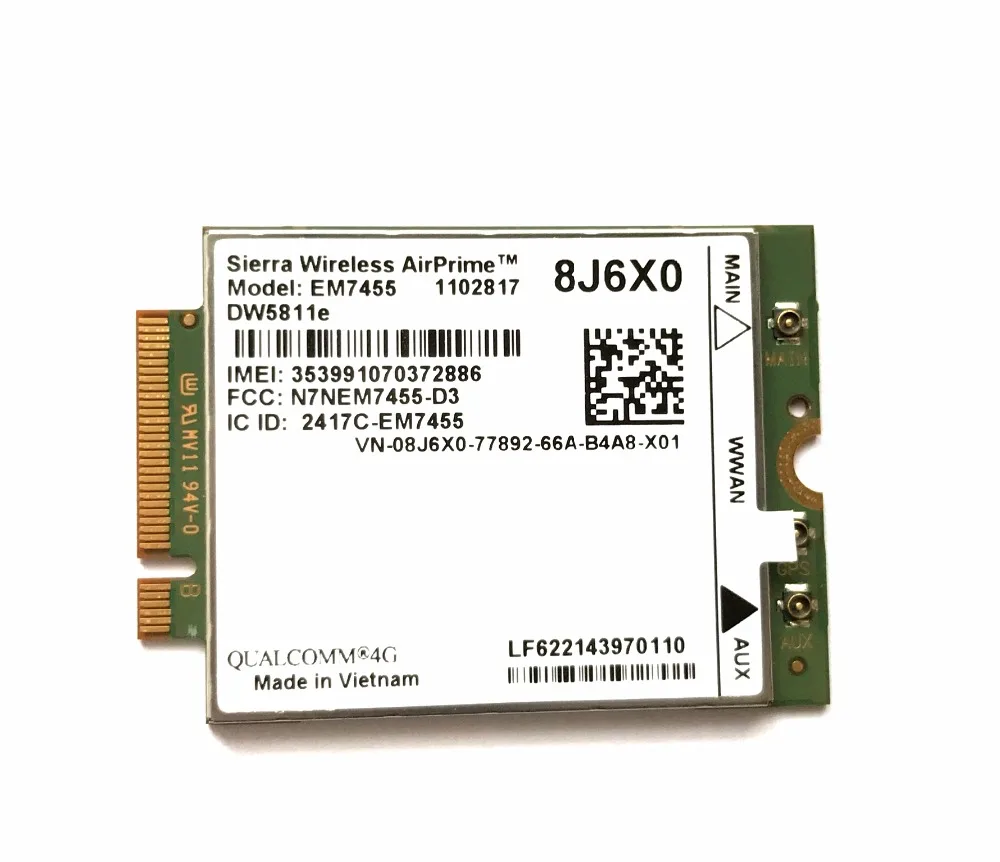

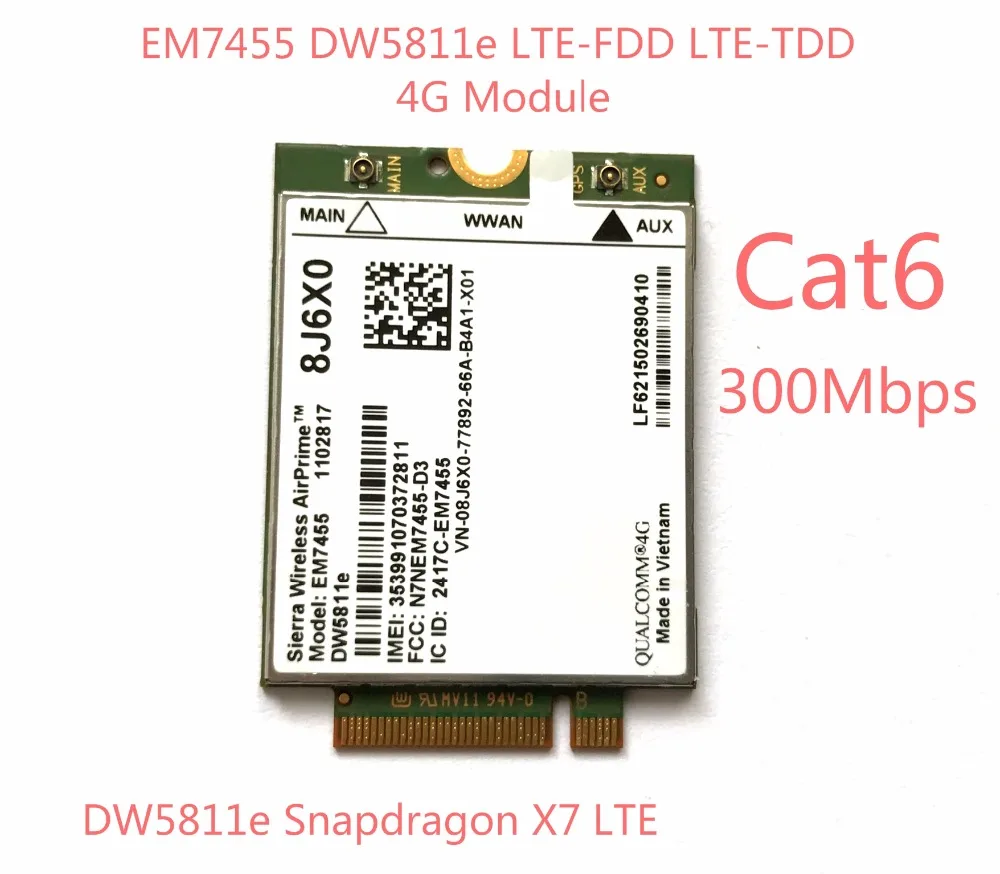

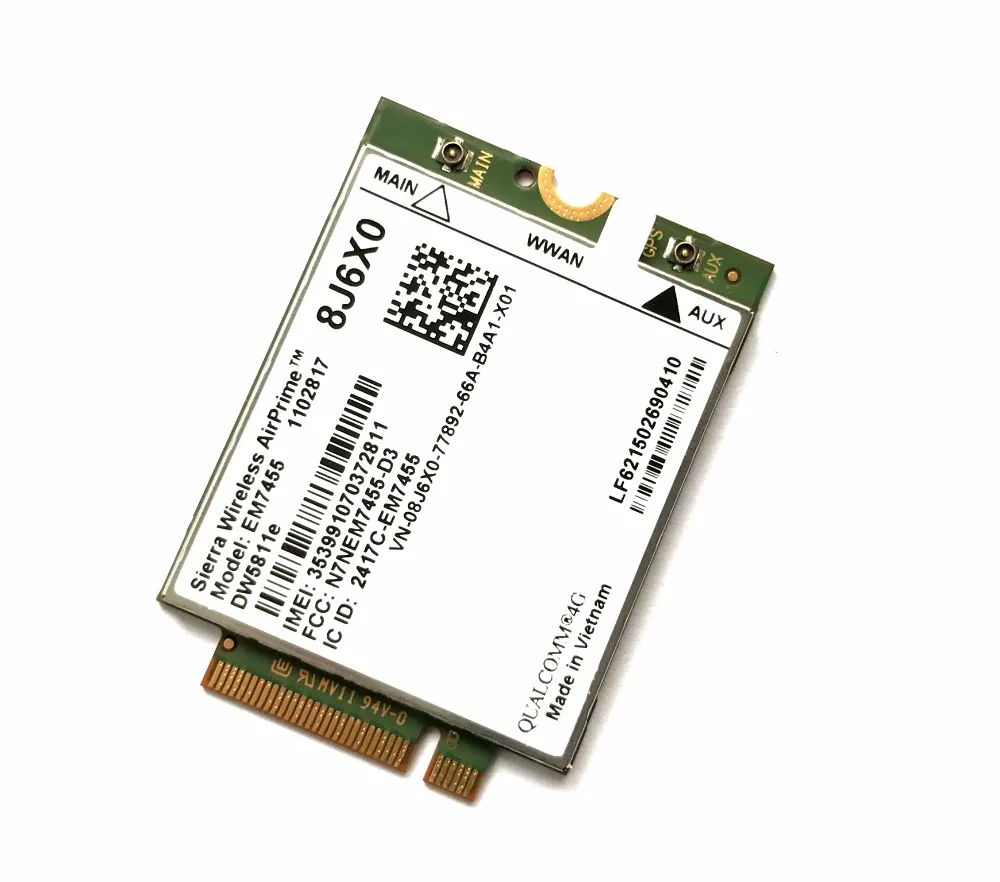

Модуль 4G EM7455 DW5811E PN 8J6X0 FDDTDD LTE CAT6 для E7270, E7470, E7370, E5570, E5470, прецизионный 7720, 7520, 3520, 7510

EM7455-это модуль 4G-LTE cat 6 (FDD & TDD) со скоростью передачи данных нисходящего канала до 300 Мбит/с, в основном для Европы, Северной и Южной Америки. Поддержка агрегирования несущей (CA) и MIMO. Возвращайтесь к 3G-HSPA + DC с разнообразием Rx. Встроенный приемник GNSS. Поддерживаемые Диапазоны частот: 4G B1-B5, B7, B8, B12, B13, B20, B25, B26, B29, B30, B41 ; 3G B1-B5, B8. Форм-фактор M.2, 42x30 мм. Разработан для высокоскоростных промышленных M2M и мобильных вычислительных решений, AirPrime®Встроенные модули серии EM74 обеспечивают высокоскоростное подключение по сетям LTE и HSPA +. Модули серии EM, основанные на стандарте M.2 с интерфейсом USB, обеспечивают легкий путь к обновлению новых сетевых технологий и глобальный доступ к высокоскоростным сетям. Форм-фактор M.2 также известен как NGFF (форм-фактор нового поколения).

Регион: в основном для Европы, Северной Америки, Южной Америки

Воздушный Интерфейс: 4G-LTE cat 6 (FDD & TDD) с CA (агрегирование несущей) и MIMO, 3G-HSPA + DC с разнообразием Rx, GNSS

Полосы 4G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B7 (2600), B8 (900), b12 (700), B13 (700), B20 (800), B25 (1900), B26 (850), B29 (700), B30 (2300), B41 (2500/TDD)

3G диапазоны: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B8 (900)

Пиковая скорость передачи данных: DL 300 Мбит/с, UL 50 Мбит/с

GNSS (GPS, ГЛОНАСС, Beidou, Galileo *): Qualcomm

Форм-фактор: модуль M.2, 42x30x2,3 мм

Напряжение питания: 3,3 В номинальное

Рабочая температура: от-40 °C до + 85 °C

Управление, программное обеспечение и функции

Варианты управления: AT-команды, QMI SDK, MBIM

Для оптимального контроля рекомендуется QMI SDK

Драйверы: Android, Linux, Windows

Переключайте сети в любое время с тремя различными сертифицированными вариантами встроенного ПО на плате.

Разъемы

Разъем системы: 75/67 позиция M.2

Радиочастотный разъем антенны: 3x IPEX MHF4 (основной радиочастотный, Aux RF, GPS со смещением постоянного тока)

Интерфейсы

1 Высокоскоростной USB 3,0 и USB 2,0

1x Пробуждение

1 Беспроводное отключение (основной RF)

1 Беспроводное отключение (GNSS)

1 Сброс системы

1x включение/выключение питания

4x управление антенной (смешивается с GPIO 1-3)

3x беспроводной COEX

1 динамический контроль мощности, ДНР

3x конфигурация

1X светодиодный выход драйвера

2 SIM-интерфейса: 1,8 в

1 цифровой аудио

Аудио

Цифровое аудио: PCM/I2S

4G: VoLTE

3 г: обратное отключение цепи (голос CSFB)
