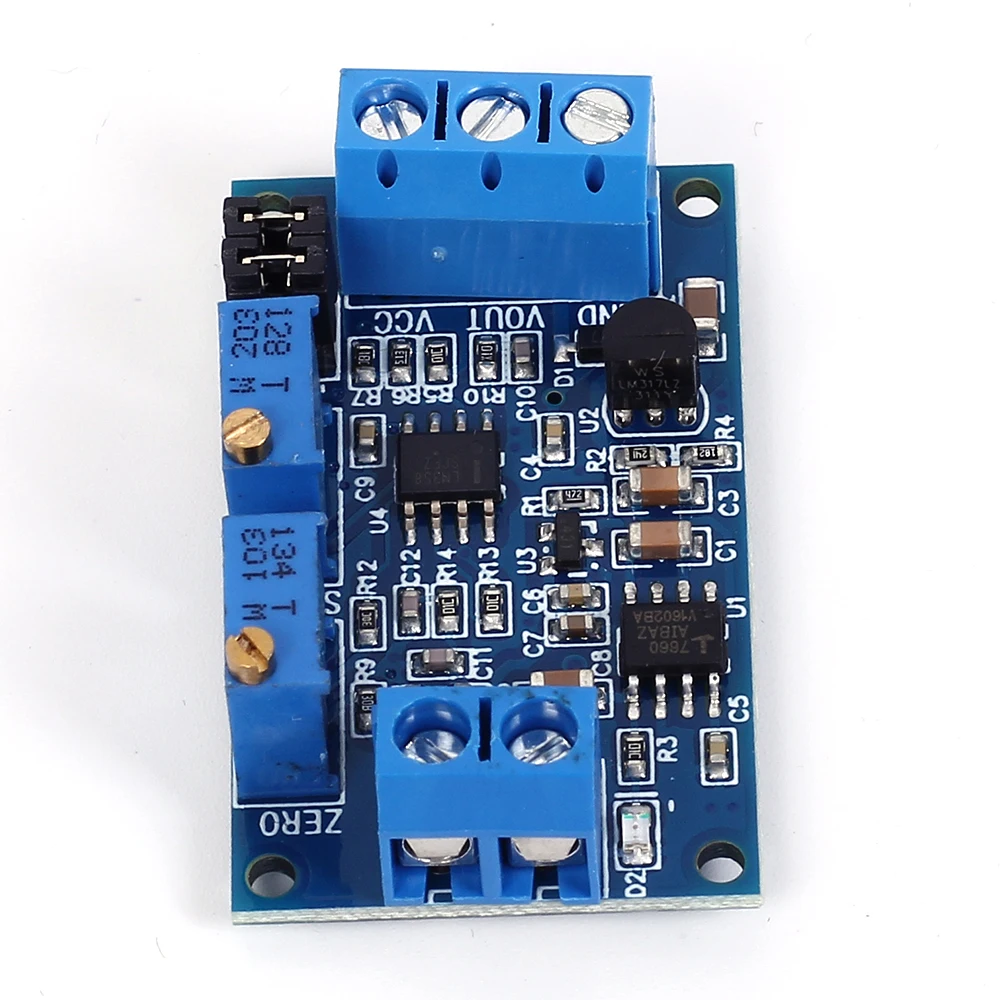

Преобразователь тока в напряжение от 4 до 20 мА до 0-3,3 В5 В10 в модуль преобразования сигнала IV передатчик

Введение продукта:

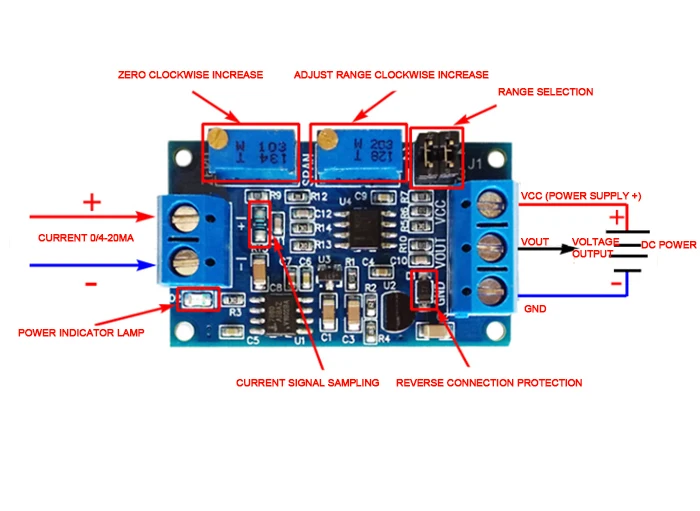

1. Напряжение источника питания: 7-36 в2. После включения питания лампа D2 должна быть включена; Если нет, пожалуйста, проверьте соединение. Плата имеет функцию защиты обратного соединения.3. В тех случаях, когда входной ток при минимальном (0mA или 4mA), пожалуйста, отрегулируйте нулевой потенциометр, чтобы позволить VOUT выход минимум (0,0 V или другие напряжения)4. Если ток на входе является максимальным (20mA), пожалуйста, настроить продолжительность потенциометр, чтобы позволить VOUT) является максимальным (3,3 V или 5V, 10 м; В тех случаях, когда на входе 4-20mA, выход минимальный заказ 2,5 V) Диапазон регулировки:

4-20mA:1,0-2,5 V: J1 1,2 pin-это защита от короткого замыкания подключен; 3, 4 pin-это защита от короткого замыкания подключен2,0-3,3 В: J1 1,2 pin отключены; 3, 4 pin отключены3,0-5 в: J1 1,2 pin подключены к короткому замыканию; 3, 4 pin подключены к короткому замыканию4,0-10 В: J1 1,2 pin подключены к короткому замыканию; 3, 4 pin отключены 0-20mA:1,0-3,3 V: J1 1,2 pin-это защита от короткого замыкания подключен; 3, 4 pin-это защита от короткого замыкания подключен2,0-5 в: J1 1,2 pin подключены к короткому замыканию; 3, 4 pin подключены к короткому замыканию3,0-10 В: J1 1,2 pin подключены к короткому замыканию; 3, 4 pin отключены
