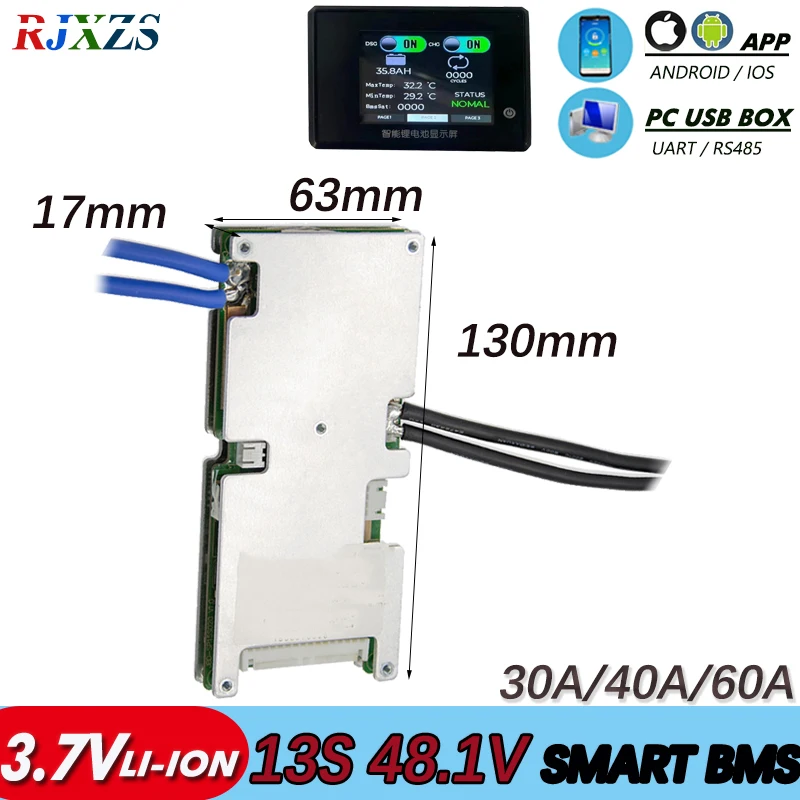

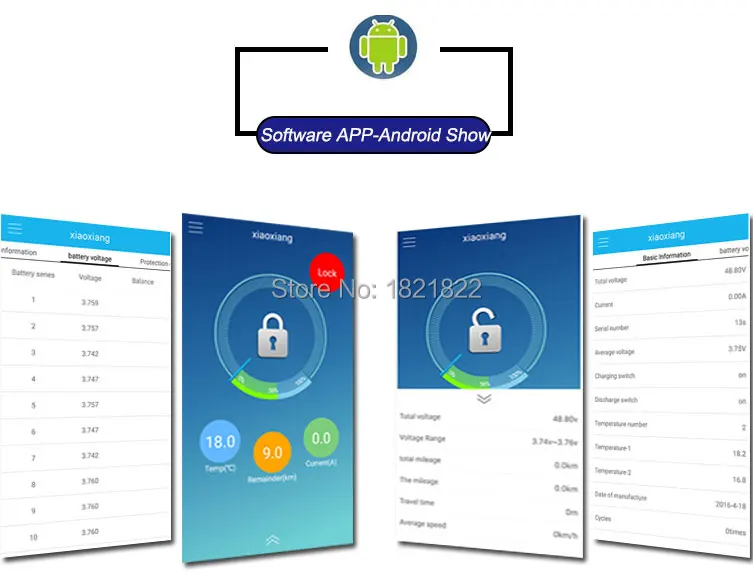

BMS 13S 60A50A40A30A bms Li-Ion smart bms pcm с android bluetooth-совместимое приложение UARTbms wi по (приложение) монитор

1. Уведомление об сборке аккумулятора перед установкой BMS:

Каждая ячейка должна соответствовать перед установкой BM (разница внутреннего сопротивления аккумулятора в пределах 5 МОМ, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мАч). Ячейка Lfepo4, напряжение от 2,6 В до 3,5 в, литий-ионная ячейка, напряжение от 3 до 4 В.

Если ячейки полностью заряжены, разрядите их до стандартного диапазона напряжения. Ячейка сначала параллельна, затем последовательно.

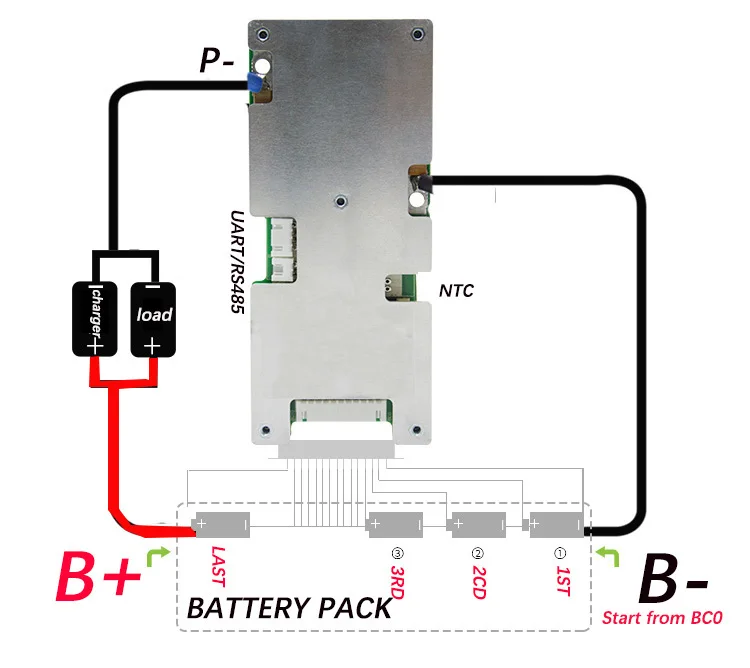

2. Инструкция по подключению проводов BMS:

(A) Подключите B-большой короткий провод к общему отрицательному концу аккумулятора (B-и разрядный порт с несколькими отверстиями, вы можете использовать один большой провод для подключения одного отверстия или нескольких средних проводов для подключения каждого отверстия.)

(B) Подключение сигнальных/балансных проводов: Удалите балансные провода из BMS перед сборкой. Старт от B-, первый провод подключается к B-, второй провод баланса B1 подключается к первому положительному ячейку, B2-к положительному значению второй ячейки, балансировочные провода пайки должны быть в соответствии с порядком B-,B1,B2,B3....B13

(C) Убедитесь, что все провода исправны, прежде чем подключить разъем к BMS: Используйте мультиметр для проверки напряжения каждой соседней серии, в противном случае BMS сгорит. (Литий-ионное напряжение менее 4 в, напряжение Lifepo4 менее 3,5 в)

(D) Проверьте общее отрицательное напряжение батареи между общим положительным напряжением батареи, равно ли общему напряжению.

(E) Подключите балансные провода к BMS (Подключите низкий бит к высокому бит), подключите заряд/разряд больших проводов к «C-» Подключите красный большой провод к общему положительному концу аккумулятора. Снова проверьте общее напряжение разряда.

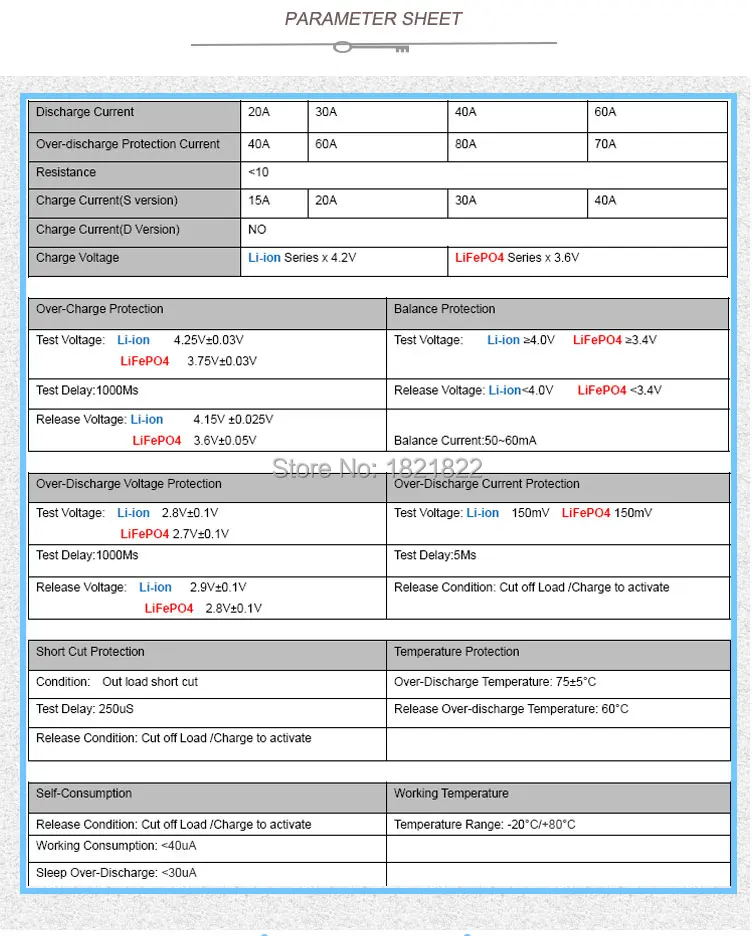

3. Использование зарядного устройства:

Напряжение литий-ионного аккумулятора: Серия x 4,2 в

Аккумулятор Lifepo4 использует напряжение зарядного устройства Lifepo4: Серия x 3,6 В

Ток заряда-это емкость аккумулятора с

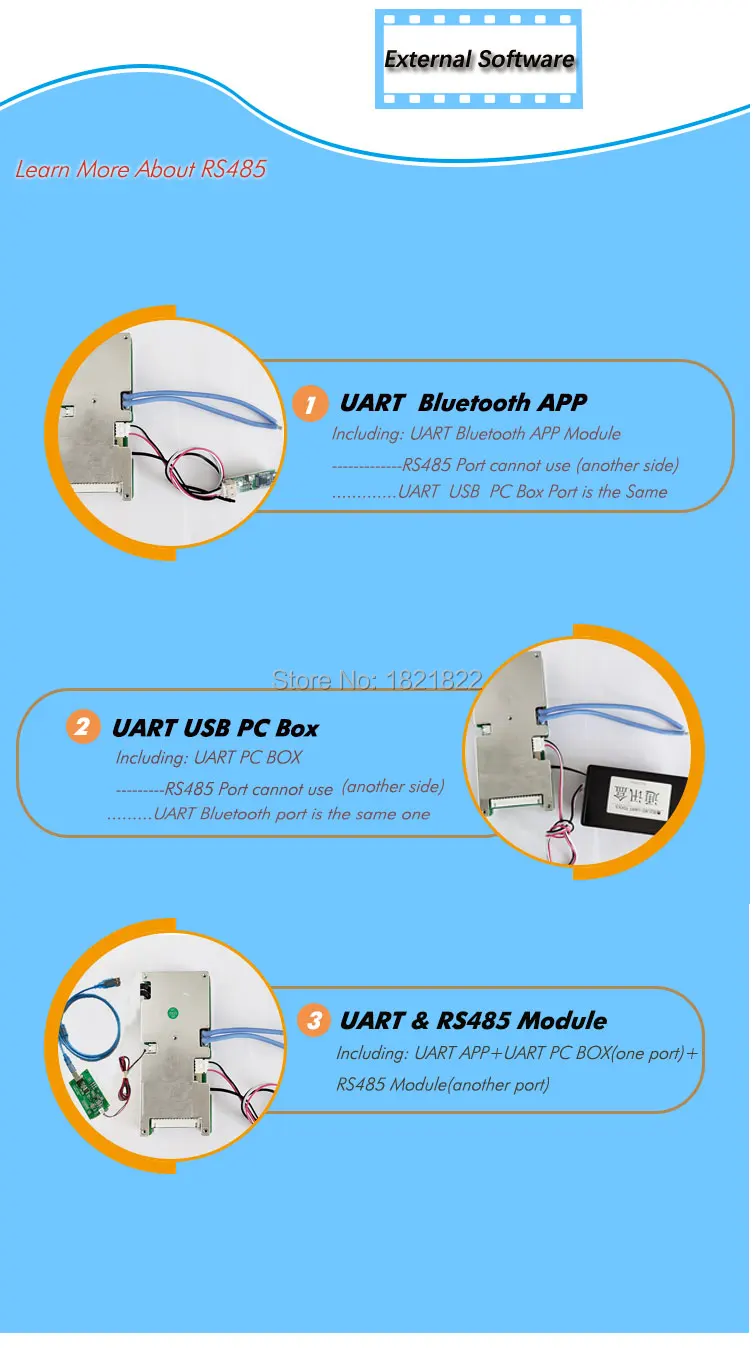

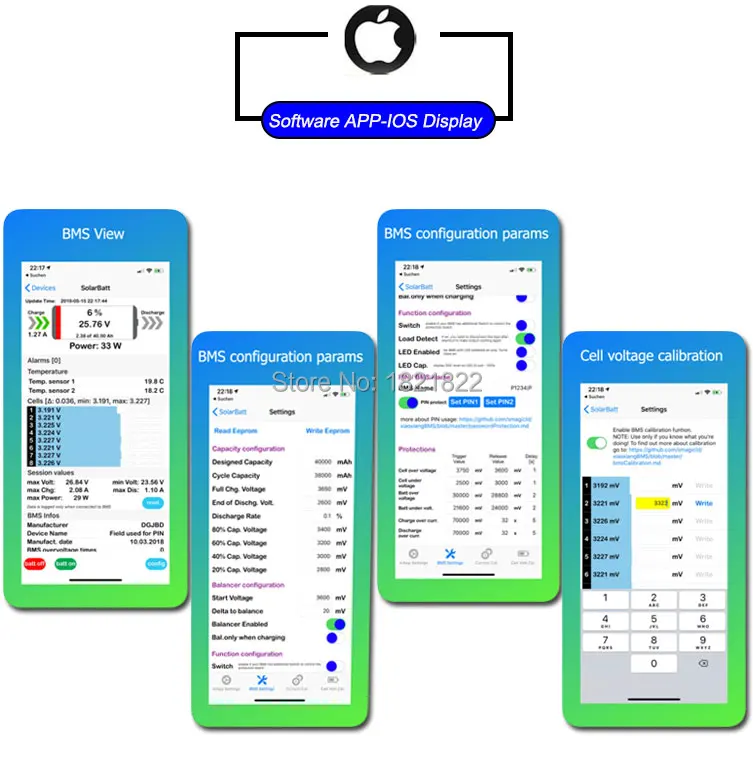

4. О BMS с установкой Soft ware:

После отправки мы отправим вам видеоссылку на установку, в противном случае вы можете обратиться к нам напрямую.
