Особенности: 1. Модуль имеет MICRO USB и последовательный порт, поэтому они могут удобно общаться с ПК и другими устройствами. Нормальное рабочее напряжение для модулей составляет 5 В, а модуль ICSE014A имеет интерфейс питания 5 В. Параметры следующие:
Интерфейс: Все модули имеют Micro USB и последовательный порт. Прочтите следующее: 1.Micro USB: Стандартный материнский разъем micro USB. 2.TX: передача 3.RX: прием 4,5 в: конденсатор напряжения 5.GND: земля 6. Интерфейс питания: только ICSE014A. Интерфейс используется, когда Micro USB не может дать достаточно энергии.
Способ использования:
1. Способ использования USB Модуль подключается к ПК через USB.
Способ подключения следующий:
Затем откройте «Relay Board Manager» для работы с модулем. Для получения подробной информации о программном обеспечении ознакомьтесь с «relayboardmanager _ Help». 2. Метод использования последовательного порта Модуль может связываться с другим устройством напрямую через последовательный порт. Модуль может получать один байт от верхнего монитора (скорость передачи 9600): Верхний монитор 0x50 0x51 ICSE012A 0xAB ICSE013A 0xAD ICSE014A 0xAC Модуль перейдет в нормальное рабочее состояние после получения «0x51». Затем каждый байт данных будет управлять реле напрямую. Каждый бит управляет реальной («0» отметка старт, «1» отметка стоп). Прочтите следующее:
Посылка:

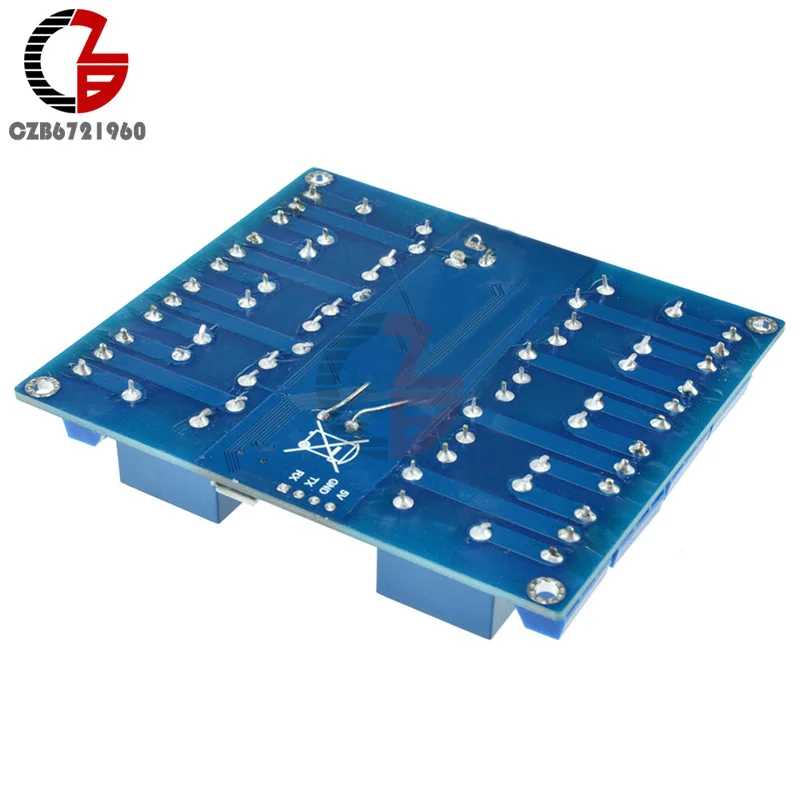

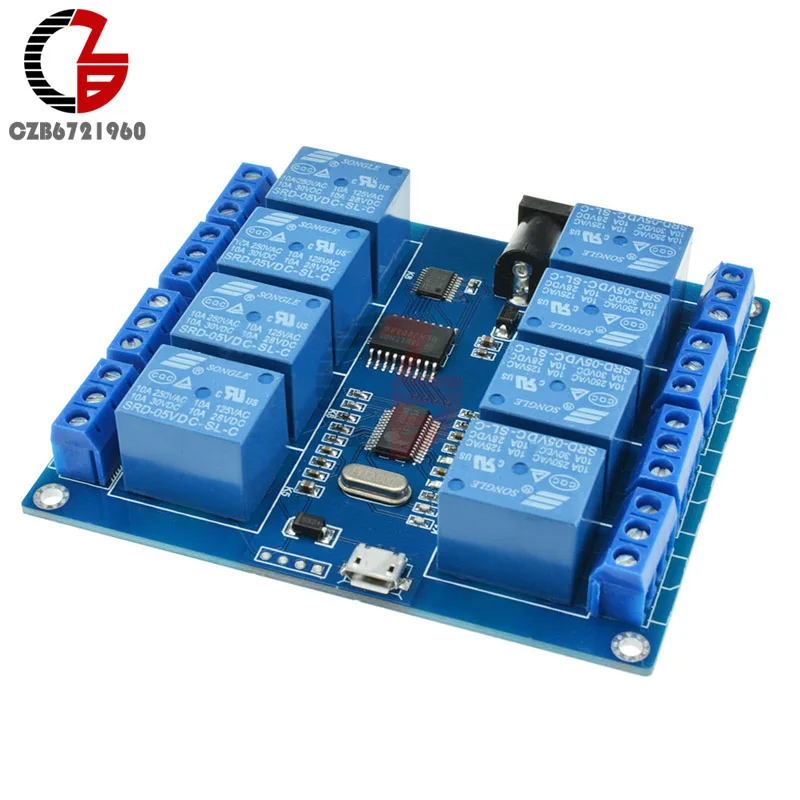

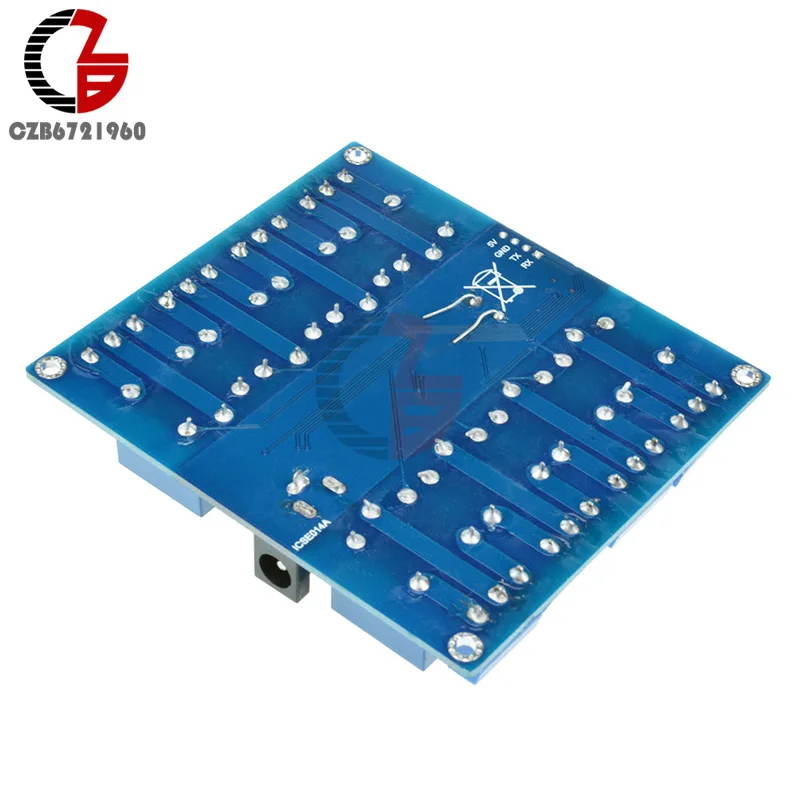

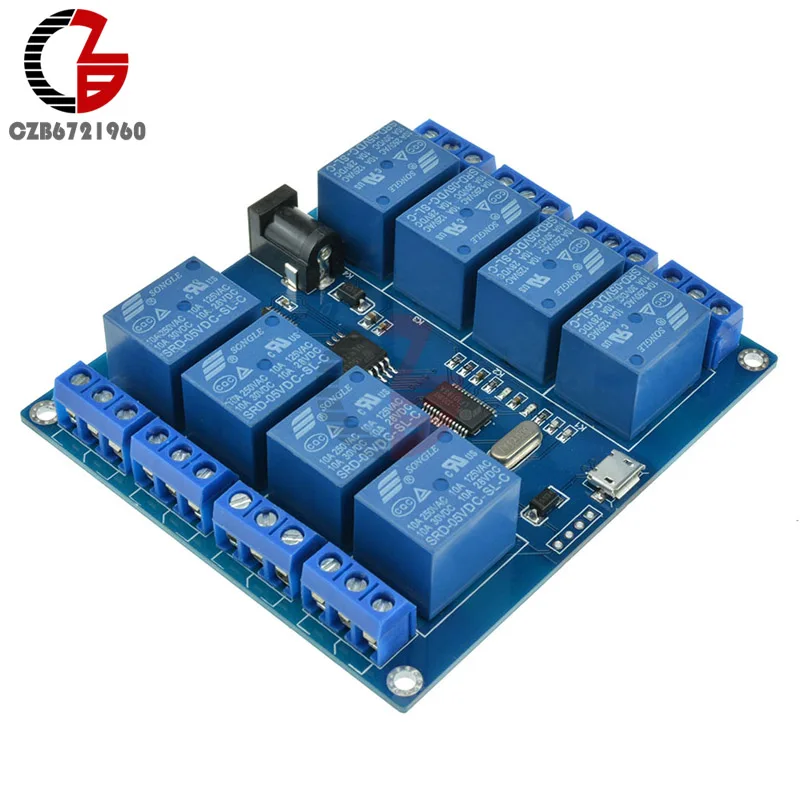

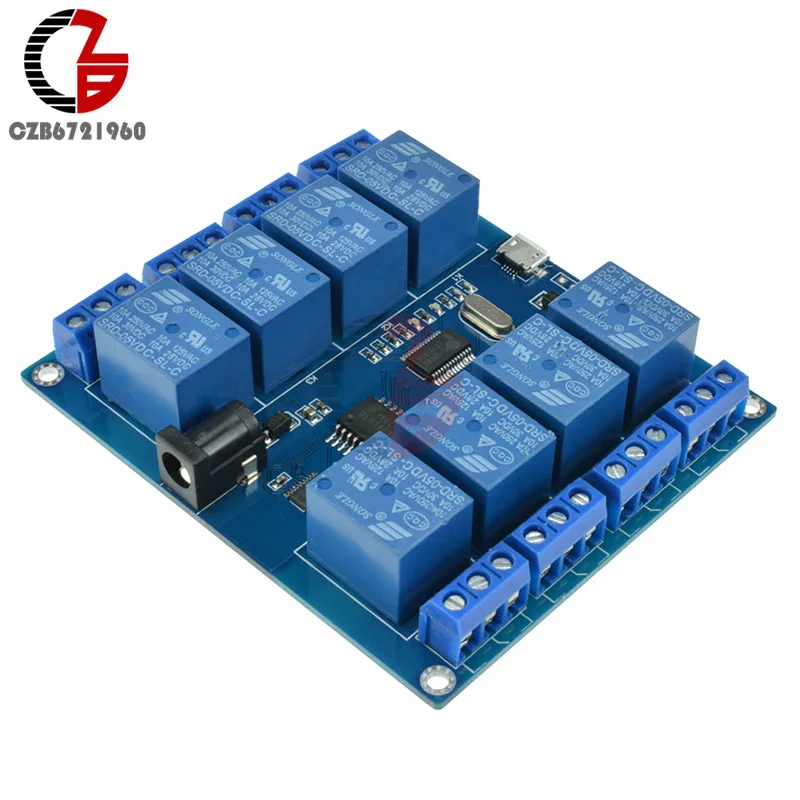

1 * 8-канальный релейный модуль MICRO USB, 5 В, 10 А, без драйверов, ПК, USB-управление, новинка
