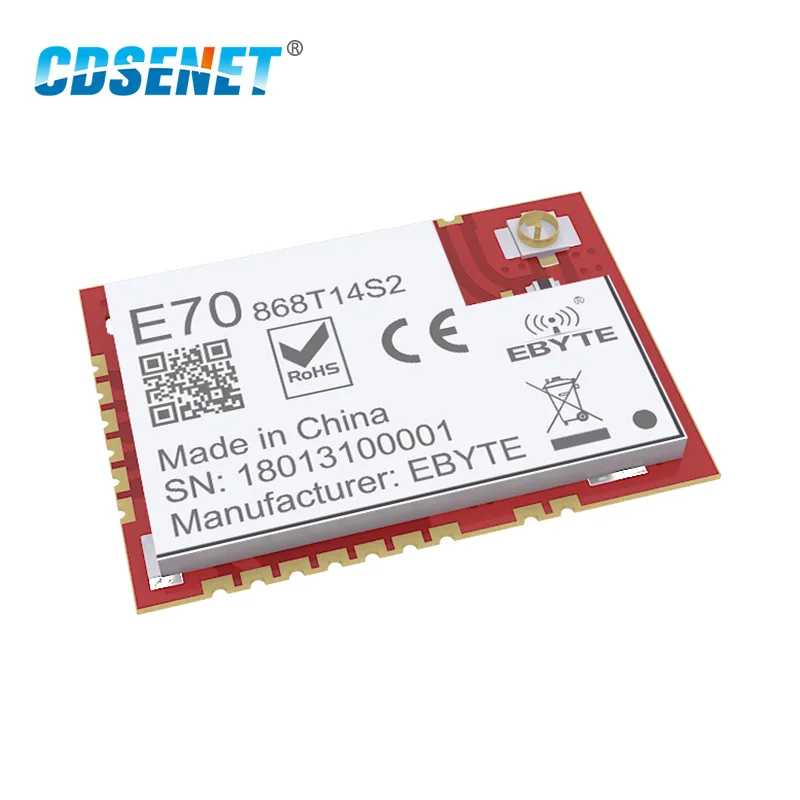

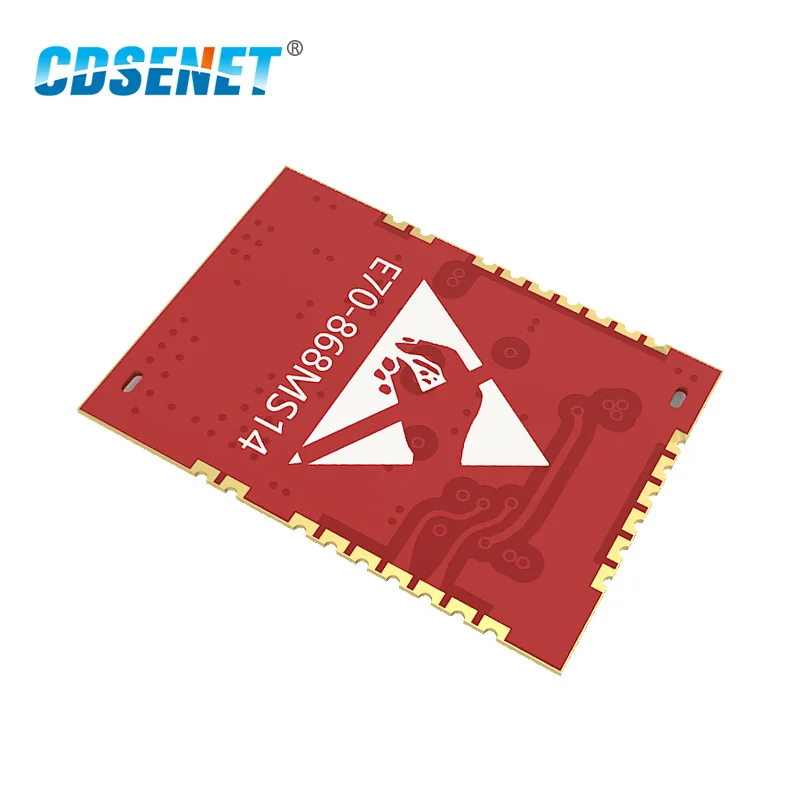

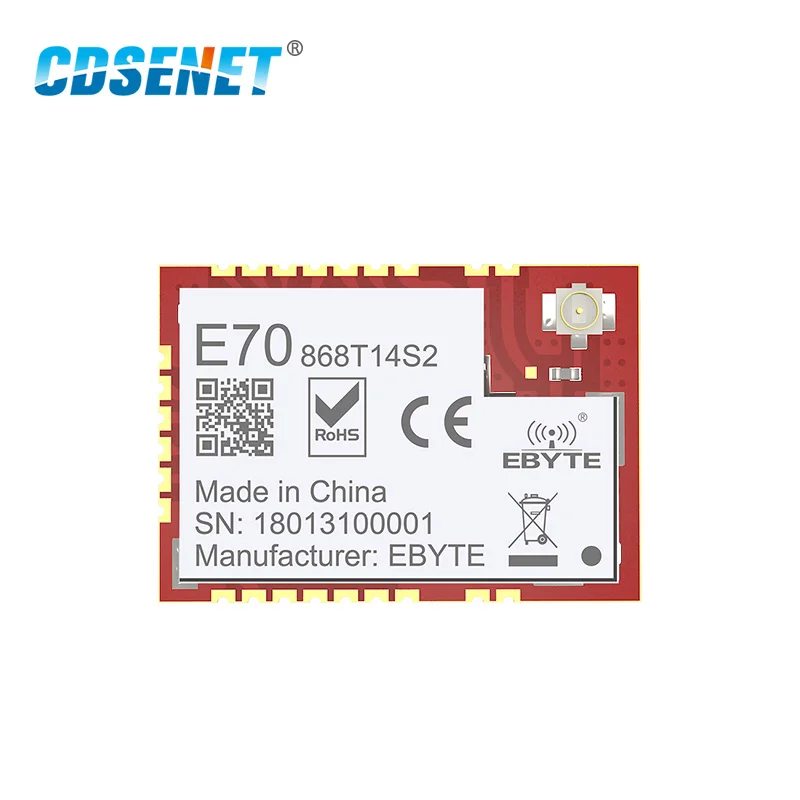

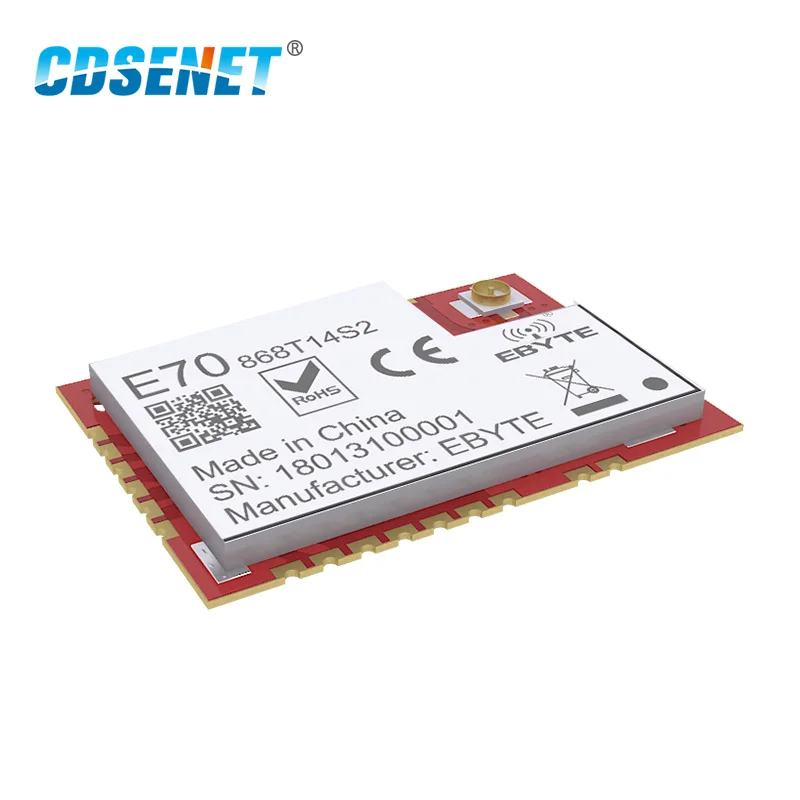

CC1310 868 МГц беспроводной радиочастотный модуль CDSENET E70-868T14S2 iot 25 МВт трансивер SMD UART rf передатчик приемник 868 МГц модуль SOC

CC1310 868 МГц беспроводной радиочастотный модуль CDSENET E70-868T14S2 iot 25 МВт приемопередатчик SMD UART радиочастотный передатчик приемник 868 МГц модуль SOC

RF параметр

Значение

Примечание

Рабочая частота

861 ~ 876,5 МГц

По умолчанию: 868 МГц (24 МГц осциллятор)

Передающая Мощность

4 ~ 14 дБм

По умолчанию: 14 дБм (около 25 МВт)

Чувствительность приема

-108 дБм

Скорость передачи данных по воздуху: 50 кбит/с

Скорость передачи данных по воздуху

2,5 k ~ 168kbps

По умолчанию: 2,5 кбит/с

Испытательное расстояние

1500 м

В открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высотой 2 м,

Воздушный скорость передачи данных: 2,5 кбит/с

Аппаратный параметр

Значение

Примечание

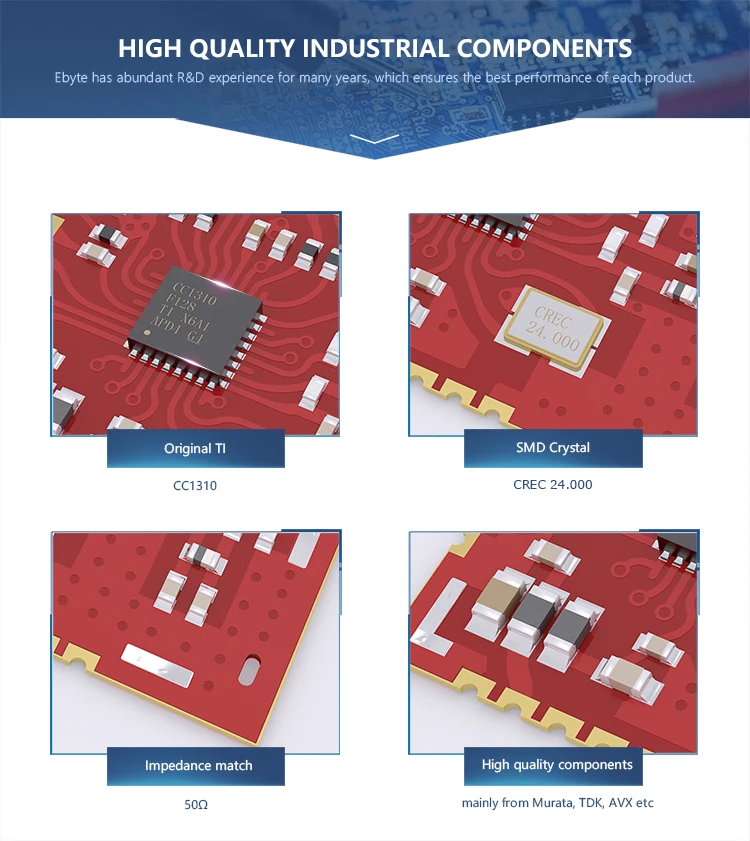

IC

CC1310F128RSM

Вспышка

128 Кб

Оперативная память

20 КБ

Сердечник

Cortex-M3(MCU)+ Cortex-M0(RF)

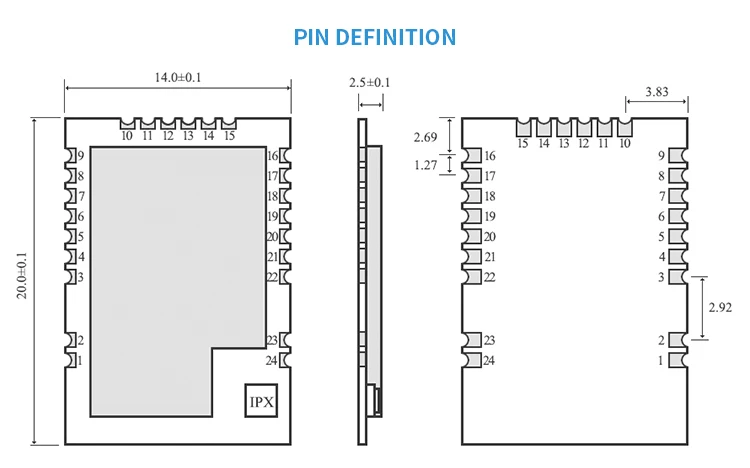

Размеры

14*20 мм

Без SMA

Тип антенны

IPEX/штамп отверстие

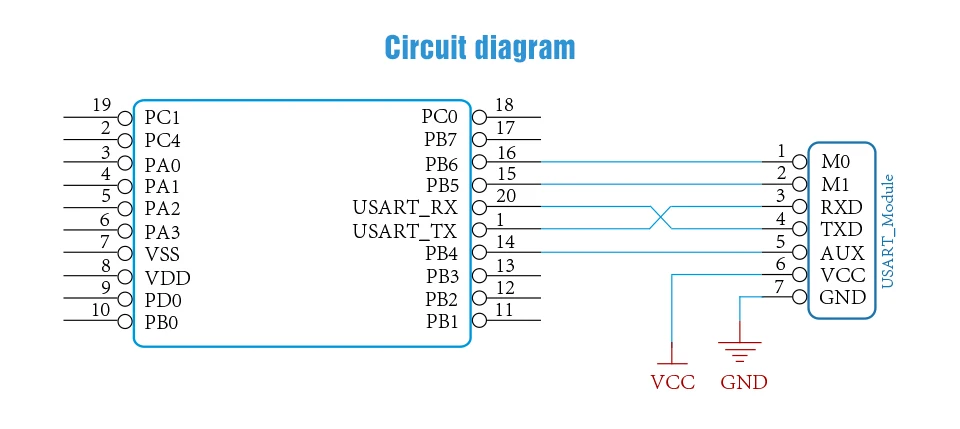

Интерфейс связи

UART

Скорость передачи данных: 1200 ~ 115200, по умолчанию: 9600

Посылка

SMD

Буфер

Буфер 2048 байт

Определяется пользователем

Электронный параметр

Мин.

Тип.

Макс.

Блок

Состояние

Источник питания

2,1

3,3

3,8

V

Уровень связи

2,1

3,3

3,8

V

Передающий ток

33

36

40

Ма

14 дБм (25 МВт)

Ток приема

6

8

9

Ма

Ток сна

1,0

1,2

2,7

МкА

Рабочая температура

-40

20

+ 85

℃

Рабочая влажность

10

60

90

%

Температура хранения

-40

20

+ 125

℃
