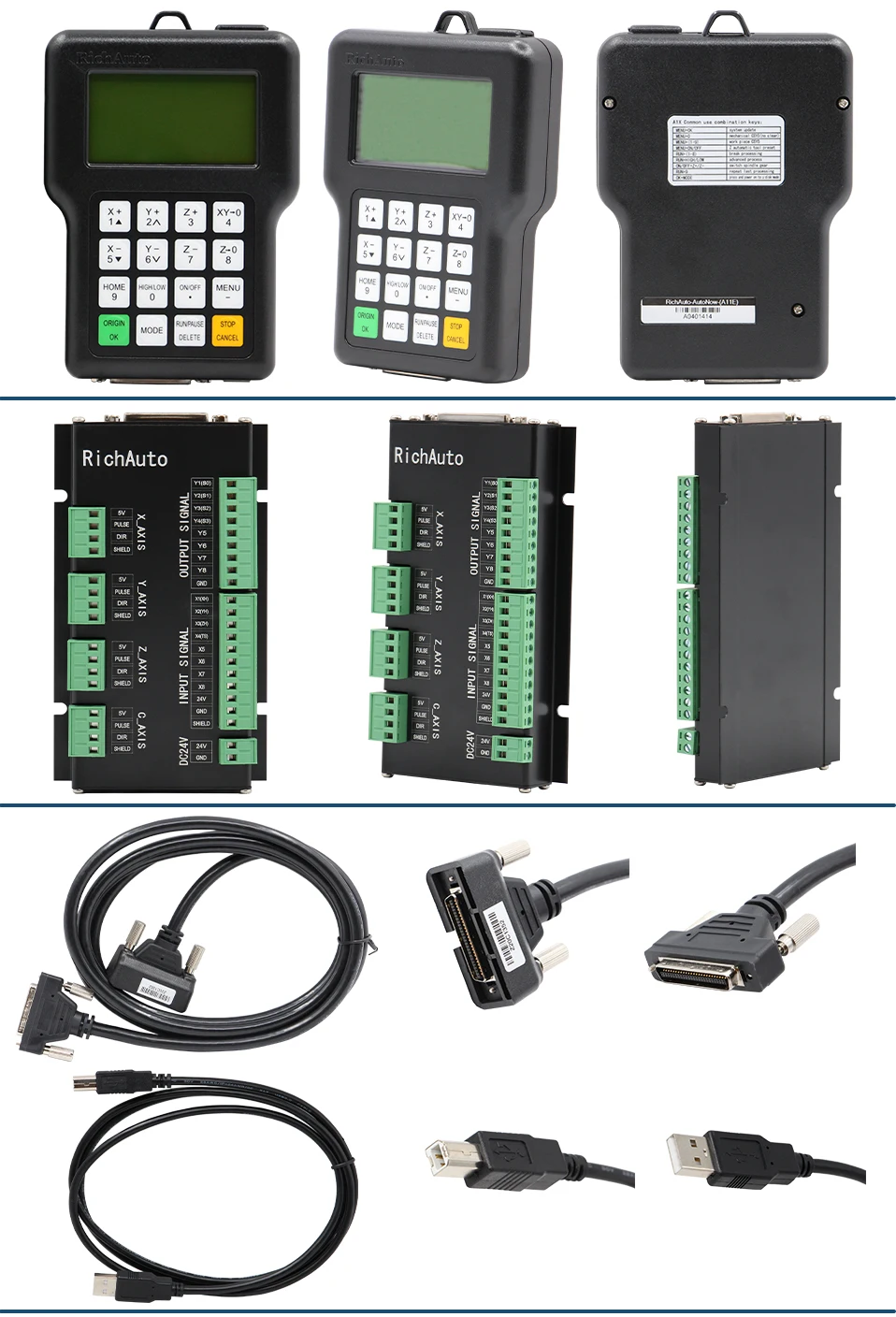

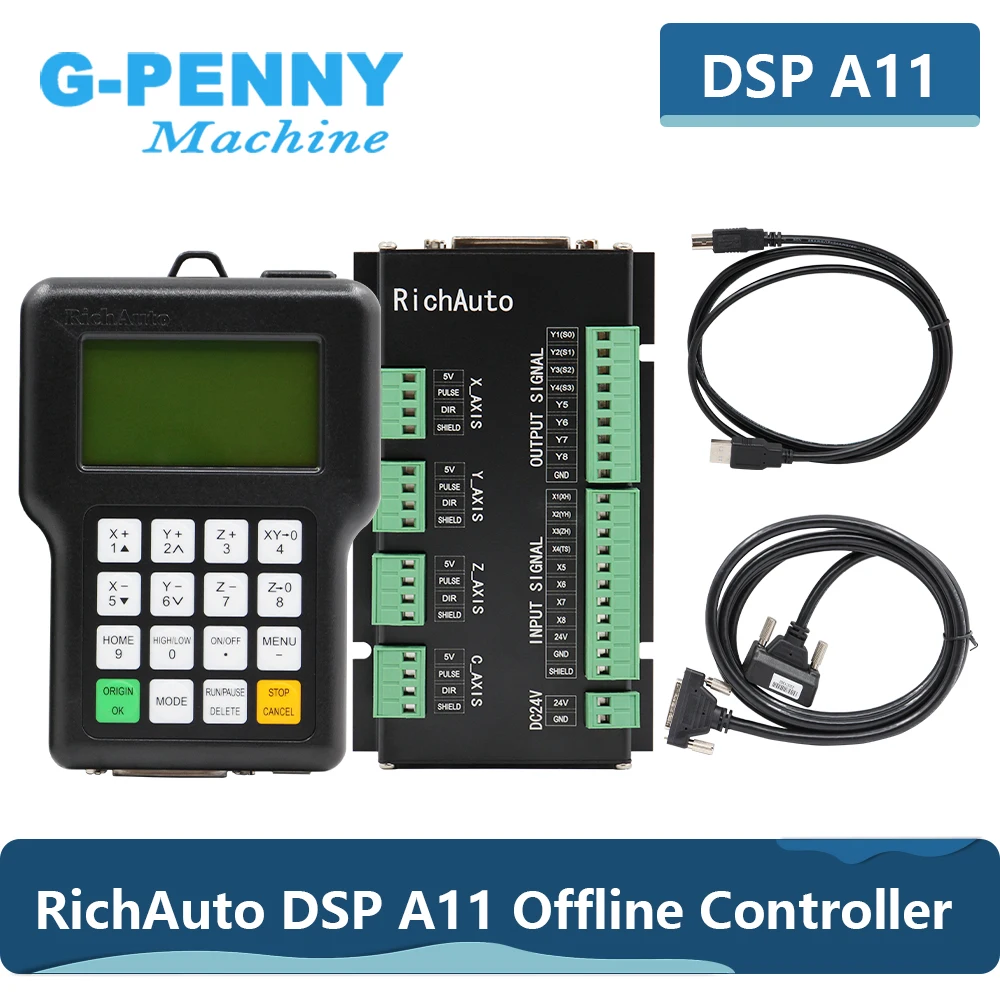

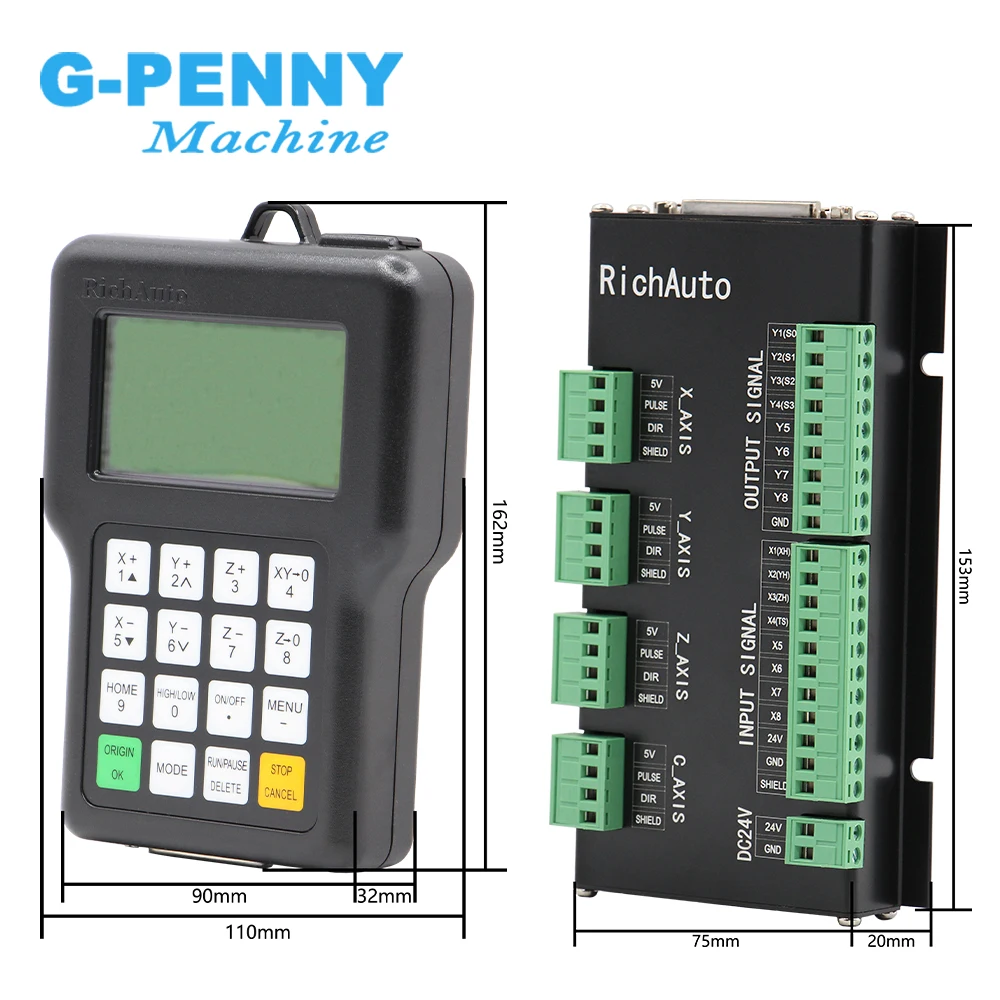

Бесплатная доставка, контроллер ЧПУ RichAuto DSP A11, оригинальный 3-осевой контроллер движения A11E, английская версия для фрезерного станка с ЧПУ

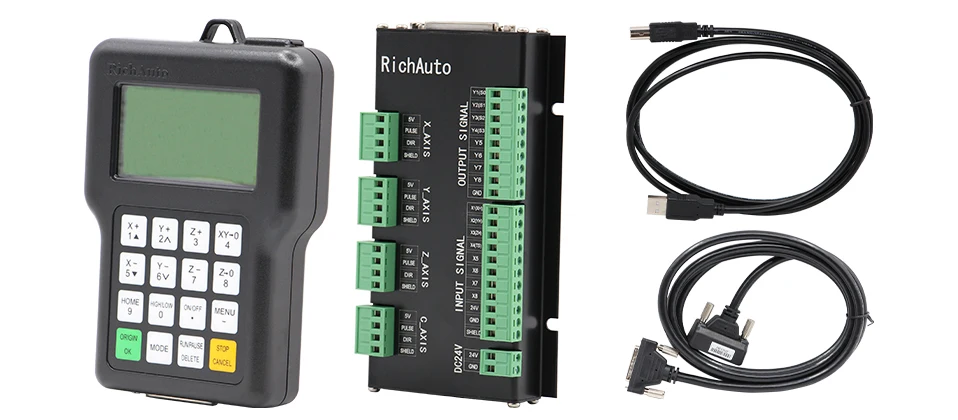

1 шт. и контроллер ручки DSP

1 шт. и 50-контактный кабель для передачи данных

1 шт. и USB-кабель

1 шт. и плата ввода-вывода

РичаутоЯвляется системой управления движением с ЧПУ, она может широко применяться для оборудования, рекламы, деревообработки, машины для гравировки пресс-форм, лазера, пламени, плазменной резки и так далее в области управления машиной.

РичаутоСделать DSP в качестве основной системы управления, высокоскоростная обработка является микроконтроллером, системы PLC не могут соответствовать; Использование встроенной структуры, высокая степень интеграции, сильная стабильность, простота установки и эксплуатации; Поддержка U-дисков, съемный Картридер для хранения, с USB-интерфейсом, высокая скорость передачи, подключи и играй полную реализацию всей работы в автономном режиме.

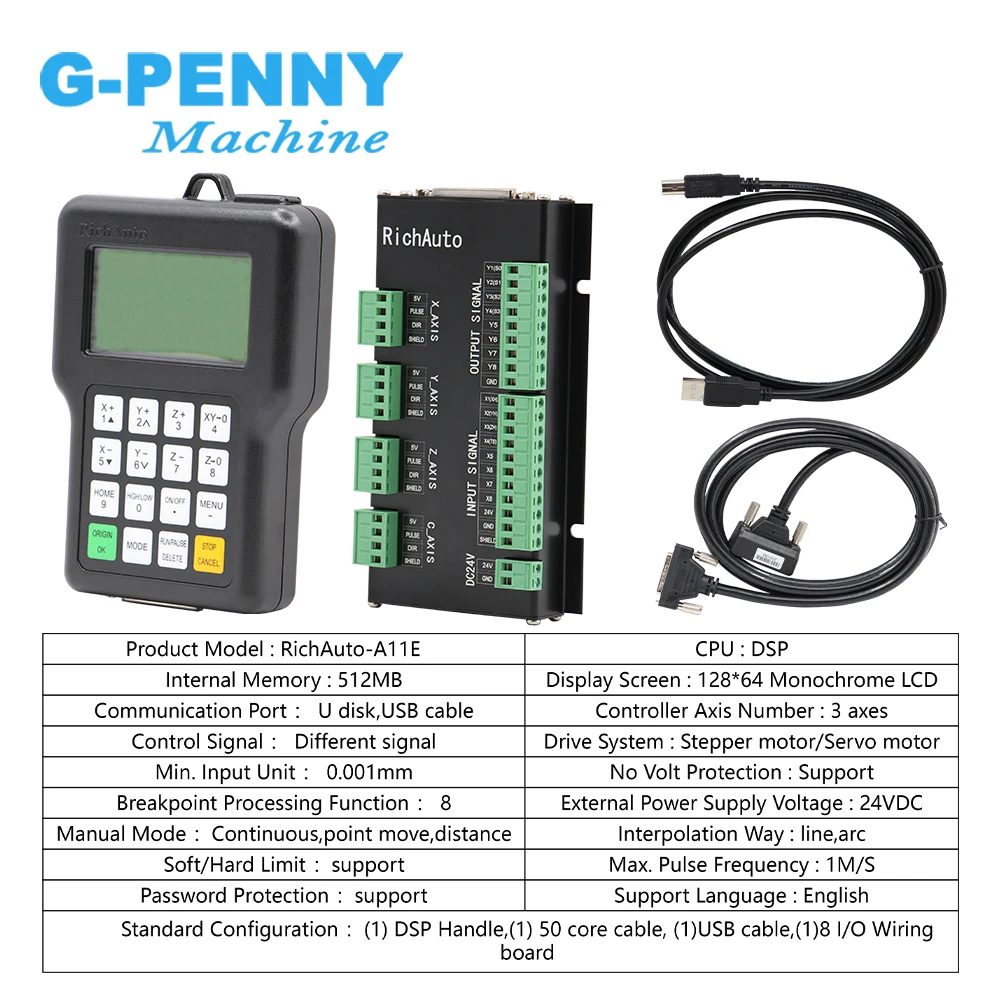

Модель товара

RichAuto --- A11E

Процессор

DSP

Внутренняя память

512 Мб

Экран дисплея

Монохромный ЖК-дисплей 128*64

Коммуникационный порт

U-диск, USB-кабель

Номер оси контроллера

3 оси

Контрольный сигнал

Другой сигнал

Приводная система

Шаговый двигатель/серводвигатель

Мин. Блок ввода

0,001 мм

Защита без напряжения

Поддержка

Функция обработки точки останова

8

Внешнее напряжение питания

24 В постоянного тока

Ручной режим

Непрерывный, точечный ход, расстояние

Способ интерполяции

Линия, дуга

Мягкий/жесткий ограничитель

Поддержка

Макс. Частота импульсов

1 м/с

Защита паролем

Поддержка

Поддержка языка

Английский язык

Стандартная конфигурация

(1) ручка DSP, (1) 50-жильный кабель, (1)USB-кабель, (1)8 I/O монтажная плата

Обратите внимание: Это оригинальный RichAuto -A11 E, более стабильный, чем тип копирования.

Вы также можете обновить программное обеспечение самостоятельно. Тип копии не может это сделать.

Высокопроизводительный центральный процессор обработки: восемь ядерных процессоров обработки, более быстрый расчет, более высокая производительность.

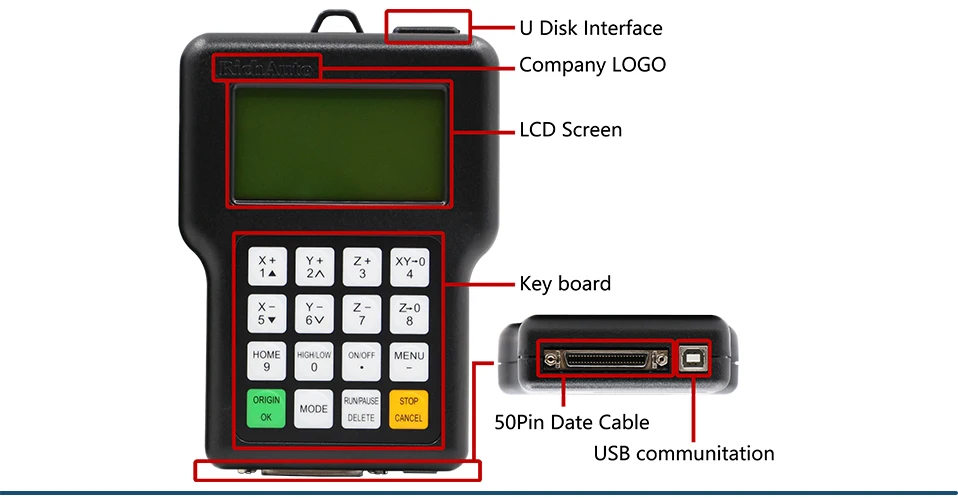

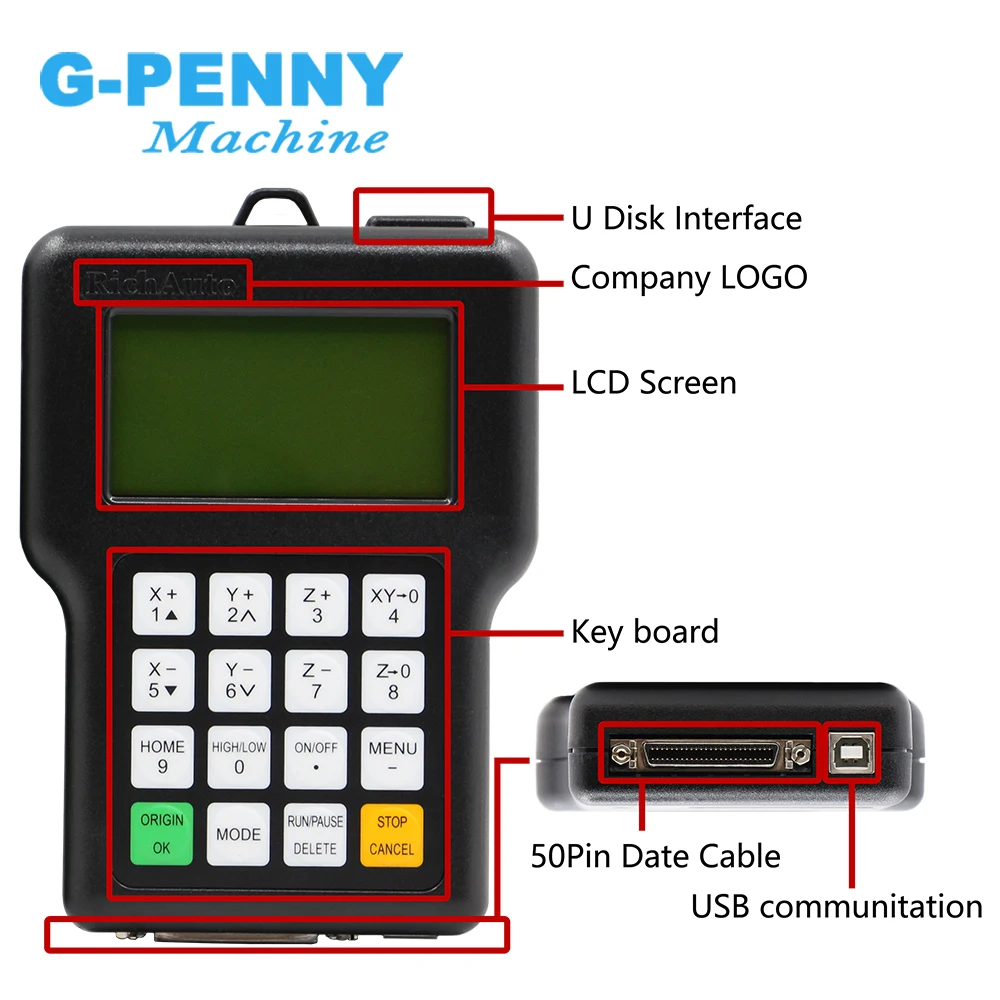

Простая структура ручки с кнопками управления: 16 режимов работы кнопок, удобный ручной конец, легко учиться легко использовать, просто и быстро.

Многократная передача данных, поддержка большой емкости хранилища: полностью автономная работа и поддержка различных способов передачи мобильного хранилища; 512 Мб внутренней памяти, может считывать память большой емкости мобильного устройства.

Функция Интеллектуальной обработки документов для чтения: продукты серии AutoNow более умны в доказательстве считывания обрабатываемых документов, для новых обрабатывающих файлов, считывание только до первой операции. В процессе чтения также можно пропустить проверку в соответствии с требованиями клиентов, что существенно сэкономит ценное время пользователей.

Функция интеллектуальной памяти: поддержка потери электроэнергии и обработки точки останова; Не только хранение положения процесса, но и запоминание имени файла, гарантирует, что пользователь продолжит обработку от точки останова быстро и точно.

Два вида режима обработки: Высокоточный режим и для обеспечения точности обработки и качества высокоскоростного режима, которые обеспечивают эффективность процесса, экономя время обработки.

Проверка безопасности и будильник: Добавьте сигнальную систему безопасности и функции напоминаний об ошибках, такие как «назад к нулю», «Аномальная отметка вала», «Дистанционный режим», советы по безопасности мобильных устройств, обработка за пределами таких функций, как дисплей, значительно гарантируют точность и согласованность обработки.

Более совершенные функции шифрования: аппаратное шифрование, установка параметров шифрования, время работы шифрования и шифрование файлов внутренней важной обработки и другие функции, изменение, предотвращение удаления, предотвращение копирования, И для обеспечения безопасности технической информации и активов клиентов.

Значительно возросли показатели защиты от помех: хотя некоторые тесты CE, значительно улучшились показатели защиты от помех.

Отдел сильнее: основанная на AutoNow Версия 8 серии из 8 в поддержку ввода-вывода пользовательских функций редактирования, пользователь может полностью в соответствии с их собственными потребностями редактирования и определения, И может расшириться до 32 входных 32 выхода; На основе 8 ядерных процессоров обработки, но и для вторичной разработки, Специальное оборудование для клиентов, специальное предназначение для добавления, для удовлетворения потребностей разных отраслей промышленности, с небольшим сроком службы, низкая стоимость, секретный идентификатор хорошо ожидает характеристику.

Имя

Функция

Положительное движение оси X, меню вверх, Рисунок 1 ввод

Положительное движение оси Y, скорость обработки ускорения, ввод рисунка 2

Положительное движение оси Z, ввод рисунка 3, увеличение скорости вращения шпинделя во время обработки

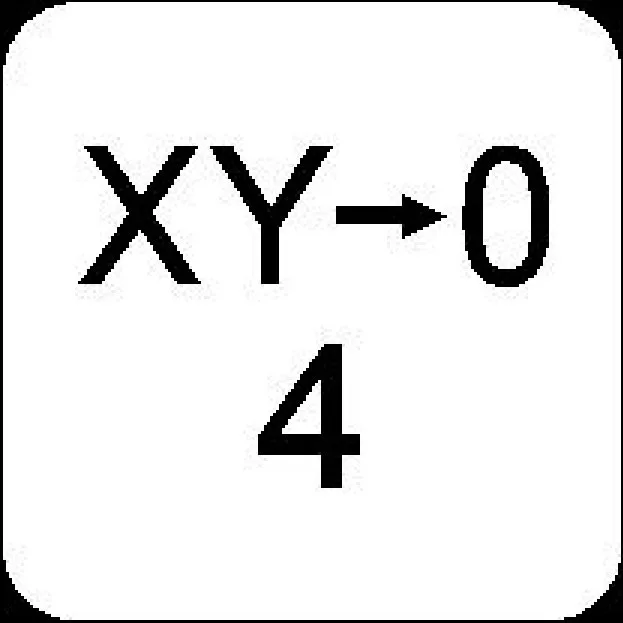

Установка оси X и оси Y начало работы, рисунок 4 ввод

Отрицательное движение оси X, меню вниз, Рисунок 5 ввод

Отрицательное движение оси Y, скорость обработки solw down, Рисунок 6 ввод различных свойств выбор в меню

Отрицательное движение оси Z, ввод 7, уменьшение скорости вращения шпинделя во время обработки

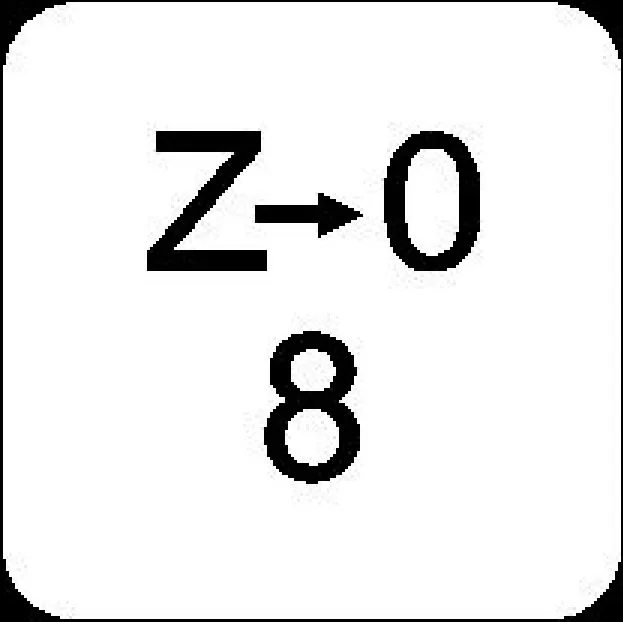

Набор оси Z work origin, ввод цифры 8

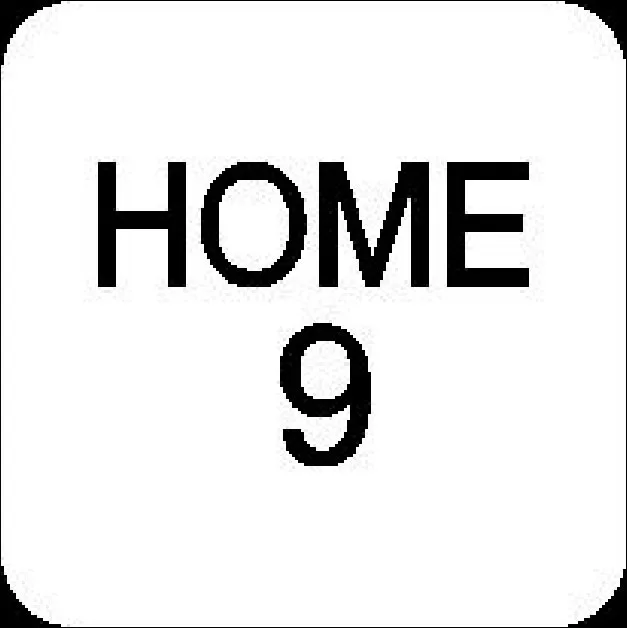

Машина обратно домой, рисунок 9, ввод информации во время обработки

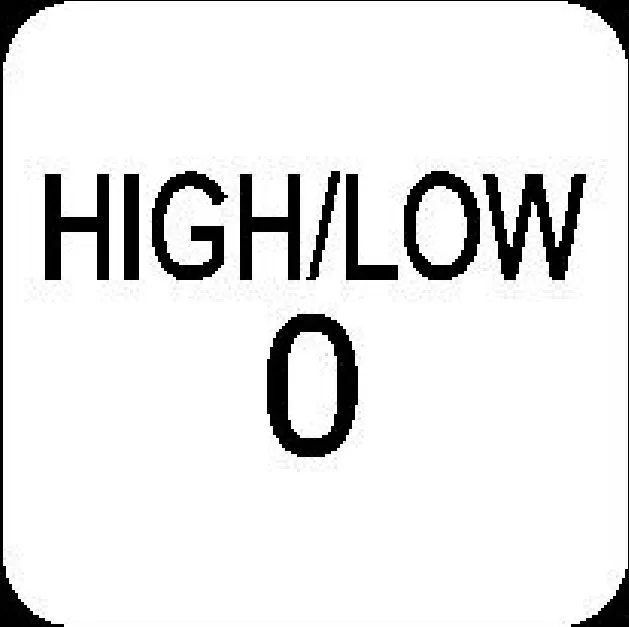

Выбор высокой или низкой скорости в ручном режиме, рисунок 0, ввод, изменение рабочей координаты и механической координаты во время обработки

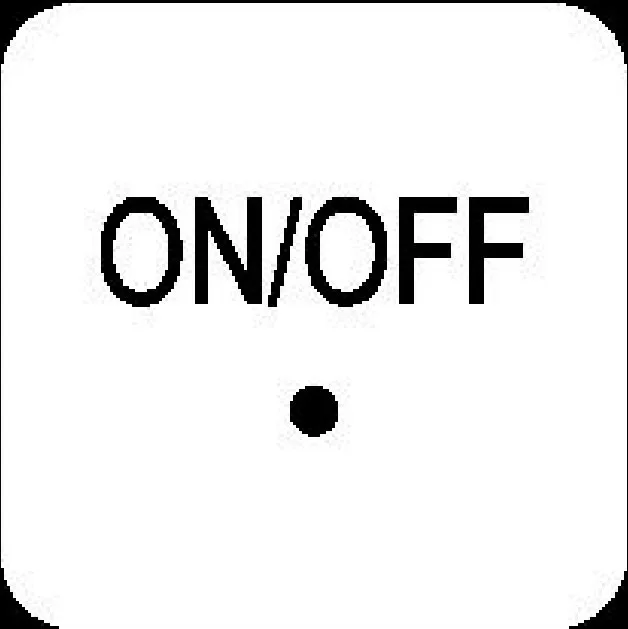

Запуск/остановка шпинделя, ввод десятичной запятой

Введите настройки меню, введите отрицательный знак, проверьте информацию во время обработки

Вернуться к началу работы, подтвердить движения/ввод/эксплуатацию

Ручной режим, продолжить/шаг/расстояние для выбора

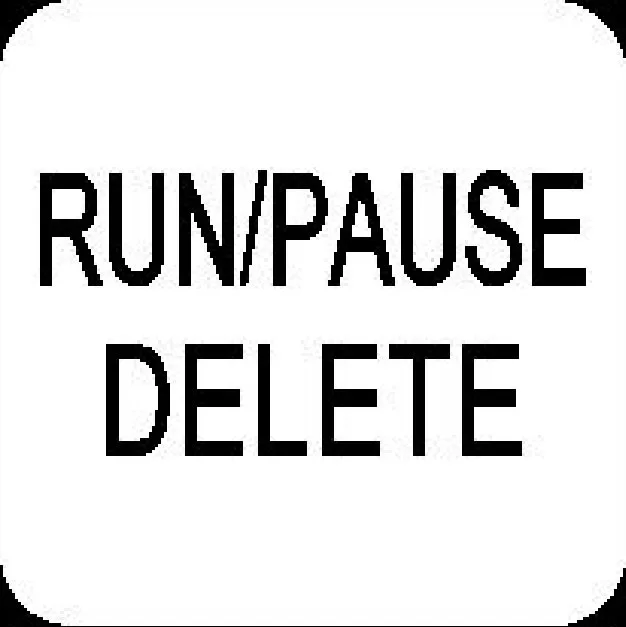

Запуск или приостановка обработки, удаление вводимых данных, выбор другого свойства в меню

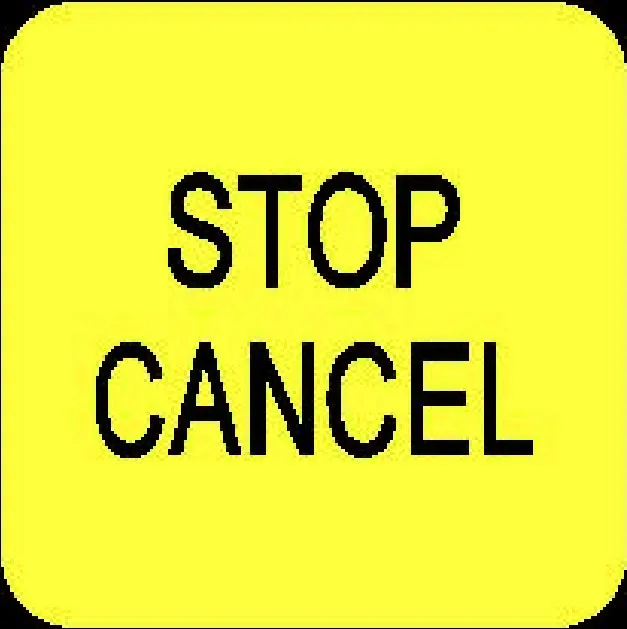

Настройка параметров высокой/низкой скорости в ручном режиме, остановка процесса/выбор, ввод и отмена работы

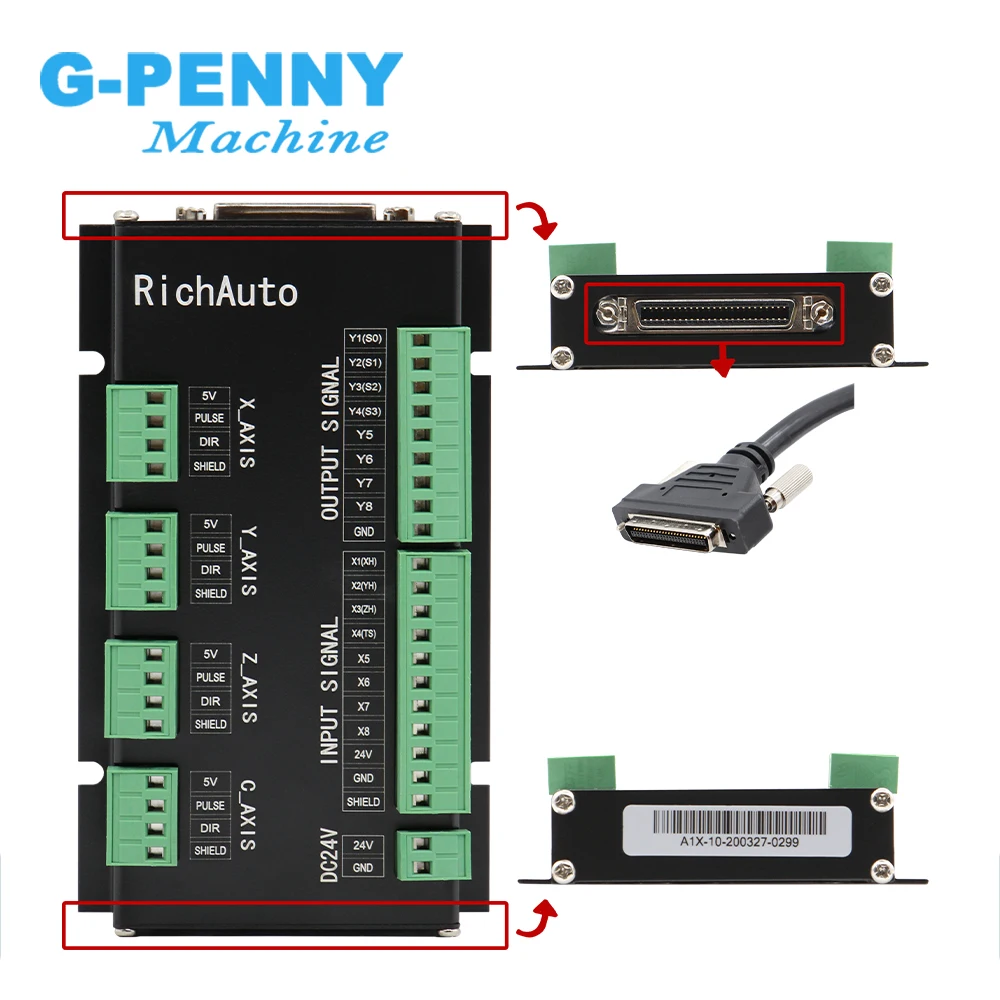

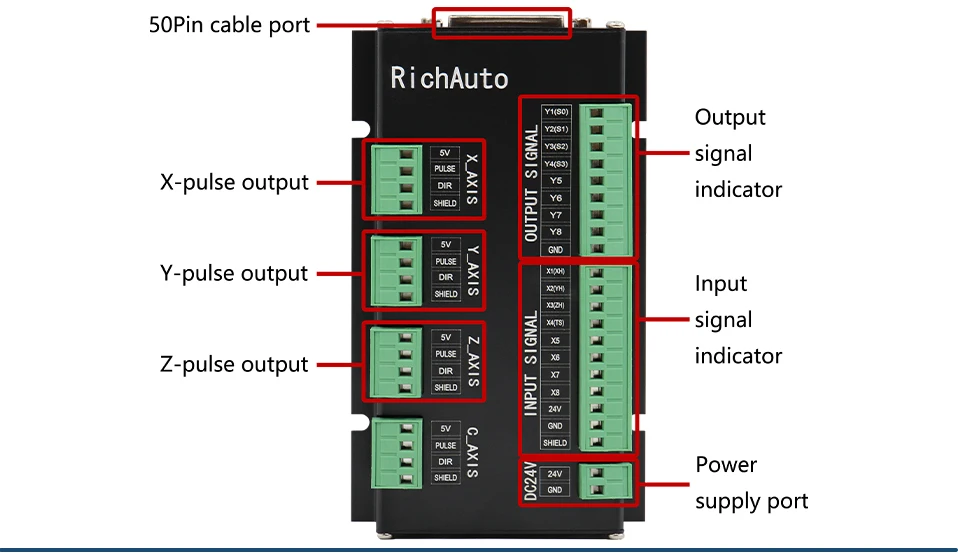

Определение порта

Этикетка порта

Определение контактов

Функции контактов

И параметры

Примечания

24 В постоянного тока

24 В +

Порт основного источника питания системы

Системный главный терминал питания, интерфейсная плата дает DC 5V для системы.

Площадь питания:

Постоянный ток 10 В ~ 24 В/3A ~ 40 в

24 В-

X-AXIS

5 В

Выходной сигнал на 5 В

Привод X-axis, общий анод, выход 5 В

Не навязывайте напряжение на этот контакт

Импульс

Порт вывода импульсного сигнала

Порт вывода импульсного сигнала по оси X, выходное напряжение ≧ 3 В, ток привода ⏰ 8 мА

Реж

Указатель направления

Выходной порт

Направление по оси X выходного порта сигнала привода выходное напряжение ≧ 3V ток привода ⏰ 8ma

Щит

Щит

Порт подключения

Линейная клемма выходного сигнала X-axis

Не навязывайте напряжение на этот контакт

Y-AXIS

5 В

Порт выхода сигнала 5 В

Привод по оси Y, общий анод, выход 5 В

Не навязывайте напряжение на этот контакт

Импульс

Порт вывода импульсного сигнала

Выходной порт импульсного сигнала для привода по оси Y, выходное напряжение ≧ 3 В, ток привода ⏰ 8 мА

Реж

Указатель направления

Выходной порт

Направление по оси Y выходного порта сигнала привода выходное напряжение ≧ 3V ток привода ⏰ 8ma

Щит

Щит

Порт подключения

Предохранительная клемма линейного выходного напряжения по оси Y

Не навязывайте напряжение на этот контакт

Z-AXIS

5 В

Порт выхода сигнала 5 В

Привод по оси Z, общий анод, выход 5 В

Не навязывайте напряжение на этот контакт

Импульс

Порт вывода импульсного сигнала

Выходной порт импульсного сигнала по оси Z, выходное напряжение ≧ 3 в, текущий ток привода ⏰ 8 мА

Реж

Указатель направления

Выходной порт

Направление по оси Z выходного порта сигнала привода выходное напряжение ≧ 3V ток привода ⏰ 8ma

Щит

Щит

Порт подключения

Клеммная клемма выходного сигнала по оси Z

Не навязывайте напряжение на этот контакт

Определение порта

Этикетка порта

Определение контактов

Функции контактов

И параметры

Примечания

Выход

Сигнал

Y01

Y1(S0): включение/выключение шпинделя

Подключение к FWD инвертора

Выходной сигнал низкого уровня

Y02

Y2(S1): Скорость 1

Подключение к инвертору для контроля скорости

Выходной сигнал низкого уровня

Y03

Y3(S2): скорость 2

Подключение к инвертору для контроля скорости

Выходной сигнал низкого уровня

Y04

Y4(S3): скорость 3

Подключение к инвертору для контроля скорости

Выходной сигнал низкого уровня

Y05

Y5(S4): светодиод сигнализации

Когда что-то не так с системой

Выходной сигнал низкого уровня

Y06

Y6(S5): Рабочий СВЕТОДИОДНЫЙ

Легкость при работе системы

Выходной сигнал низкого уровня

Y07

Y7(S6): определяемый

Определяемый пользователем сигнал

Выходной сигнал низкого уровня

Y08

Y8(S7): определяемый

Определяемый пользователем сигнал

Выходной сигнал низкого уровня

GND

GND: Выход GND

GND подключается к этому терминалу в режиме управления скоростью инвертора

Вход

Сигнал

X01

X1:X_se:X вход сигнала датчика происхождения

X контактный входной сигнал датчика происхождения

Входные сигналы низкого уровня

X02

X2:Y_se:Y датчик происхождения

Вход Сигнала

Контактный входной сигнал датчика источника Y

Входные сигналы низкого уровня

X03

X3:Z_se:Z датчик происхождения

Вход Сигнала

Контактный входной сигнал датчика Z origin

Входные сигналы низкого уровня

X04

X4: вход сигнала датчика установки режущего инструмента

Клемма входного сигнала датчика установки инструмента

Входные сигналы низкого уровня

X05

X5: сигнализация для водителя входной сигнал

Терминал входного сигнала сигнализация для водителя

Входные сигналы низкого уровня

Х06

X6: Жесткий предельный вход сигнала

Терминал входного сигнала жесткого ограничения

Входные сигналы низкого уровня

X07

X7: вход сигнала E-stop

Входной терминал сигнала E-stop

Входные сигналы низкого уровня

Х08

X8: определяемый сигнал

Определяемый сигнальный входной терминал

Входные сигналы низкого уровня

24 В

24 В +: входная мощность датчика

X. Y. Z датчик изоляции цепи питания положительный входной терминал

Изолированная цепь датчика, диапазон напряжения питания постоянного тока 10 В ~ 24 В постоянного тока

GND

GND: вход GDN

X. Y. Z датчик изоляции цепи питания отрицательный входной терминал

Щит

Щит: вход щита

Входной терминал экрана кабеля датчика сигнала

Не используйте этот порт в качестве отрицательного использования питания цепи изоляции датчика

Новый трехосевой режим движения сцепления для комплексного контроля

Поддержка функции предупреждения об ошибках привода и шпинделя

Большое пространство для хранения, Идеальная совместимость с U-диском, быстрая скорость чтения, безопасная и надежная обработка U-диска.

Поддержка функции интеллектуальной проверки файлов.

Функция резервного копирования и восстановления параметров для предотвращения потери важных параметров.

Высокая интенсивность против помех проходит множество тестов CE.

Интеллектуальная память обработки, поддержка функции защиты от сбоя питания и точки останова.

Определяемые интерфейсы ввода-вывода предоставляют клиентам широкий спектр платформ разработки.
