С измерителем частоты микрочипа PIC16F648A, 2,4 ггц.
Используется кварцевый генератор с регулируемым напряжением с температурной компенсацией (2,5 ppm VC-TCXO).
Уникальный контроль затвора и точный алгоритм времени (невременное прерывание).
Время затвора (обновления дисплея) 0,01 секунды/0,1 секунды/1,0 секунды, отображение значения частоты в реальном времени.
Односторонняя конструкция входа, трехканальное Измерение частоты (низкий/Высокий/автоматический канал).
Двухчастотная конструкция, значение и режим IF / down можно установить отдельно.
Использует восемь 3,5-дюймовых цифровых дисплеев с высокой яркостью, восемь настраиваемых яркостей.
Схема простая и разумная структура, управление двумя кнопками, простое управление.
Настройки автоматически сохраняются, загружаются напрямую по вызову.
Описание:
1 время врат
0,01
0,10
1,0
2 канала измерения (каналы с низким сопротивлением)
Низкий канал
Диапазон измерения: 0,1 МГц ~ 60 МГц
Точность: ± 100 Гц (время вращения 0,01 1 с)
± 10 Гц (затвор 0,1 секунд)
± 1 Гц (1,0 секунды при открытии ворот)
Низкая чувствительность канала:
0,1 МГц ~ 10 МГц: лучше 60 мвпп
10 МГц ~ 60 МГц: лучше 60 мвпп
60 МГц ~ 75 МГц: не проверено
Высокий канал (делится на 64)
Диапазон измерения: 20 МГц ~ 2,4 ГГц
Точность: ± 6400 Гц (затвор 0,01 секунды)
± 640 Гц (время вращения 0,1 1 С)
± 64 Гц (время вращения 1,0 1 С)
Высокая чувствительность каналов:
20 МГц ~ 30 МГц: лучше 100 мвпп
30 МГц ~ 60 МГц: лучше 50 мвпп
60 МГц ~ 2,4 ГГц: не проверено
Автоканал
Автоматически выбирается в соответствии с частотой входного сигнала, высоким или низким каналом, определяя частоту 60 МГц. Например, когда Амплитуда входного сигнала больше 60 МГц, нехватка не может автоматически выбирать высокий канал, канал должен вручную выбирать высокочастотное измерение.
3, Если настройки
Независимая Двойная-если конструкция, отрегулируйте Минимальный шаг частоты 100 Гц, частотный диапазон 0 ~ 99,9999 МГц, можно настроить для увеличения или уменьшения режима IF частоты.
4. Справочная частота
Использование 5032 посылка 13,000 МГц кварцевый генератор с регулируемым разогревом и напряжением (VC-TCXO), стабильность частоты ± 2,5 ppm.
5. Рабочее напряжение
Вход постоянного тока: 9 В ~ 15 В постоянного тока (с защитой от обратной полярности)
6 ток
Максимум 160 мА (условия тестирования: источник питания 12 В постоянного тока; Синий светодиодный; Восемь яркостей)

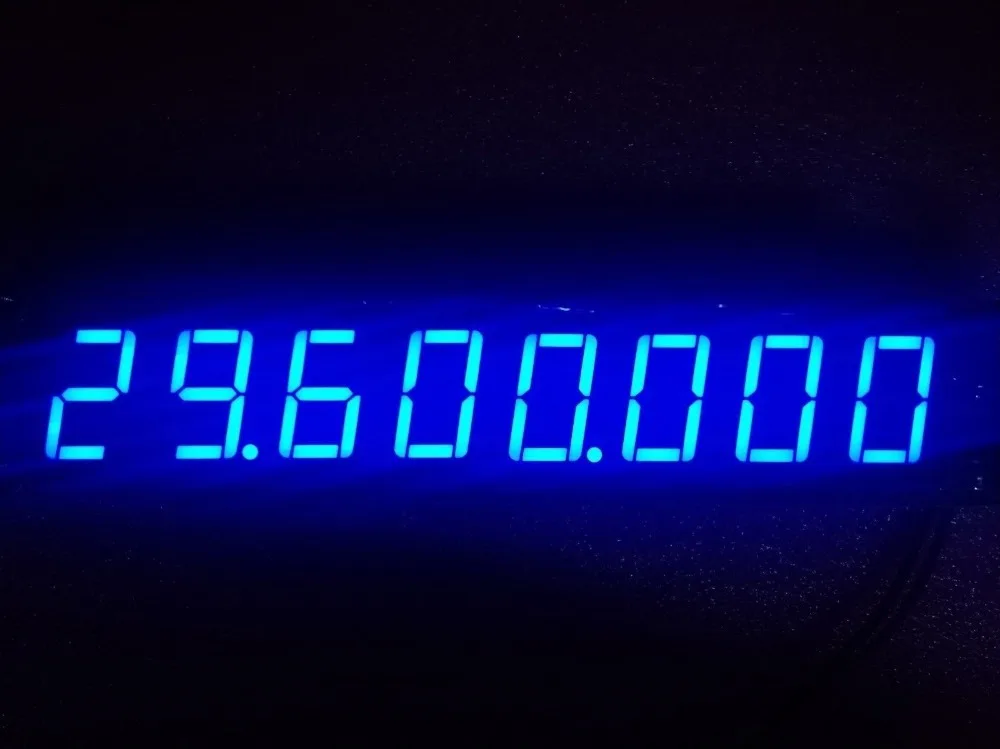

7Восемь светодиодный ных дисплеев, самый высокий дисплей из восьми цифр.
8Восемь светодиодный Дов регулируются, заводская установка на максимальную яркость.
9. Физические размерыДлина × ширина × высота: 125,5 мм × 25,5 мм × 21,5 мм
10. Качество компонентов46 г (NW)
11. Встроенный интерфейс
Вход постоянного тока (интерфейс питания): HX2.54-2P розетка
Вход RF (вход сигнала): разъем HX2.54-2P
ICSP (интерфейс программирования): 2,54-6P Pin
