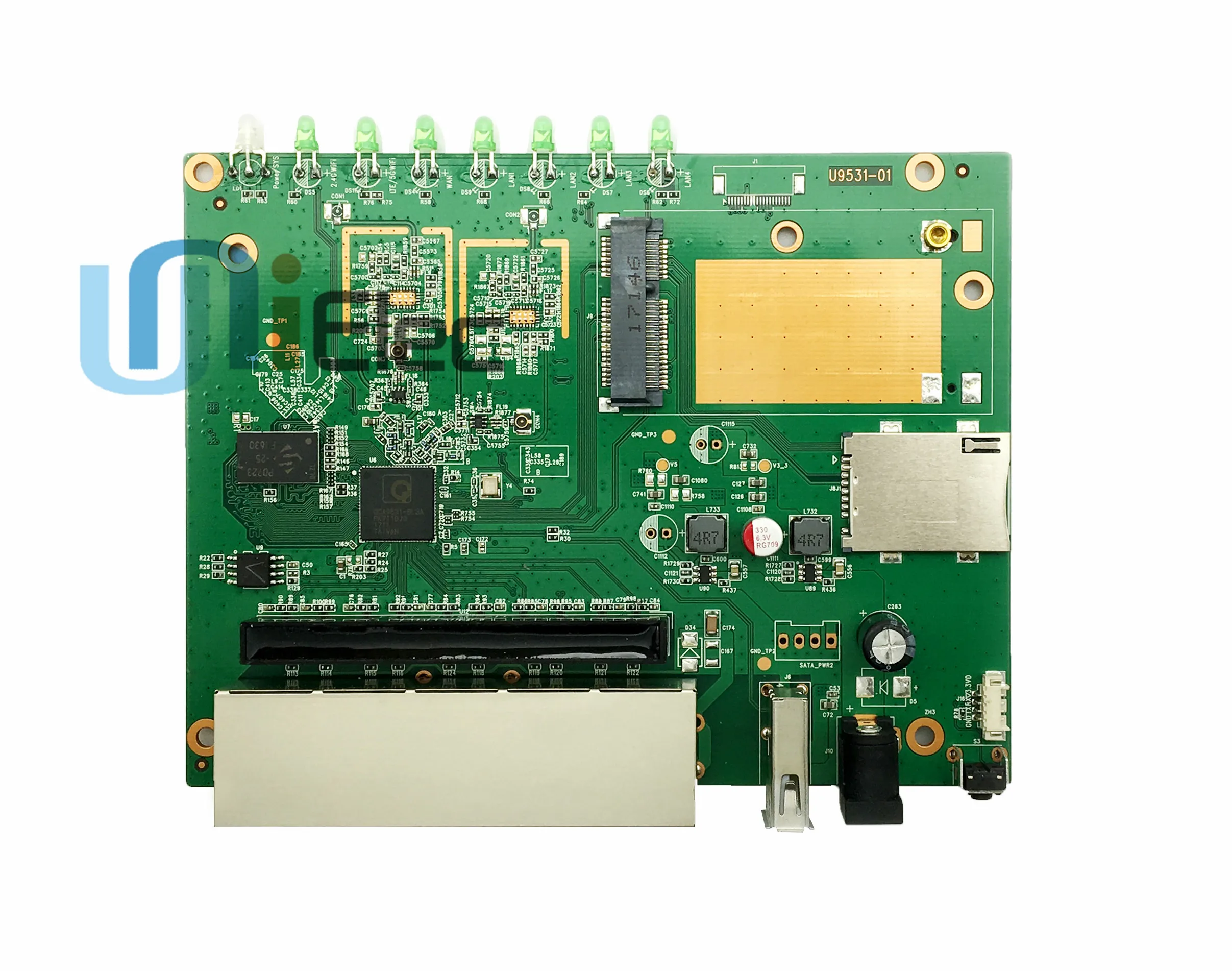

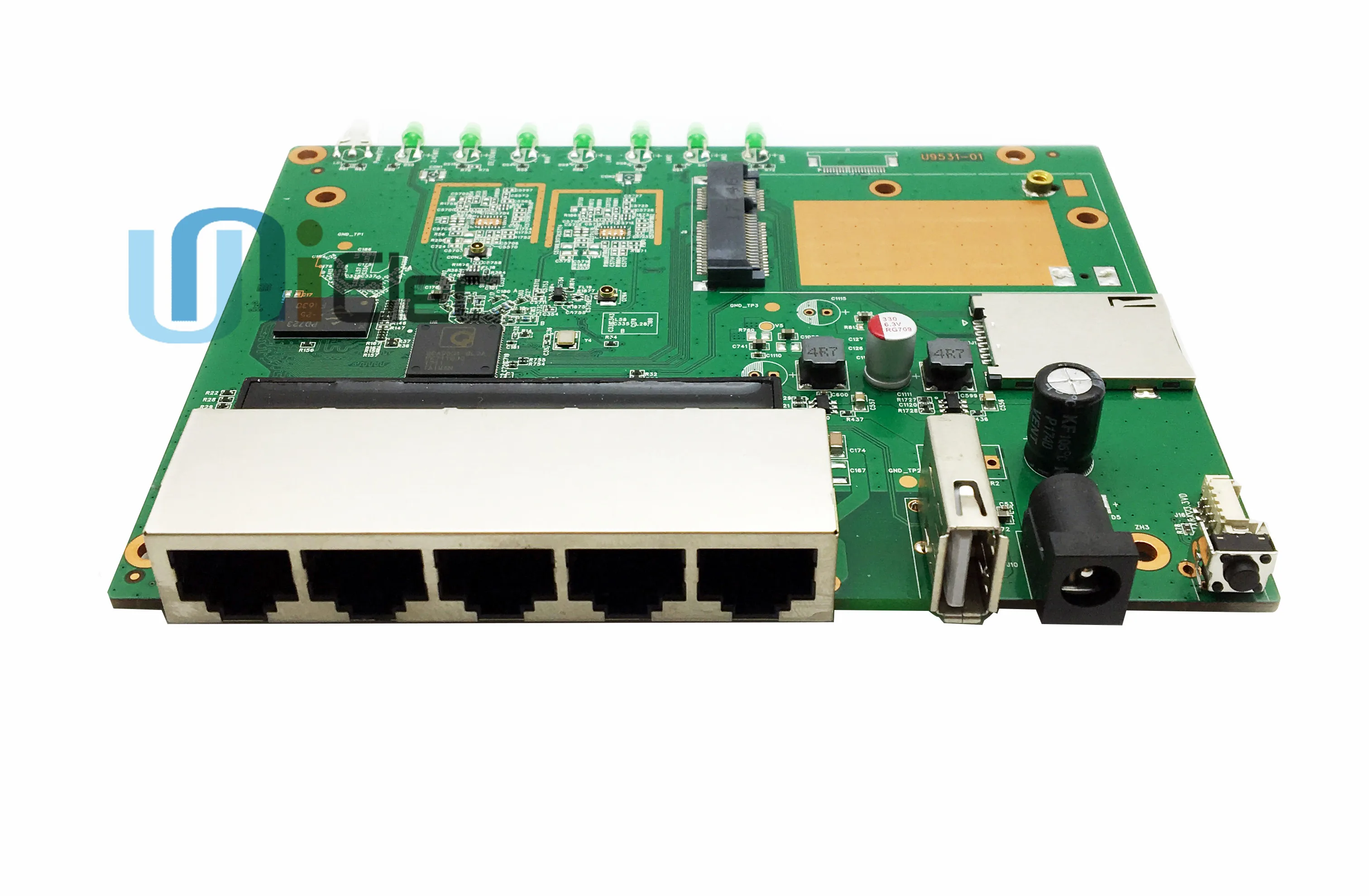

Qualcomm QCA9531 2.4G Router Firewall OpenWRT QSDK Wireless WIFI PCBA ODM OEM Custom Sim Card Board
Последнее обновление: 07.03.2023

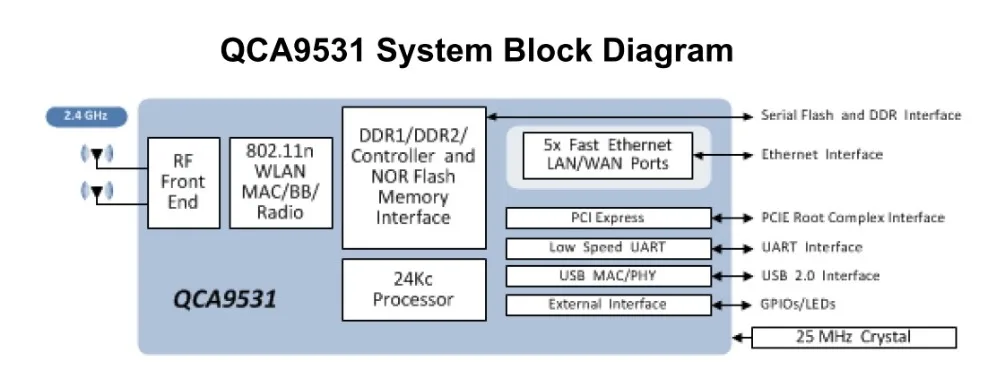

U9531-01Процессор Qualcomm® XSPANTM QCA9531-это высокоинтегрированный и функциональный процессор IEEE 802.11n 2x2 2,4 ГГц System-on-a-Chip (SoC) для
Расширенные платформы WLAN. В комплект входит процессор MIPS 24Kc, один комплексный интерфейс PCI Express 1,1, пятипортовый коммутатор IEEE 802,3 Fast Ethernet
С MAC/PHY, одним USB 2,0 MAC/PHY и внешним интерфейсом памяти для последовательной вспышки, DDR1 или DDR2, UART и GPIO, используется для светодиодный
Элементы управления или другие конфигурации интерфейса общего назначения. Интерфейс QCA9531 PCIE root complex может использоваться для подключения к оконечной точке, такой как
Одночиповый Qualcomm Atheros MAC/BB/radio для двух одновременных приложений WLAN. QCA9531 поддерживает работу 802.11n до 144 Мбит/с
Для 20 МГц и 300 Мбит/с для 40 МГц и частот передачи данных 802.11b/g. К дополнительным функциям относятся декодирование максимальной вероятности (ML), четность низкой плотности
Проверка (LDPC) и максимальное соотношение (MRC).
★MIPS24KEc (650 МГц) , 64 КБ I-Cache и 32 КБ D-кэш.
★Поддержка модуля 3G/4G и модуля 11ac.
★2T2R 300 Мбит/с 11n 2,4 ГГц 16 дБм.
★Низкое энергопотребление и применимо для наружного и внутреннего применения.
★Низкая стоимость спецификации.
Чипсет
Процессор: Qualcomm QCA9531
Системная память

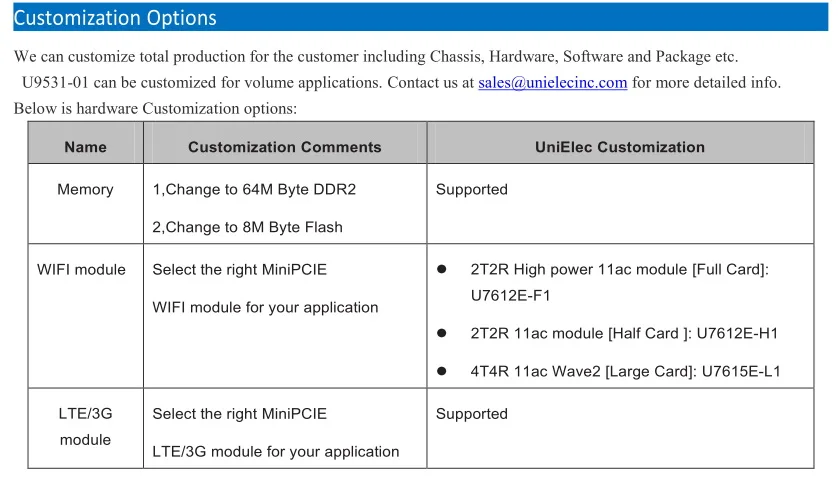

DDR2 по умолчанию 128 МБ (64 Мб по умолчанию)
Нор флэш
По умолчанию 16 Мб (дополнительно 8 Мб)

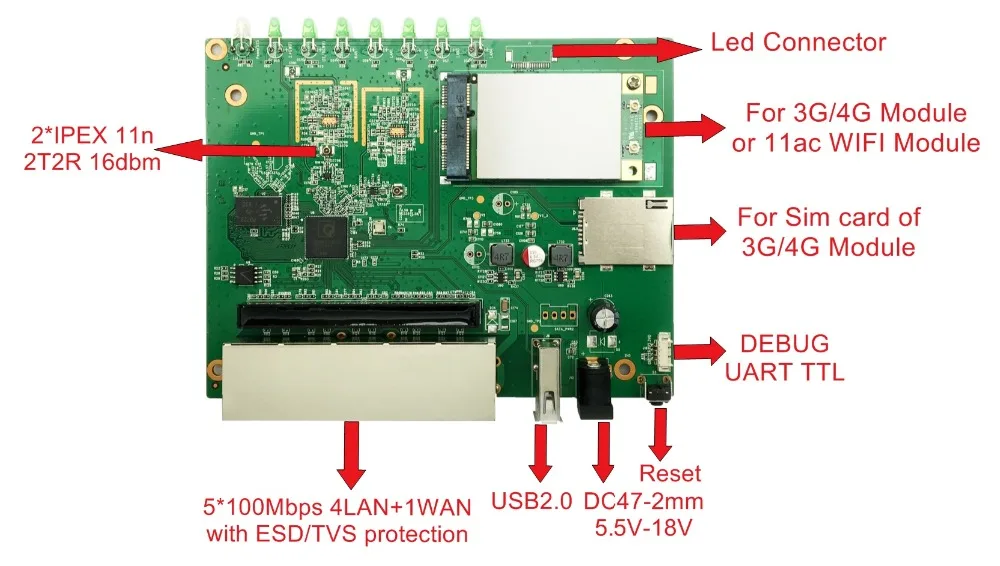

PCIE

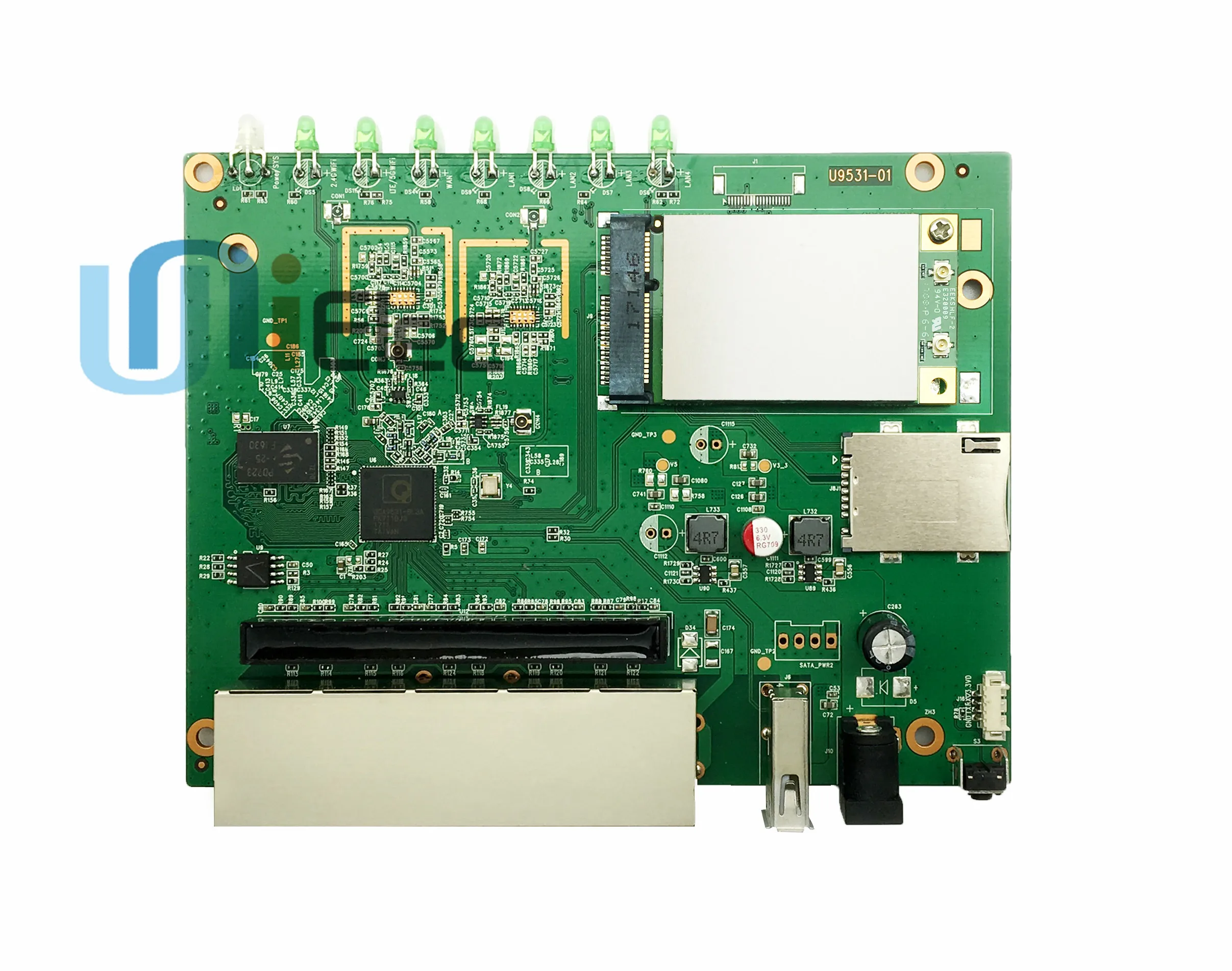

1x разъем для PCIE для 3г/4г модуля или 11ac WIFI Модуля
Интерфейс

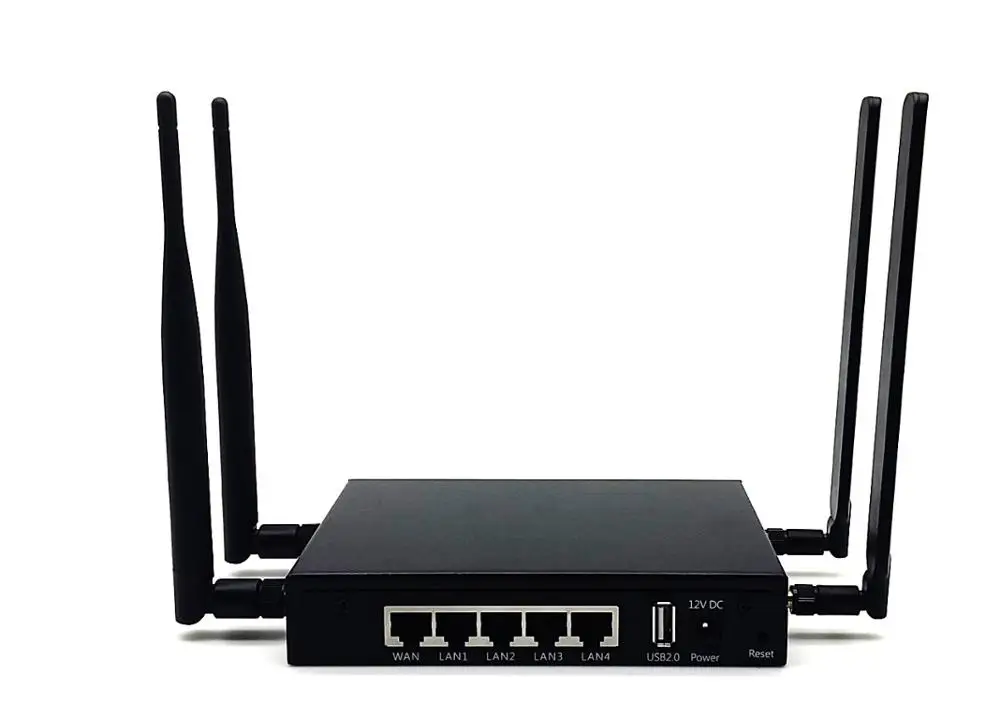

5x100 Мбит/с 4 * LAN + 1 * WAN (Авто MDI-X)
1 шт. 4-контактный разъем для последовательной отладки 1 шт.
1x разъем USB2.0

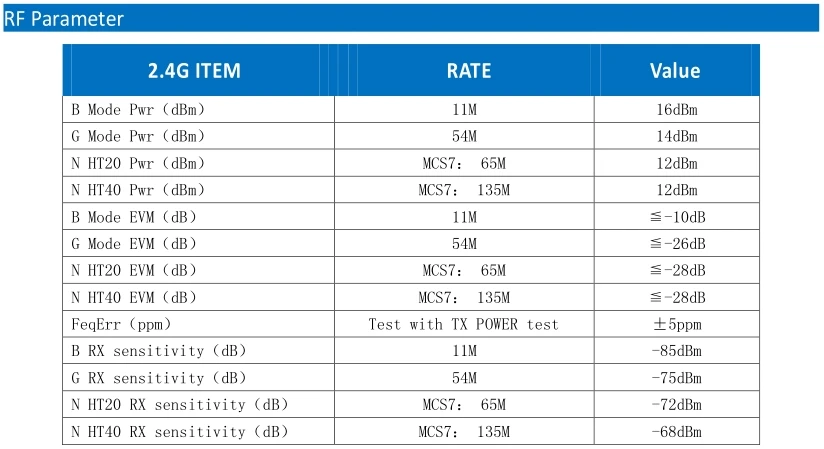

2,4G 2T2R 300 Мбит/с 16dBm @ B режим
Кнопка сброса
Да
Светодиодный
Индикаторы: питасветодиодный, LAN, LTE,WIFI,1x GPIO сигнальный индикатор,
Питание постоянного тока
1x разъем постоянного тока: 12 В @ 1A
Потребляемая мощность
6 Вт (макс.)

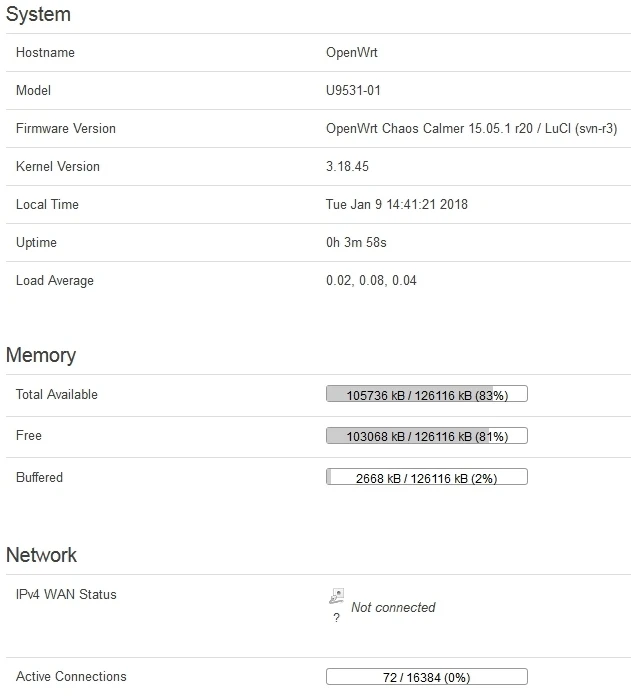

Программное обеспечение
OpenWRT или MTK Linux SDK, который включает Uboot, ядро, драйвер и цепочку инструментов
Экологический
Температура:Работа: -20-50 °C, хранение: -40 °C до 90 °C
Влажность (без конденсации):Эксплуатация: от 5% до 95%, хранение: Макс. 90%
Чехол
Материал:Железо,Размеры:154,5x110,5x29 мм
Другие функции
Сторожевой таймер
Отзывы покупателей
Страна: UA Color: Only Board Bundle: BaseBoard Доставка: Standard Shipping 04.12.2020
включается, настраивать не пробовал
Страна: RU Color: Need Case and Power Bundle: BaseBoard Доставка: Standard Shipping 01.11.2020
Роутер построен на базе референсной платы AP147-010, можно скачать для него прошивку sysupgrade OpenWRT 18.06 с официального сайта и обновить в веб интерфейсе. 19.07 пока не сделали, возможно придется портировать мне :) К сожалению не видит WiFi 5Ghz AR5B22, а вот BCM43224 видит, но толку от него 0, так как драйвер не поддерживает раздачу на 5Ghz. В роутеры на чипсете QCA9531 обычно ставят адаптеры на архтектуре ath10k, поэтому попробую потом QCA6174 поставить. У БП китайская вилка, поэтому 4 звезды. Router is built on the AP147-010 reference board, you can download the sysupgrade OpenWRT 18.06 firmware from the official website and upgrade it in web interface. There isn't 19.07 yet, I may have to port it :) Unfortunately, router does not recognize WiFi 5Ghz AR5B22, but it recognizes BCM43224. But it isn't take a sense since the driver does not support 5Ghz AP. Maybe I will try installing QCA6174. 4 stars because the PSU with a Chinese plug.
