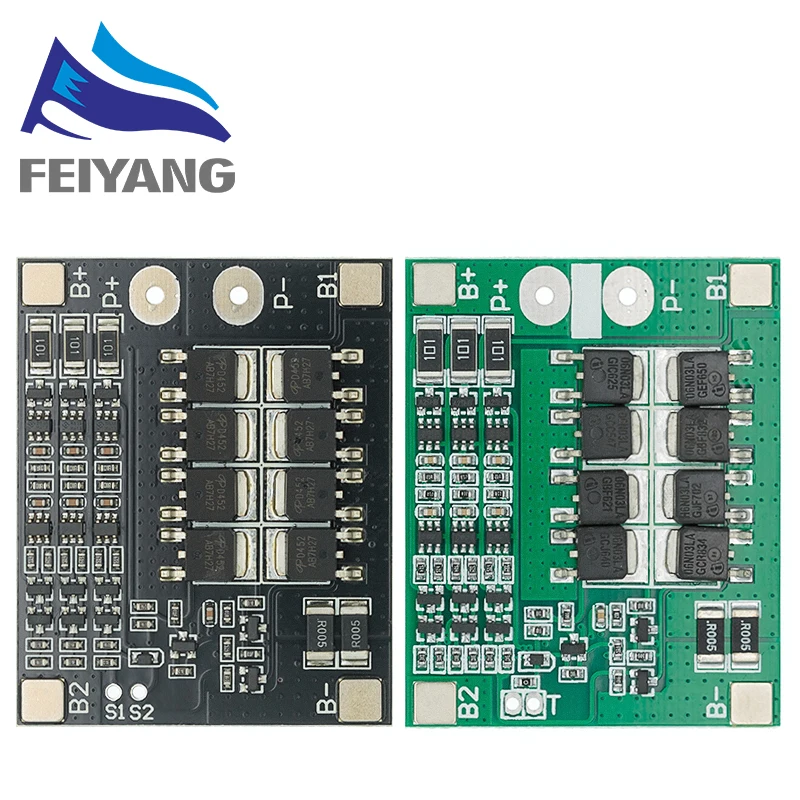

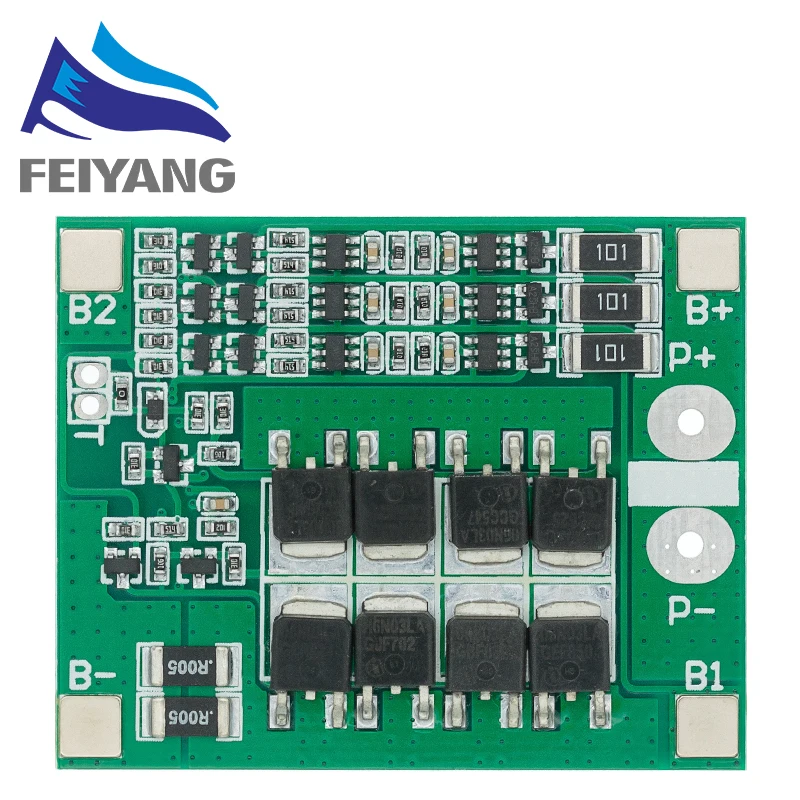

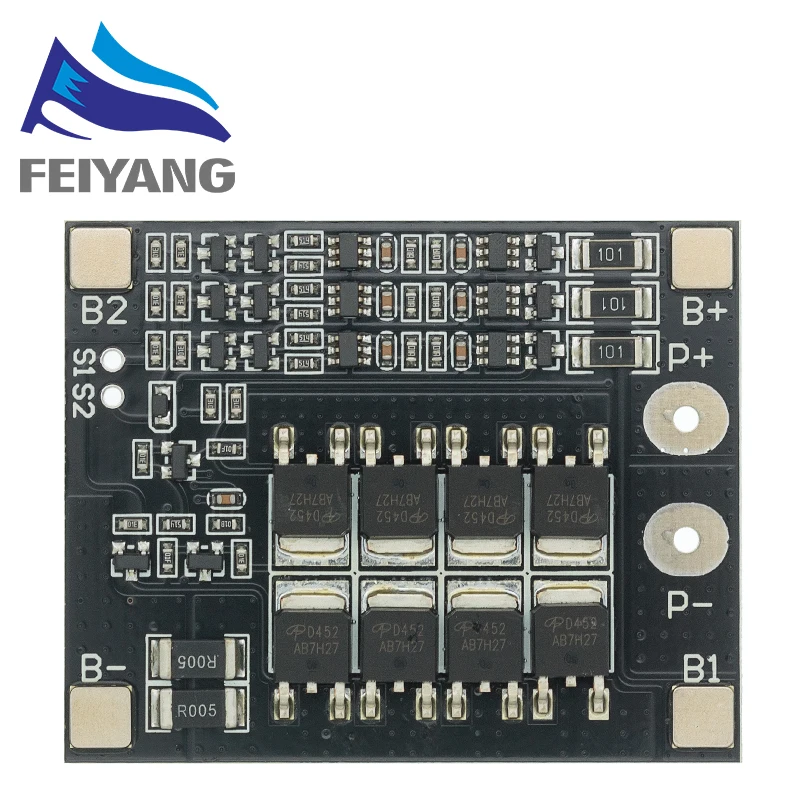

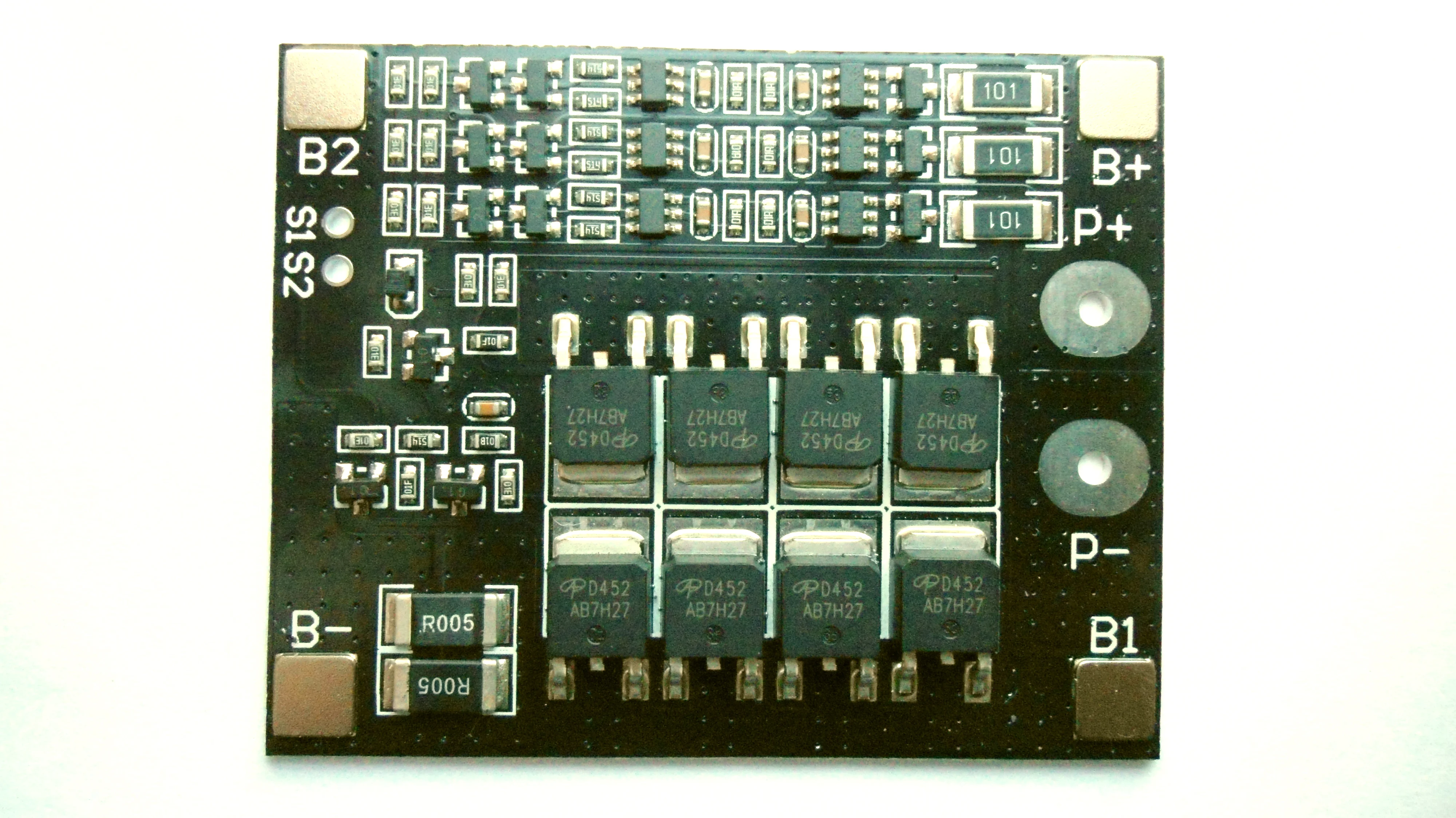

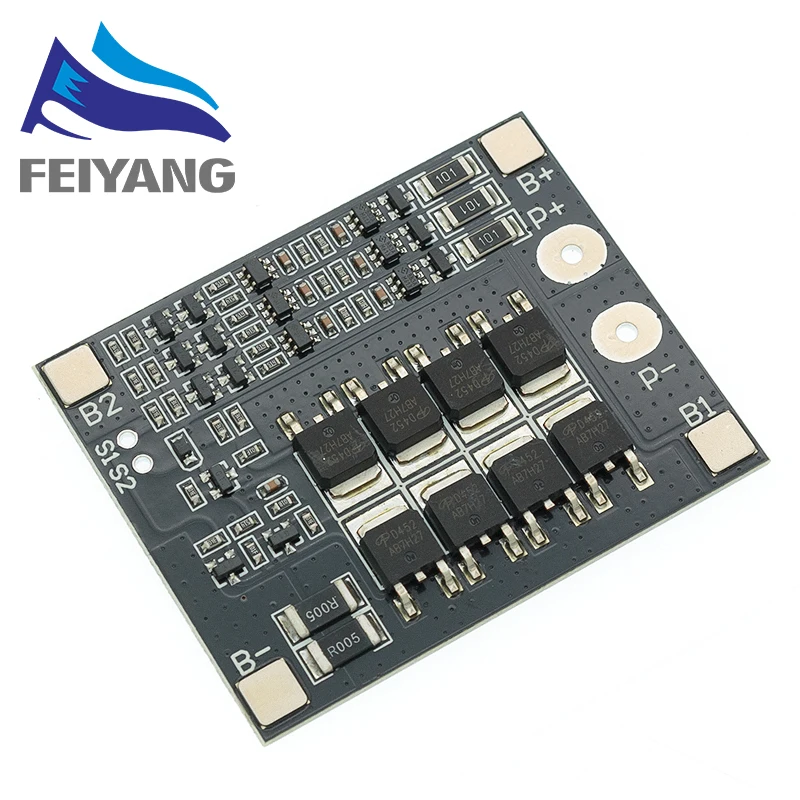

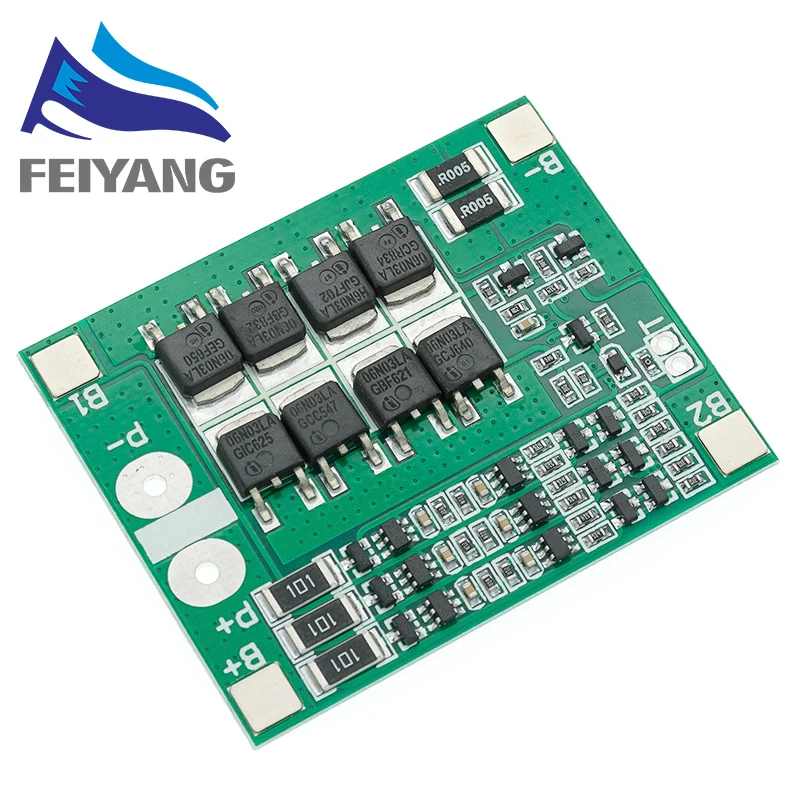

Плата защиты батареи 3S 25A Li-Ion 18650 BMS PCM, BMS PCM с балансом для модуля литий-ионной батареи Lipo

Плата защиты батареи 3S 25A Li-Ion 18650 BMS PCM, BMS PCM с балансом для модуля литий-ионной батареи Lipo

Name: 🛍 Плата защиты батареи 3S 25A Li-Ion 18650 BMS PCM, BMS PCM с балансом для модуля литий-ионной батареи Lipo
Brand: Электронные компоненты и комплектующие
SKU: 32819862780
Price: 97.59 RUB
Availability: InStock
Rating: 5 (476 reviews)

254 Отзывов

475 Заказов

97,59₽

В наличии!

Перейти

SAMIORE Store - Надежность 97.75%

Более 36318 подписчиков, дата открытия магазина 12.11.2013

Положительные оценки: 99% (64022)
Соответствие описанию: 98%
Отвечает на сообщения: 98%
Скорость отправки: 96%

Последнее обновление: 04.09.2024

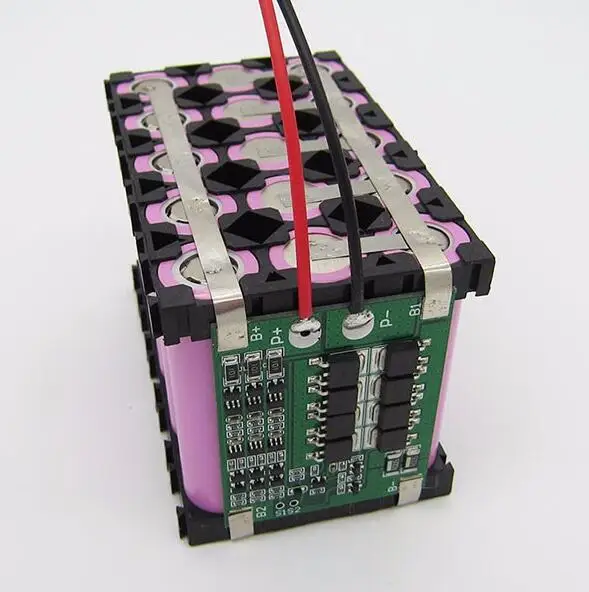

Аккумулятор 18650 серии 3

11,1 В (литий-ионный 18650 или литий-ионный аккумулятор Номинальное напряжение)

12,6 В (литий-ионная батарея полного заряда напряжения)

10,8 В (Lipo аккумулятор Номинальное напряжение)

Плата защиты литиевой батареи не входит в комплект для сварки.

Метод активации BMS: для зарядки Используйте литий-ионное зарядное устройство 12,6 В.

Примечание:

1) Эта плата не подходит для высокомощных электронных инструментов, если используется для отвертки и дрели, серия электрических велосипедов, рыболовная машина и светодиод 1 Вт, пожалуйста, не покупайте это.

2) выше 3а устройства, означает, что скорость разрядки батареи составляет более 3с.

Номинальная батарея 1C, 2000 мА · ч равен 2ач * 1 = 2А макс. рабочий ток.

Номинальная батарея 3C означает 2ahx3 = 6A Максимальный рабочий ток.

Балансировщик-это лишь вспомогательная функция, балансировка означает, что при зарядке батареи каждая серия батареи должна иметь одинаковое напряжение. когда напряжение одной ячейки достигает 4,2 В, других ячеек нет, первое напряжение ячейки будет разрядиться, чтобы дождаться, когда другие ячейки вырастут до того же уровня.

Примечание:

Разница внутреннего сопротивления батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА

Особенности:

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с использованием высоковольтного устройства;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания);

4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;

5) Низкое потребление тока в режиме ожидания.

Короткий параметр:

Напряжение перезарядки: 4,25-4,35 В ± 0,05 В

Напряжение перегрузки: 2,3-3,0 В ± 0,05 В

Максимальный рабочий ток: 25A

Максимальный пиковый ток: 35-40 А

Рабочая температура:-40 --- + 50

Температура хранения:-40 -- + 80

Малый ток: 50uA

Жизненный цикл: более 30000 часов

Сопротивление: менее 100 МОм

Короткий покрой: защита, зарядка может быть восстановлена

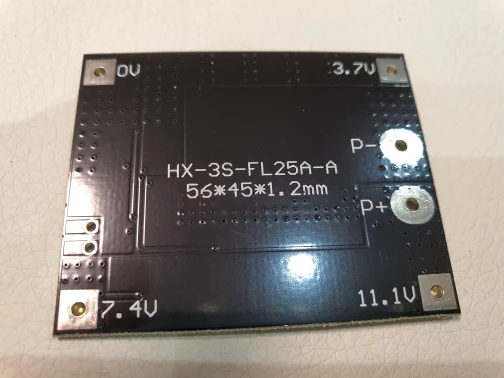

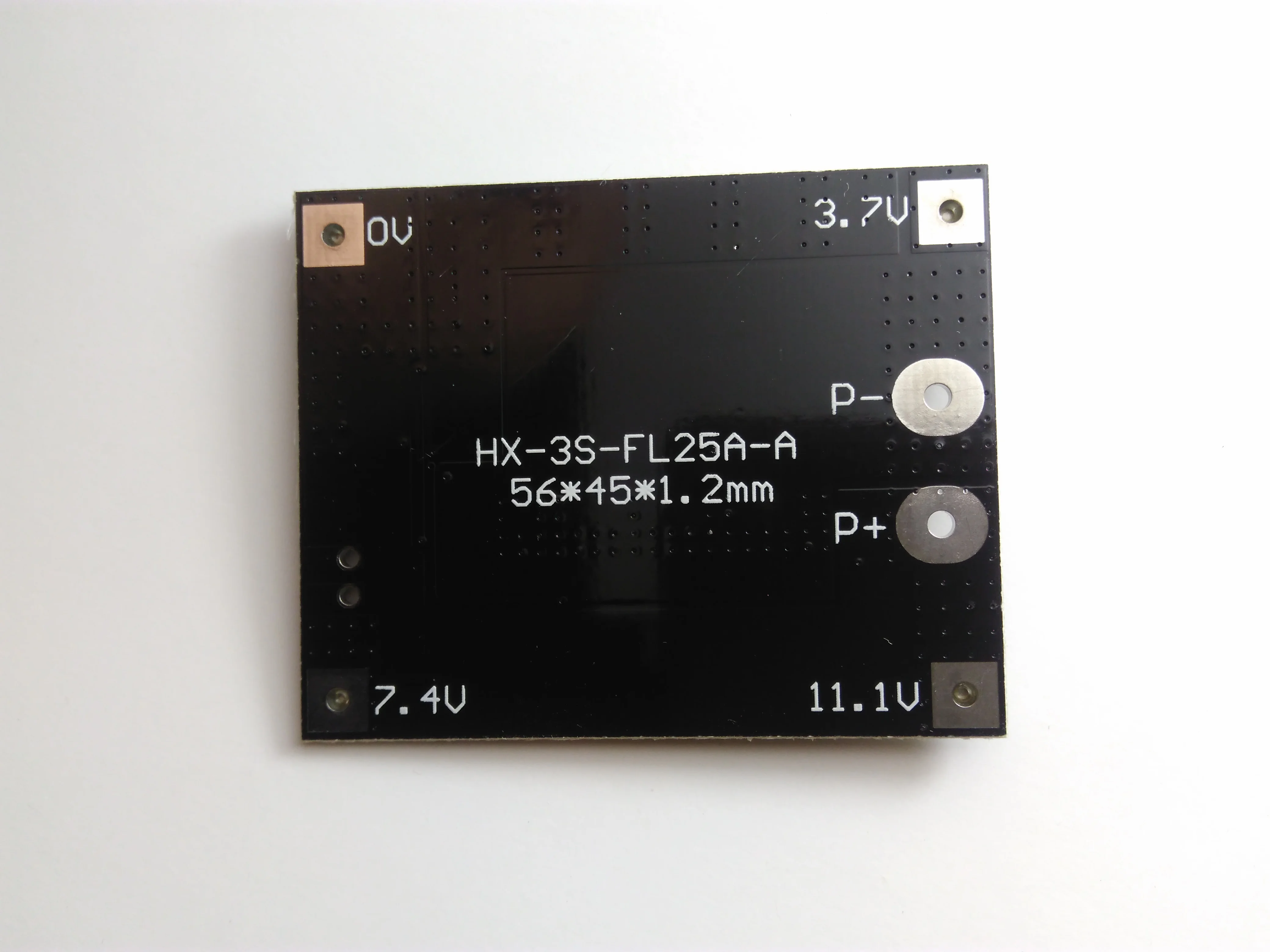

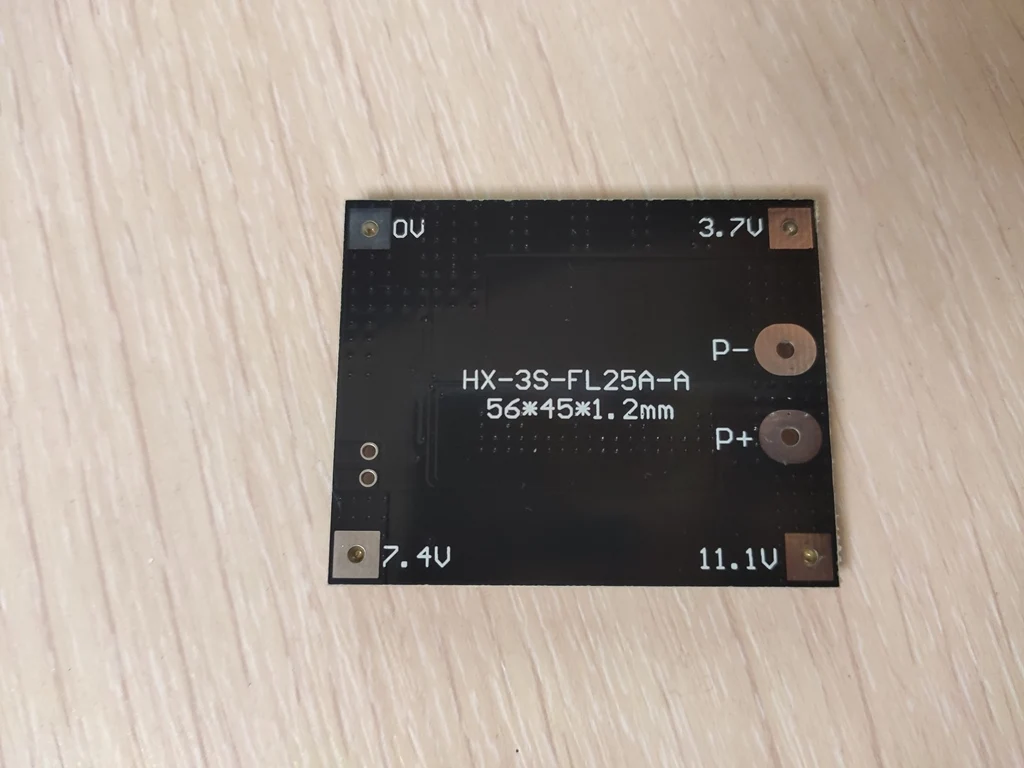

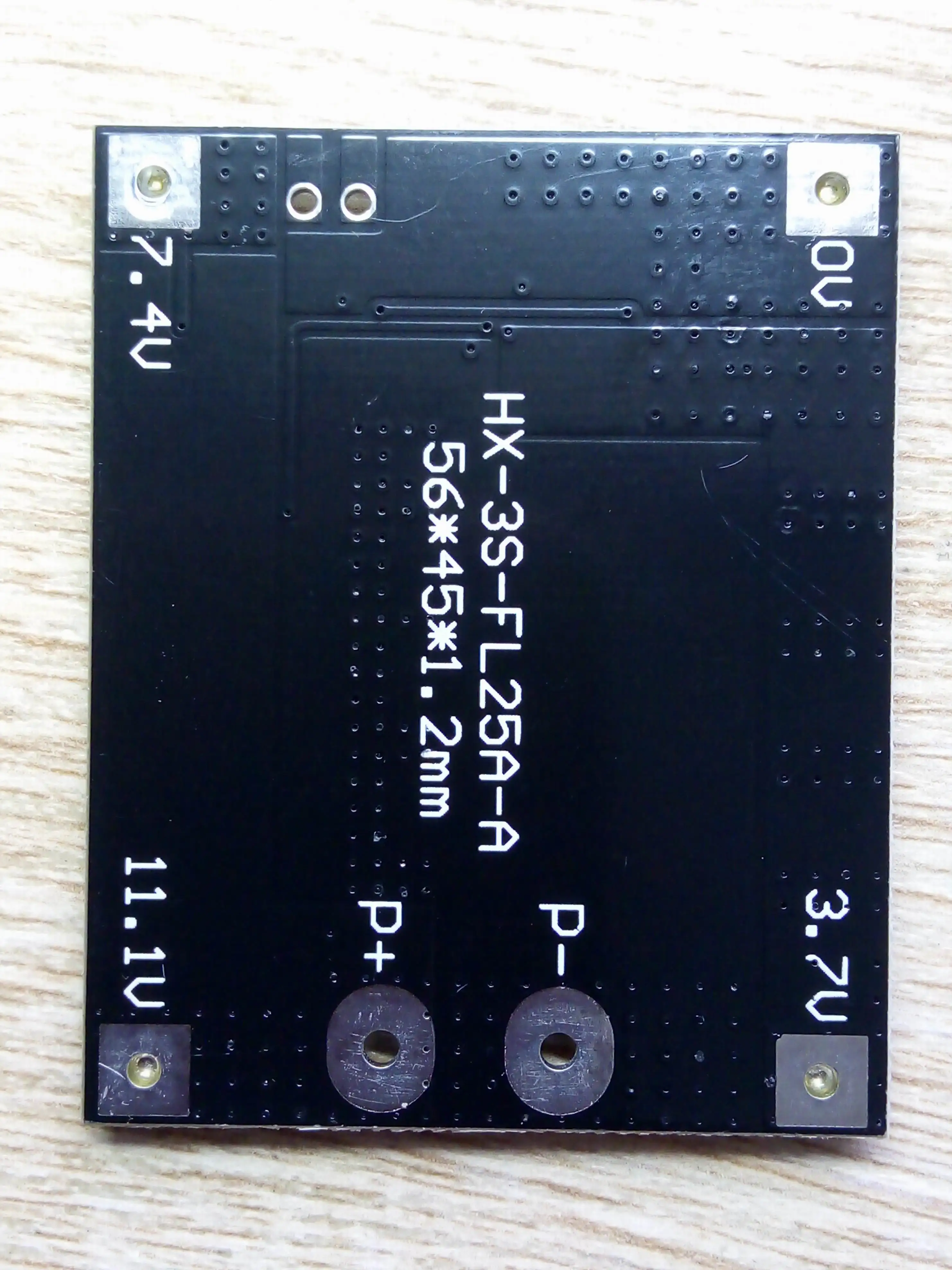

Размер: 56*45*4,0 мм

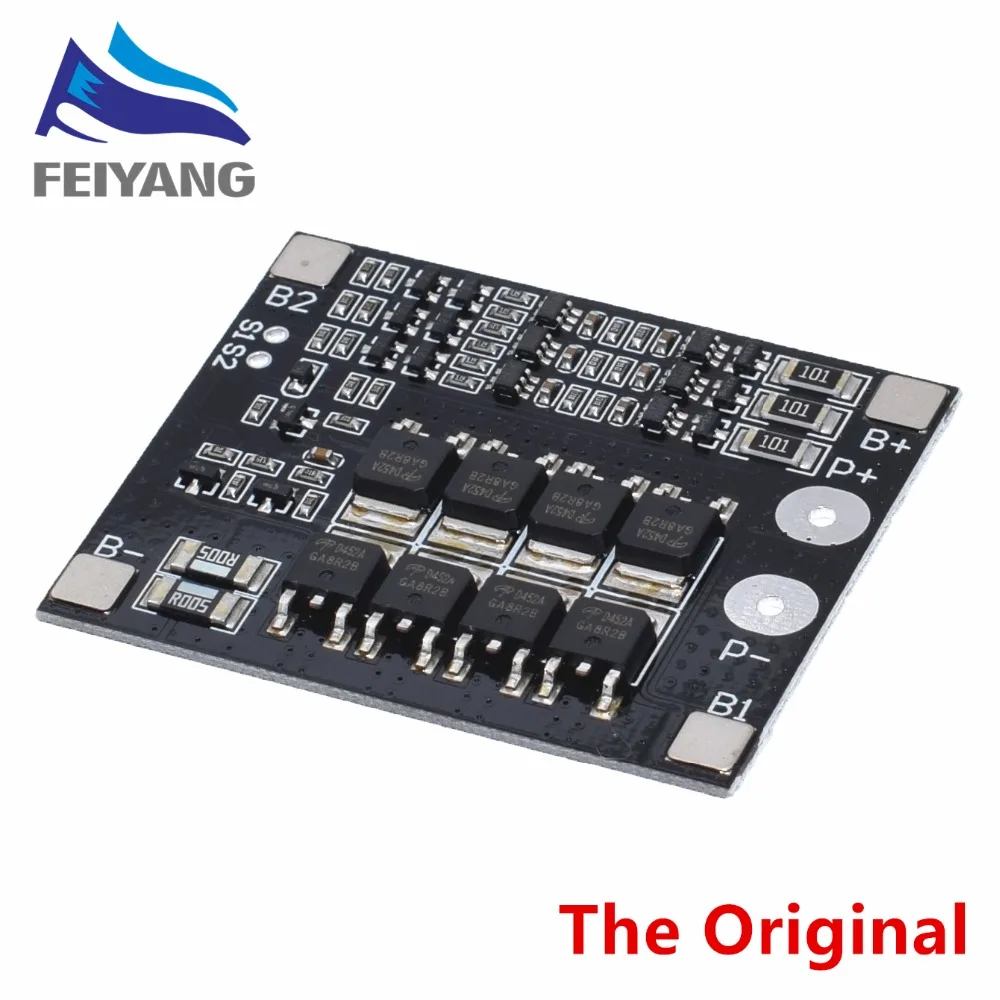

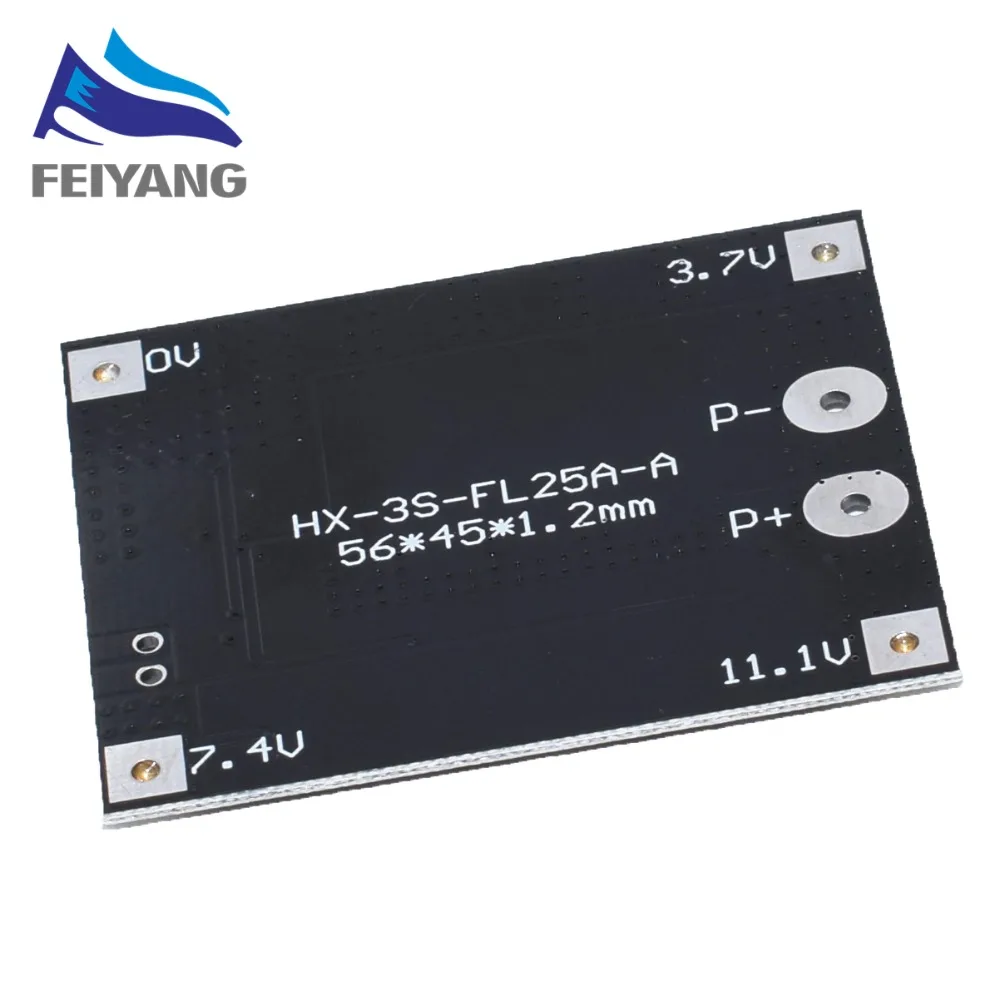

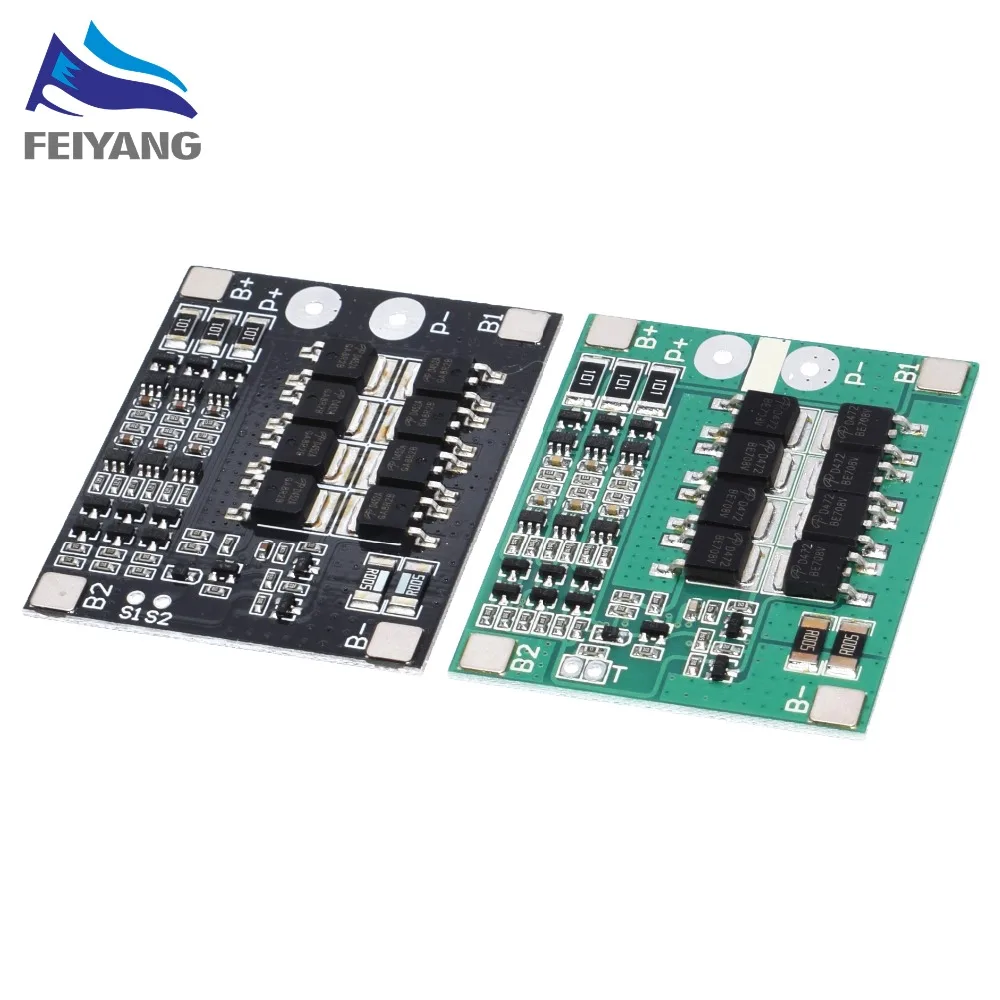

3S 25A (2) 3S 25A 3S 25A 3S 25A

Тоже самое , но Шурик крутит нормально )

2А будет оптимально, но нужно смотреть по параметрам рекомендуемым для заряда одного аккумулятора и удваивать

В инете есть ответ

Нет не подойдёт, методика заряда никель-кадмиевых и литиевых разная . Если не хотите, чтобы аккумуляторы взорвались, сделайте зарядное устройство . На Али есть платы

Нет. Брал original black, при тесте на КЗ сгорела к х*уям.

Вроде да

12.6 в полный заряд .

Эта плата рассчитана на 4 аккумулятора

Балансировка работает на ура, при условии что все три банки одинаковой емкости.

Млять, отвечал на вопрос к плате, а думал к аккумам. но один хрен ищи спец зарядник на 12.6, стоит в районе рубля (а как ты хотел???)

6 батарей для этой платы можно только использовать как три пары последовательно, напряжение питания платы для зарядки должно быть 12,6-13в, а ток в два раза больше чем по даташиту на один аккумулятор

Моя плата на шурике работает нормально.

Открыть спор, предъявить доказательства ( видео )!

Можно, плата не допустит перезарядки.

Я не могу отправлять ссылки тут. ГУГЛ В ПОМОЩЬ..(Доработка бмс 3s 25a) и сразу первая статья

Нет только 3

Балансир есть, у меня были разряжены 1 пара до 2.45 и другие 2 до 2.7-2.6 поставил на заряжку и при 3.2 уже все ровные были

Надо 12.6-12.7 иначе не будет заряжать до конца

Тоже самое. Защиты нет.

25 А не пойдет на шуруповерт,бери 100 А или 40 А

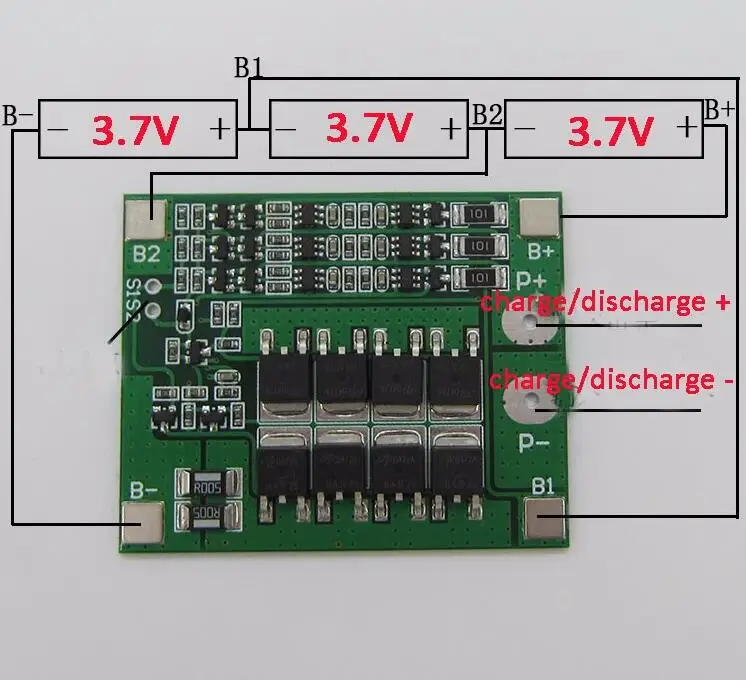

Разрядить до 3х вольт каждую банку,и соедините согласно схеме

Да 1ампер

Микросхема сгорела кинь перемычку в обхоб

Параллельно спаренные по 2 3 4 и более и потом эти пары спаять последовательно но будет дольше заряжаться намного

Чёрная а-ля оригинал, то же гавно зачем платить больше

Если не решишь, звони по Воцапу +79111207748, подскажу что куда паять!

Защита срабатывает при переразряде любого аккумулятора ниже 2,4В, и восстанавливает при напряжении свыше 3В (после снятия нагрузки или подключения к зарядному 12,6В)

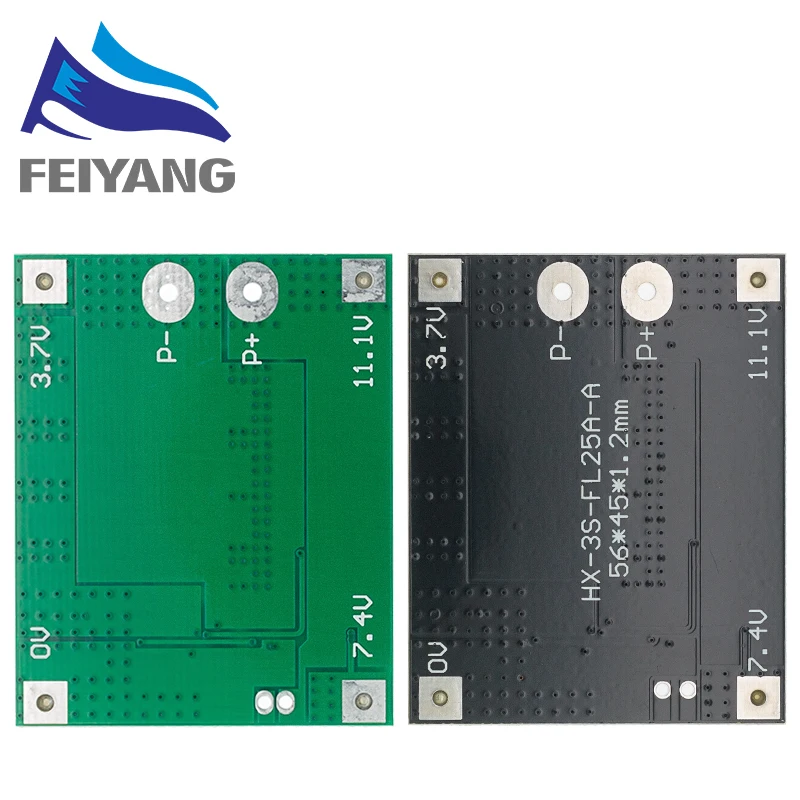

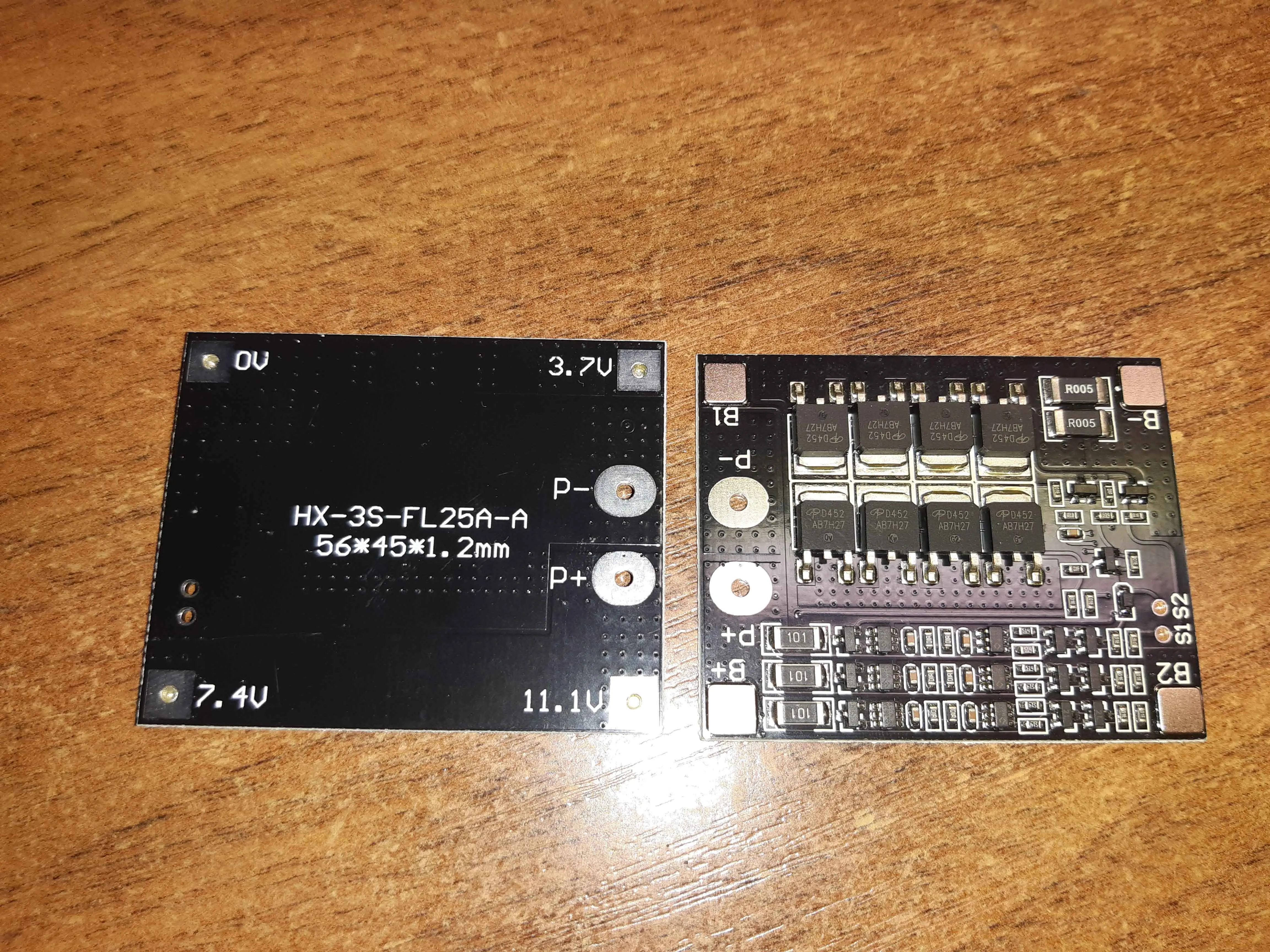

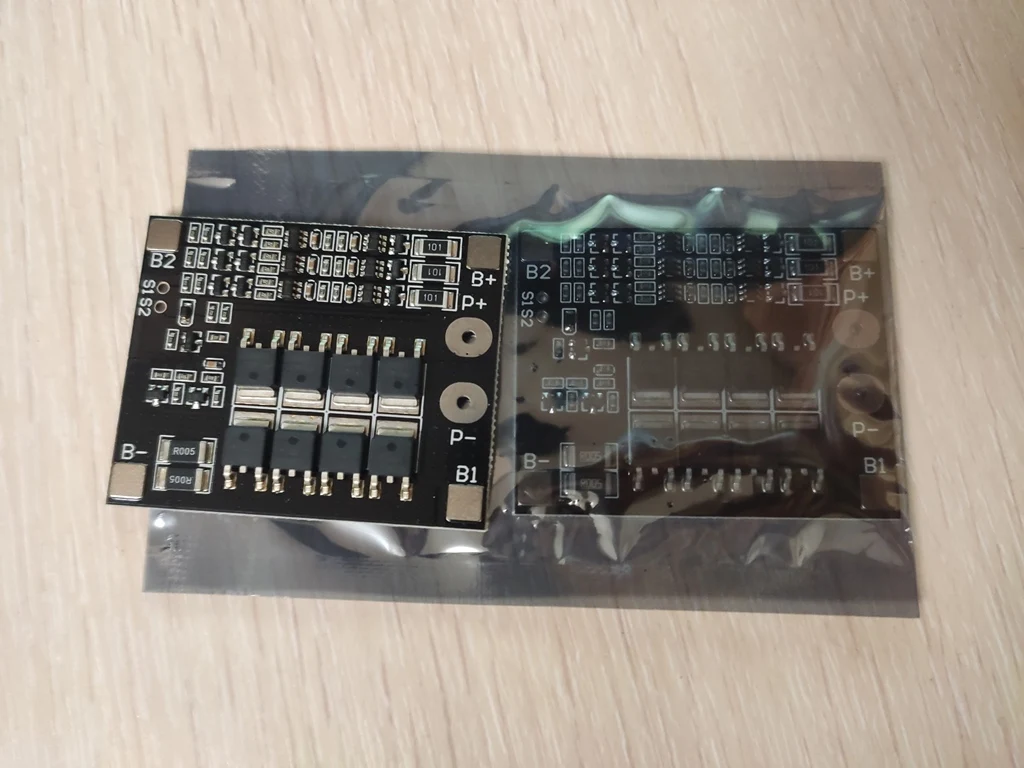

Чёрная оригинал, зелёная копия.

Сори перепутал с в1 и в2

Не знаю смотрите в интернете ну ютуб вам в помощь.

Датчик смотри к зарядки

Платы все брак

Покупаю постоянно и s3 и s4, (с балансировкой) всё супер. Может проблема с аккумуляторами у Вас. Эти платы любят мощные аккумы. При пайке нужно замерять вольт 3.7,"" 7.2 и т.д. Потом выход

Да

Купил 2 копии, для шуруповерта, обе работали, но недавно что-то с батареей стало, не принимает заряд. причина скорее всего в плате. но вторая работает на отлично.

ЕСЛИ BMS УХОДИТ В ЗАЩИТУ ПРИ РЕЗКОЙ НАГРУЗКЕ, ПАРАЛЛЕЛЬНО ВЫХОДУ С ПЛАТЫ ПРИПАЯЙТЕ КОНДЕНСАТОР НА 25V 1000-2200 МКФ, ЭТО РЕШИТ ПРОБЛЕМУ

Я не знаю если есть зачем ещё ставить и за балансировки

Потключал разные АКБ. У балансировки ток маленький. В итоге один АКБ заряжается до 4,28 и бмс отрубает заряд. В это время на остальных аккумуляторах 3,7-3,9 вольт. Балансировка шунтирует резистором АКБ при достижении напряжения в 4,2 вольт. Разрядный ток маленький, остальные АКБ не успевают зарядиться.

В интернете есть варианты с KSD9700 на 65C

Поставь на зарядку и будет тебе счастье (защита сработала от разряда)

В цене

Подойдёт для 12 вольтового. оригинал - маркетинг такой у китайцев

Так же как и три подключаешь. на Ютубе куча примеров подключения, ищи там

Работает около месяца - полет нормальный.

Т.е можно заряжать напряжением выше 12,6??

Да, выше вам отличную ссылку на Алекса дали, там все подробно

У меня хендай, дрянь шурик, но на день гипс крутить хватает

Нужно через XL4015

Тестер барахло

Не совсем так. Ток д.б. 1.5А, для всех аккумуляторов подойдет, зарядка прибл 4 часа. Стабилизатор тока нужен не простой, а с режимом “CC-CV”!

Отлично сделана, отлично работает

1.Возможно заниженное предельное напряжение на выходе модуля зарядки. - нужно немного увеличить. 2. Возможно вольтметр врет и там фактически не 4.19 а например 4.25. - ЖДАТЬ пока балансир не разрядит его до 4.19 и зарядка возобновится. В этом случае один из резисторов 101 будет слегка теплее.

Можно.. При нагрузке в 25А плата будет отсекать нагрузку.. Аккум ???? при этом не будет работать на предельных режимах своей мощности.. Это продлит и без того не лёгкую его жизнь.. ))

Чет ты намудрил...

Попробуй чуть разрядить напрямую- иногда помогает если за диапазон вышел.

Датчика в комплекте нет

Стандартное напряжение для этих аккумуляторов 4 и 2 а как собрали китайцы проверяй

Да

Не знаю.

Можно.акб любого формфактора li-ion 3шт последовательно

Да, у Алекс гайвер есть схемы. загугли.

В защиту уходит скорее всего

Сразу начинает их выравнивать

Скорее всего нет

Не пробовал. Но защита от КЗ есть точно.

3S- три аккумулятора последовательно. На зарядку можно параллелить ещё группами по три, но время зарядки увеличивается. 25А- максимальный ток при разряде.

Незнаю

Напряжение заряда может быть больше 12.6 , 13,1 подойдёт, просто плата зярядит батарею до напряжения 12,6 и отключит зарядку так как у литийионных аккумуляторов максимальное напряжение заряда 4.2 на банку

Нет они не выполняют свой функций ни одна плата не имеет балансировки как заявленной у продовца

Да

Здравствуйте, к сожалению не в курсе

Нет.

Есть такой человек на ютубе Алекс Гайвер найди его канал там всё подробно изложено и схема и какие проблеммы могут возникнуть и как их решить

Я их подогрел и отпоял.

12.6 вольт

Нет, всё хорошо.

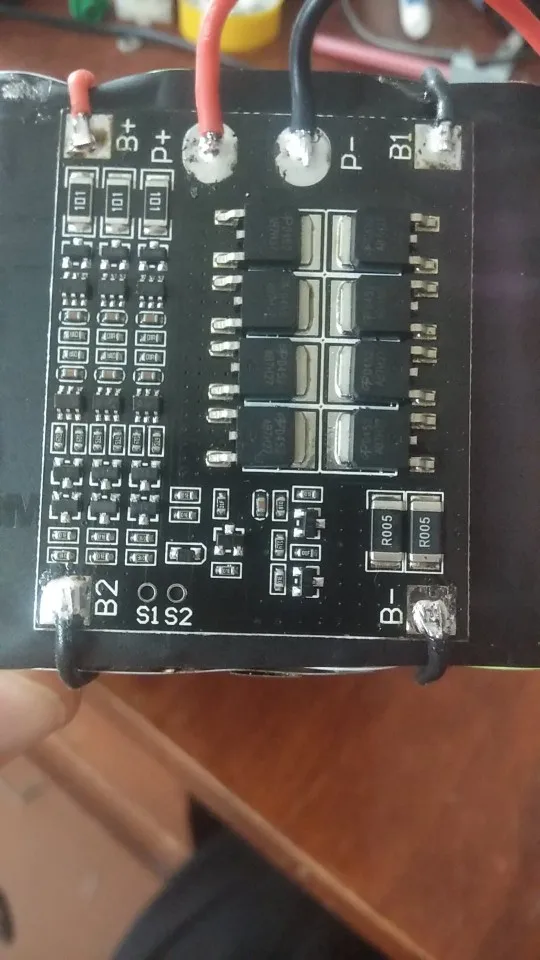

P+ и P- Power+ Power- соответственно. Сюда и подключается нагрузка.

Вопрос к продавцу. Надо смотреть параметры мосфетов.

Читайте ванимательно описание эта плата не выполняет функции заряда только баланс используйте источни cccv

Зарядное для лития конечно же, максимальное напряжение 12,9 вольта. Один мосфет выбило.

Я так понял к клемам s1-2подключается температурный датчик. но в комплекте его нет. у некоторых продавцов с ним

12.6В напруга. Ток (оптимальный) - половина от емкости: если акумы на 3400, то 1.7 ампера, если 3000 - 1.5А. Можно брать зарядку на 2А для 3400.

Вес логистики
0.012
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Мощность рассеивания
3S 25A Li-ion 18650 BMS
Название бренда
SAMIORE ROBOT
Напряжение электропитания
25A
Номер модели
3S 25A 18650
Применение
Компьютер

Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
-40+85
Размер логистики - высота (см)
8
Размер логистики - длина (см)
8
Размер логистики - ширина (см)
8
Состояние
Новый
Тип
Регулятор напряжения
Упаковка
SMD

Отзывы покупателей

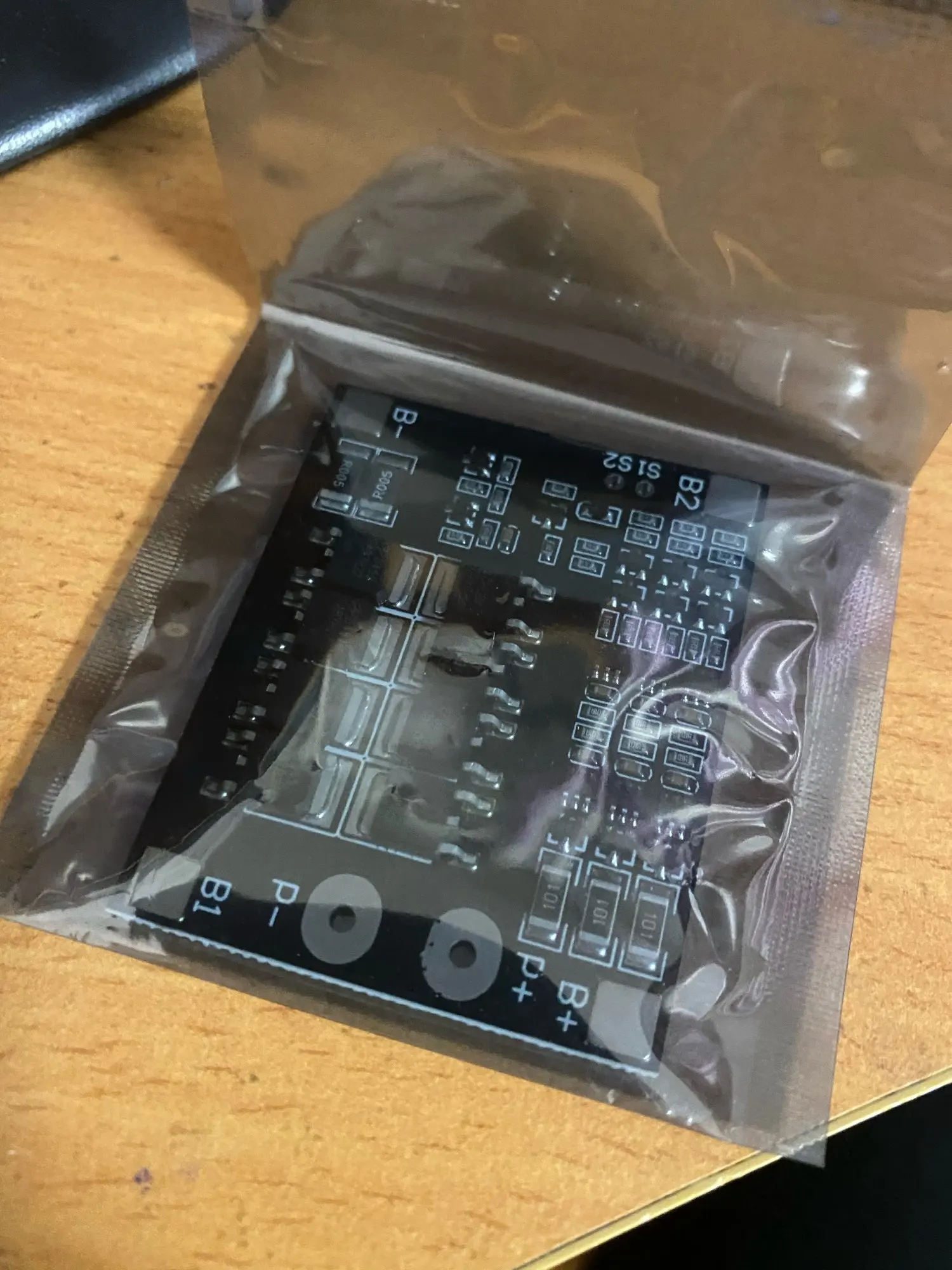

S***o

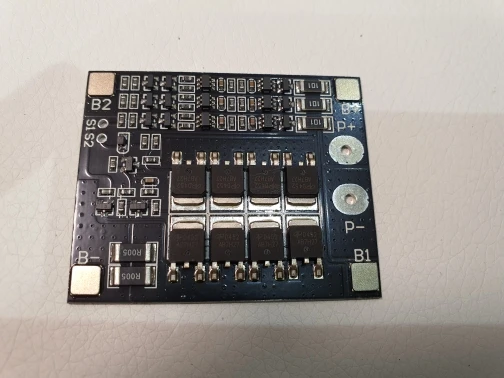

Страна: RU Color: Original-Black Доставка: Saver Shipping 16.03.2021

супер!!!

A***a

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 28.01.2021

Доставили товар в Воронежскую область за 15 дней, продавец объединил 5 посылок в один пакет, что облегчает доставку, мне это нравится!!! Плата в герметичном антистатическом пакете, как получу аккумуляторы, проверю в работе и дополню отзыв!!!

O***n

Страна: RU Color: Original-Black Доставка: Saver Shipping 22.01.2021

Доставили за 25 дней, упаковано норм, ничего не повредилось. Качество пайки норм, про работоспособность не могу ничего сказать, т.к. банки Li-Ion еще не пришли увы. Так что отзыв позже дополню после проверки. А так за такую сумму очень хорошая вещица, брал сразу 2 чтобы сделать два акб для шуруповерта.

M***w

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 22.12.2020

Товар соответствует описанию. Проверять буду позже. Думаю все отлично работает.

V***v

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 11.01.2021

Пришли быстро в объединенной посылке. Беру не первый раз.

I***v

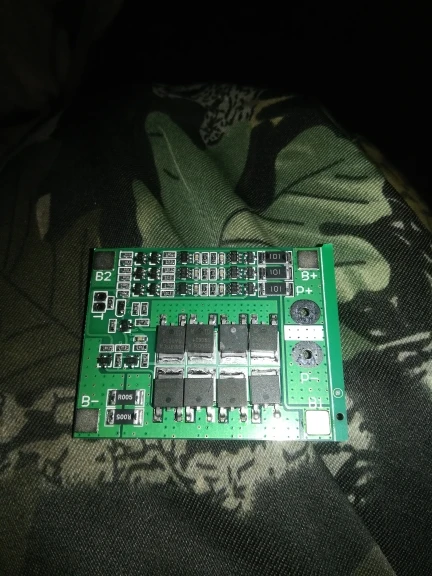

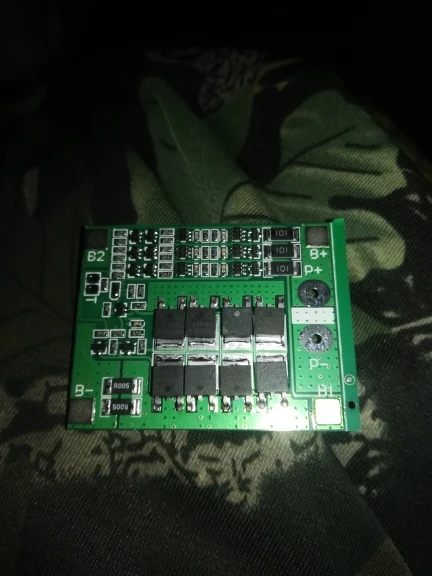

Страна: RU Color: Copy-Green Доставка: Cainiao Super Economy 13.12.2020

Товар доехал до Ивановской области за 1 месяц, упаковка хорошая.

A***v

Страна: RU Color: Original-Black Доставка: Saver Shipping 04.02.2021

Доставка до Саратова 13 дней. В полевых условиях не проверял - не пришли АКБ.

A***n

Страна: RU Color: Original-Black Доставка: Saver Shipping 04.11.2020

БМС-ки проверенные, беру у этого продавца уже не в первый раз. Брака не попадалось. У наших барыг такие платы стоят в пять раз дороже. Лучше здесь заказывать и потерпеть три недельки. Товар и продавца рекомендую.

S***n

Страна: RU Color: Original-Black Доставка: Saver Shipping 24.02.2021

хорошая плата , покупаю не а первый раз !

F***n

Страна: RU Color: Original-Black Доставка: Saver Shipping 11.10.2020

Пришли быстро, брал для переборки шурика 9.6 в. Всё работает отлично.

Покупатель

Страна: RU Color: Original-Black Доставка: Saver Shipping 21.02.2021

До Красноярска за 22 дня (учитывайте что заказ попал в период празднования Нового года в Китае). Приобретал для переделки АБ от шуруповерта на литий. Еще не использовал (18650 еще в пути). Как соберу - дополню отзыв.

E***t

Страна: RU Color: Copy-Green Доставка: Cainiao Super Economy 29.09.2020

High-quality goods, fast delivery, respect for the customer! I recommend buying from this seller Качественный товар, быстрая доставка, уважительное отношение к покупателю! Всем рекомендую покупать товары у этого продавца

A***n

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 28.12.2020

Хороший товар, заказываю не первый раз.

I***v

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 06.01.2021

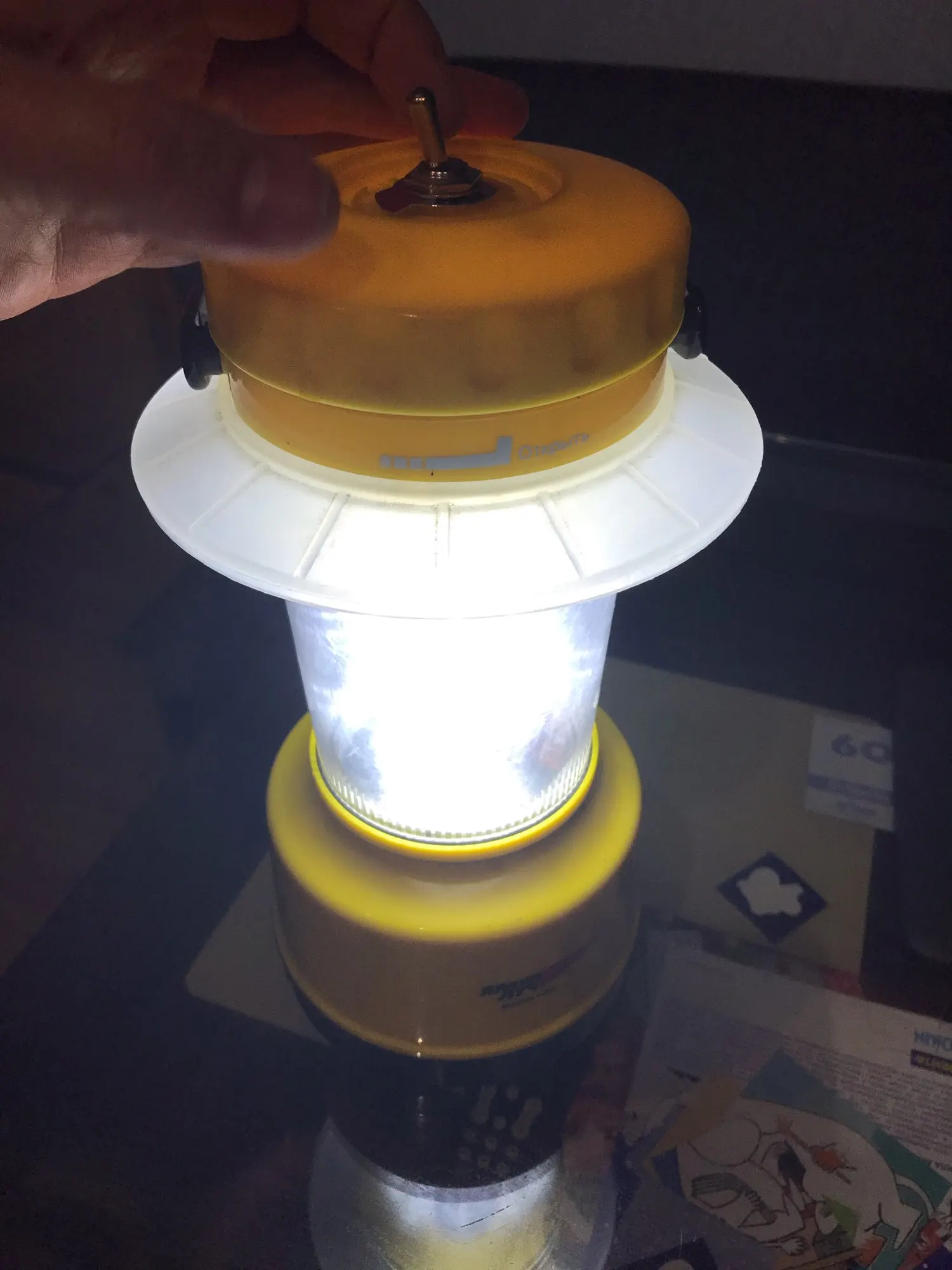

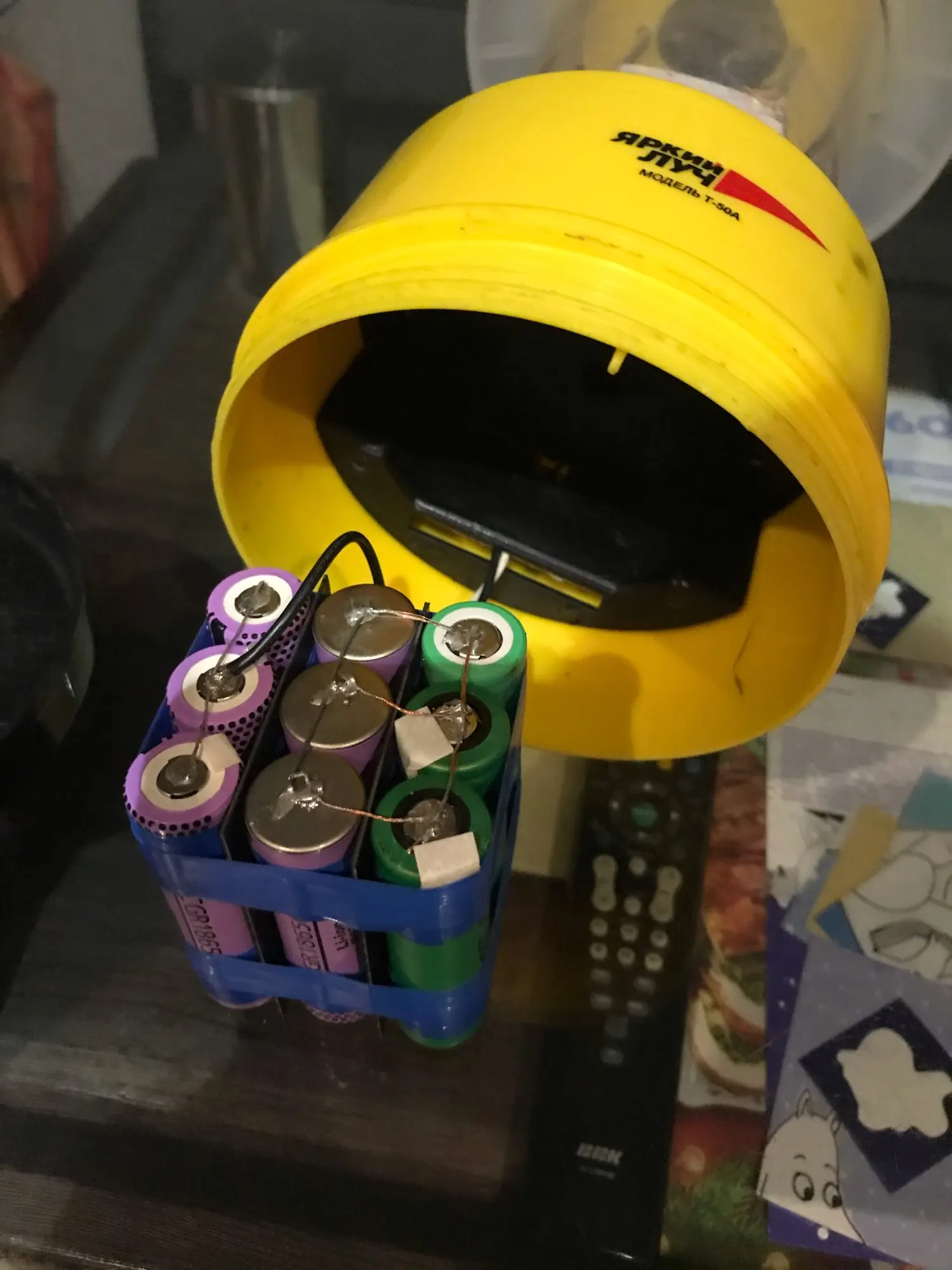

Работает на ура, сделал сборку в фонарь

I***o

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 08.03.2021

все пришло одной посылкой

T***t

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 20.10.2020

Всё отлично.

Y***k

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 16.11.2020

Позже установлю проверю

A***M

Страна: RU Color: Copy-Green Доставка: Saver Shipping 14.01.2021

5 +

M***v

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 06.01.2021

Всё ок

K***V

Страна: RU Color: Copy-Green Доставка: Cainiao Super Economy 07.11.2020

заряжает хорошо, ровно. использую на шурике 12в, пока не пробывал. если не потянет, то отпишусь.

D***s

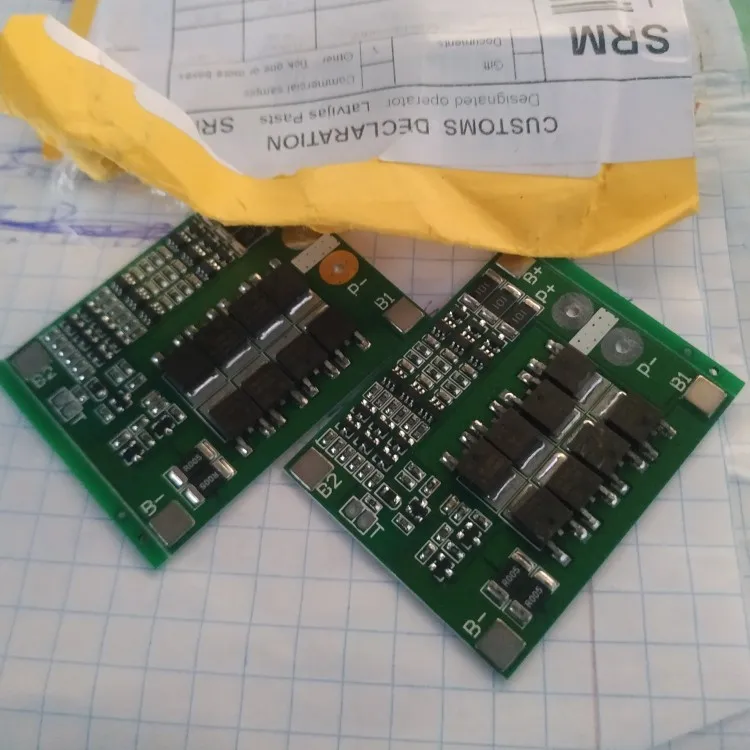

Страна: LT Color: Original-Black Доставка: Yanwen Economic Air Mail 08.03.2021

Прошло много времени, прежде чем он прибыл, но все было в порядке

M***v

Страна: RU Color: Copy-Green Доставка: Saver Shipping 28.02.2021

доставка быстрая. проверить пока ещё не могу т.к. не приехали ещё аккумуляторы

R***b

Страна: RU Color: Original-Black Доставка: Saver Shipping 17.02.2021

Пришло в Татарстан за 17 дней. Количество и комплектация совпадает. На вид все целое. Как все испытаю, дней за 5 отпишусь.

V***n

Страна: RU Color: Original-Black Доставка: Standard Shipping 20.01.2021

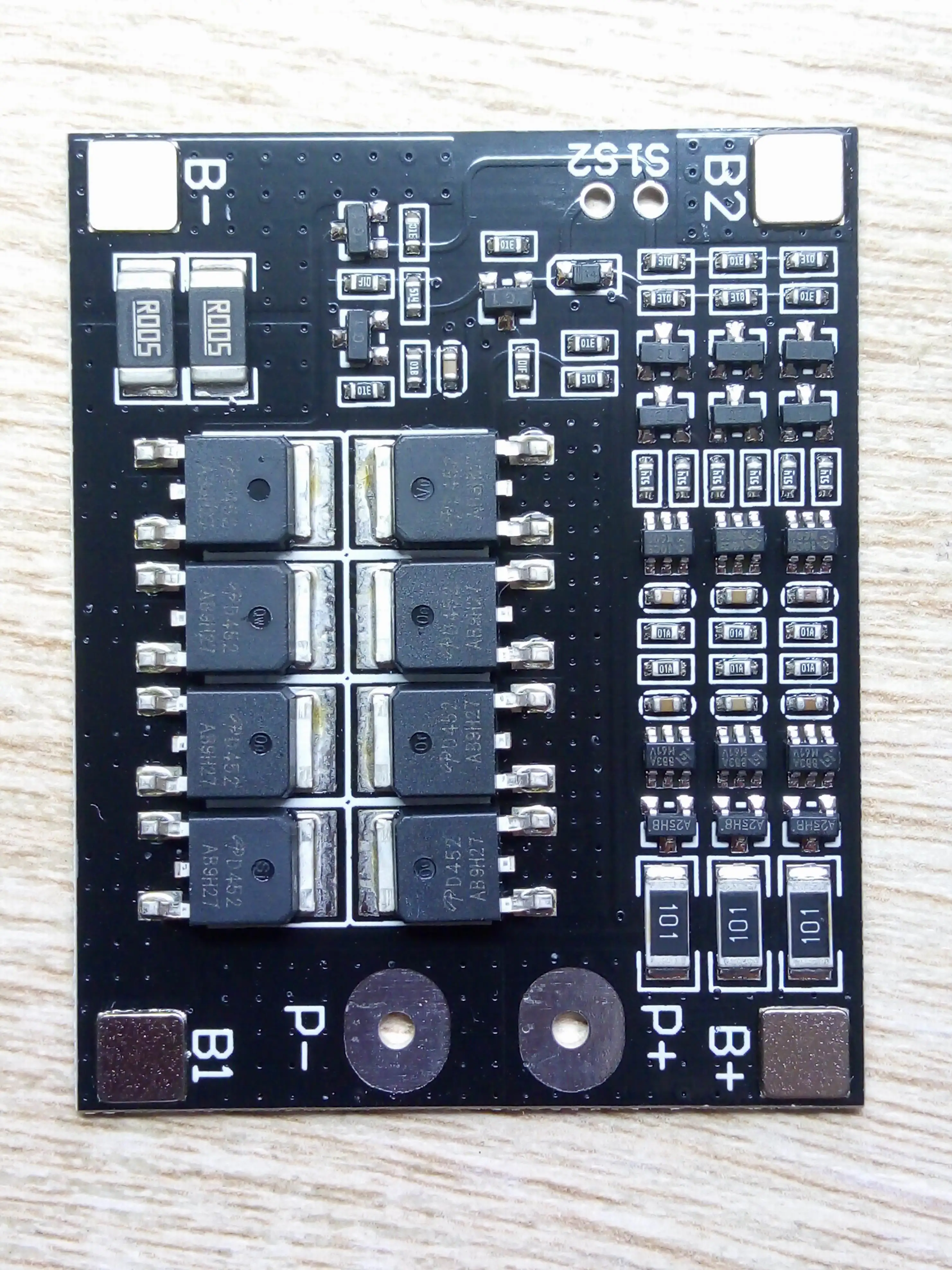

Соответствует описанию. Пайка элементов качественная. Плата хорошо помыта. Внешне все очень здорово. Теперь надо тестить, проверять работоспособность. Доехала быстро за 10 дней.

Y***n

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 10.10.2020

пришло быстро ещё не устонавливал на вид качественно!

S***v

Страна: RU Color: Original-Black Доставка: Saver Shipping 01.12.2020

Товар соответствует описанию. Доставка составила 23 дня. Качество хорошее. Спасибо продавцу.

A***v

Страна: RU Color: Original-Black Доставка: Saver Shipping 13.12.2020

Все хорошо, но!!!- балансировка не работает. Разбег аккумуляторов был порядка 0,3 вольта между двумя банками, падения на резисторах нет никакого ни при заряде ни при разряде. За сутки в состоянии покоя банки не выровнялись.

S***L

Страна: DZ Color: Original-Black Доставка: Standard Shipping 17.02.2021

Хорошее качество и быстрая доставка

D***n

Страна: RU Color: Original-Black Доставка: Cainiao Super Economy 07.02.2021

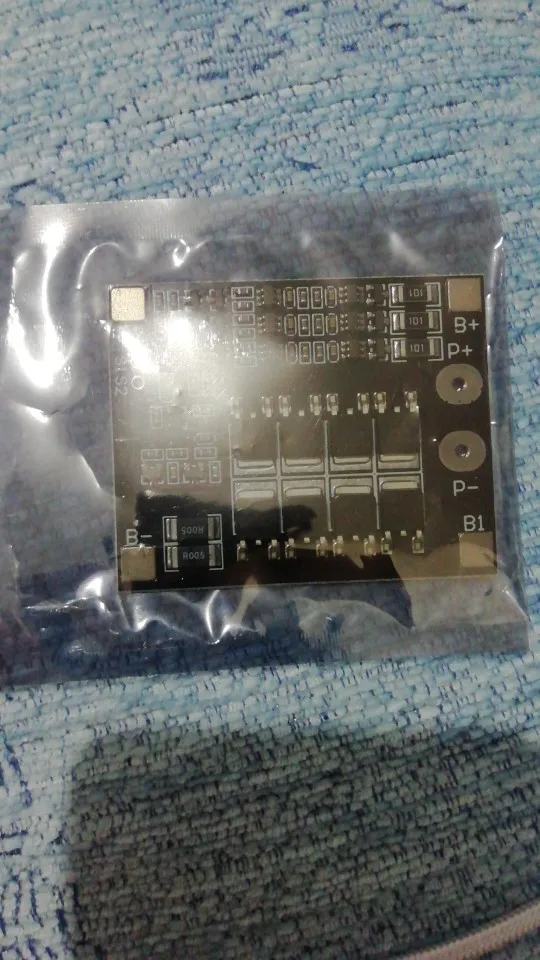

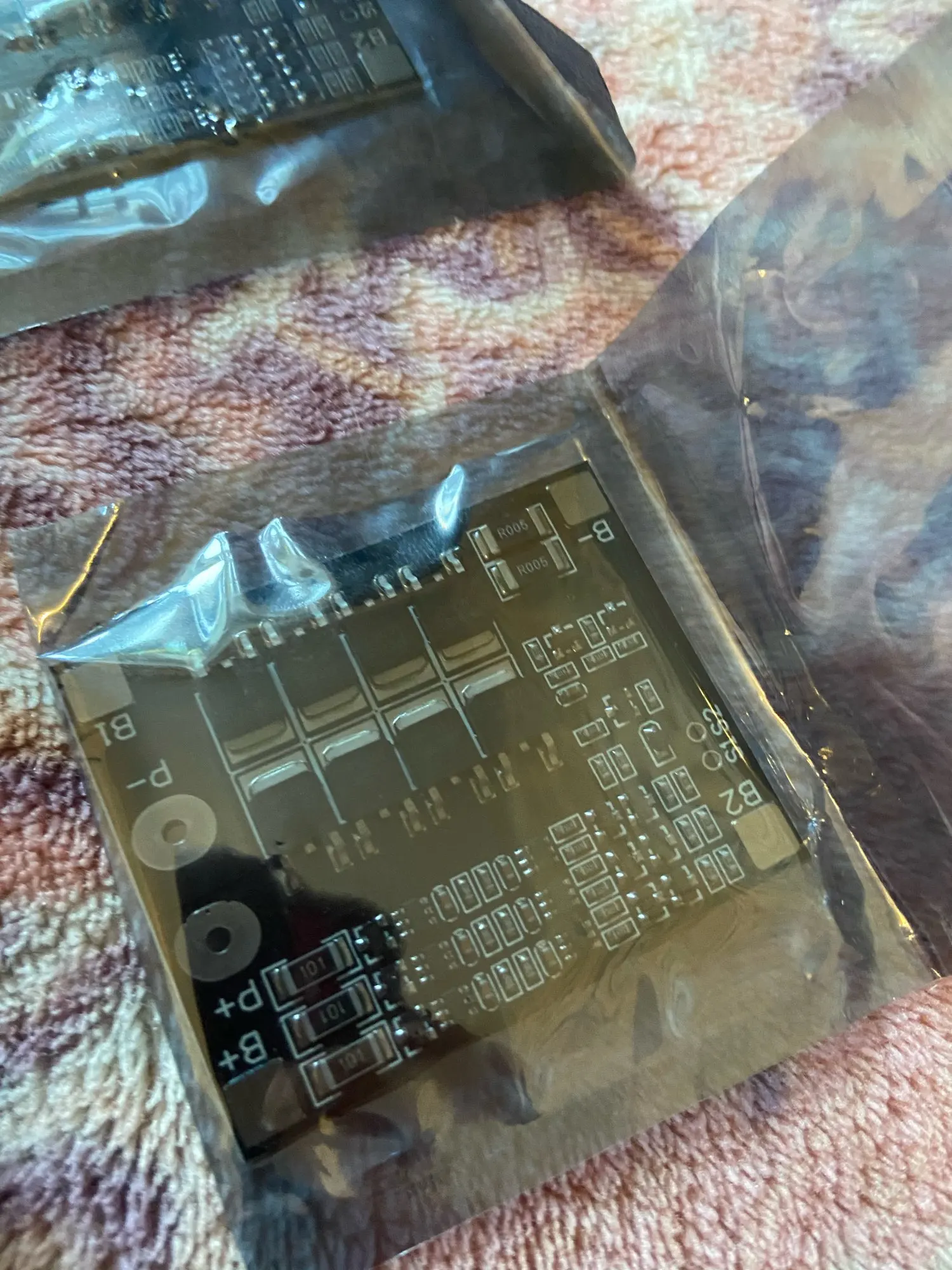

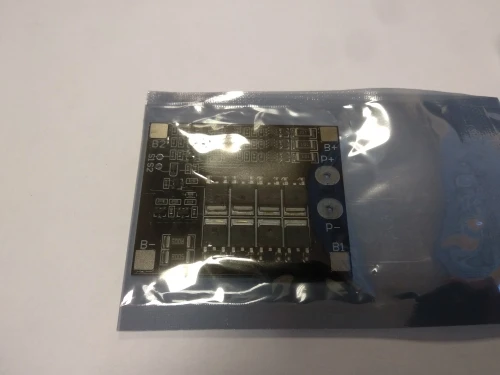

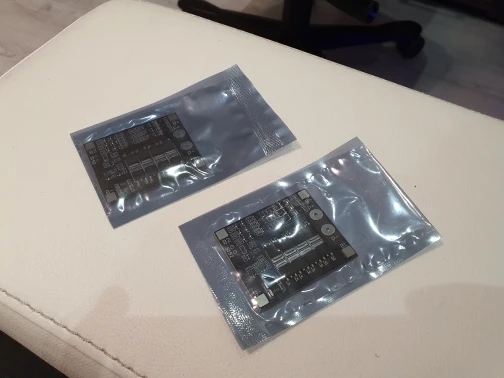

Всё супер, получил через неделю, упаковано в антистатический целофан

M***n

Страна: RU Color: Original-Black Доставка: Saver Shipping 12.01.2021

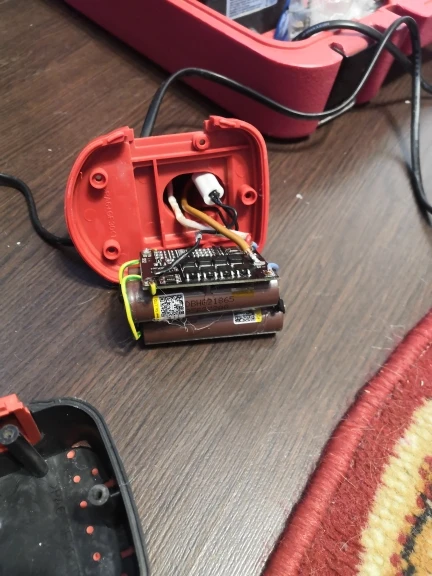

Привет всем! Красивая, чистая плата. Покупал для переделки своего шуруповерта на нормальные аккумы. Пока не тестил, в корпус старого аккума встаёт норм.

P***h

Страна: RU Color: Original-Black Доставка: Saver Shipping 15.10.2020

отслеживание только по РФ... Все цело... товар застрахован был на 1600р))
