250 Вт ER11 12000 об/мин бесщеточный двигатель шпинделя постоянного тока и драйвер MACH3 и кронштейн с ЧПУ комплекты
Применение:
Эти комплекты электродвигателей широко используются в гравировальных станках с ЧПУ DIY, сверлильных станках, шлифовальных станках; Обработки печатных плат, акриловой пены и т. Д.
Комплектация:
2015 г. 1 предмет250 Вт ER11 12000 об/мин бесщеточный двигатель шпинделя постоянного тока
1 шт. бесщеточный драйвер двигателя постоянного тока
1 шт. кронштейн
1 шт. Тахометр
Спецификация:
1. Мотор шпинделя:
Мотор шпинделя: Новый бесщеточный двигатель постоянного тока (оригинальный подшипник NSK)
Модель: LD42WS-250W
Рабочее напряжение: 24VDC должен быть в паре с бесщеточным драйвером, мотор может работать
Мощность: 250W
Скорость: 12000 об/мин
Крутящий момент: 0,5294 (Н. М)
Сопротивление изоляции: >2 МОм
Диэлектрическая прочность: 400 В

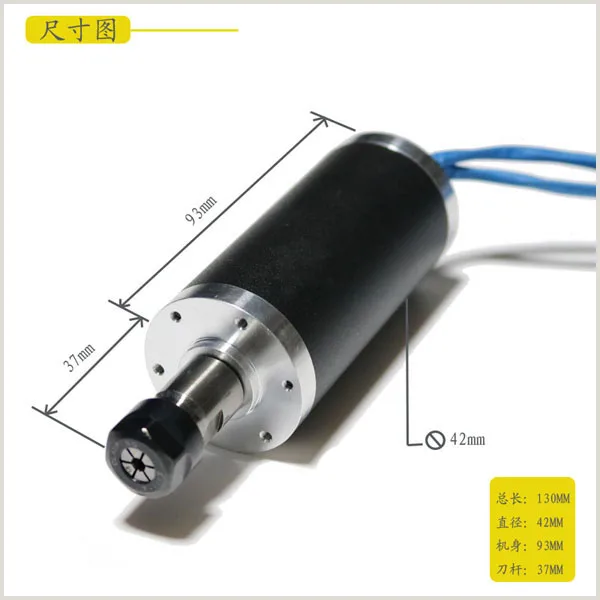

Диаметр: 42 мм
Длина двигателя: 130 мм (включая зажимную часть и двигатель)
Вес нетто шпинделя: 0,65 кг
Точность: 0,01-0,03
Может использоваться для гравировки металлических или неметаллических материалов.
Шпиндель имеет высокую скорость, низкий уровень шума, низкий нагрев, может работать долго.
ER11 патрон может быть заменен только в соответствии с требованиями к обработке, поддержка 1-7 мм ER11 патрон

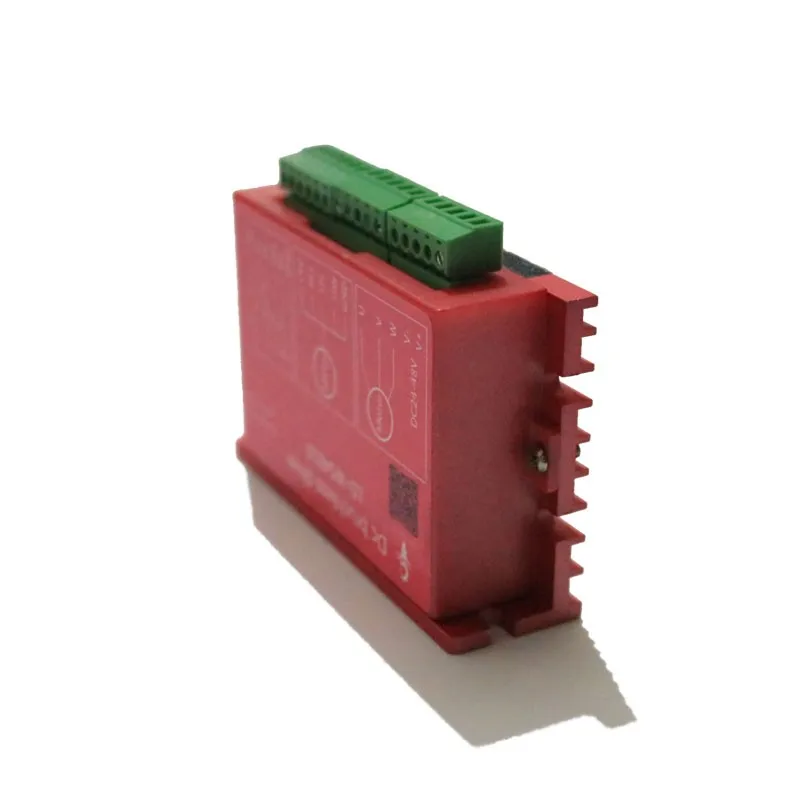

2, бесщеточный двигатель постоянного тока
Параметры производительности бесщеточной дисковой пластины:
1. Рабочее напряжение: DC36V
2, рабочий ток: менее 15а
3. Мощность привода: менее 500 Вт
4. Напряжение управления скоростью: 0,1 в ---- 5 В
5, Рабочая температура: -40 --- 85
6. Рабочая температура: менее 90% относительной влажности
7. Защита от перегрузки по току:
8. Защита от блокировки:
9. Управление направления:
10, включить управление:
11, сигнал скорости:
Свинец и инструкции по применению
1, левая проводка: выход
VCC (блок питания +)
GND (источник питания-)
MC (мотор коричневая линия W)
МБ (моторная серая линия V)
MA (двигатель Orange line U)
2, на правой стороне проводка: Мотор холзер линии Холла
GND hall-черная линия
Hc зал зеленая линия
Hb зал с изображениями черно-белых линий
Ha зал желтая линия
5 в зал + красная линия
3. Боковая панель управления
GND Земля
Регулятор скорости VR 0-5 в (соответствующая скорость двигателя 10%-100%)
ZF положительный контроль инверсии (5 В или земля может изменить направление вращения двигателя)
М скорость вращения импульса на выходе (в зависимости от количества полюсов двигателя в неделю, количество выхода, соответствующего количеству импульсов)
EL включить контрольную сторону (подключен к 5 В или заземление, нормальная работа, затем 5 В, Заземление двигателя Стоп)
5V терминал контроля 5V



Бесщеточный вождения панелиПроизводительность высокой интенсивности параметры:
1 Рабочее напряжение: 12V-----36V
2, рабочий ток: менее 15а
3. Мощность привода: менее 500 Вт
4 Скорость напряжения: 0,1 в ---- 5 В
5 Рабочая температура: -40 --- 85 градусов по Цельсию
6. Рабочая температура: менее 90% относительной влажности
7 Защита от перегрузки по току: Да
8. Защита от блокировки: Да
9, управление направления: Да
10. Включить управление: Да
11, сигнал скорости: Да
Руководство и инструкции по применению (см. Схему выше)
1, метод левого подключения:
Мощность конец вне
VCC (положительный источник питания)
GND (отрицательный источник питания)
MC (фазовая линия двигателя W)
МБ (Фаза двигателя V)
МА (фазовая линия двигателя U)
2. Метод правой проводки:
Двигатель Holzer line зал
GND Holzer line отрицательный
HC Holzer line
Hb Holzer line
Ha Holzer line
5V Holzer line катод
Терминал контроля комплект
GND терминал контроля
VR скорость регулирования конца 0-5 в (соответствующая скорость двигателя 10% -- 100%)
ZF положительный контроль инверсии (5 В или заземление может изменить направление вращения двигателя)
М скорость импульса на выходе (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на один оборот)
EL позволяют контролировать терминал (5V или GND, при бережном обращении 5V, дорожный остановки двигателя)
5V терминал контроля 5V

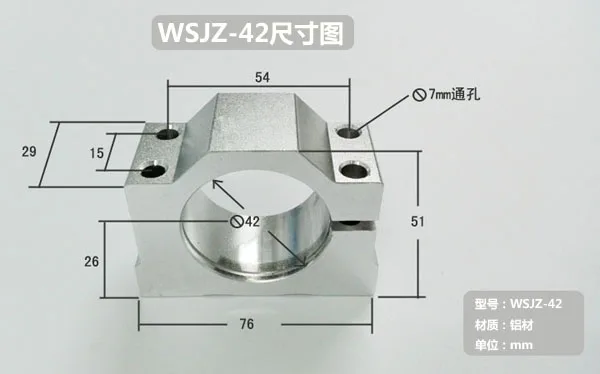

Держатель Зажима электрического шпинделя:

Основные функции
♦ Конструкция петли тока, высокий крутящий момент на низкой скорости, стабильная работа;
♦ Высокий крутящий момент, высокая скорость выхода, максимальная скорость до 20000 об./мин. (в зависимости от скорости двигателя);
♦ С выходной скоростью импульса скорость двигателя может наблюдаться в любое время;
♦ Контроль скорости: 0-5 в аналоговый и 10 Гц-300 Гц ШИМ контроль скорости, удобный для пользователя;
♦ Запуск и остановка включения контрольного сигнала, входного сигнала направления;
♦ Защита от перегрузки по току, перенапряжения, блокировки ротора и фазовых потерь.
Описание продукта:
LD-WS4810 бесщеточный двигатель постоянного тока является нашим новейшим продуктом. Этот продукт использует масштабную интегральную схему для замены оригинальной аппаратной конструкции, с более высокой защитой от помех и высокой производительностью отклика. Этот продукт подходит для вождения пикового тока ниже 5А, напряжение питания в пределах DC18V ~ 50V (номинальная панель DC24V ~ 48V) любого низкого напряжения Холла или датчика Холла-свободный трехфазный бесщеточный двигатель постоянного тока. Продукты, используемые в серии электротехнических полей управления, таких как вязальное оборудование, медицинское оборудование, оборудование для упаковки пищевых продуктов, электрические инструменты и т. Д.
