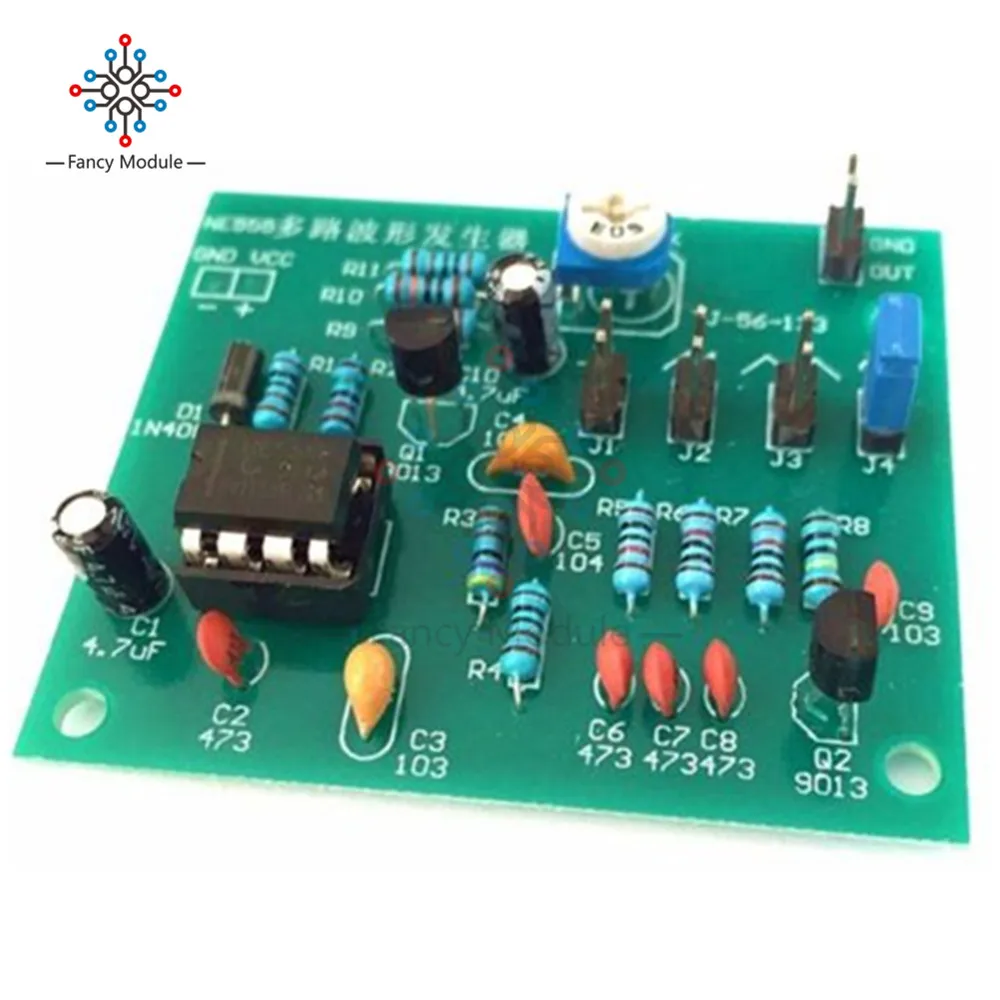

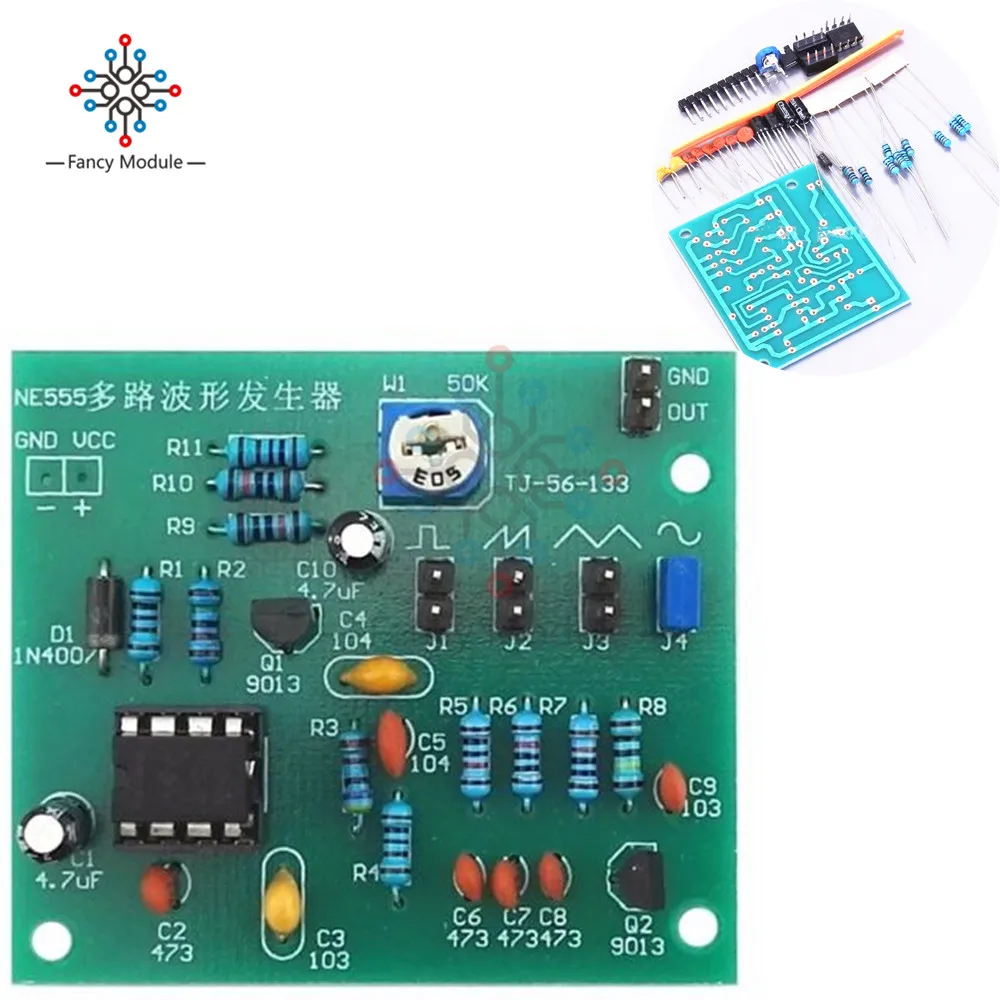

Многоканальный генератор сигналов NE555, синусоидальный треугольник, квадратные волны, наборы сделай сам

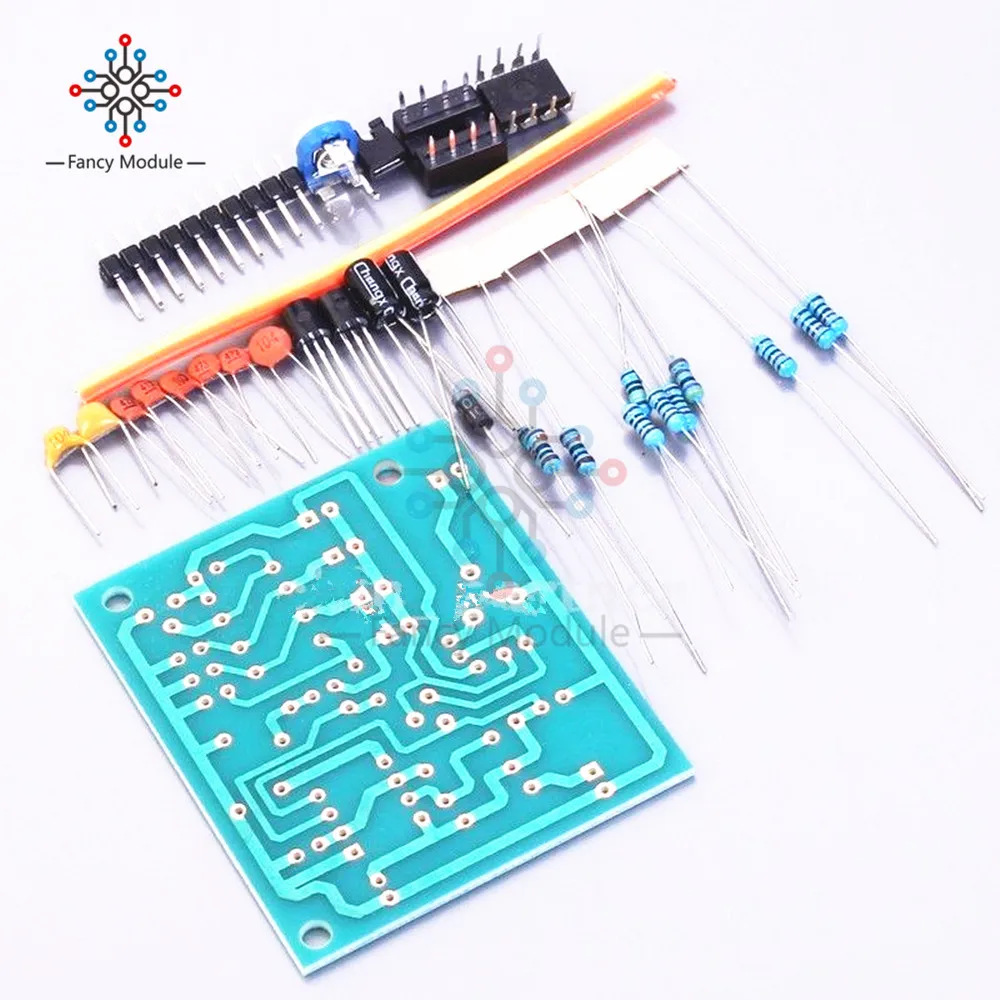

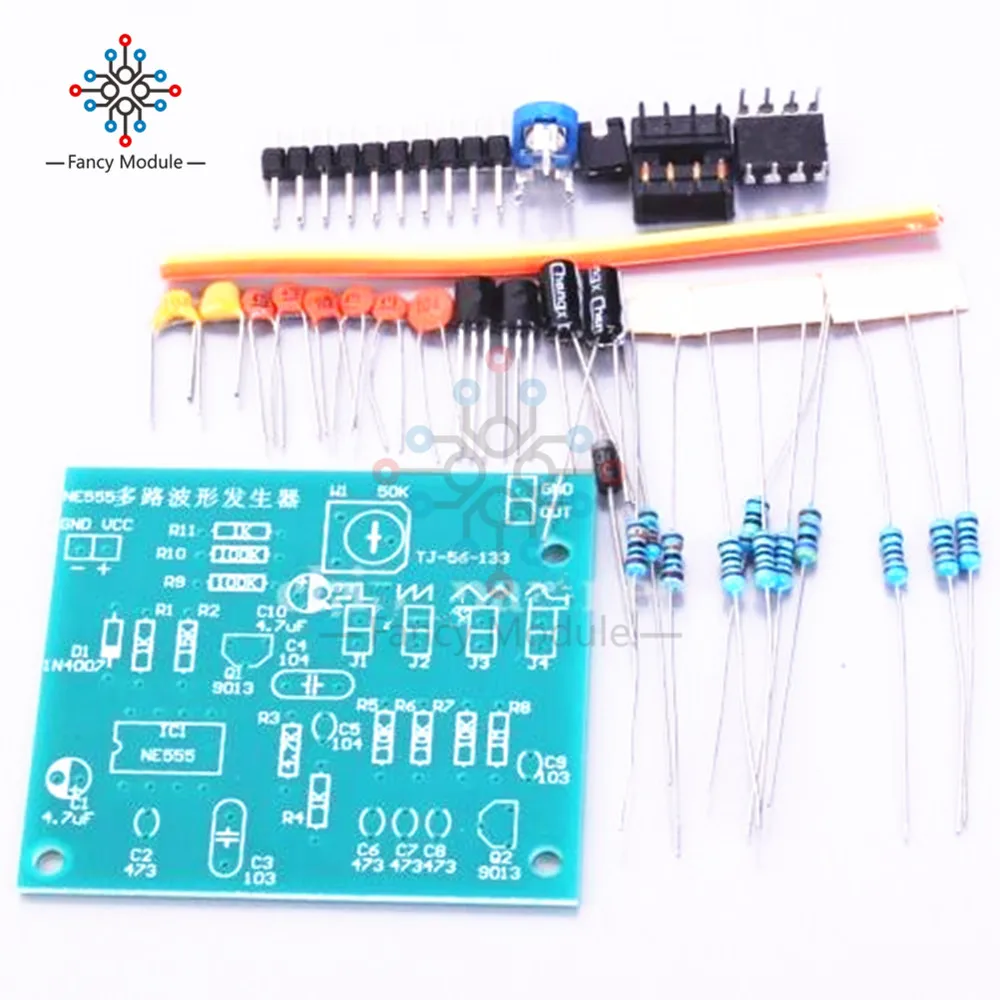

NE555 многоканальный генератор сигналов электронный производственный комплект тренировочных частей.

Напряжение источника питания: 6-12 В постоянного тока, рекомендуется 9 в

Описание товара:

NE555 многоканальный генератор сигналов может генерировать квадратную волну, волну sawtooth, треугольную волну и синусоидальную волну.

Выберите Вид выходного сигнала перемычкой, схема проста и удобна в эксплуатации.

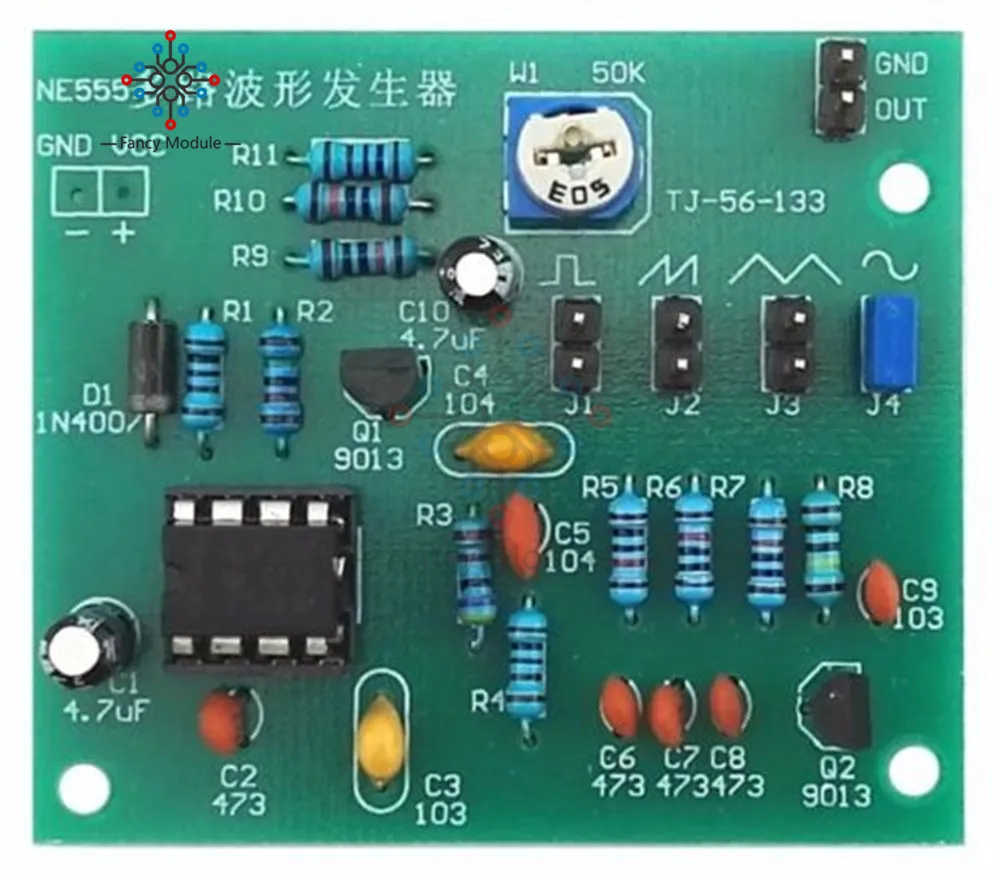

В цепи D1-это обратный диод источника питания, а C1-конденсатор фильтра. IC1, R1, R2 и C2 образуют квадратный генератор волн, сигнал выводится из pin 3 IC1, и C3 является антипомехным конденсатором. Квадратный волновой выход от третьего штифта IC1 делится на R3, R4 и C5 соединен, И J1 Можно короткое замыкание с коротким блоком для вывода квадратной волны на выходе. Другой путь соединен с C3 через C4 и разделен на C3, и волновая форма sawtooth формируется путем интеграции цепи R5 и C7 и выхода J2, И затем к следующему этапу интеграции цепи R6 и C8, треугольная волна формируется и выводится из J3. После завершения прохождения через R7, после усиления с помощью схемы усилителя, состоящей из C9, R8, Q2 и R9, он становится синусоидальной волной в коллекторе Q2. R10, R11 и Q1 образуют схему усилителя эмиттера, и, наконец, сигнал соединен с W1 через C10, чтобы разделить напряжение и выход от выходного терминала.
