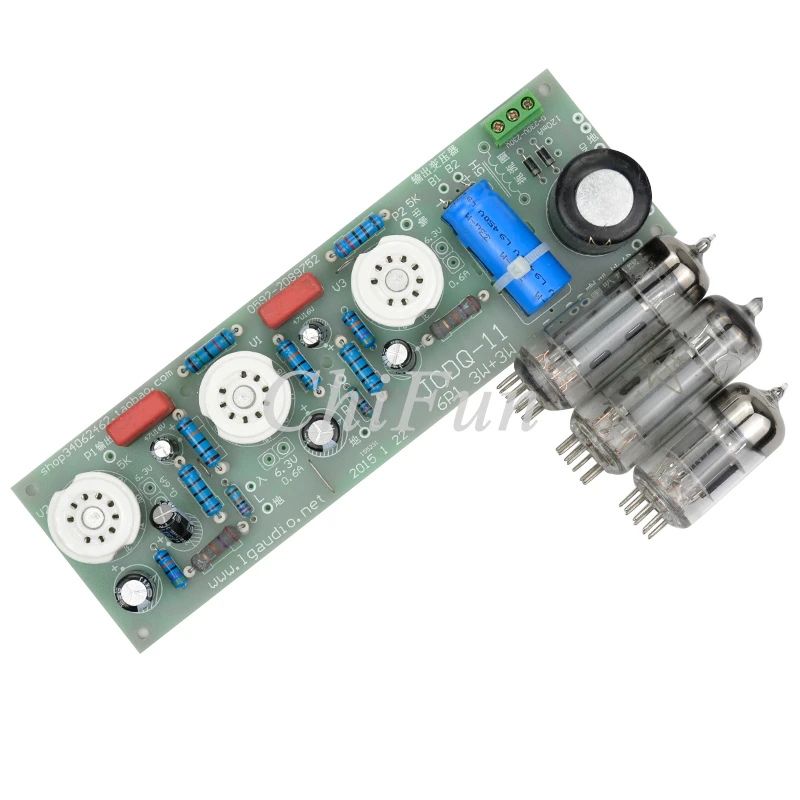

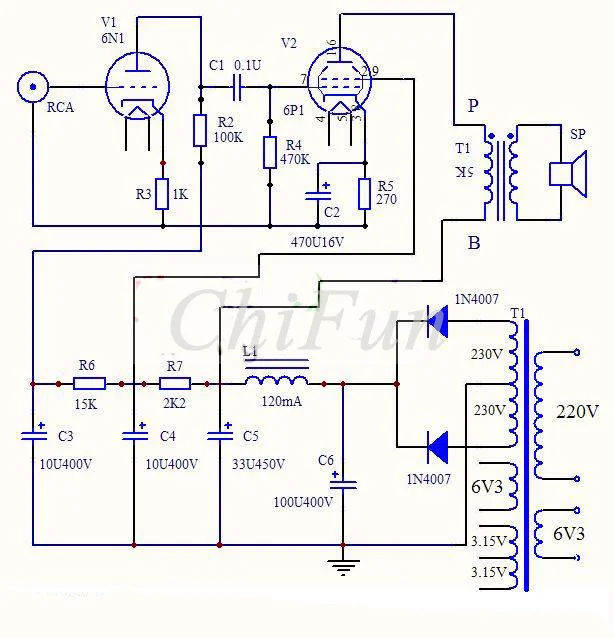

Плата усилителя мощности стерео JCDQ11 classic 6N1 + 6P1: плата из высококачественного эпоксидного стекловолокна, толщина платы 2 мм, Размер 185*57 мм. Классическая схема. Филаментный блок питания переменного тока, все заземляющие провода с одним заземлением, маленький переменный ток. Готовая плата соединяется с силовым трансформатором, выходным трансформатором и громкоговорителем для работы.
Входное напряжение переменного тока: 230 В ~ 0 ~ 230 В 100мА
Три группы входного напряжения нити: 6,3 V, 6N1, 0.6A, 6P1, 1A.
Заявка: потому что партия отличается, цвет платы отличается, не выбран. Параметры компонентов на плате не совпадают со схемой, и параметры элементов на плате имеют преимущественную силу!

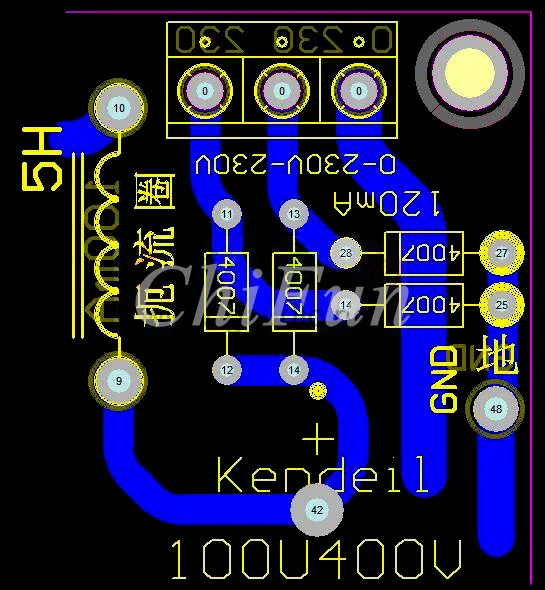

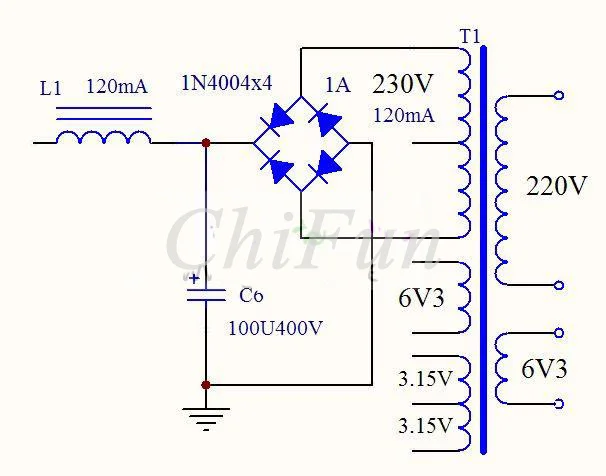

Если ваш силовой трансформатор имеет два провода высокого напряжения 230 В, мостовой выпрямитель (четыре диода), плата зарезервировала два дополнительных диода 1N4007, удобное и гибкое использование, как показано на следующем рисунке;
