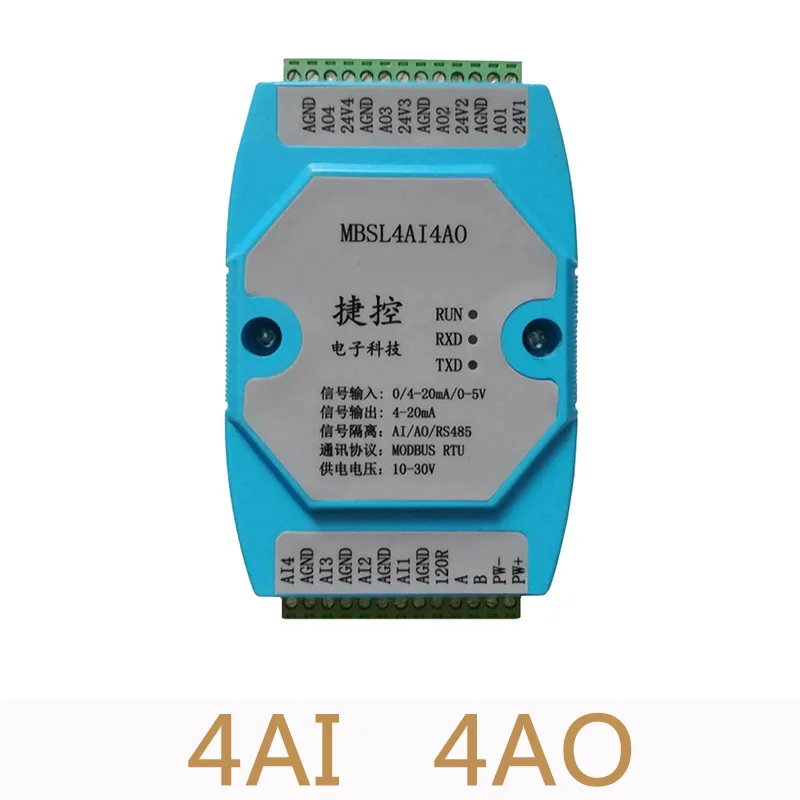

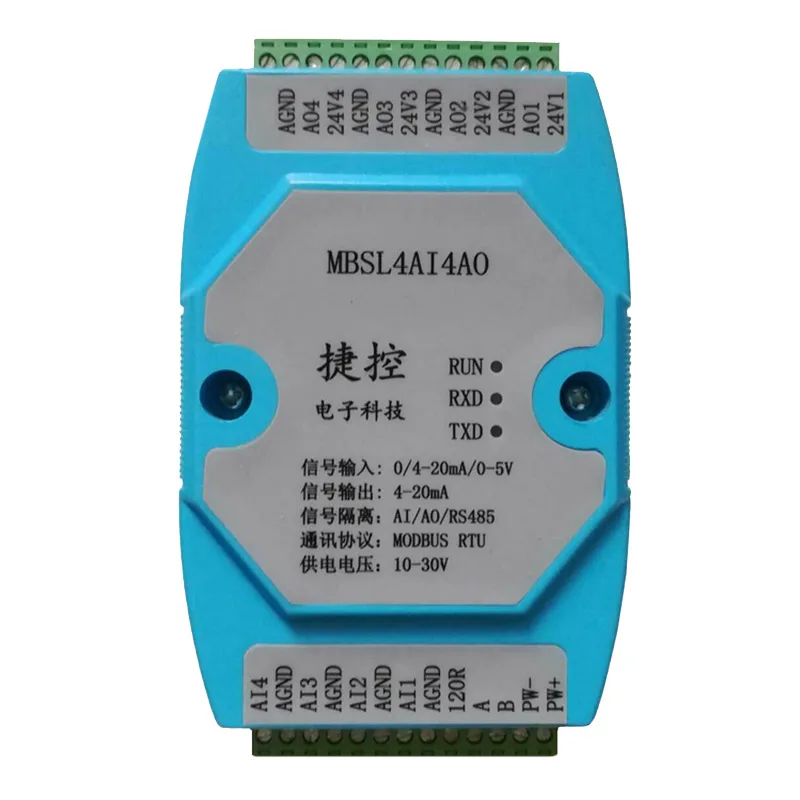

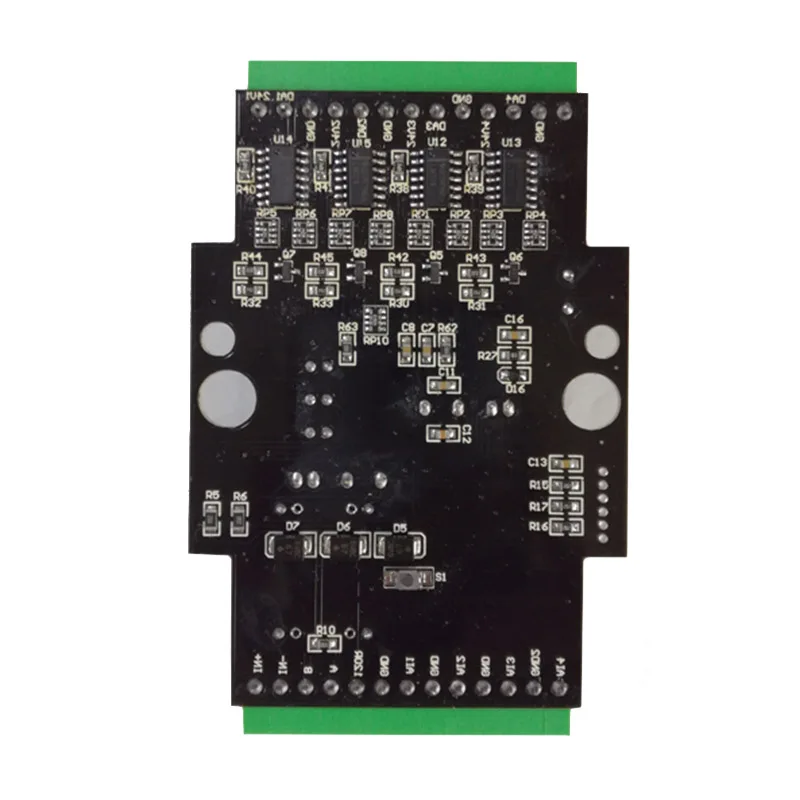

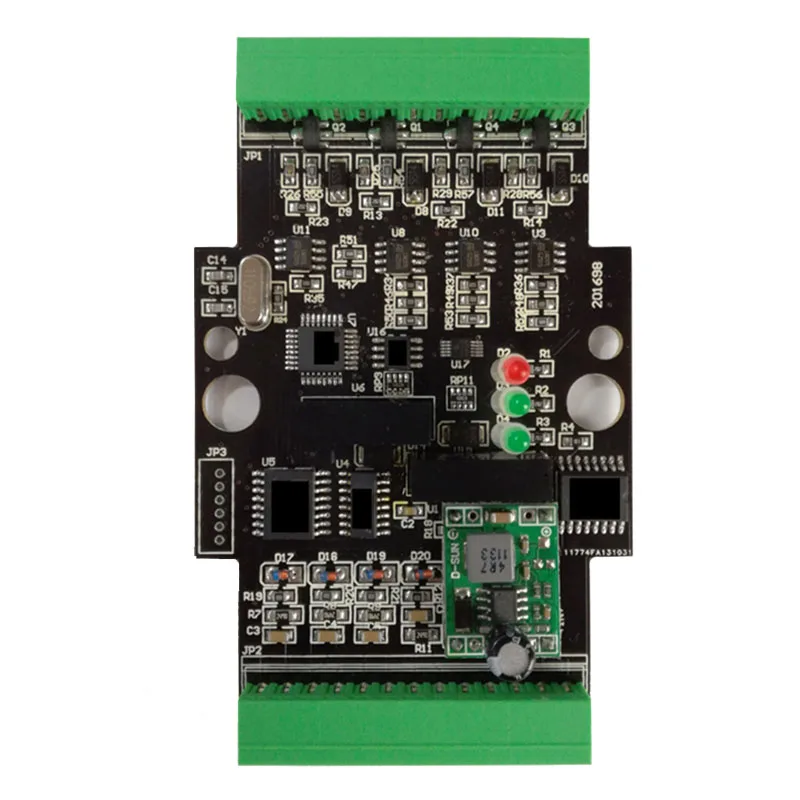

4AI/4AO 0-20MA/4-20MA/0-5V 4 Road аналоговый вход, выход Модуль сбора данных RS485 MODBUS 12-битный чип промышленного класса AD/DA для промышленности
Описание:
Модуль представляет собой 4 дорожных аналоговых входа и 4 дорожных аналоговых выходных модуля. Он может собирать аналоговые сигналы 4, 0, 20 мА, 4 ~ 20 мА и 0 ~ 5 В аналоговых сигналов, а также выводить 4 сигнала от 4 до 20 мА. Данные выводятся через изолированный интерфейс RS485. Модуль использует стандартную связь Modbus RTU, может быть непосредственно адаптирован ко всем видам программного обеспечения конфигурации хост-компьютера, PLC, DCS и так далее. Передача сигнала, источник питания, связь RS485 и другие электрические сигналы изолированы друг от друга, что эффективно подавляет все виды последовательных режимов и помех общего режима, обеспечивает точность данных, А также обеспечивает стабильную и надежную работу модуля.
4-х дорожный аналоговый вход/выход (тип постоянного тока 0-20 мА/4-20 мА), используется независимый 12-битный промышленный чип AD/DA для удовлетворения потребностей в промышленном измерении и контроле.
Использование RS485, MODBUS, стандартной связи RTU, с программным обеспечением конфигурации хоста, PLC, промышленным сенсорным экраном, сетью, с индикатором состояния связи
Передача сигнала, источник питания, связь RS485, электрические сигналы изолированы друг от друга.
Схема связи имеет защиту от молний и защиту от помех
Интерфейс выхода сигнала связи RS485 имеет двойную защиту от перенапряжения и перегрузки по току.
Его можно широко использовать для получения сигнала и управления в промышленном полевом оборудовании.
Формат связи можно установить с помощью программного обеспечения, через долгое нажатие модуля за кнопкой, через 3 секунды после того, как модуль может быть восстановлен до заводских настроек.
Защита полярности мощности.
Параметры:
Вход Сигнала
1. Канал аналогового входа: 4-канальное изоляционное приобретение
2. Тип аналогового входа: 0-20 мА/4-20 мА/0-5 в аналоговый сигнал
3. Точность аналогового входа: + 0,02 мА
4. Диапазон рабочих температур: -20 ~ 70 градусов по Цельсию
5. Разрешение: 12 бит
6. Внешний источник питания: от 9 В до 28 в/2 Вт постоянного тока
7. Схема приобретения AD и защита от изоляции ЦП от напряжения: 1500 В
Выход сигнала
1. Аналоговый выходной канал: 4-канальный изолированный выход
2. Тип аналогового выхода: аналоговый сигнал 4-20 мА
3. Точность аналогового выхода: + 0,02 мА
4. Диапазон рабочих температур: -20 ~ 70 градусов по Цельсию
5. Разрешение: 12 бит
6. Внешний источник питания: от 9 В до 28 в/2 Вт постоянного тока
7. Изолированная защита от напряжения цепи DA и ЦП: 1500 В
Выход связи
1. Протокол: MODBUS-RTU
2. Тип интерфейса: Изолированная связь RS485, выходной интерфейс имеет перенапряжение, перегрузку по току, двойную защиту
3. Скорость передачи: бит/с, бит/с
4. Бит четности: Нет проверки четности, проверка четности, нечетная контрольная сумма
5. Настройки: адрес модуля, скорость передачи данных, биты четности могут быть установлены программным обеспечением
6. Расстояние связи: 1200 бит/с, метров
Размер модуля и способ установки
1. Способ установки: стандартная установка на DIN-рейку или винтовая установка
2. Размер: 125*73*35 мм
Рабочая среда
Температура: -10 ~ + 55 градусов Цельсия, влажность: 35 ~ 85% (без конденсации)
Рабочая мощность
1. Напряжение питания: 10 В ~ 30 В, широкий диапазон источника питания с защитой полярности питания
2. Потребляемая мощность: менее 3 Вт
Посылка
1 *Модуль сбора 4 Road аналоговый вход, выход
