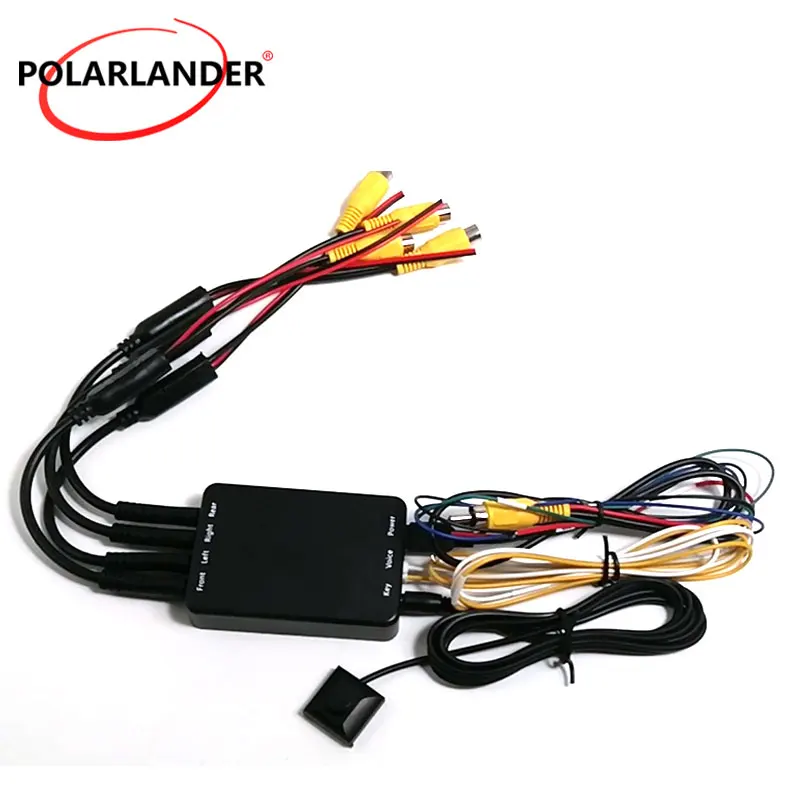

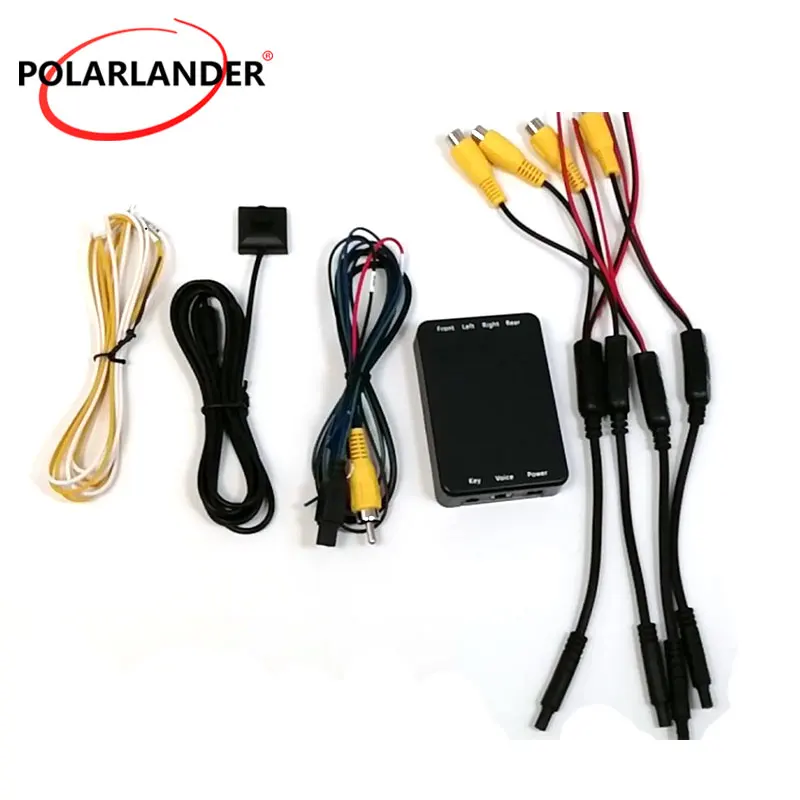

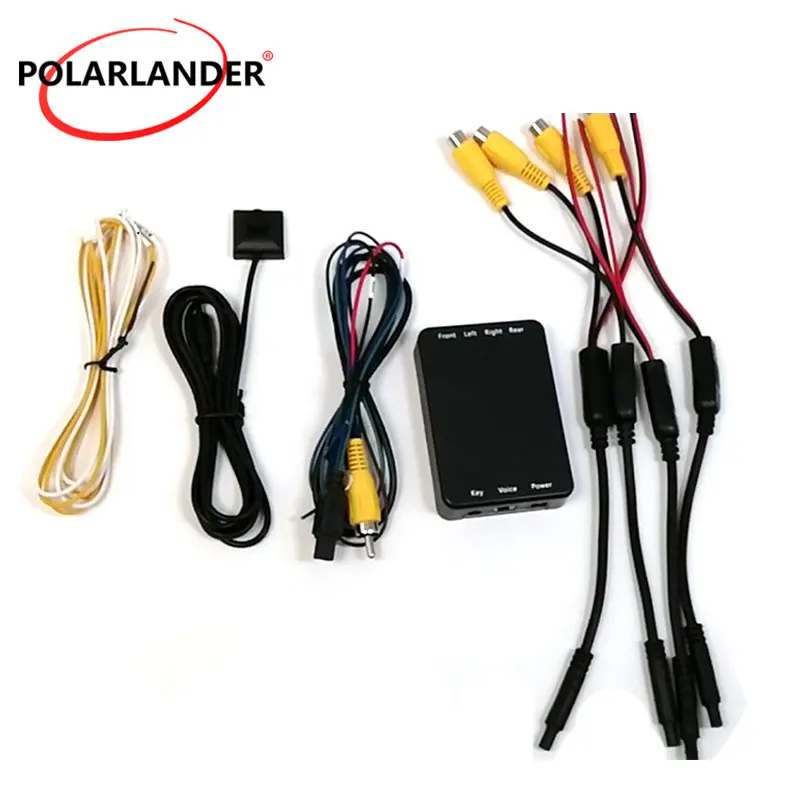

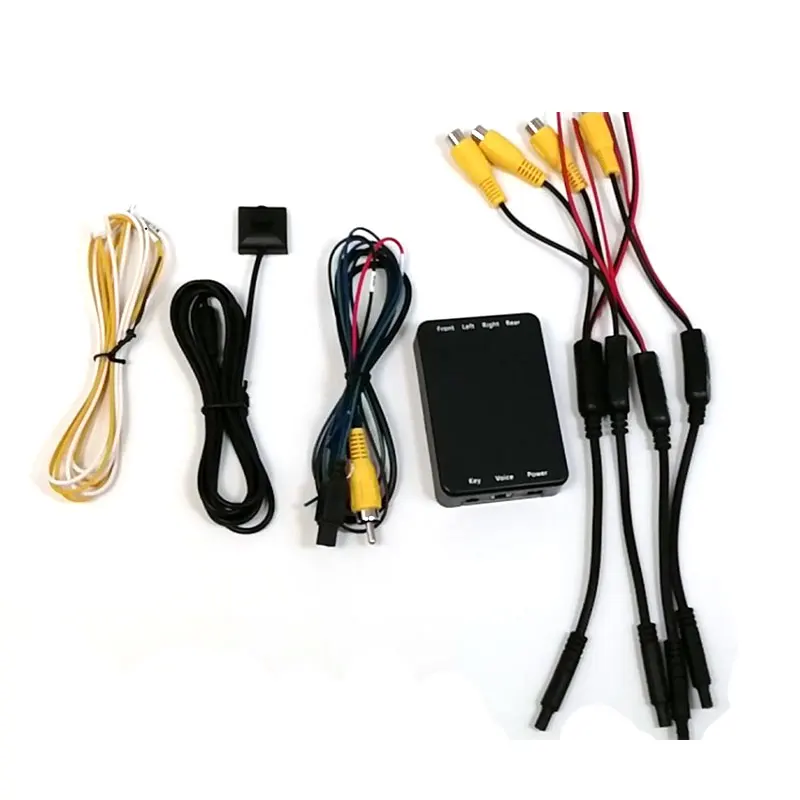

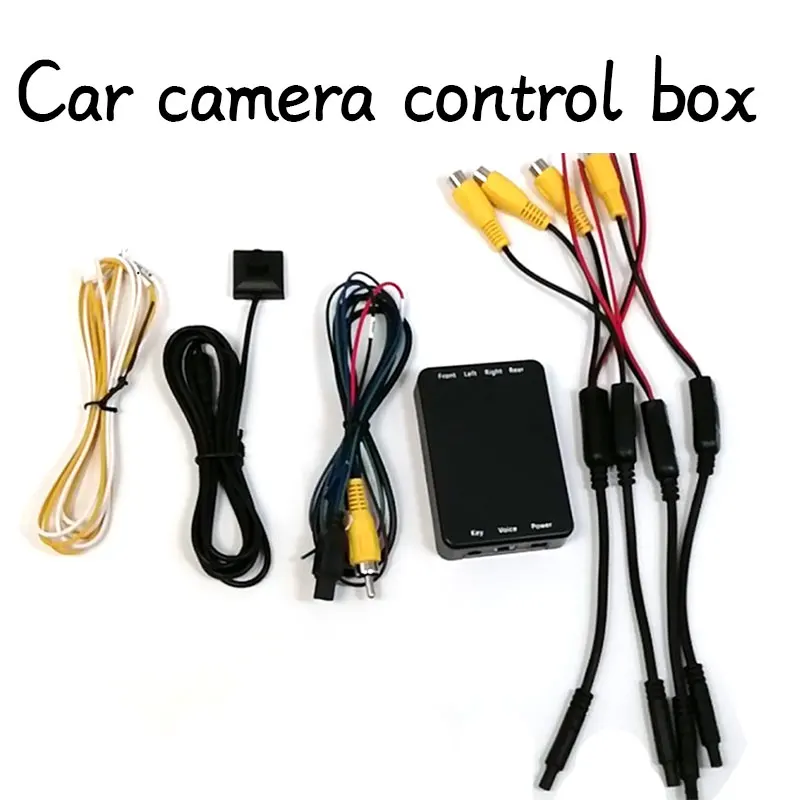

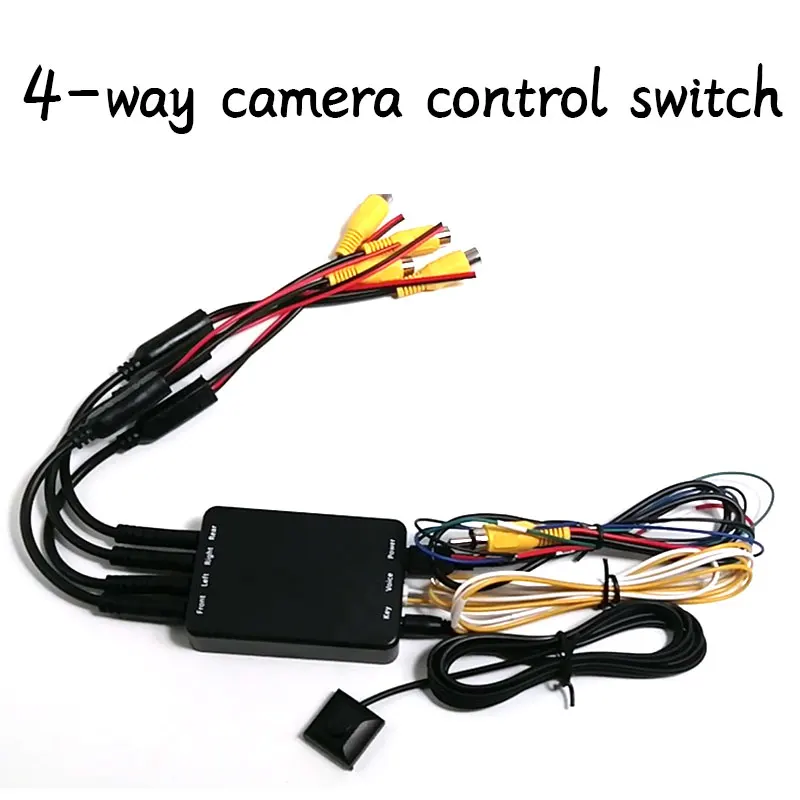

Система управления с панорамным задним ходом
1. Основные параметры:
Модель бренда: TP-4CH
Применимые модели: все
Материал корпуса: пластик
Ток источника питания: 50 мА
Напряжение источника питания: 9 ~ 15 (в)
Скорость работы: 1 Вт
Рабочая температура: -20°C ~ 80°C
Цветовая система: PAL / NTSC система (автоматическая система поиска)

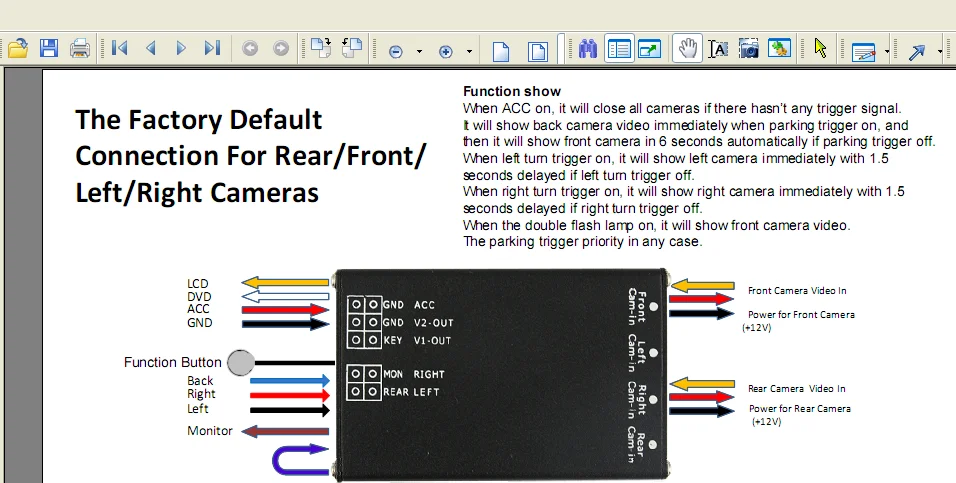

2. Описание функции панорамной вспомогательной системы:
Четырехполосный режим
А. Когда обратная передача включена, дисплей находится позади; Когда он оставляет (без задержки) дисплей находится за 10 секунд до дисплея, и он автоматически выключится через 10 секунд
B. В тех случаях, когда левый сигнал поворота включен, он будет отображать вид слева; Выключить в свою очередь, он будет отключен после того, как 1,5 секунд;
C. В тех случаях, когда Правый Сигнал поворота отображается, он будет отображать вид справа; Выключите поворот и выключается через 1,5 секунд;
D. При повороте и повороте в то же время Реверсивный режим имеет приоритет
3. Функция кнопки:
Миниатюрная квадратная клавиатура, передний, левый, правый, задний, соответствующий переднему, левому, правому и заднему четырем видео каналам, нажмите, чтобы открыть/закрыть текущий канал.
Кнопка MODE-mode: вид сбоку включается по умолчанию при запуске; Слегка нажмите кнопку, чтобы переключиться в режим бокового обзора.
4. Специальное напоминание:
1. Источник питания панорамной вспомогательной системы должен быть подключен к источнику питания ACC на автомобиле, не напрямую
На аккумуляторе в автомобиле.

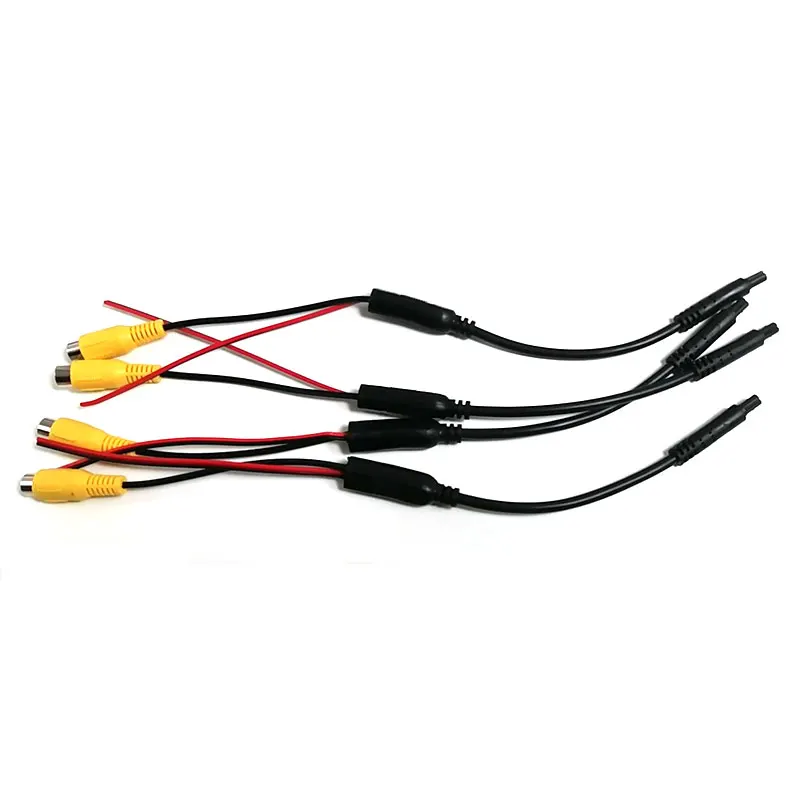

2. Источник питания передней, задней и левой и правой камер должен быть выходным с помощью панорамной вспомогательной системы
Источник питания, поэтому система
Выключите питание камеры, когда она не нужна для обеспечения и расширения камеры
Жизнь головы.
3. Красный спусковой механизм управления DVD системы панорамной помощи должен быть подключен к бортовому дисплею
Спусковая линия заднего вида. Только таким образом система может быть в состоянии повернуть назад транспортное средство или включить левый и правый огни
Автоматически включается или переключается без
Автоматическое выключение или переключение монитора, когда

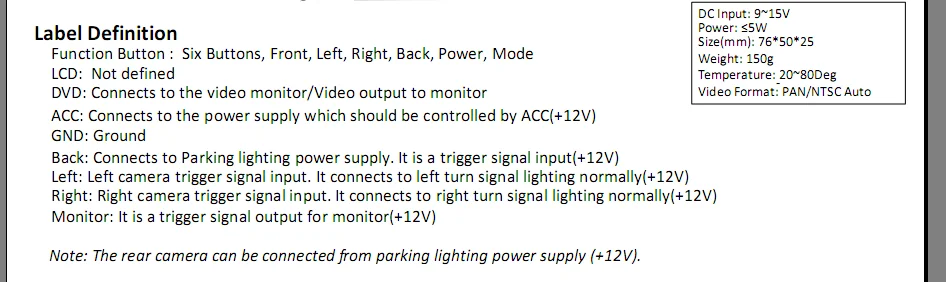

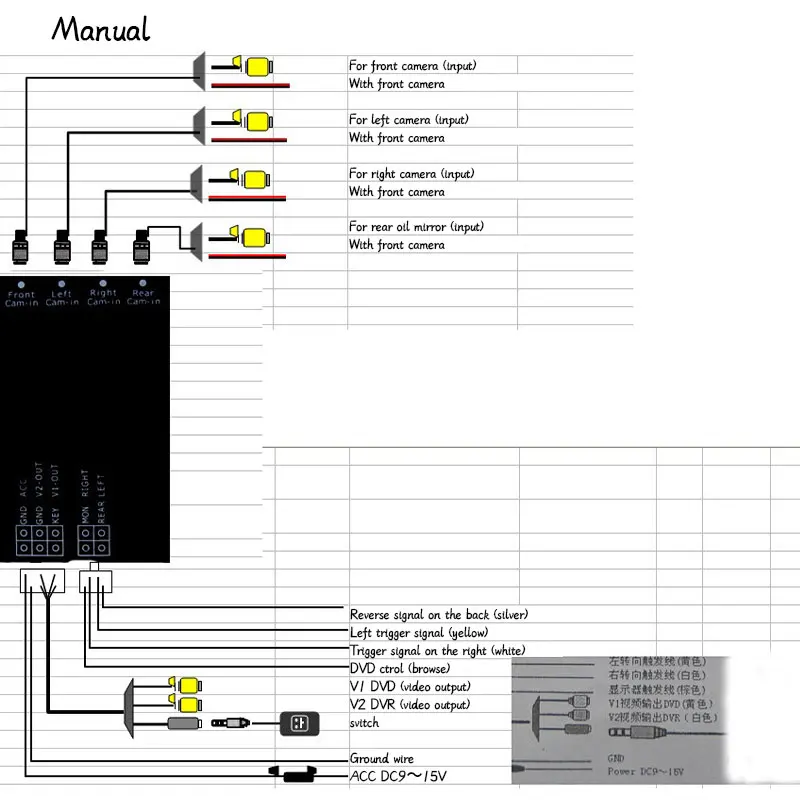

Цвет: функция
Черный: наземный (GND)
Зеленый: мощность (ACC)
Красный: линия запуска DVD
Синий: Реверсивный триггер
Белый: прямой спусковой механизм
Желтый: левый спусковой механизм
Головка RCA: видеовыход
