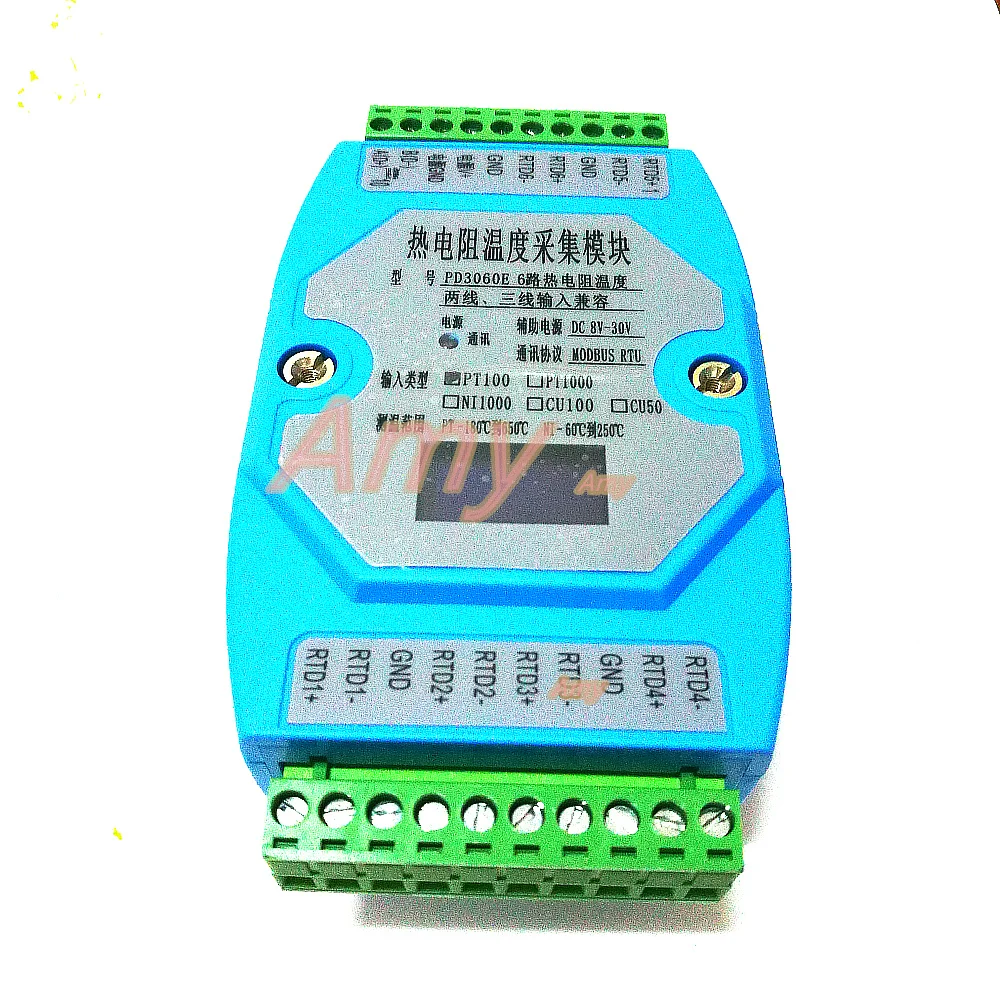

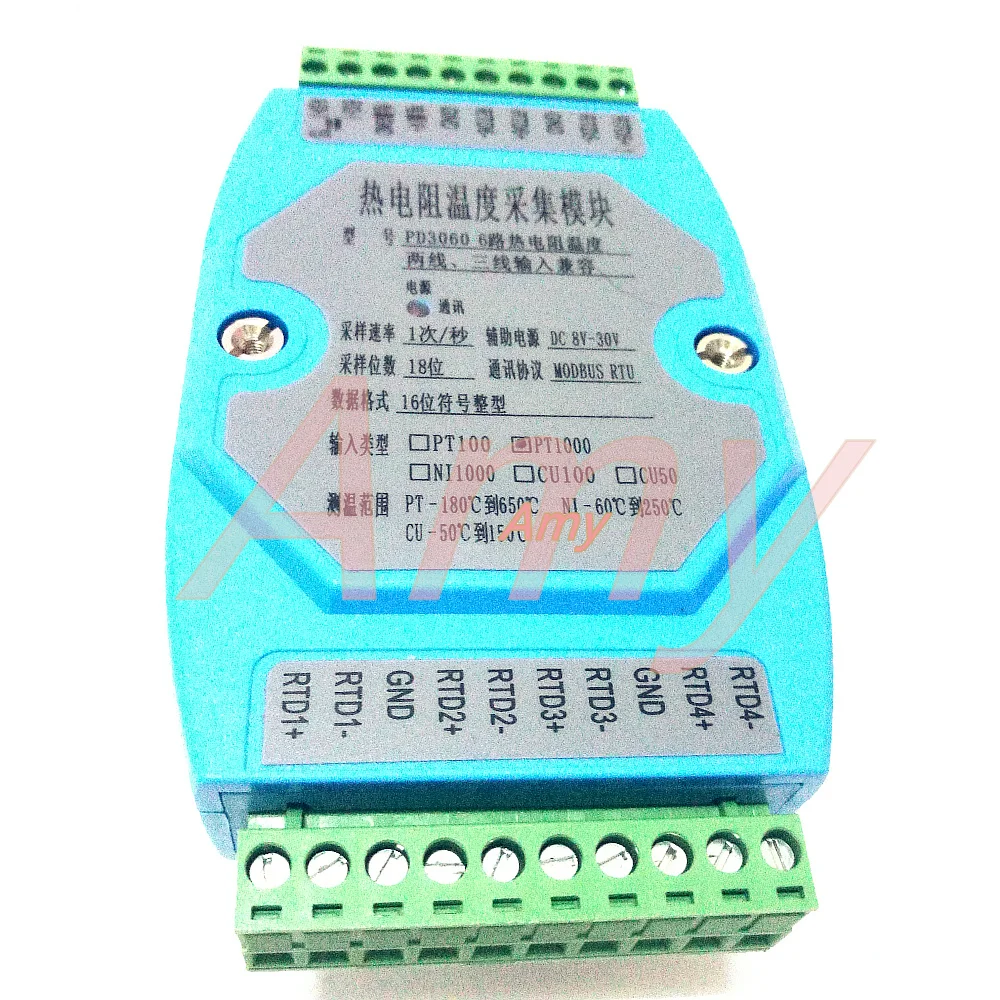

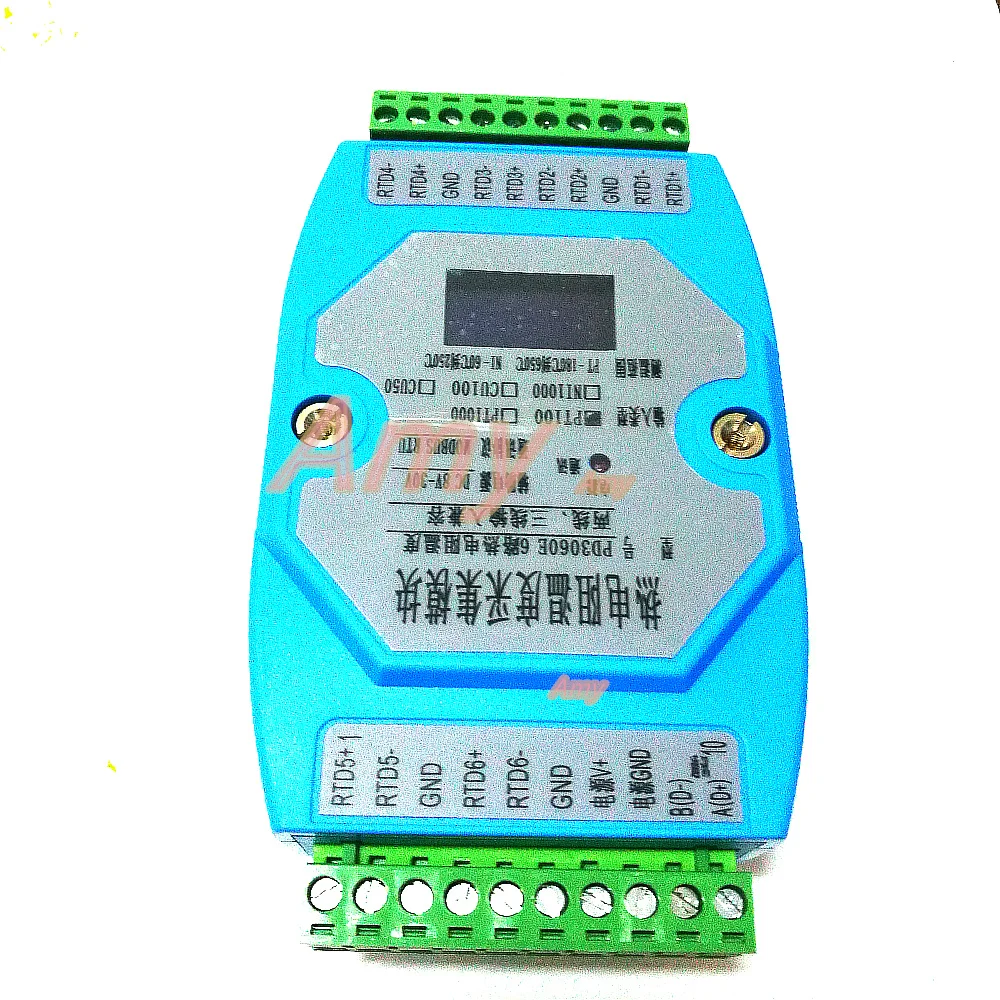

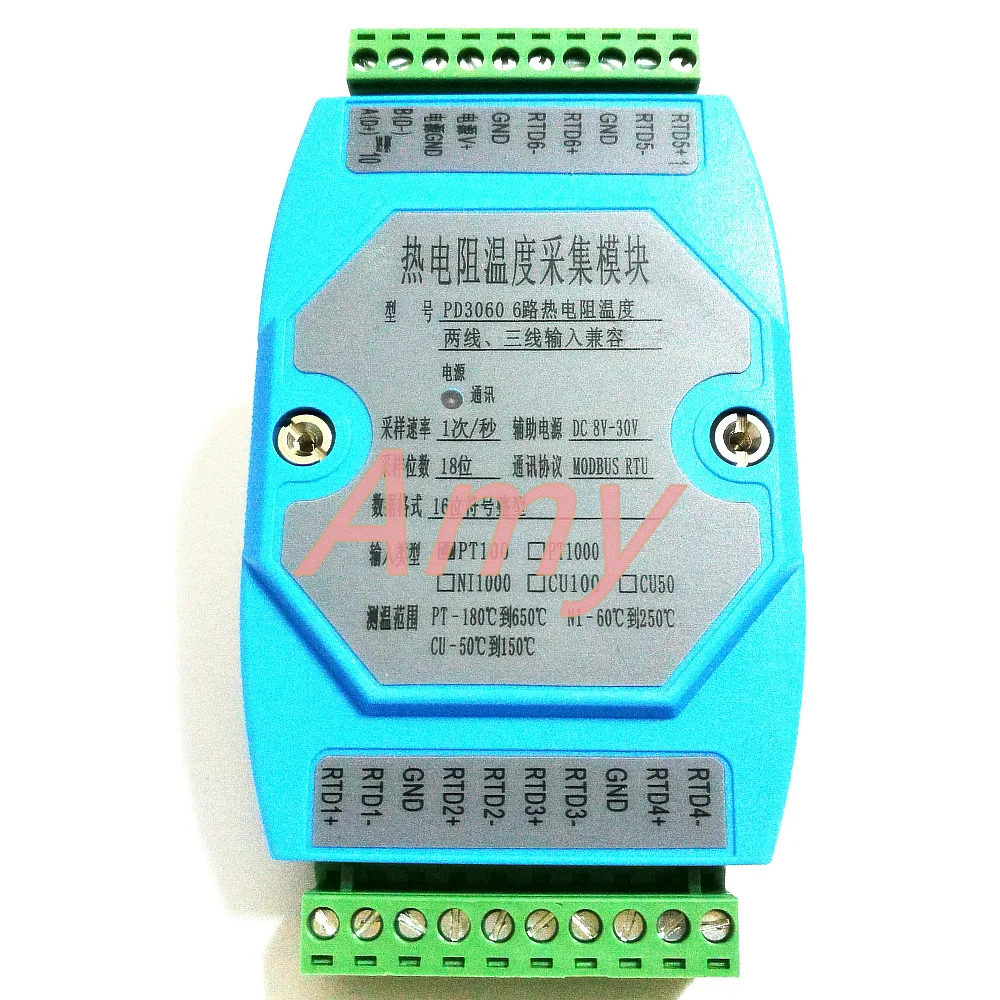

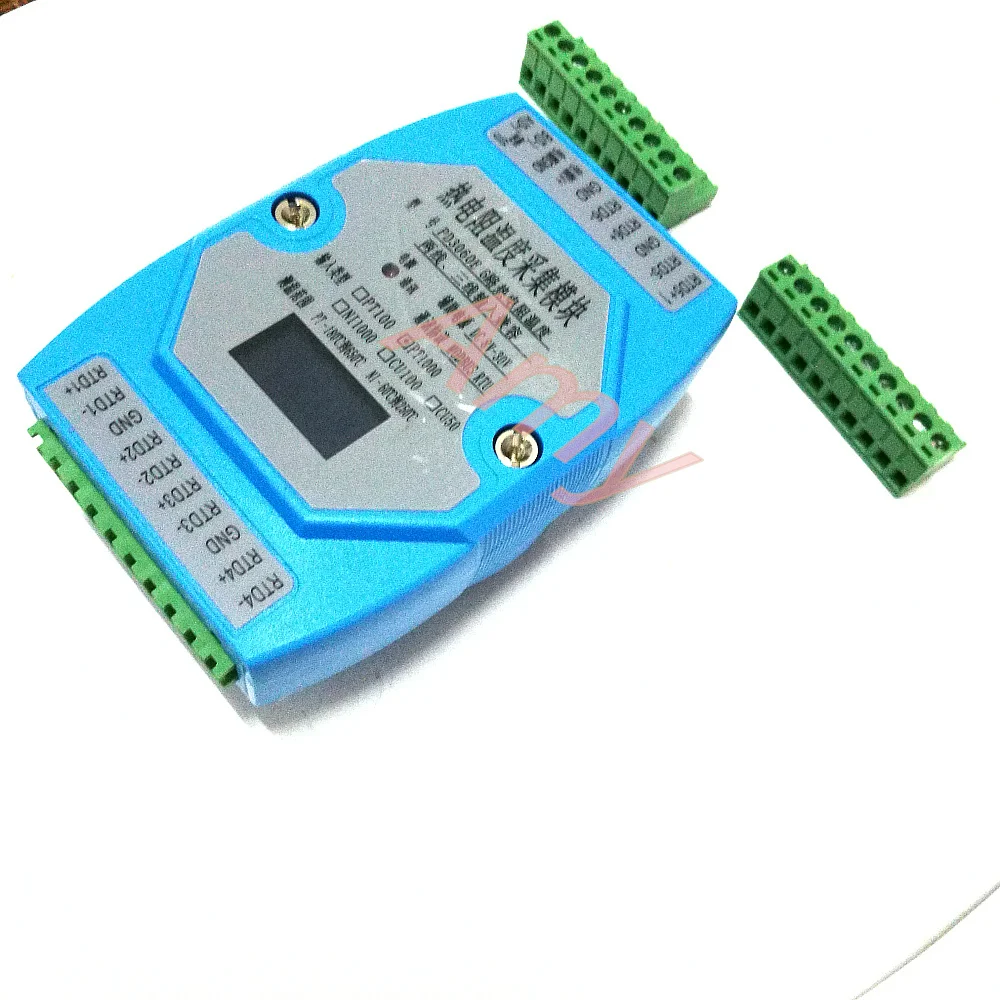

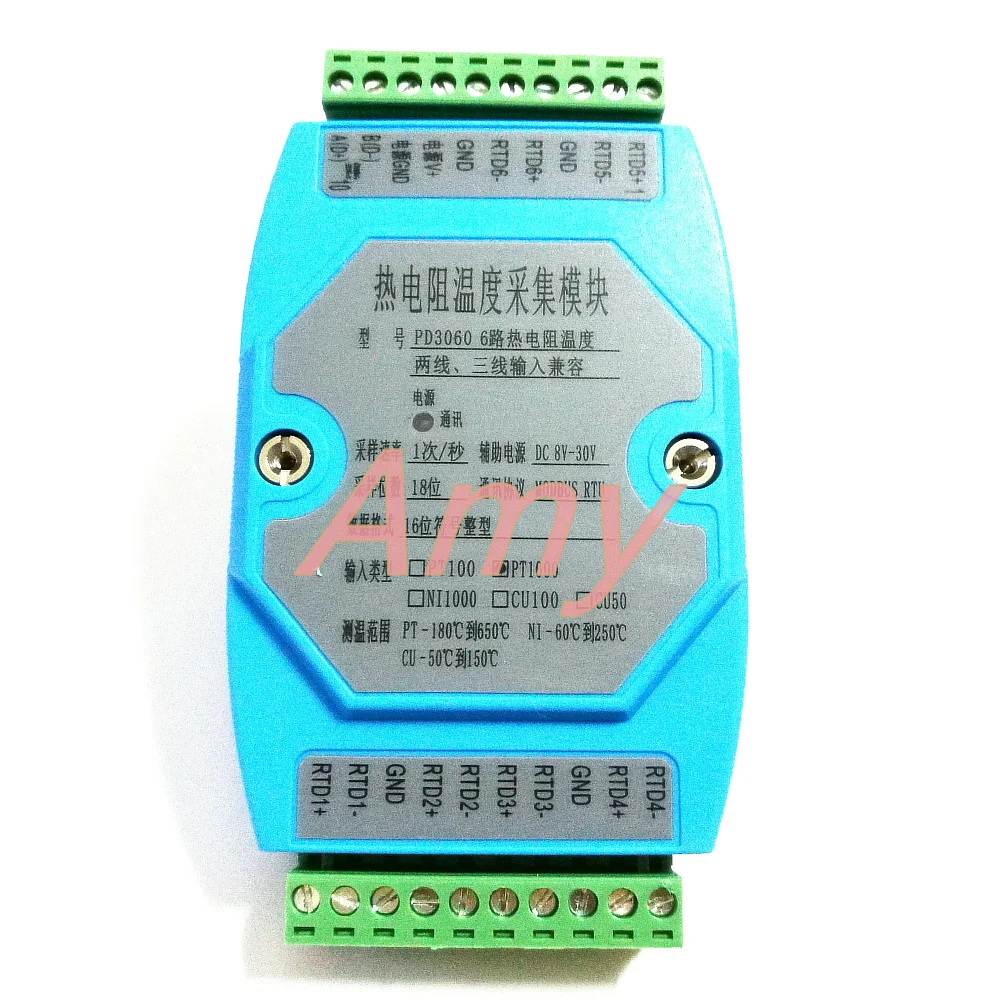

Основные характеристикиМодуль сбора температуры на основе интерфейса RS485 и протокола Modbus.Источник питания, приобретение и связь, изоляция трех терминалов, стандартный протокол MODUUS RTU. Все входные интерфейсы имеют функцию защиты от перенапряжения.Поддержка PT, Cu, NI температурных датчиков, два провода, три провода подключения. Три проводных соединения (три свинцовых резистора одного и того же) могут полностью устранить ошибку, вызванную сопротивлением свинцу.Измерительная головка может достигать 150 метров, не влияя на данные измерений.Вычисление температуры завершено внутри модуля, и значение температуры можно прочитать непосредственно. Единица измерения по Цельсию.Диапазон измерения: датчик типа PT: температура-180 градусов C до + 650 градусов C, разрешение 0,1 град c;CU100 \ 50:-50 градусов C до + 150 градусов C; NI1000: -60 градусов C до + 250 градусов C;Точность может достигать 0,25 градусов Цельсия от-20 до + 150 градусов Цельсия. Точность других температурных диапазонов выше 0,5 см.Источник питания: 8-30 В постоянного тока. Измерено 30 В Потребляемая мощность, 9 мА, 24 В Потребляемая мощность, 12 мА, 12 В Потребляемая мощность, 23ма, 8 в, потребляемая мощность, 33ма.Принять стандартный 35 мм метод установки рельса.Размер: 88*72*59Рабочая температура: от-35 градусов до + 50 °C.Применение: измерение температуры жидкости и газа.Модуль может установить модуль oled-дисплея 128*64 для отображения значения текущего канала. Обновите 2 раза в секунду.В первой строке экрана отображаются текущие параметры связи, адреса, скорость передачи данных, паритет и т. д.Необходимо отображать функцию, снимать при отображении в соответствии с классификацией съемки.2 широко используемых продукта, модели, изображения и интерфейсы
A:RS485 Последовательная связь AB:RS485 серийная связь BМощность V +: Положительная мощность постоянного токаМощность GND: постоянный ток, отрицательный, общийТри провода подключения:RTD (n) +: источник питания датчика, выход около 0,5 мА.RTD (n) -датчики измеряют вход.GND: общий конец датчика.Двухпроводное Соединение:RTD (n) +: Датчик питания + Измерительный вход, около 0,5ма выход.RTD (n) -необходимо короткое замыкание с GND.GND: другой конец датчика.3. Таблица регистрации информации и код функции3,1 функциональный код 03H (чтение) и 06H (запись)Таблица данных для регистрации параметровАдрес словаБайтПоложениеОпишитеОписание параметровАтрибут10HНизкий 8 битКонфигурация связиНачальное значение: 00 чБит <7>: функция защиты параметров 0 = закрыть 1 = Открыть См. ПримечаниеБит <6:5> защищеныБит <4:3>, 00 =, проверка паритета, 01 = ровная проверка, 10 = нечетная проверка (11 = Одиночная проверка)Бит <2:0>, 000 = 9600, 001 = 1200, 010 = 2400, 011 = 4800, 100 = 9600101 = 14400 110 = 19200 другие комбинации не определяются, обрабатываются в соответствии с 9600RWВысокое положение 8Почтовый адресНачальное значение: 01HДиапазон настройки = от 1 до 250Адрес 0-это адрес трансляции (если программа связи устанавливает значение 0, равное 1)RW11HНизкий 8 битСохранитьRWВысокое положение 8Параметр фильтраНачальное значение: 01HДиапазон настройки = от 1 до 16; 0 равен 1; Больше 16 равен 16Когда значение скачка относительно большое, вы можете соответствующим образом увеличить параметры фильтра.Этот параметр недопустим для модуля PT type.RW12H16Недопустимое значение флагаНачальное значение: -1000При возврате ошибки датчика недопустимое значение флага составляет-1000, что эквивалентно температуре-100. Это значение может быть изменено, как показано в приложении 3RWТаблица информации об аппаратном обеспеченииАдрес словаБайтПоложениеОпишитеОписание параметровАтрибут16H.........1DHЕсть 8 единиц, 16 байт. Информация о модели, например: «PD3066-4W PT100» и «PD3065-K»"PD3064-J" и "PD3060 PT100"R3,2 функциональный код 03H (чтение)Таблица входных данных регистра (только для чтения)Адрес словаОпишитеАдрес словаОпишите20HЗначение температуры датчика 130HСохранить21HЗначение температуры датчика 231HСохранить22HЗначение температуры датчика 332HСохранить23HЗначение температуры датчика 433HСохранить24HТемпературное значение датчика 534HСохранить25HТемпературное значение датчика 635HСохранить26HЗначение температуры датчика 736HСохранить27HЗначение температуры датчика 837HСохранить28HЗначение температуры датчика 938HСохранить29HЗначение температуры датчика 1039HСохранить2ачЗначение температуры датчика 113 АчСохранить2BHЗначение температуры датчика 123BHСохранить2CHЗначение температуры датчика 133CHСохранить2DHЗначение температуры датчика 143DHСохранить2EHЗначение температуры датчика 153EHСохранить2FHЗначение температуры датчика 163FHСохранитьКомментарий: Датчик недействителен. Возвращаемое значение FC18 =-1000d =-100,0,Подписанное целое число с 2 байтами температуры, в 10 раз больше фактической температуры. Единица измерения по Цельсию.3,3 код функции регистра 03H (чтение)Этот набор регистров позволяет пользователям считывать данные с высокой точностью и легко читать изменения температуры 0,01 градусов для модуля PT100.Значение 32 бит поплавкового типа, стандартный IEEE-754 формат плавающей точки. Единица измерения по Цельсию.Адрес словаОпишите40HЗначение температуры датчика 142HЗначение температуры датчика 244HЗначение температуры датчика 346HЗначение температуры датчика 448HТемпературное значение датчика 54ачТемпературное значение датчика 64CHЗначение температуры датчика 74EHЗначение температуры датчика 83 тестовое программное обеспечениеПрочтите регистр плавучих точек для достижения разрешения 0,01 градусов Цельсия.
