Последнее обновление: 17.09.2024

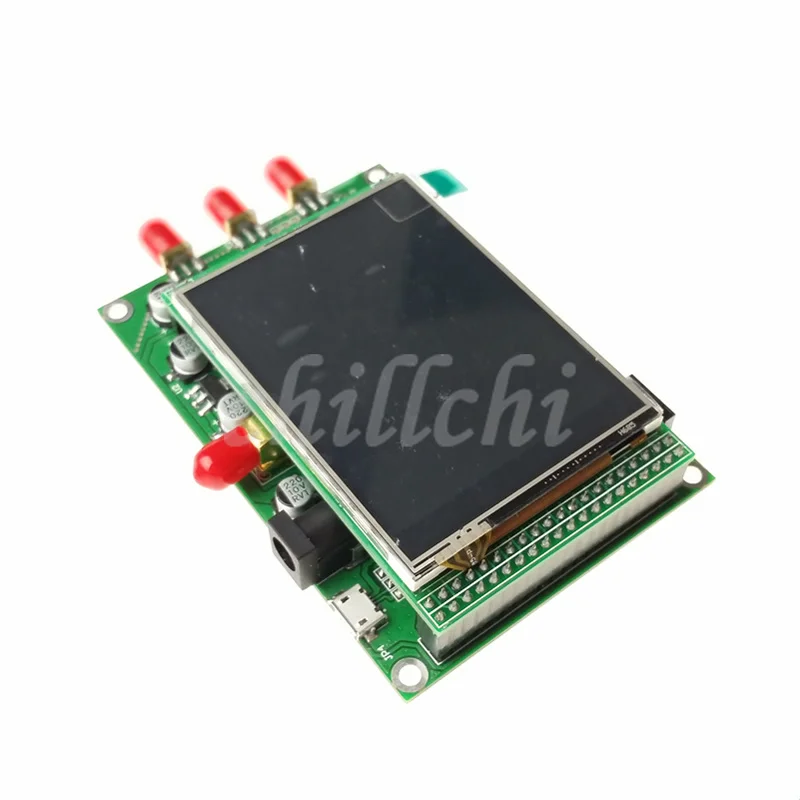

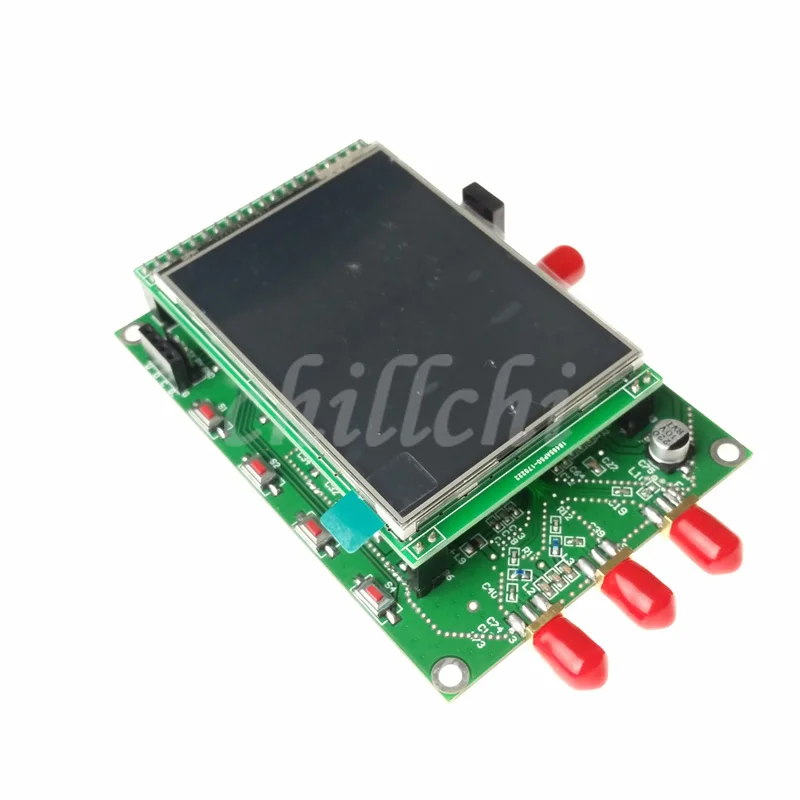

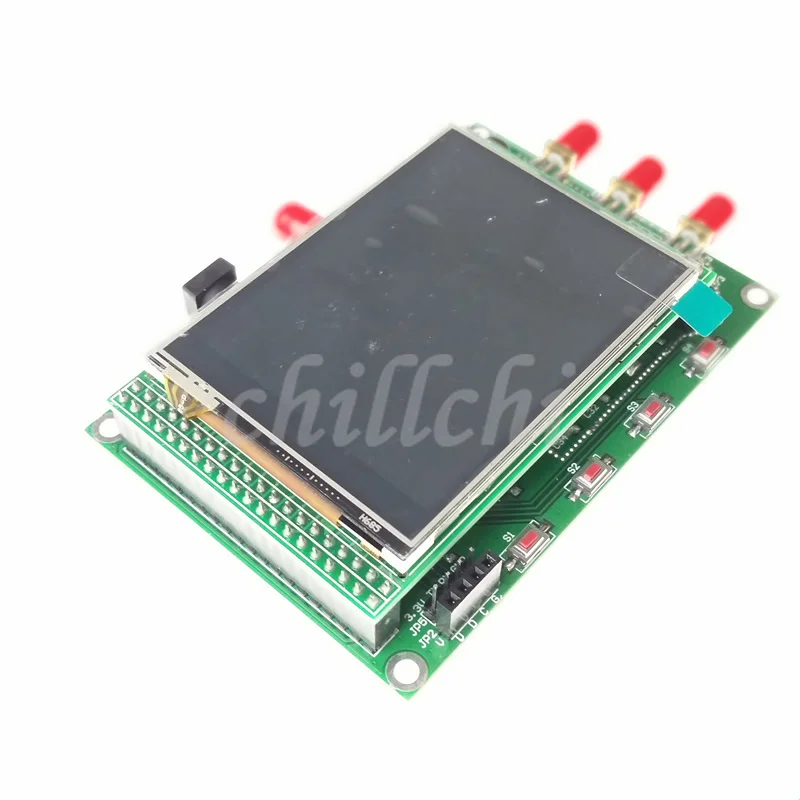

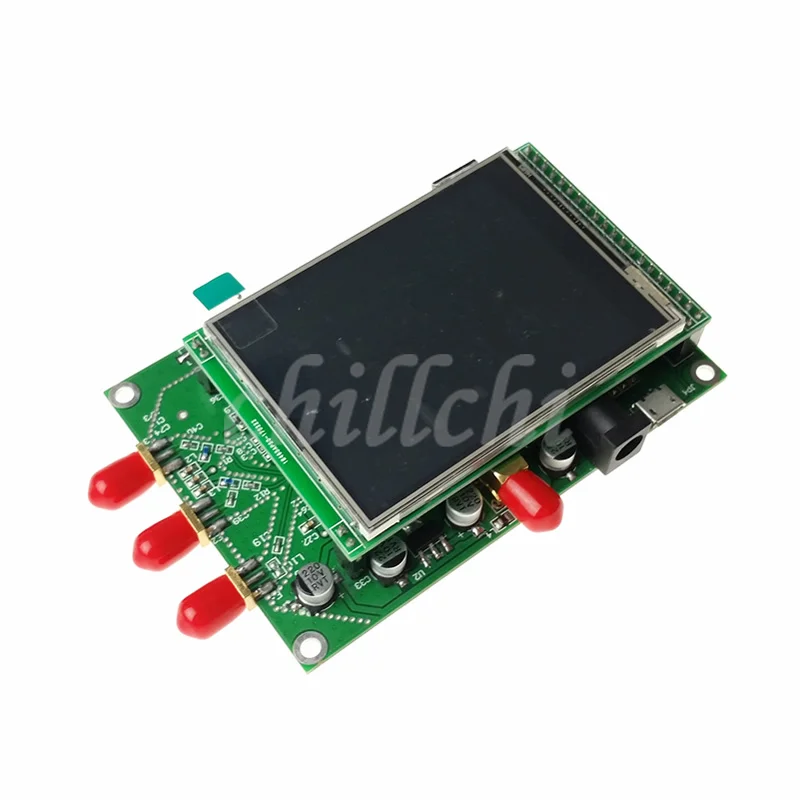

ADF5355 Высокочастотный источник сигнала цветной модуль
Характеристики модуля:

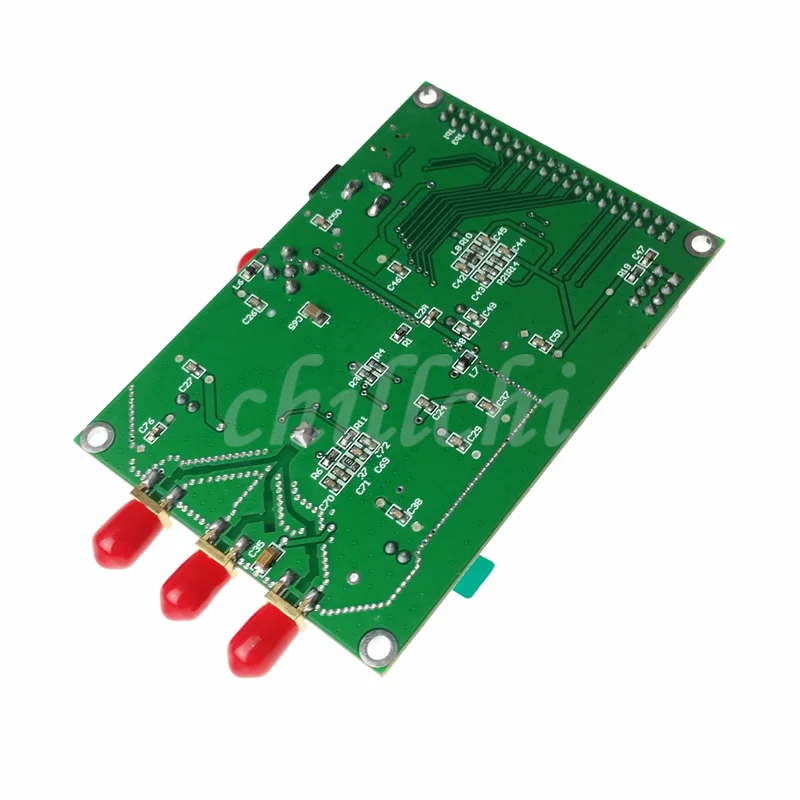

1. Модуль ADF5355 является старшим инженером для сборки и полностью относится к официальной версии дизайна; Внешний вид PCB красивый, разумный макет и дизайн, с изысканными материалами;
2, Выход Частотный диапазон: A +, A-выходное напряжение и ток: 250 м-6,8 г, B выход (2 октавы выход): 6,8 г-13,6 г; выходная клемма выходное разрешение частоты 10 кГц;
3. Режим питания: блок питания 5 В, может напрямую использовать источник питания USB;

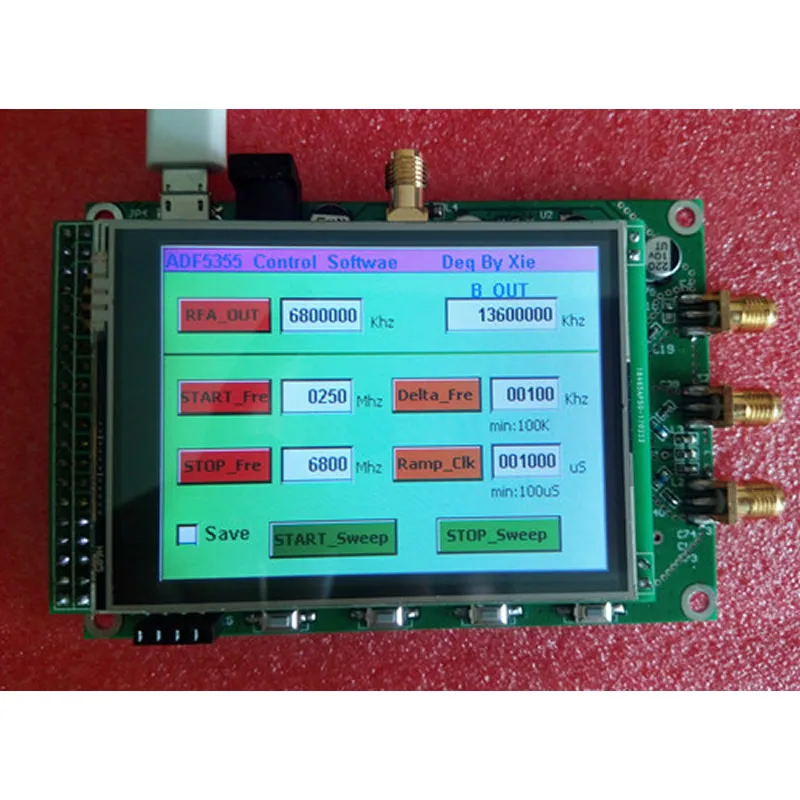

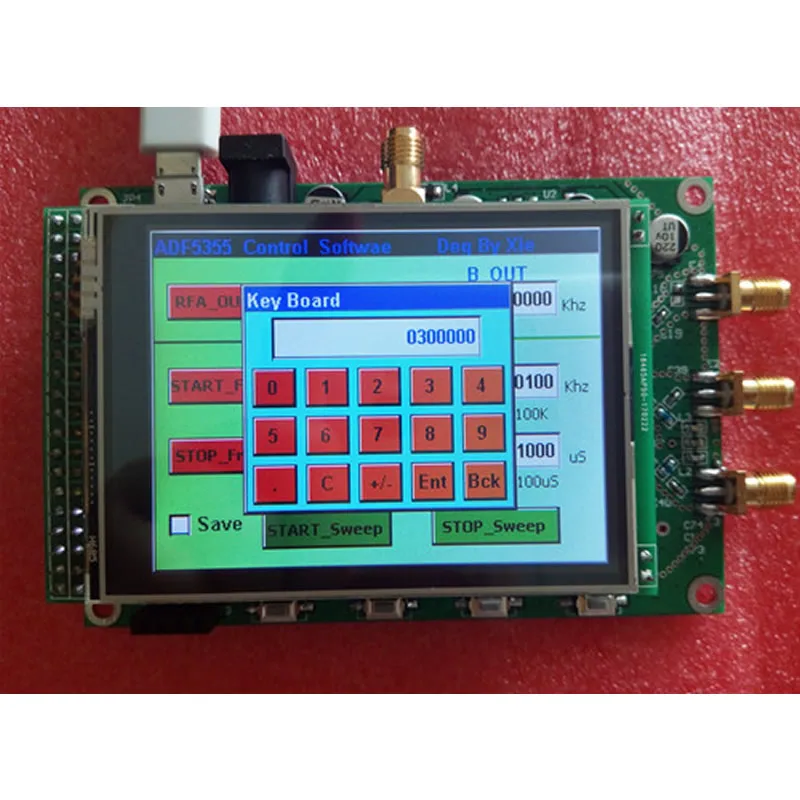

4, цветной дисплей, управление сенсорным экраном, может реализовывать частоту, частоту развертки (Специальный совет: рекомендуется не отрывать защитную пленку на экране, потому что сенсорный экран является резистивным экраном, и царапины вызовут потерю сенсорной функции).
5. Модуль имеет функцию сохранения, вы можете хранить заданные параметры.
ДваМодуль измеренной формы волны
500 м
1 ГГц

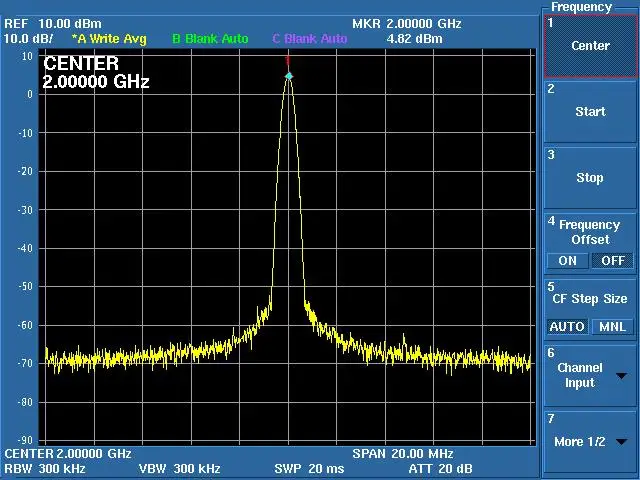

2 ГГц

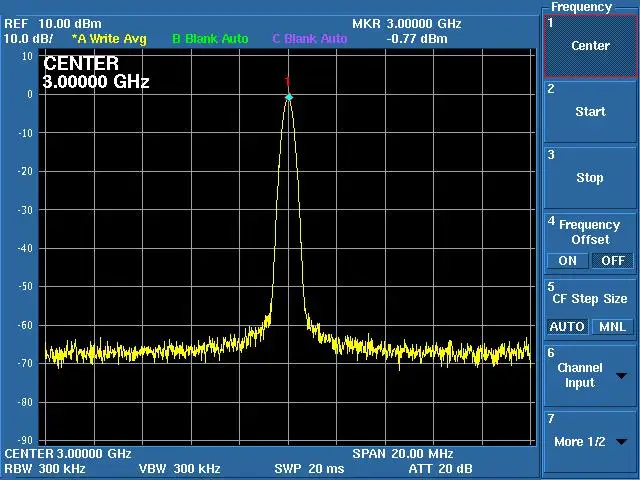

3 ГГц

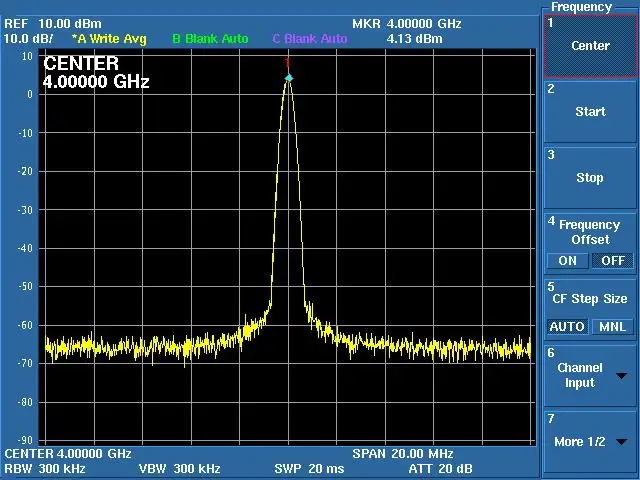

4 ГГц

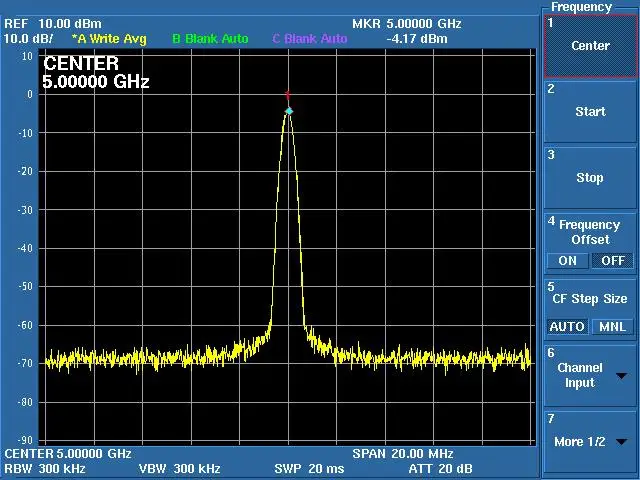

5 ГГц

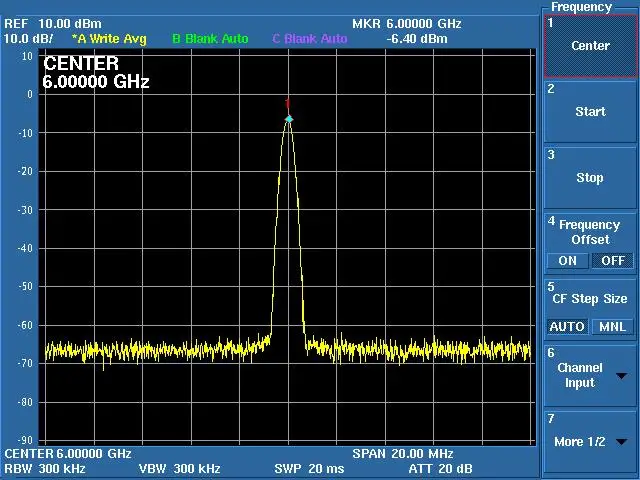

6 ГГц
7 ГГц

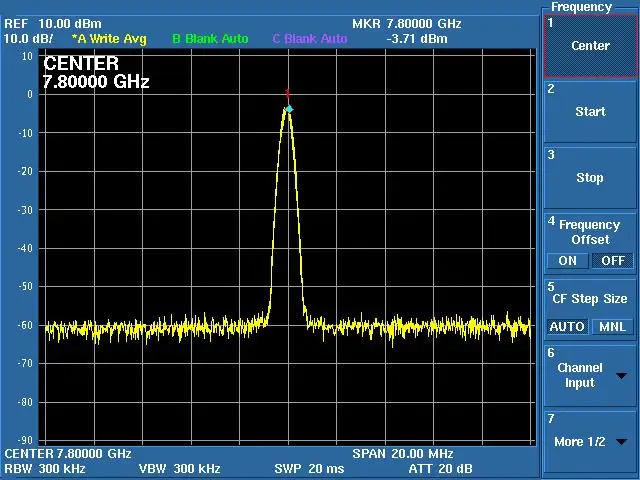

7,8 г
Три. Применение модуля:
Беспроводная структура (W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT)
Точка в точку в Многоточечные микроволновые связи
Спутниковый/V-SAT
Испытательное оборудование/инструмент
Генерация часов
Четыре,Комплект:
1, модуль ADF5355
2, USB line one
3. Предоставление: схематическая схема (PDF),Исходная программа не предоставляетсяПредоставляет базовые драйверы STM32 ADF5355, другую информацию;
Пять, введение чипа:
ADF5355 сочетает в себе внешний контурный фильтр и внешнюю опорную частоту, когда он может быть реализован с фракционным N частотным делением или целочисленным N частотным делением, фазоблокированным контуром (PLL) частотными синтезаторами. Микроволновая печь широкополосный VCO дизайн позволяет RF (RF) Выходная мощность при температуре не выше 6,8 ГГц до 13,6 ГГц частота работы. Серия частотных разделителей с другими частотными выходами может достигать рабочих частот от 54 МГц до 6800 МГц.
ADF5355 имеет интегрированный VCO с основным выходным частотным диапазоном от 3400 МГц до 6800 МГц. Кроме того, частоту VCO можно разделить на 1, 2, 4, 8, 16, 32 или 64 частотное деление, так что пользователь может производить выходную частоту RF до 54 МГц. Для приложений, требующих изоляции, выход RF может отключаться. Функция отключения звука может управляться как пин-кодом, так и программным обеспечением.
Все регистры на чипе управляются простым трехпроводным интерфейсом. В ADF5355 использует 3,15 V до 3,45 V аналоговый и цифровой переменного тока ac блоки питания, и работает от 4,75 V до 5,25 V подпиточный насос и Гун блоки питания. Кроме того, ADF5355 имеет встроенный режим энергосбережения оборудования и программного обеспечения.
Частотный диапазон выхода RF: от 54 МГц до 13600 МГц
Фракционно-N деление частоты синтезатор и целое N деление частоты синтезатор
Модуль 38 бит с высоким разрешением
Частотный фазный Детектор (PFD) с рабочей частотой до 125 МГц
Эталонная частота-600 МГц
В 40 ~ C и поддерживает диапазон частот C до + 85 DEG
Низкофазный генератор с регулируемым напряжением шума (VCO)
Программируемый выход деления частот 1/2/4/8/16/32/64
Аналоговый и цифровой формат источника питания: 3,3 V
Зарядный насос и источник питания VCO: 5 В (typ.)
Логическая Совместимость: 1,8 в
Программируемый двухмодульный прессалер: 4/5 или 8/9
Программируемая Выходная мощность
Функция отключения звука на выходе RF
Обнаружение аналогового и цифрового замка
Примечания: приведенное выше описание чипа, описание функции без модуля
