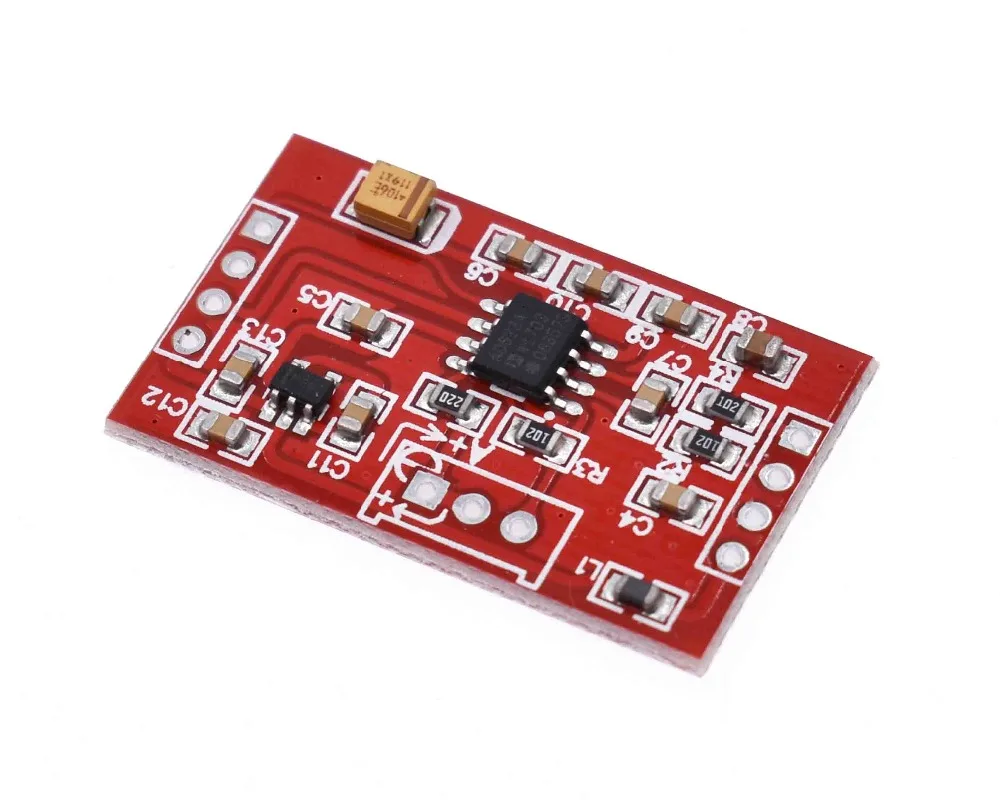

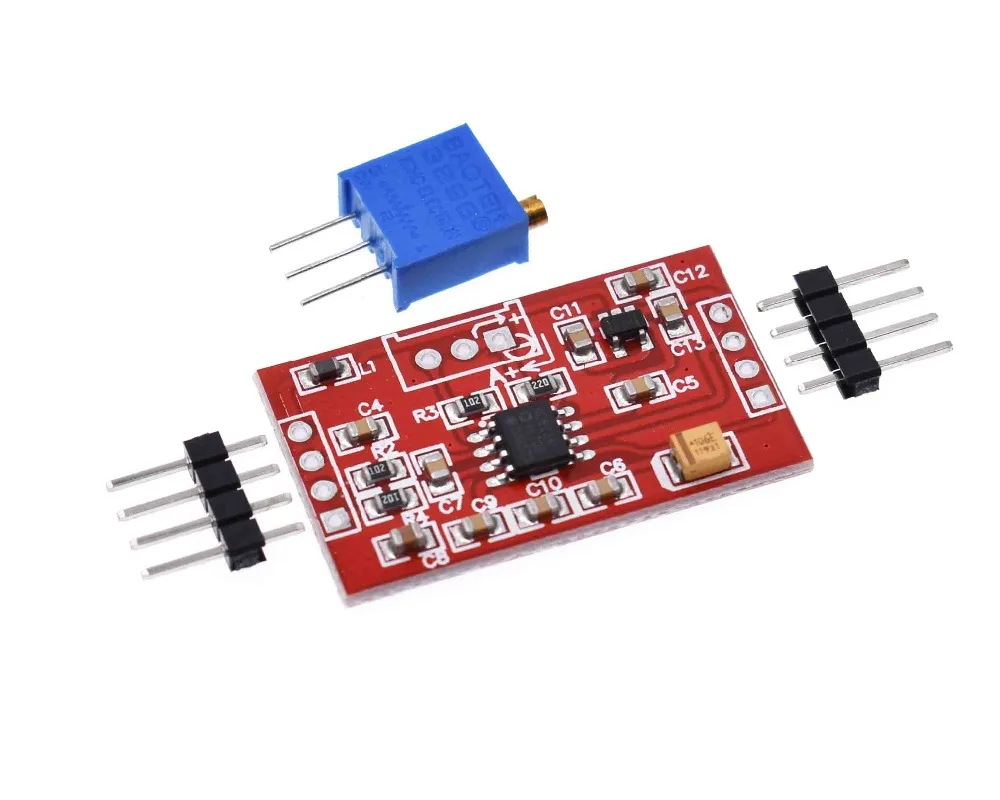

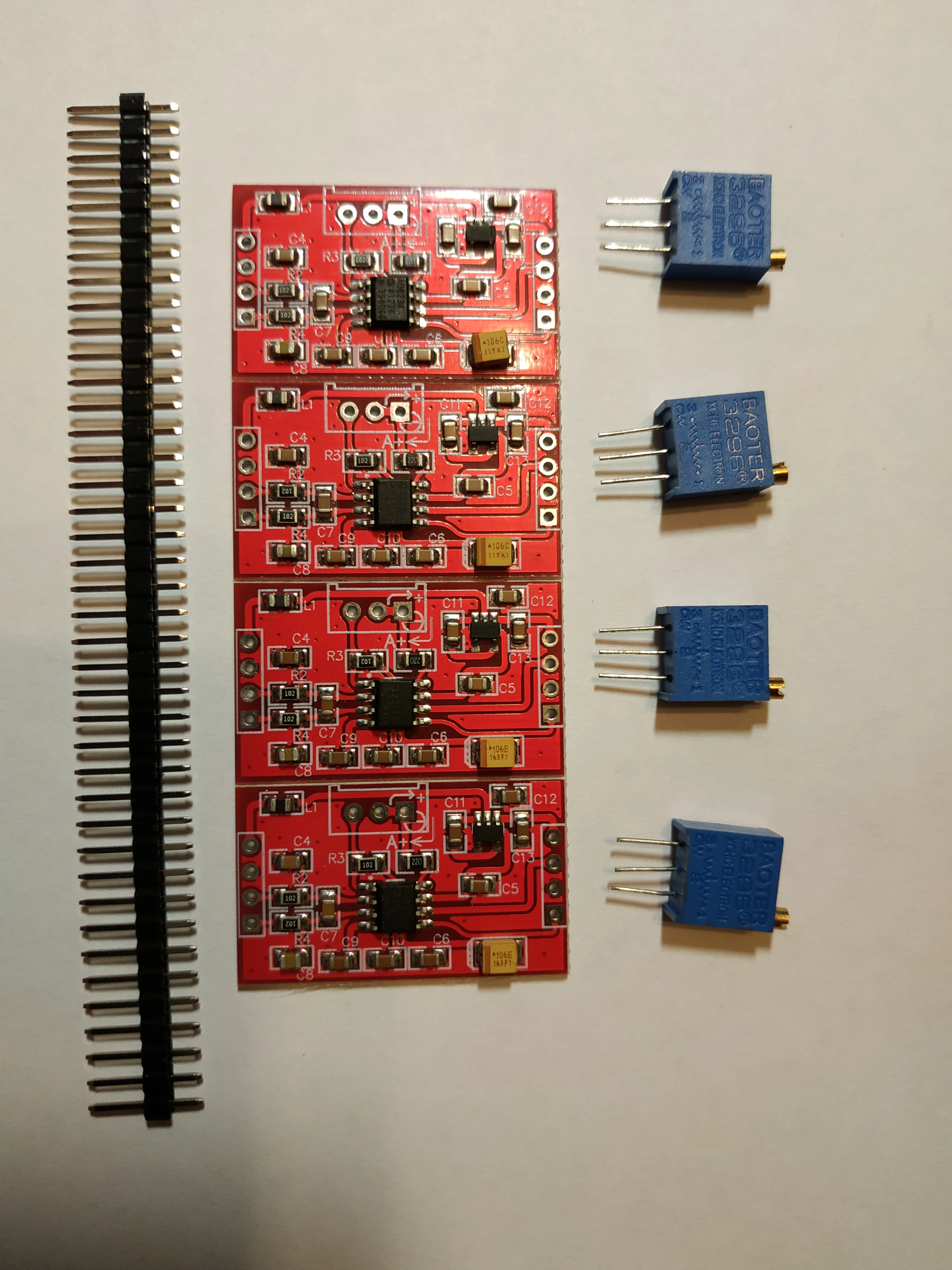

Усилитель сигнала мВмикровольт, усилитель напряжения AD623AD620, модуль усилителя измерительных приборов

MOP-21 GE мини-модуль усилителя напряжения мВ

Специальный контрольно-измерительный усилитель, рельсовый выход,Высокое входное сопротивление, высокий коэффициент отклонения общего режима, низкое смещение и дрейф, низкий уровень шумаАкустика, высокая стабильность усиления и точность измерения/усиления.

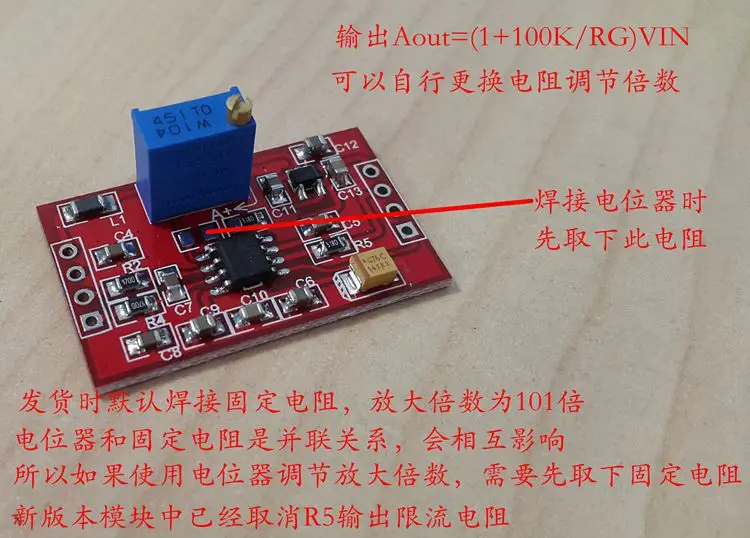

Увеличение модуля по умолчанию составляет 101 раз, можно использовать напрямую. Чтобы избавиться от фиксированного увеличения, ознакомьтесь со спецификацией потенциометра регулировки сварки.

Особенности модуля:

1 Высококачественный Специальный усилитель приборов AD623 core, высокая точность, хорошая линейность.

2 единого источника питания, источник питания 3-5,5 В, простой в использовании!

3. Встроенный модуль генератора отрицательного давления, Двойная Работа источника питания, легко работать с отрицательным сигналом/сигналом переменного тока.

4. Входной LC-фильтр мощности, чистый и стабильный для обеспечения стабильности усиления сигнала.

5. Встроенный модуль поколения отрицательного напряжения, только один источник питания может работать с двойным источником питания, что упрощает конструкцию системы.

Шесть. Рельсовый выход на рельс, максимальный выход качели до +-VCC, намного больше LM358/AD620 и других основных продуктов (только до VCC-1.5V).

7-кратное увеличение в 2-1000 раз регулируется, подходит для различных приложений.

7 модуль прост, может быть расширен, детализирован, удобен для разработки двух.

Два, основные параметры

Тип усилителя:Специальный контрольно-измерительный усилитель AD623 core

Диапазон ввода:Напряжение между 0.5VCC (т. Е., S +/S-меньше половины напряжения питания

Выходной диапазон:+-VCC (от рельса до рельса)

Увеличение:2-1000 настраивается.

Отходы энергии150 мА (стандартный) 650 мА (макс.)

Источник питания:3-5,5 В

Точность усиления:0.35% (G>2) 0.10% (G = 2)

Входное смещенное напряжение:100-200uV

Входной Смещенный дрейф:1uv/ C

Коэффициент отклонения общего режима:90 дБ

Диапазон усиления:800 кГц.

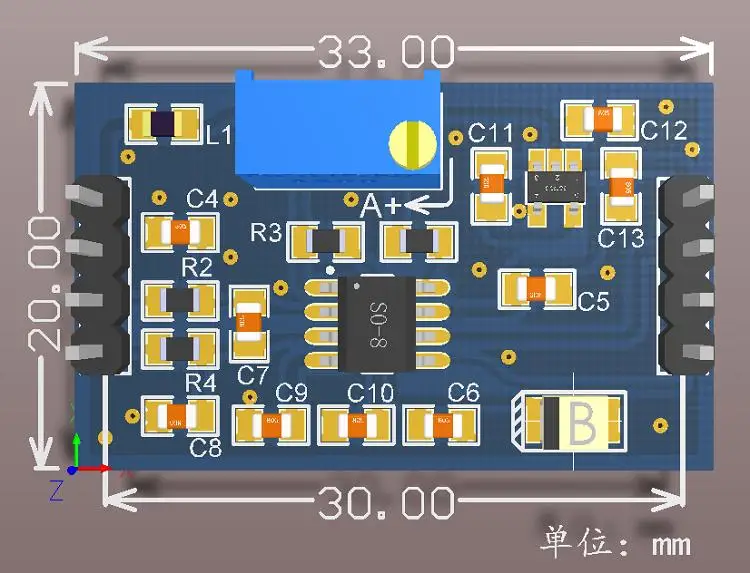

Размер печатной платы:40*23 мм, с монтажными отверстиями M3 4.

Данные чипа AD623 для получения конкретных параметров усилителя.

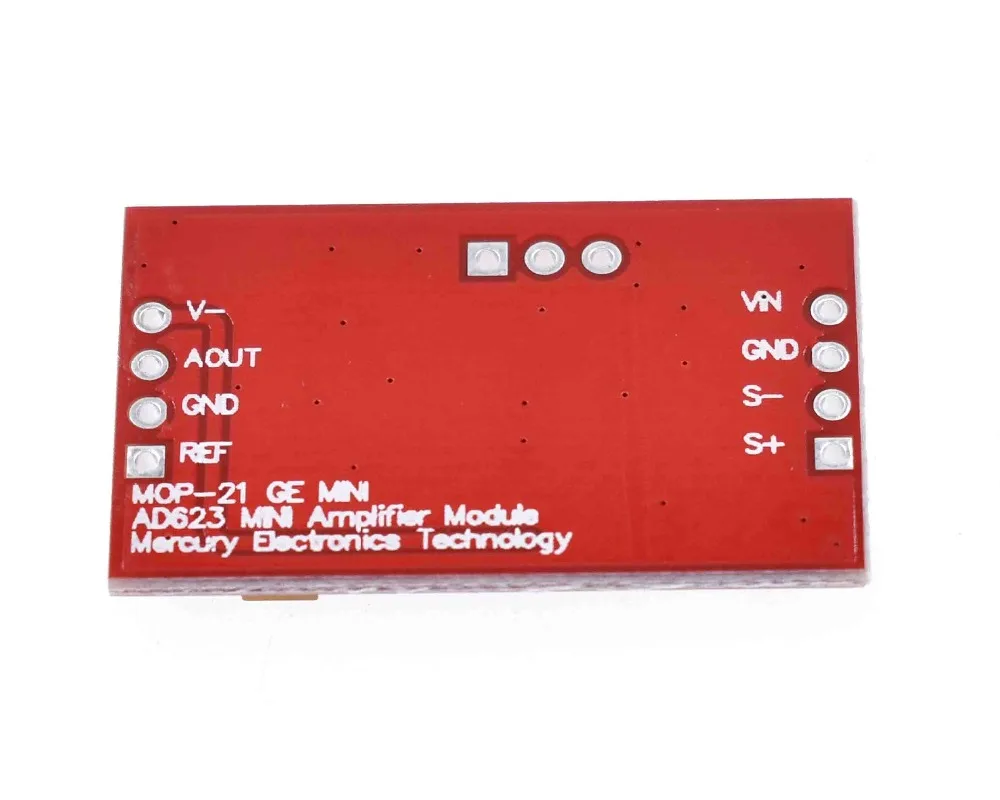

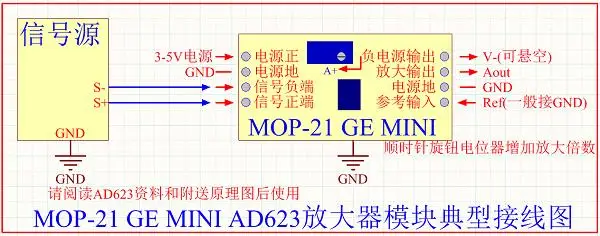

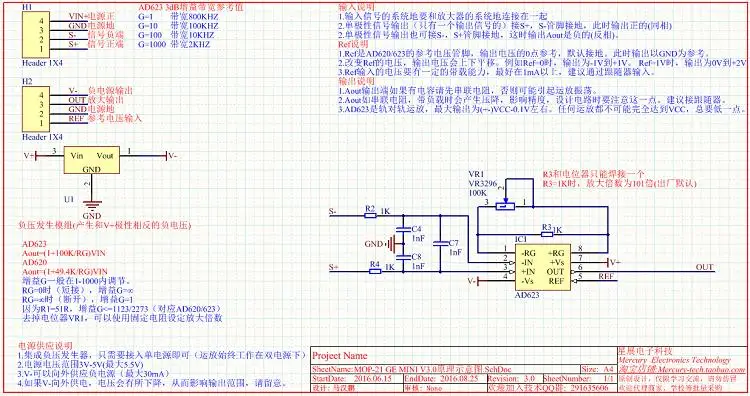

Три,Описание контакта и схема подключения

Рекомендуется использовать меньшее увеличение (например, в 50/100 раз) для тестирования ребенка, а затем перевести на требуемое многократное использование. Отрегулируйте ручку A ++ по часовой стрелке, чтобы увеличить увеличение (до 1000 раз). При регулировке до максимума вы можете услышать легкий стук потенциометра, это означает, что он был настроен до конца. Вы также можете использовать резисторы для фиксации увеличения, чтобы значение усиления было более стабильным.

Четвертое: Вопросы, требующие внимания

1 некоторые люди называют нулевой контакт REF, поэтому нет никаких проблем, но ядро AD623 очень высокая точность, непосредственно на поверхность REF, выход очень близок к 0, фактическую потребность в регулировке. Рекомендуется регулировать напряжение только в том случае, если требуется напряжение контакта реф.

Смещенное Напряжение 2.AD623-200 УФ,То есть, самое большое возможное входное напряжение при ошибке УФ, поэтому, если Входное напряжение меньше, чем больше первоначальная погрешность, предлагаемый сигнал должен быть не менее 3 мВ.

Полоса усиления 3 дБ 3.AD623 составляет 800 кГц,Многократное усиление * частота = 800 кгц.Поэтому при усилении сигнала постоянного тока примерно 1000 раз. При увеличении в 800 раз сигнал не должен быть выше 1 кгц. При увеличении в 10 раз сигнал не должен быть выше 80 кГц и т. д., чем выше частота сигнала, тем больше потеря усиления.

4. Максимальный диапазон регулировки не должен быть слишком большим, иначе это повлияет на увеличение.

5.Диапазон выходного напряжения усилителяКонтроль напряжения источника питания.Наш модуль AD623 линейной области до ++-VCC. Усилитель AD620/LM358Источник питания + 5 В и-5 В, линейность только между-3,6 В ~ + 3,6 В.

6.Штифт AD623 REF действует только на выходное напряжение при подъеме/вытягивании. В общем, заземление. Когда вам нужно использовать ручку для ногВысокий или низкий выход может изменить напряжение этого контакта. Тем не менее, в этом чехле, мы должны обратить внимание на увеличение линейной области не изменится из-за 5 футовИзменение на изменение, его максимальная мощность не более VCC.

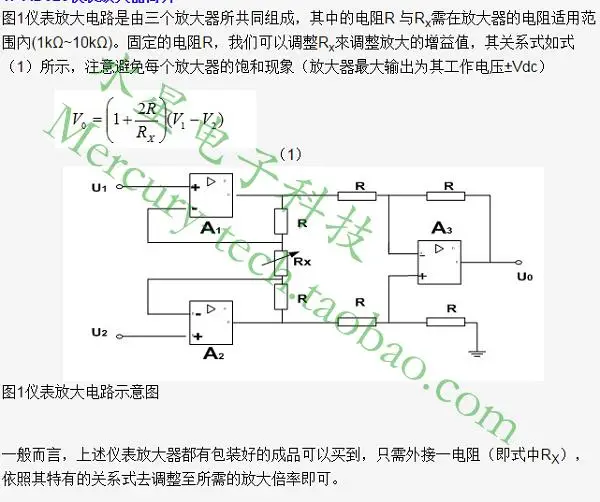

Приборный усилитель

Поскольку выходное сопротивление датчика очень высокое, амплитуда выходного напряжения очень мала, а рабочая среда плохаяПо сравнению с усилителем общего назначения, он имеет особые требования, такие как высокое входное сопротивление, высокий коэффициент подавления общего режима, низкое смещение и дрейф, низкий уровень шума
