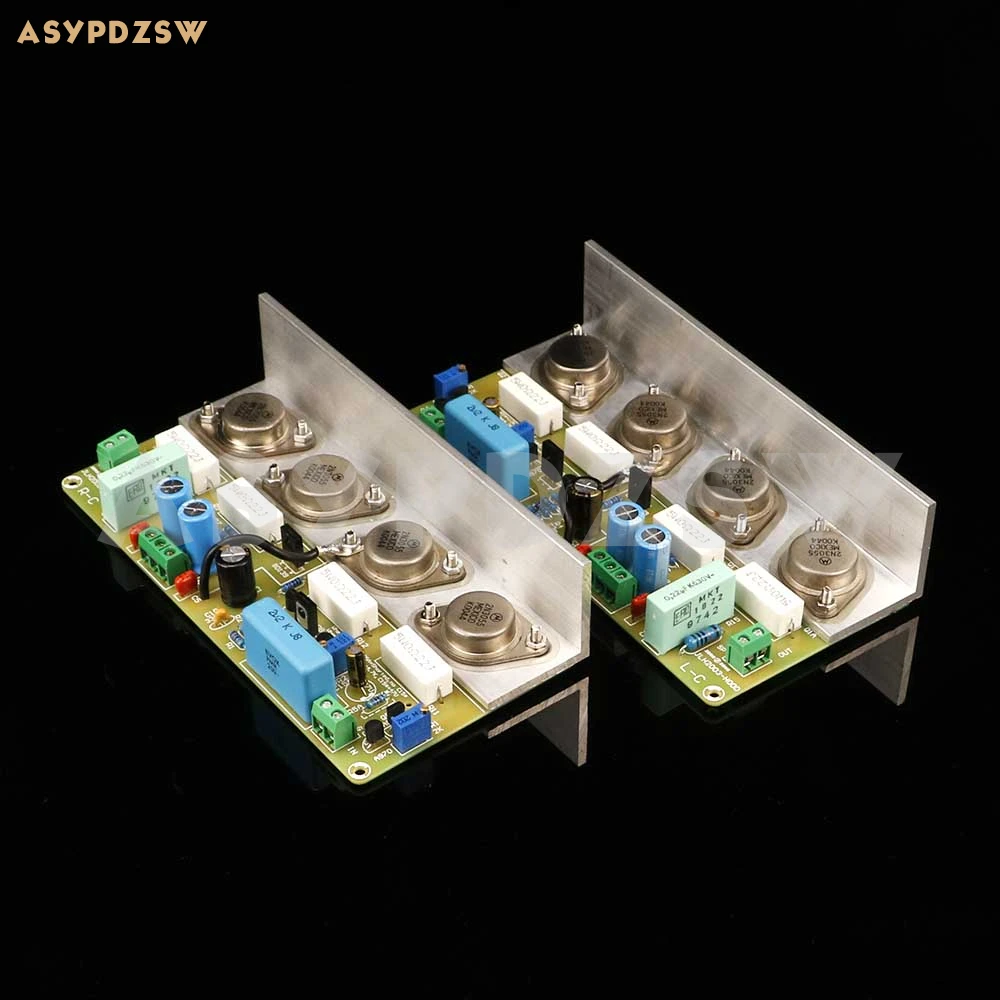

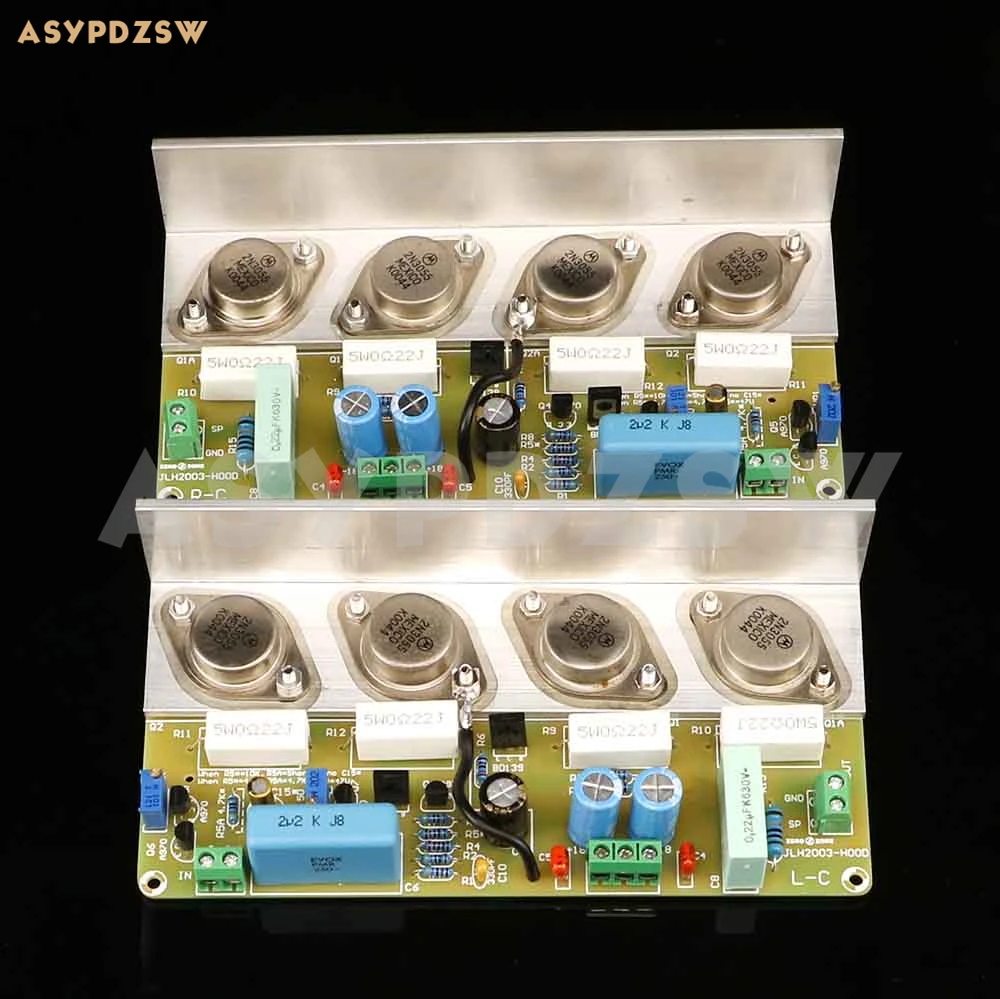

2-канальный усилитель мощности JLH2003 класса А, 22 Вт PCBDIY Kitготовая плата

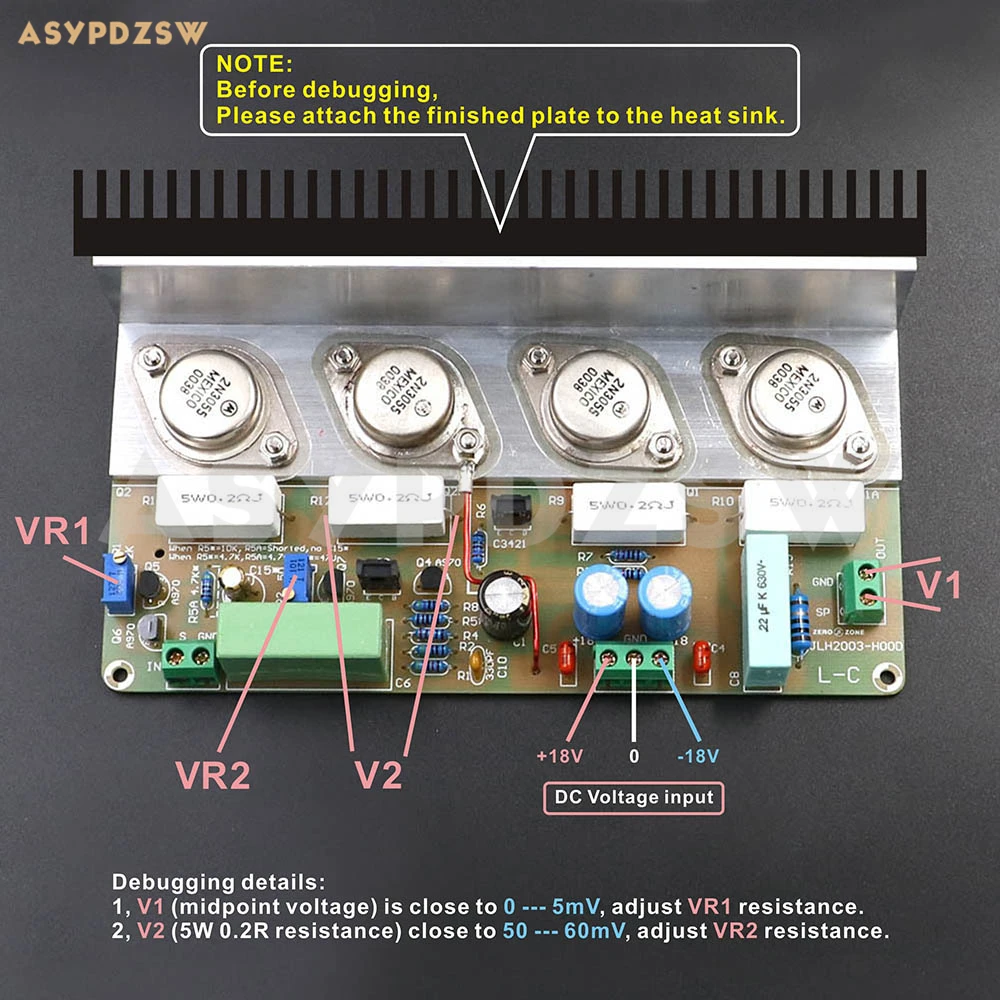

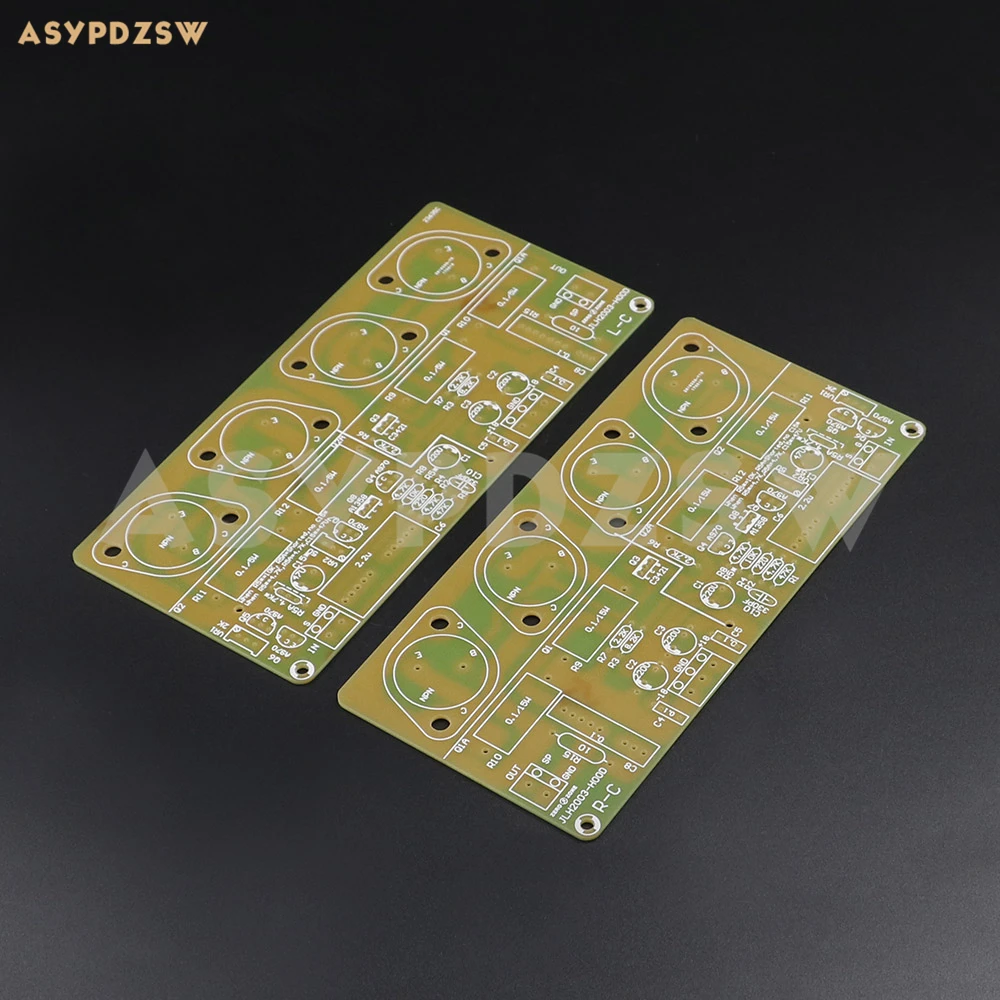

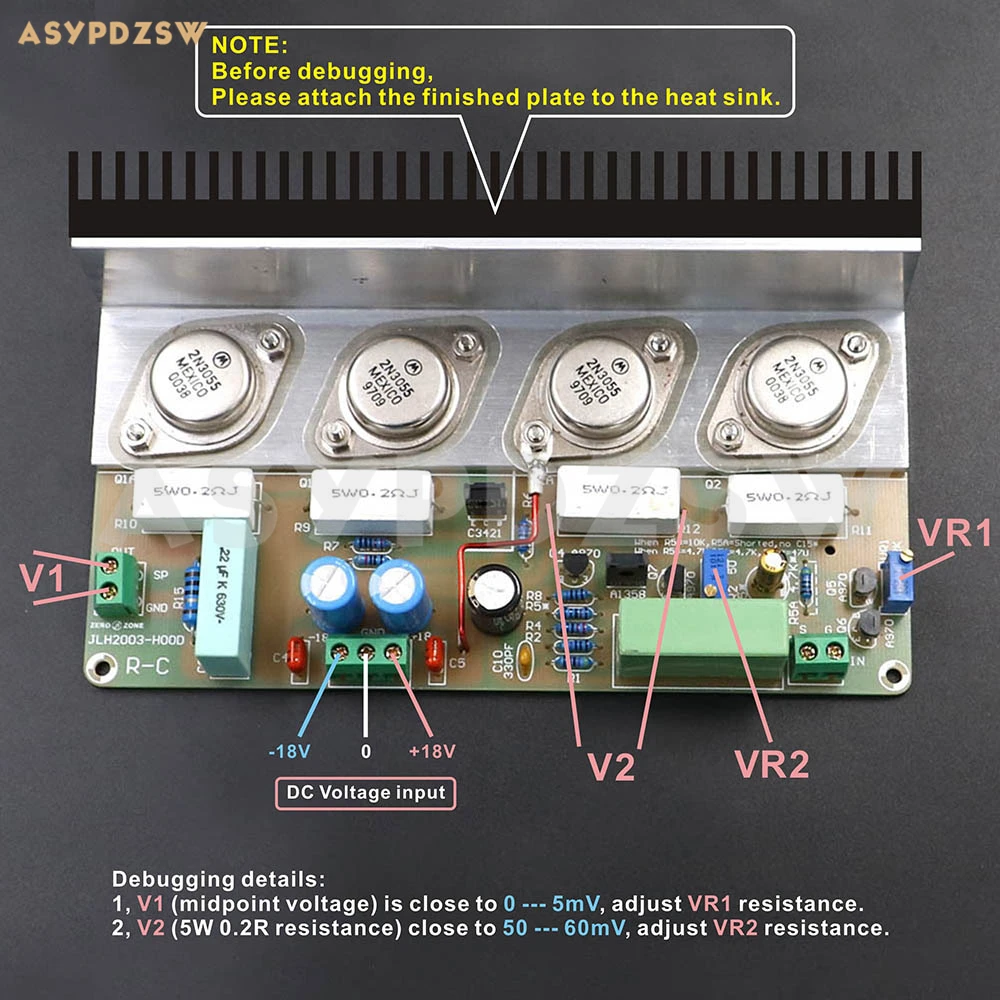

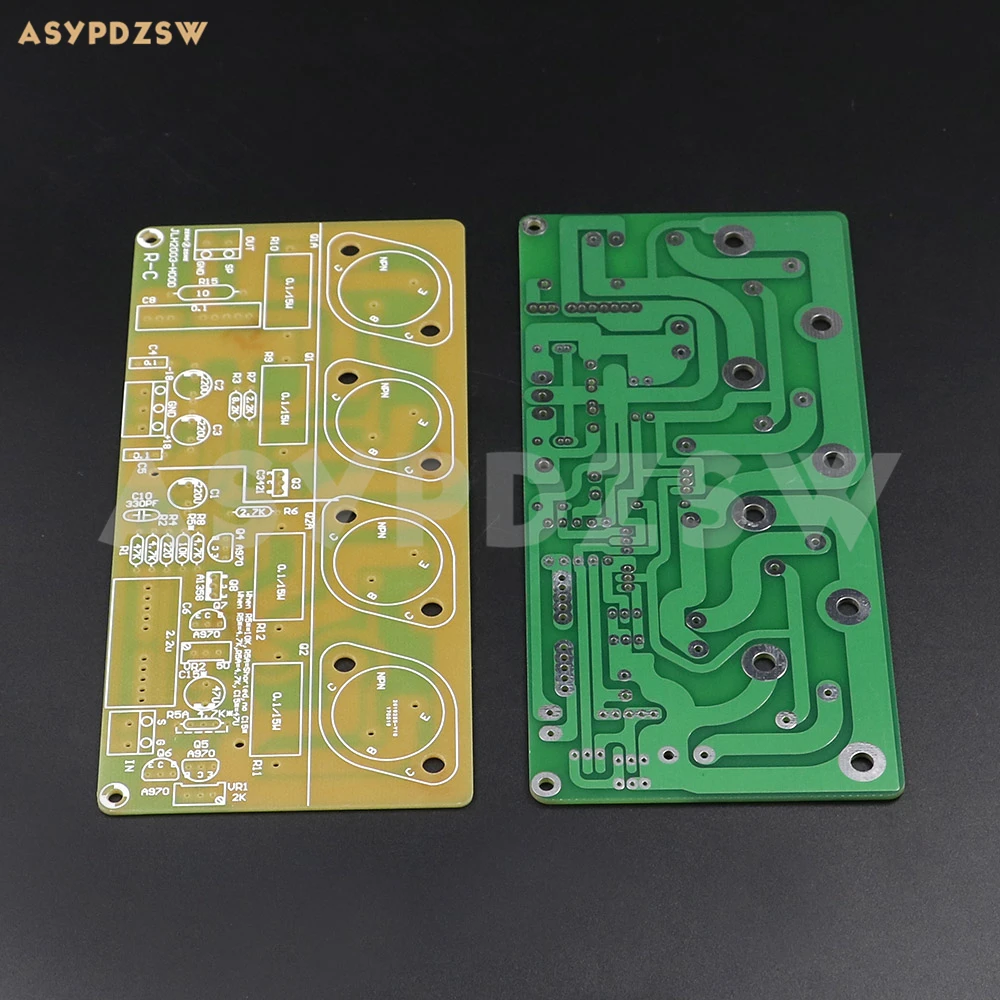

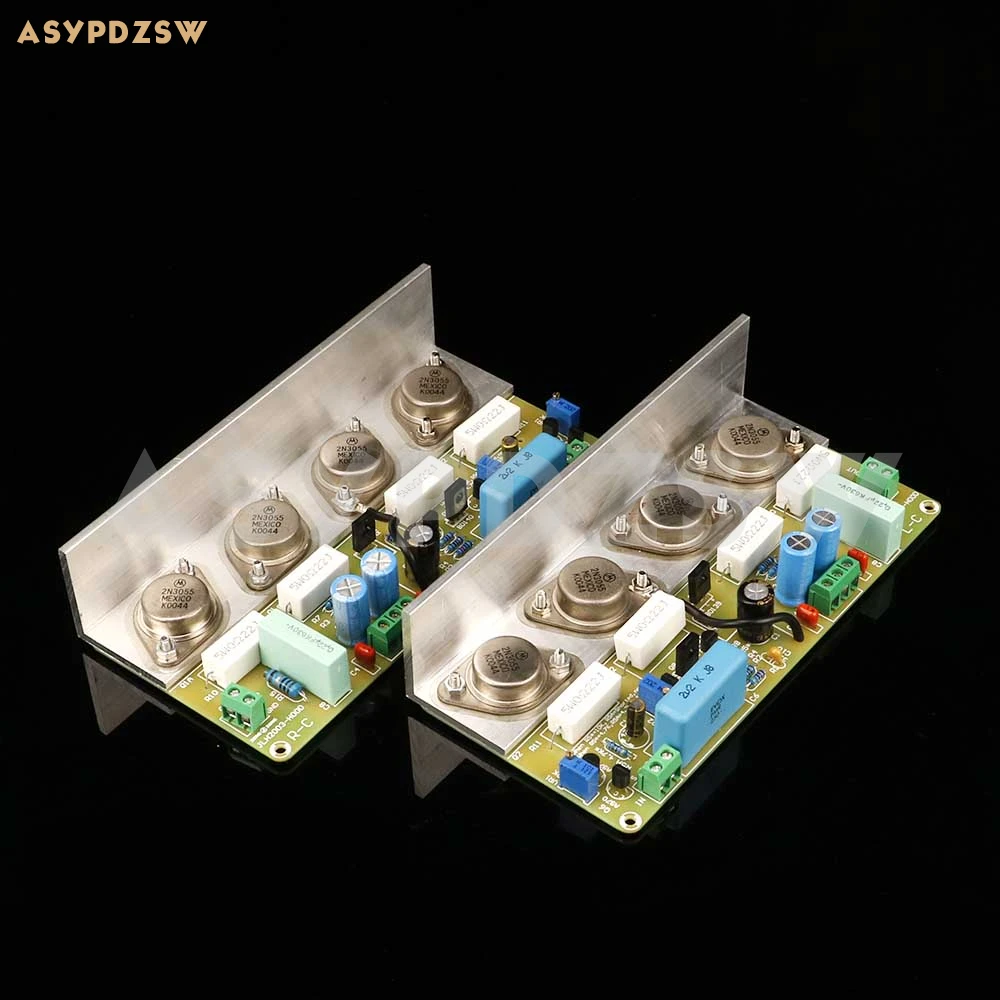

Описание:Вытяжка JLH2003 серии после JLH1969 после обновленной версии, с помощью одного блока питания JLH1969 для OCL двойного блока питания и увеличения параллельного подключения, максимальная выходная мощность 22 Вт (нагрузка 8 Ом) по сравнению с одним источником питания JLH1969, выходная частотная характеристика JLH2003 более Прямая (Из-за отсутствия выходной емкости муфты и влияния на кривую частотной характеристики).Увеличение цепи в 13 раз, подходит для производства усилителей мощности, усилителей наушников.Для наилучшего качества звука Каждая трубка задает ток покоя 1А, то есть излучатель цементного сопротивления (0.2R) на обоих концах перепада напряжения 100мв.Совет: 22 Вт Чистый усилитель мощности класса А, тепло довольно большое, перед подключением источника питания, пожалуйста, обратите внимание, чтобы увеличить большой радиатор охлаждения. (Угол фото алюминий используется только для подключения большого радиатора).Размер печатной платы: 156*75 ммРазмер угла алюминия: 35*35 мм * 3 мм (длина 156 мм)Входное напряжение, DC +/-18V(Пожалуйста, используйте трансформатор переменного тока 13 в-0--- 13 в 200 Вт (каждый канал) + плата питания выпрямителя)Выходная мощность: класс А 22 Вт + 22 Вт (нагрузка 8 Ом)

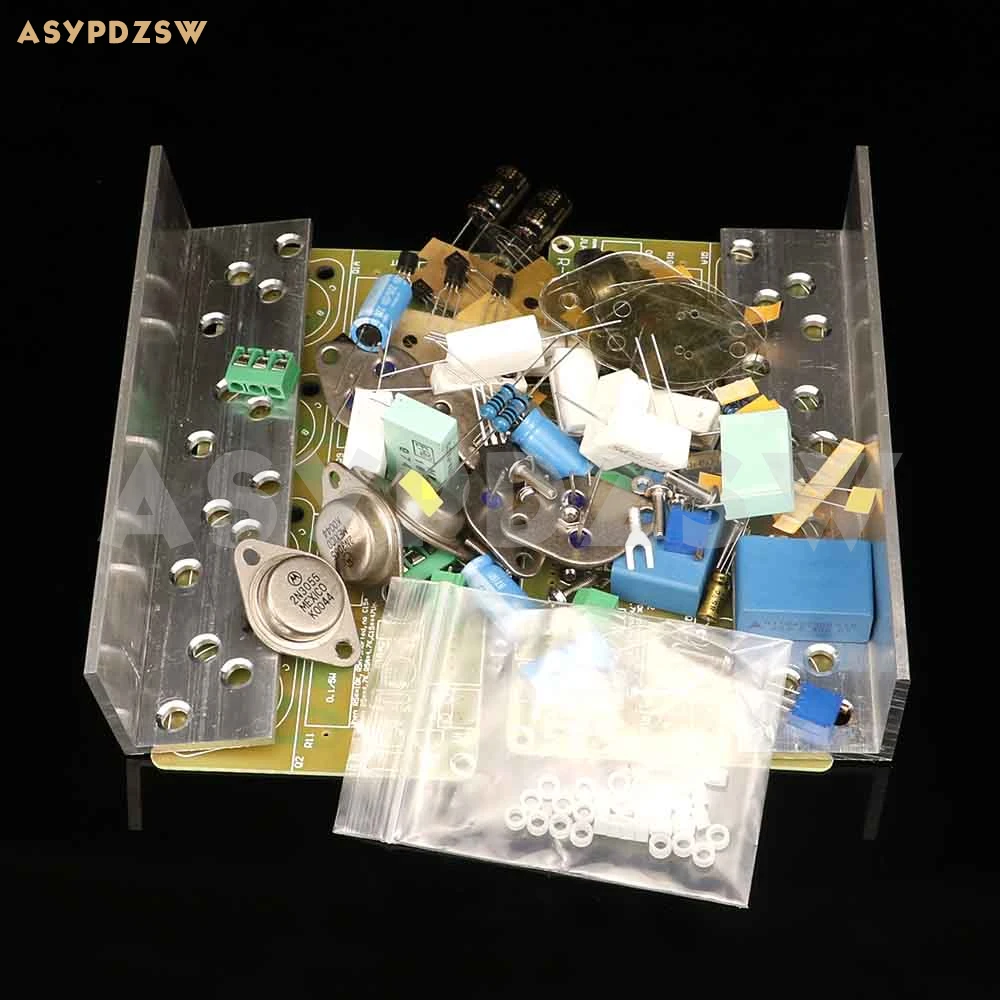

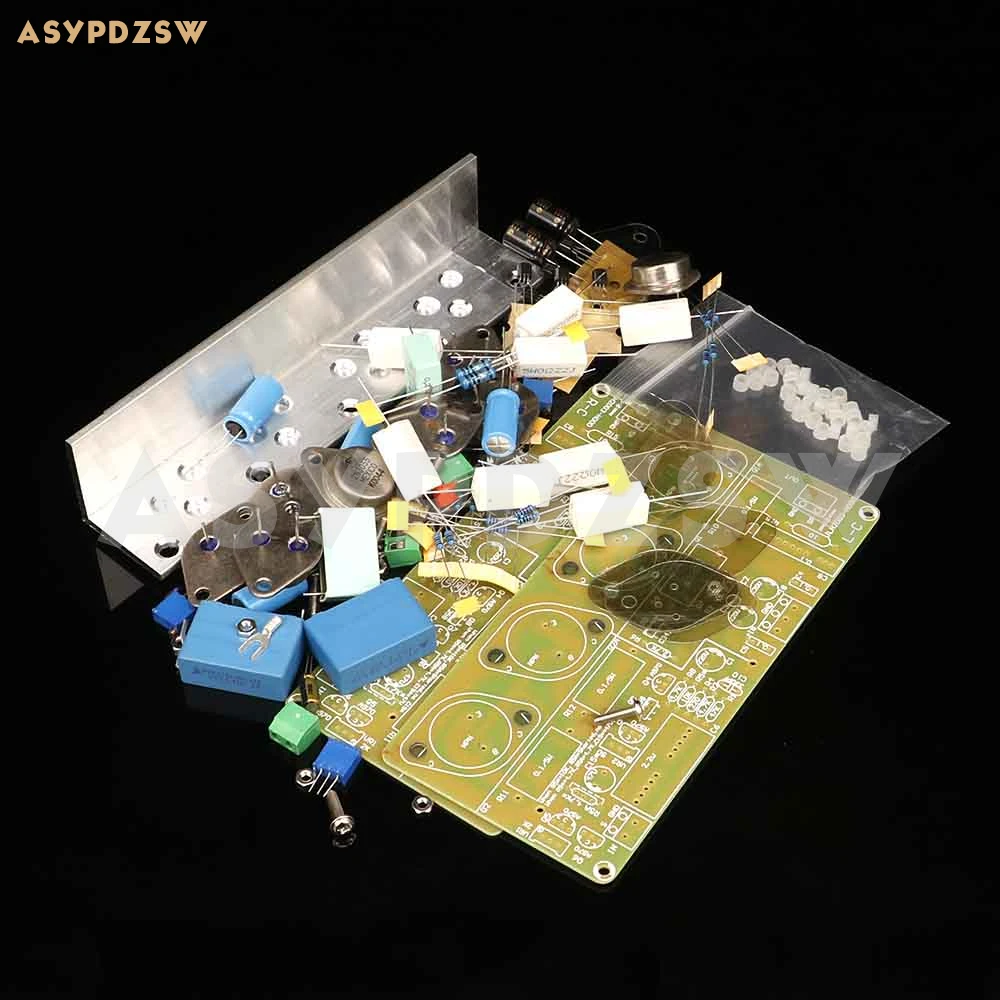

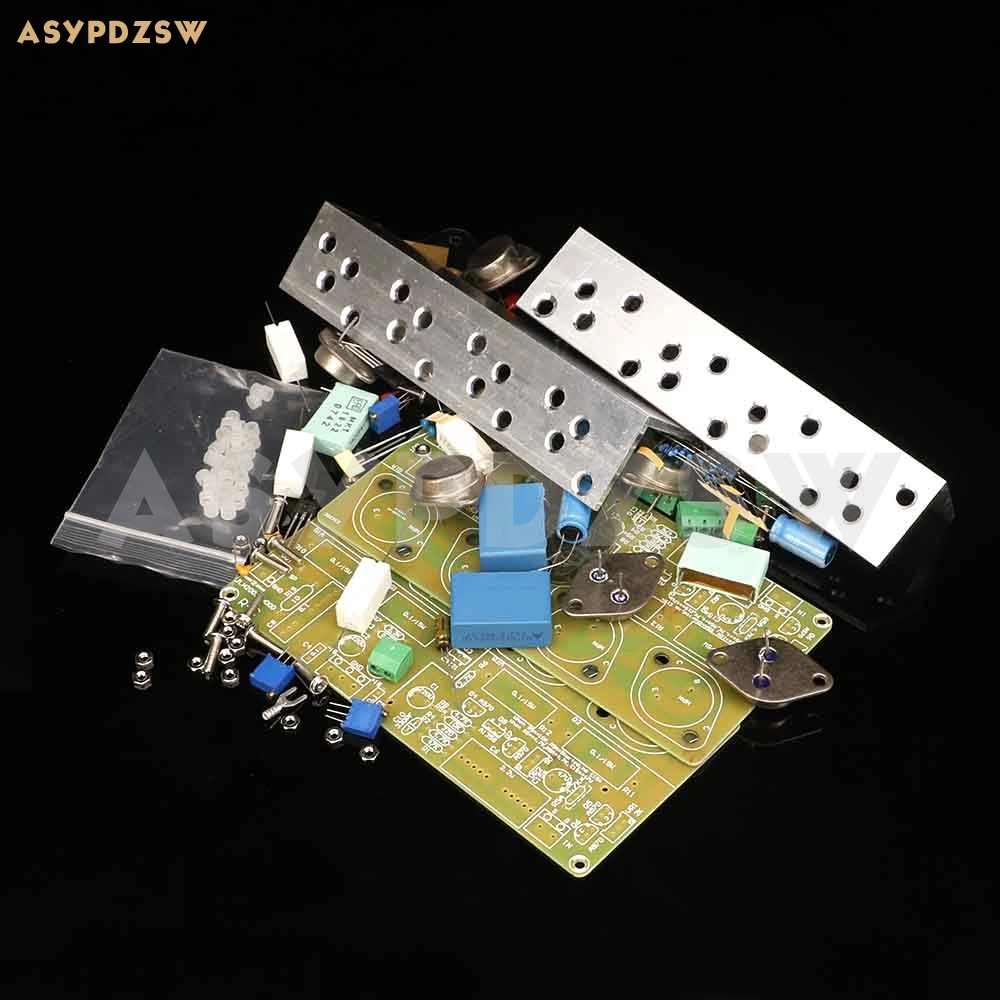

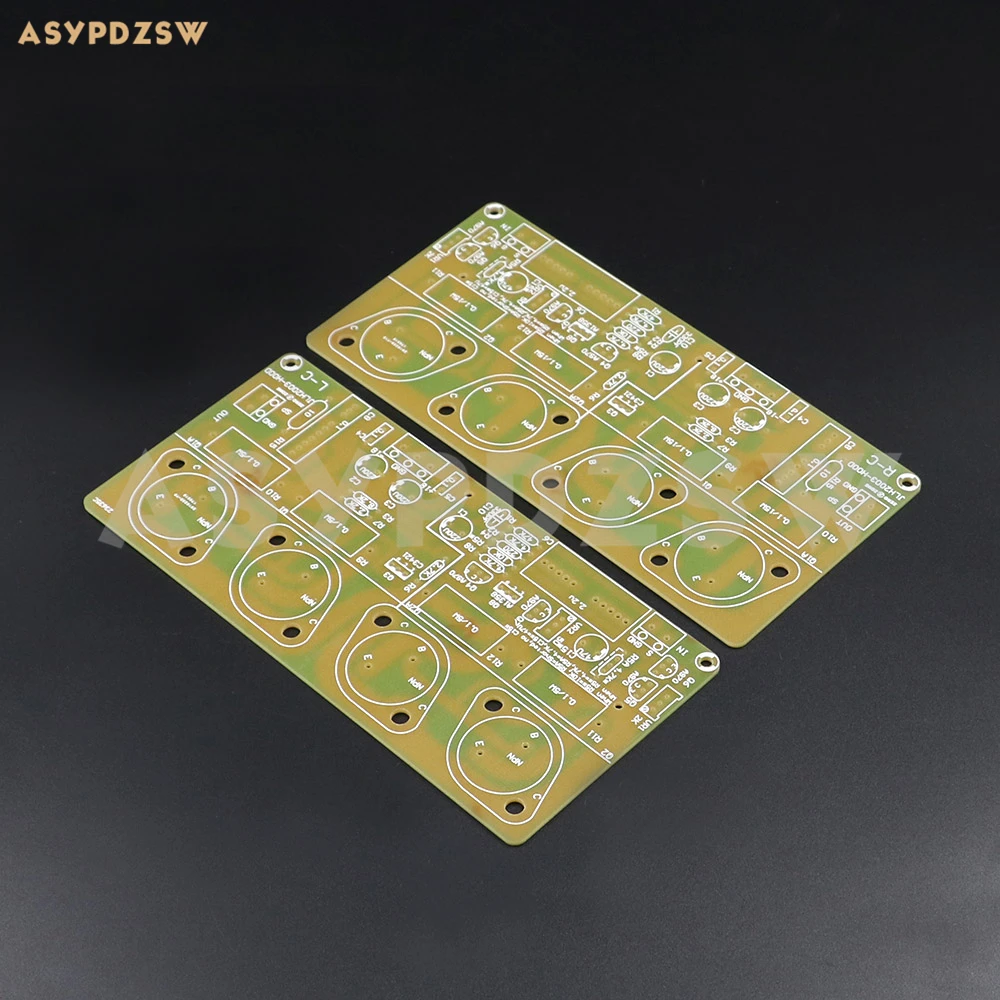

Примечание: у нас есть печатная плата, набор для самостоятельной сборки или готовая плата(Необязательно)
