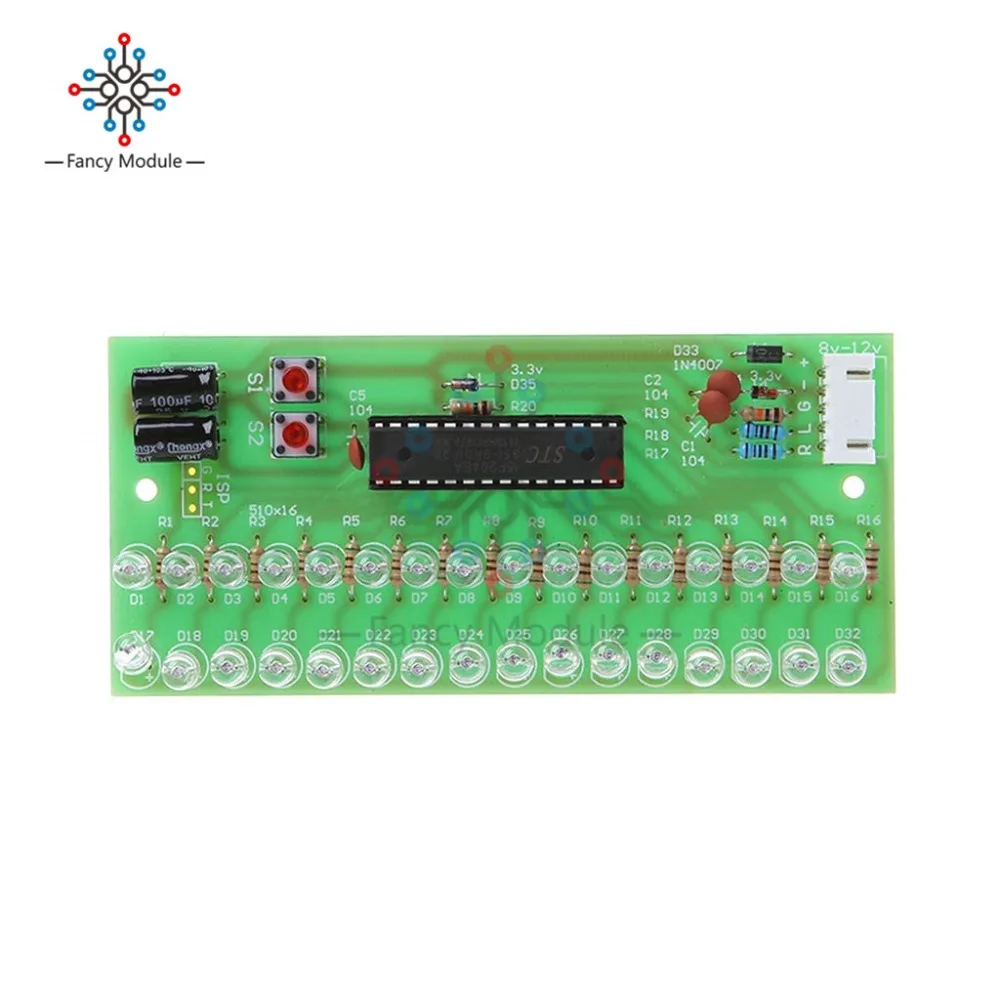

Регулируемый ЖК-дисплей MCU с диагональю индикаторный усилитель, 16 светодисветодиодный, двухканальная Зеленая лампа, постоянный ток 8 в до 12 В

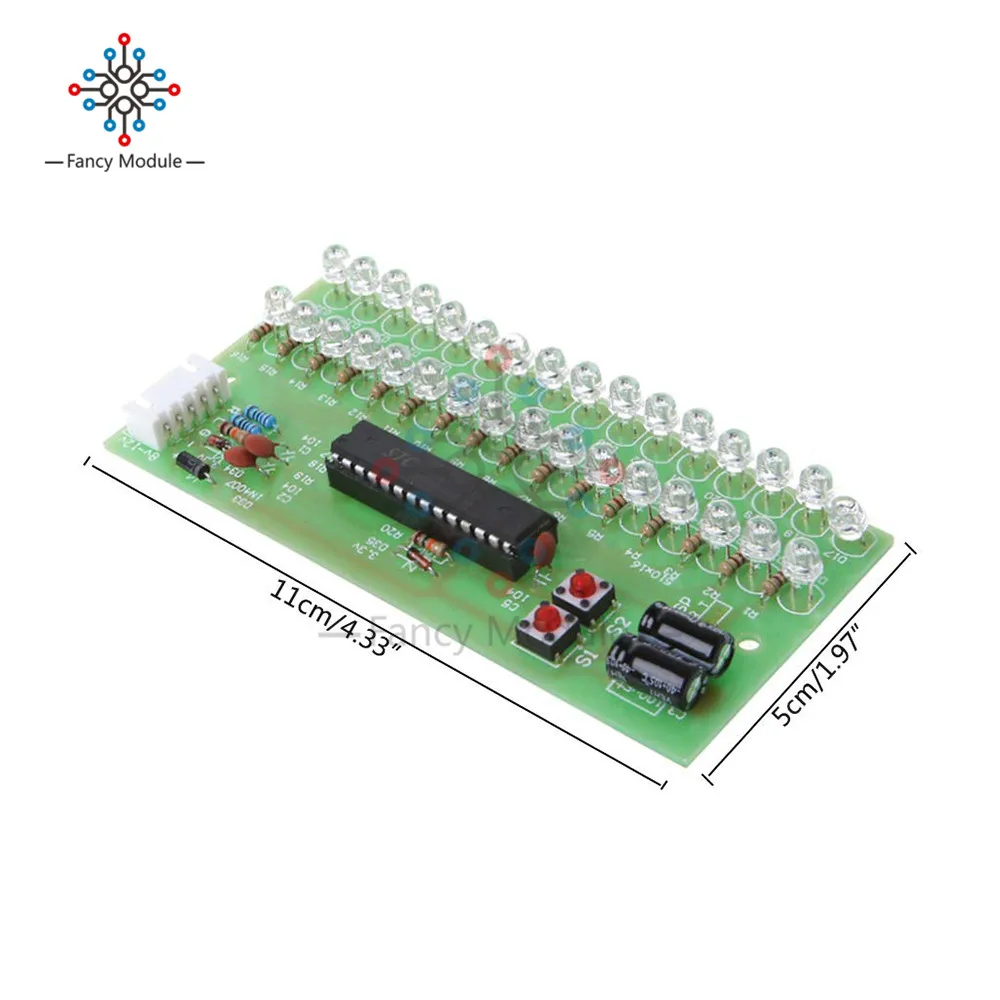

Описание: Размер: 50 мм x 110 мм Диаметр двух фиксированных отверстий: 3 мм расстояние: 100 мм Диапазон входного сигнала: минимальный 300 мВ. Макс. 5 в (не принимайте слишком сильный сигнал) Напряжение питания: от 8 В до 12 В постоянного тока Максимальный ток: около 70 мА Особенность: Две кнопки S1 и S2, длительное нажатие (более 1 секунды) и короткое нажатие (менее 1 секунды больше 0,2 секунд). Функция клавиш довольно проста. S1 в обычном режиме отображения Отрегулируйте интенсивность входного сигнала. Цикл, нажав уменьшить количество входных сигналов, согласно в итоге автоматически вернется в начало. S1 в режиме регулировки яркости нажмите на инкредно до самого высокого уровня яркости og. S2 в обычном режиме отображения, используется для выбора шаблона дисплея, один и тот же цикл конверсии одним нажатием, автоматический возврат к последнему первому. S2 в режиме регулировки яркости нажмите нижний уровень до самой низкой яркости. S2 в обычном режиме отображения, длительное нажатие войдет в режим регулировки яркости, S2 в режиме регулировки яркости, длительное нажатие сохранится и вернется в режим отображения нормальной яркости.

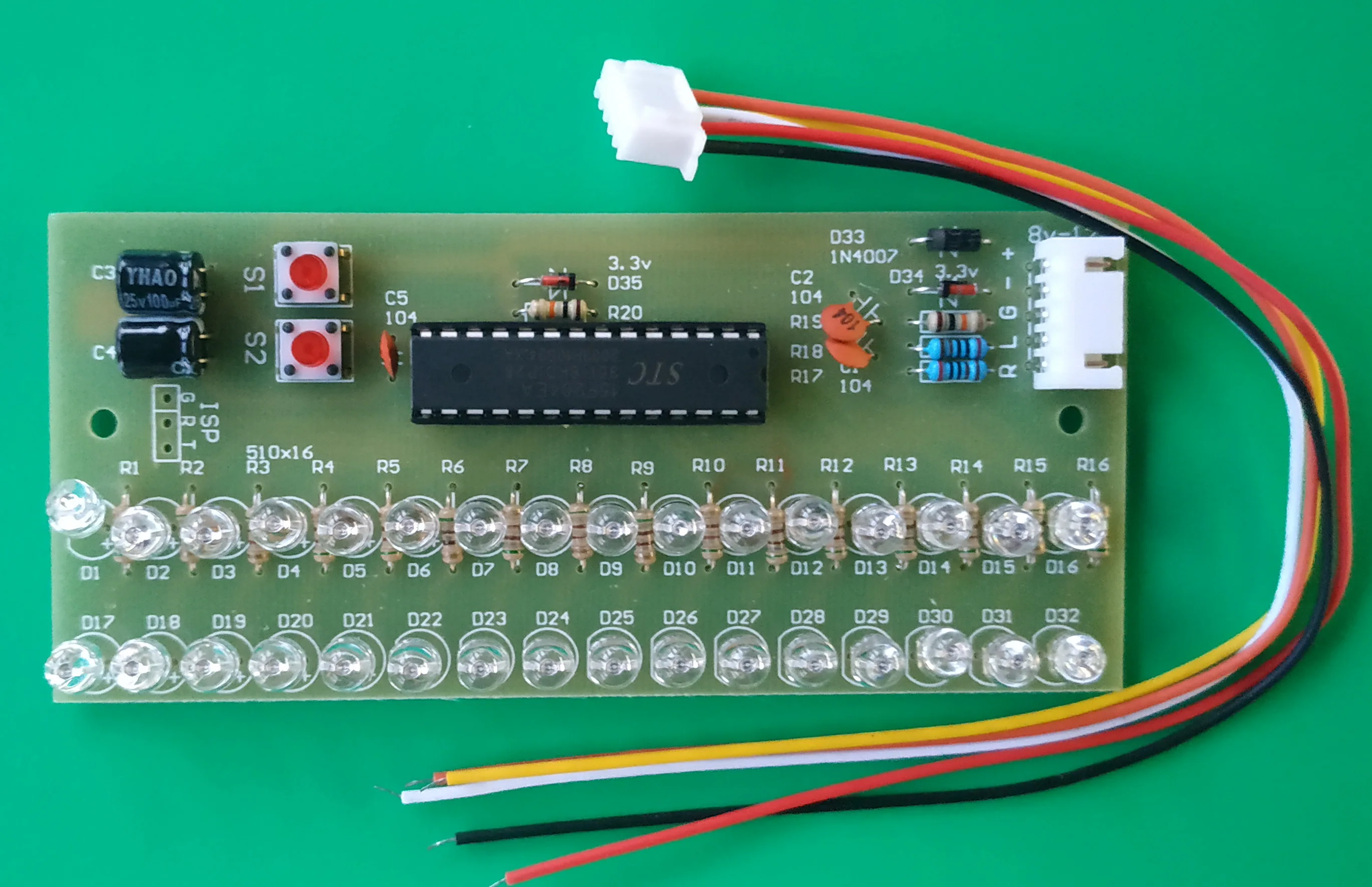

Меры предосторожности при проводке: 1. Нельзя использовать Питание переменного тока, не принимайте Высокое напряжение. 2, сила сигнала не слишком высока, сила сигнала на разъеме для наушников в общем предложении, не принимайте усилитель мощности выходной сигнал слишком сильный, это может привести к разрушению цепи. 3. Звуковой сигнал 3 линии-ярлык R L G, это правый канал сигналов, левый канал сигналов, сигнальный заземление (то есть печатная плата отрицательного источника питания)

Посылка

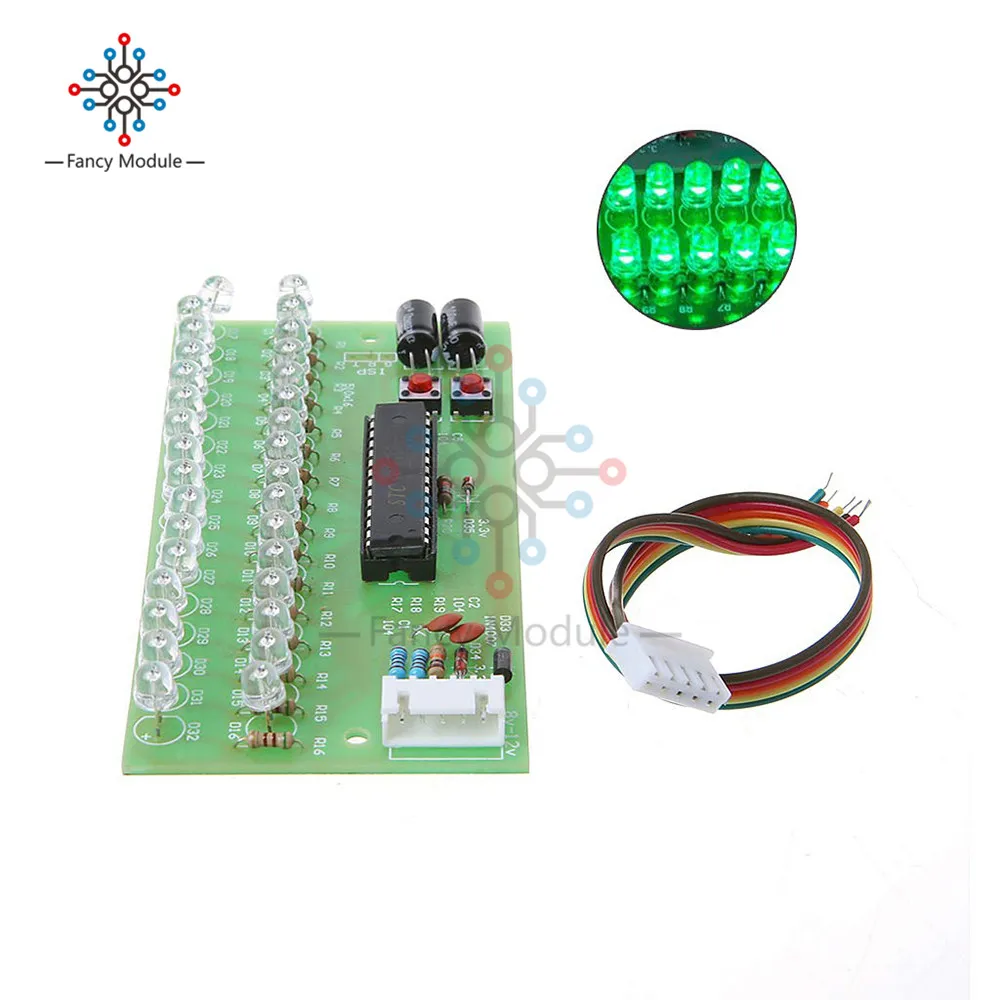

1 * MCU Регулируемый образец дисплея LED VU метр уровень индикаторный усилитель аудио 16 Светодиодный двухканальный зеленый светильник
