Набор «сделай сам» PIX PIX4 управления полетом ZD850 каркасный комплект M8N GPS Пульт дистанционного управления радиотелеметрия электродвигателя с электронным регулятором хода (ESC) реквизит для RC с 6-осевым самолетПримечание: Продукт является DIY версией, в разобранном комплекте и без руководства, пожалуйста, примите это во внимание перед заказом.
Наш техник поможет клиенту сварить некоторые проводки для ESC и мы проверим все электронные детали перед отправкой.
Если есть какие-либо технические вопросы, пожалуйста, сообщите нам, но не открывайте спор и не оставляйте отрицательный отзыв.
Примечание: товар не включает батарею!

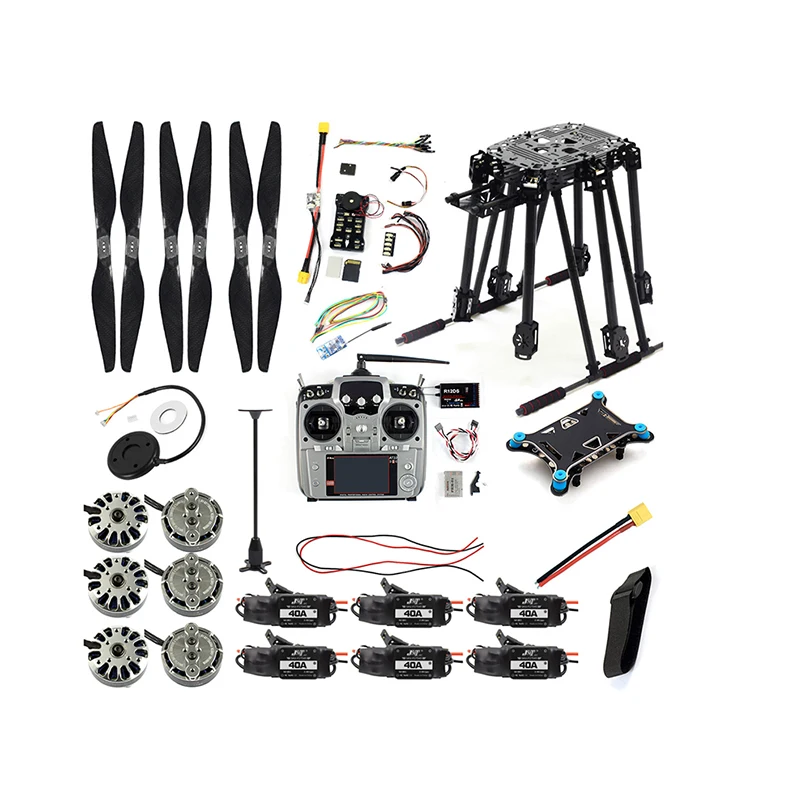

Список продуктов:

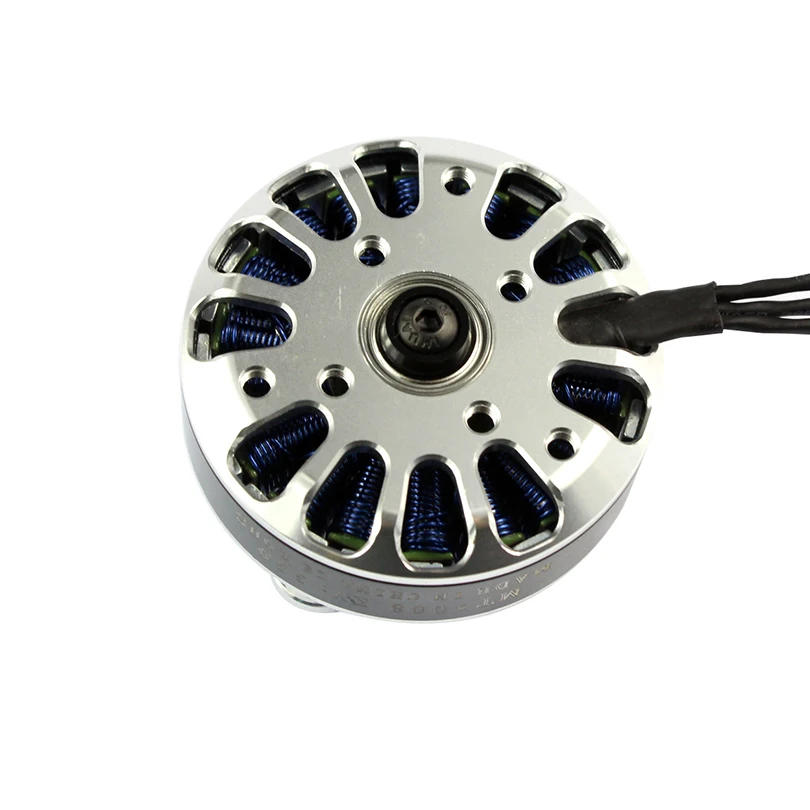

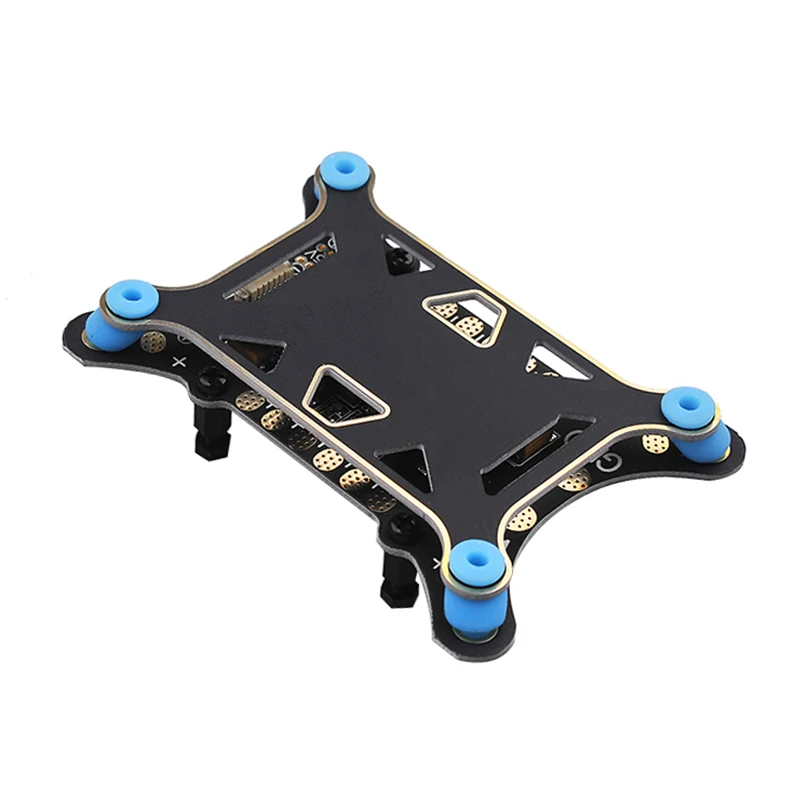

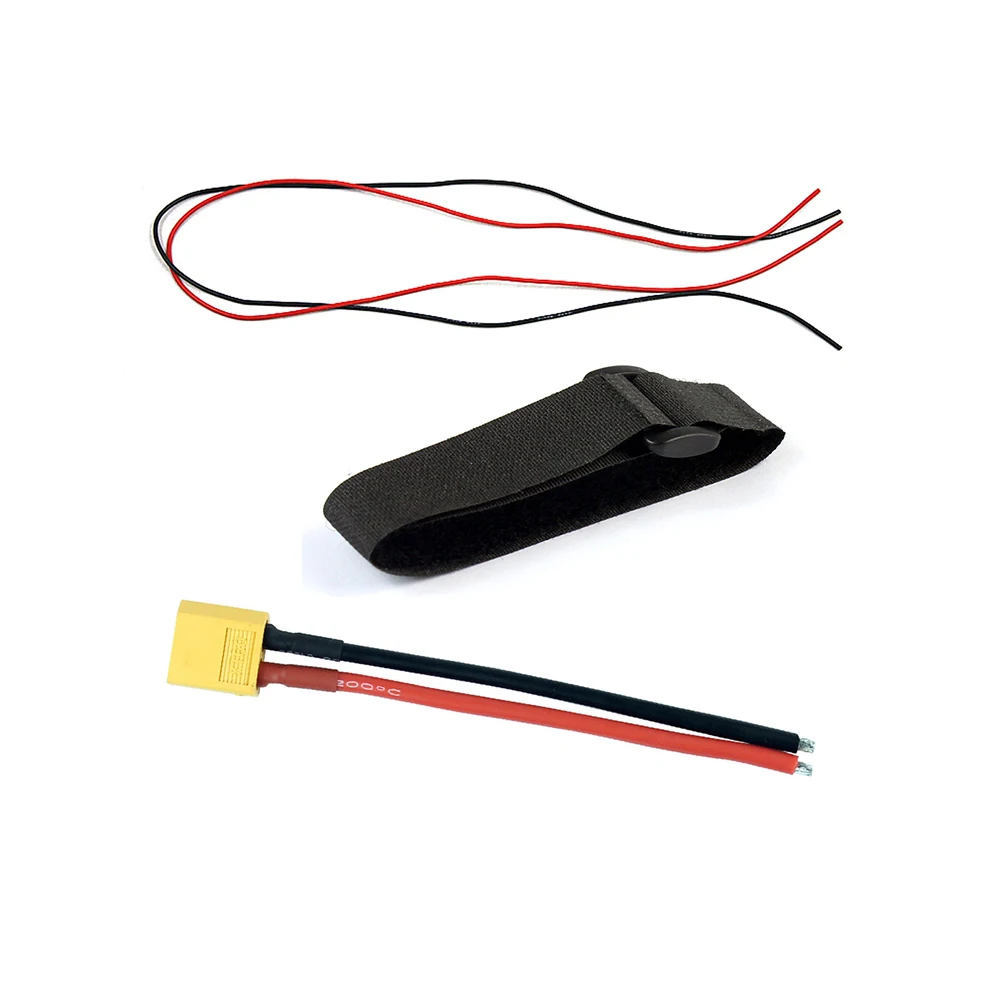

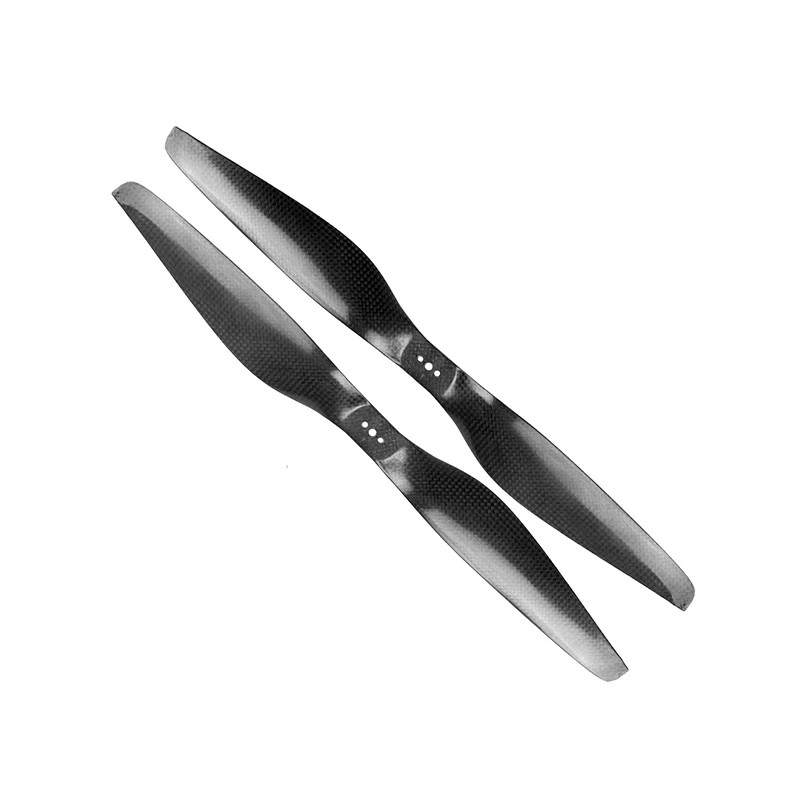

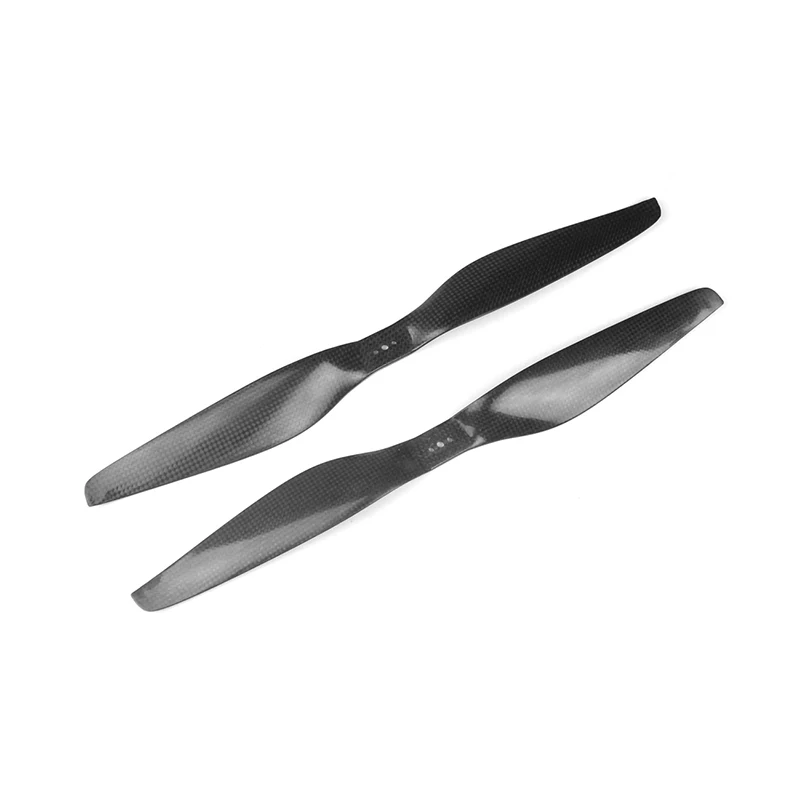

1.ZD850 полный комплект рамы из углеродного волокна с неплавным шасси складной рычаг * 12.Tarot 4008 330KV многоосевой бесщеточный мотор * 63.Hobbywing XRotor 2-6S Lipo 40A бесщеточный ESC * 64,5 в 1 амортизационная пластина интегрированный силовой модуль * 15. Пропеллеры из углеродного волокна с тремя отверстиями 1555 CW CCW * 3 пары6.Pixhawk PX4 автопилот PIX 2.4.8 Контроллер полета 32 бит ARM * 17. Мини M8N GPS модуль NEO-M8N GPS * 18. CNC GPS анти-помехи антенна держатель Стент чехол * 19. Беспроводная WIFI радио Телеметрия заменяет традиционную телеметрию 3DR для мобильного телефона компьютера * 110. Радиолинк AT10 II 2,4 ГГц 10CH с R12DS приемником RC передатчик * 111,1 М черный и красный 16AWG кремниевый провод Соединительный провод * 312. 4X крюк и петля крепежная лента * 113.XT60 мужской с 14AWG провода 10 см * 1Контроллер полета PIXHAWK PIX PIX4 --------

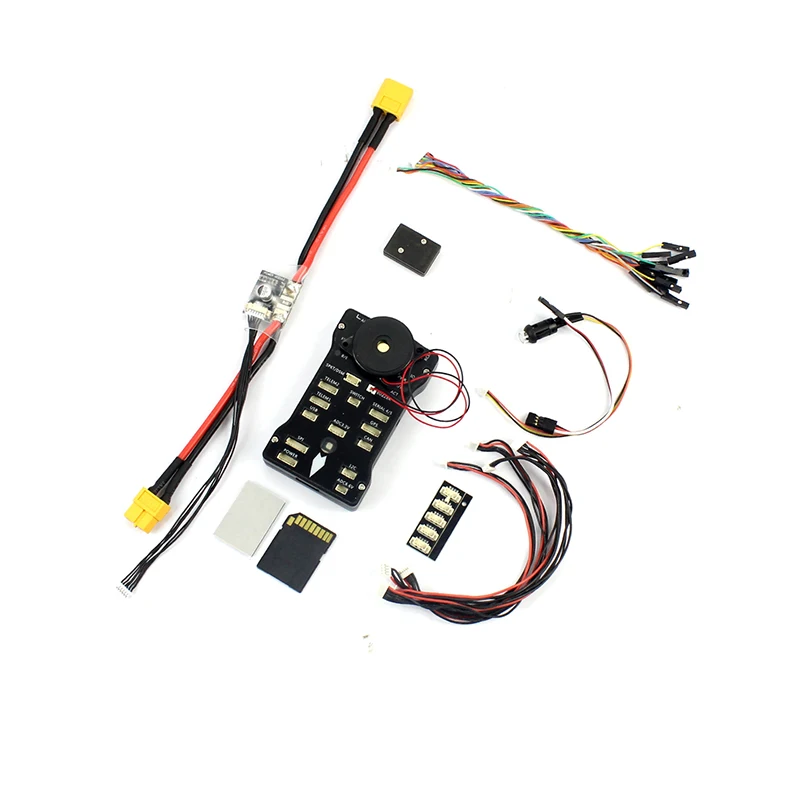

Особенности:
1. Продвинутая 32-битный ARM CortexM4 высокопроизводительный процессор, может работать NuttX RTOS операционной системы в режиме реального времени;
2,14 ШИМ/сервопривод;
3. Интерфейс шины (UART, iec, SPI, CAN);
4. Интегрированный резервный источник питания и сбой резервного контроллера, главный контроллер не может переключиться на резервный контроль;
5. Обеспечивает автоматический и ручной режим;
6. Обеспечивает резервный вход питания и функцию аварийного переключения;
7. Многоцветные светодиодные лампы;
8. Обеспечивает многоцветный интерфейс зуммера;
9. Micro SD записывает данные полета;
Аппаратные средства параметры:
Процессор
1,32 бит 2 м флэш-памяти STM32F427 Cortex M4 с аппаратным процессором с плавающей точкой
2. Частота: 168 МГц, 256K RAM
3,32 бит STM32F103 резервный сопроцессор
Датчик
1.L3GD20 3-осевой цифровой 16-бит гироскоп
2. LSM303D 3-осевой 14-bit Ускорение/магнитометр
3.MPU6000 6-осевой акселерометр/магнитометр
4.MS5611 Высокоточный барометр
Интерфейс
1,5 UART 1 совместим с высоким напряжением, 2 с аппаратным управлением потоком
2,2 может
3. Спутниковый приемник Spektrum DSM / DSM2 / DSM-X
4.Futaba SBUS совместимый вход и выход
5. Вход PPM сигнала
6. Вход RSSI (ШИМ или напряжение)
7.I2C
8.SPI
9.3.3 и 6,6 VADC входы
10. Внешний интерфейс MICRO USB

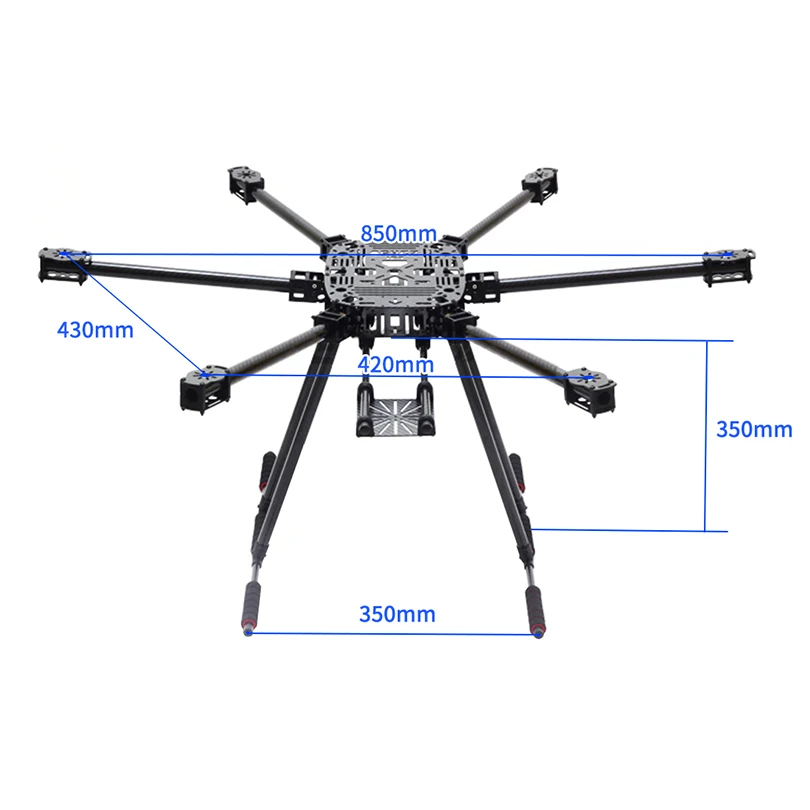

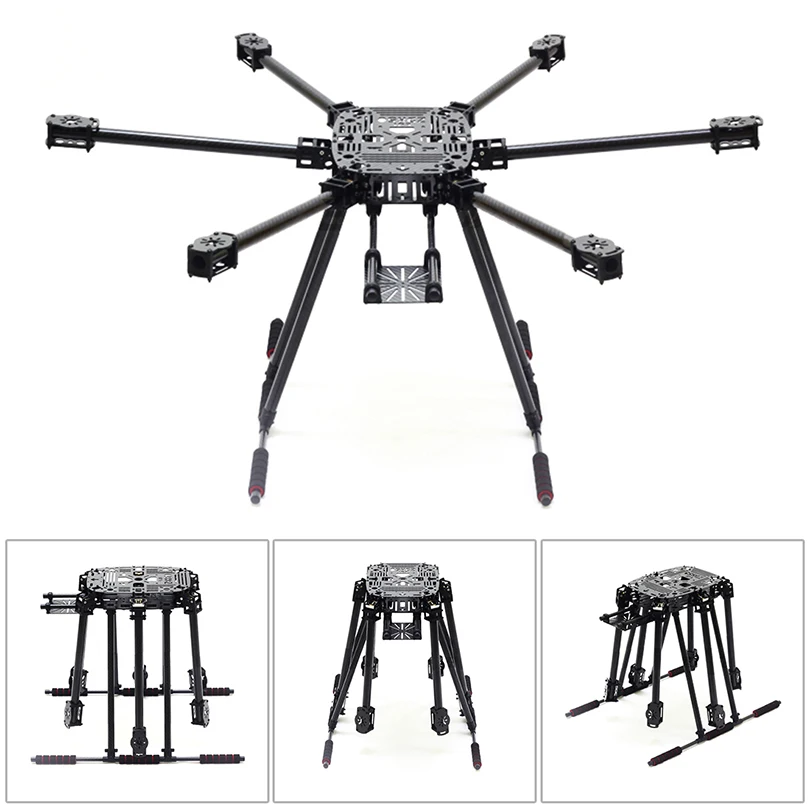

------ Набор рамок ZD850 --------Рука с перевернутой силой 5 °, чтобы играть до экстремального, большего диаметра 20 мм углеродная трубка. Алюминиевый складной, нейлоновый зажим (затянутый зажим) 8 отверстие для крепления двигателя, совместим с большим количеством двигателей. Моторный блок Диагональ колесная база составляет около 850 мм, максимальная поддержка 16-дюймовый шпилька для затвора. Размер Центральной пластины 245 мм * 180 мм больше места, Высота средней пластины около 35 мм. Головка крючка с 10*330 мм длинной углеродистой трубкой, может быть свободно растягиваться по длине, которую вы хотите, с пористой битовой PTZ доской. Штатив диаметром 16 мм из углеродистой трубки, высота 350 мм, тренога 500 мм, более стабильная площадь заземления. Штатив с двойной трубкой из углеродного волокна в качестве поддержки, несет силу более 50 кг.Параметры:20 мм карбоновая трубка16 мм + 10 мм штатив из углеродистой трубки3,0 мм Центральная пластина Боттона1,5 мм верхняя Центральная пластинаАлюминиевый сплав складной штукНейлоновый Зажим для труб из смешанного углеродного волокнаПластиковое Крепление для штатива (усилие 50kg)Вес без упаковки составляет около 1210 г-------------- Щеточный электронный регулятор скорости Hobbywing 40A ESC --------------
Особенности:
1,1 ротор выделенной программы, быстрый отклик дроссельной заслонки, за пределами различных типов программного обеспечения с открытым исходным кодом;
1,2 Специально оптимизированная прошивка дискового двигателя, двигатель имеет очень хорошую совместимость;
1,3 высокоинтеллектуальная, Адаптивная способность, чрезвычайно проста в использовании;
1,4 сигнальная линия дроссельной заслонки-это витая пара, медный провод для уменьшения перекрестного сигнала, генерируемого внутри передачи, так что более стабильный полет;
1,5 поддерживает частоту обновления до 621 Гц до сигнала дроссельной заслонки, совместима с различными режимами управления полетом (Примечание: более 500 Гц сигнал дроссельной заслонки-это все нестандартные сигналы)
1,6 использовать специальный чип драйвера MOSFET, производительность и стабильность далеко за пределами цепи вождения с дискретными компонентами, построенными
1,7 ультранизкое сопротивление MOSFET, сильное сопротивление токовой емкости;
1,8 Изысканный пластиковый чехол с высокой яркостью светодиодных навигационных огней
1,9 передача питания поставляется на задней панели микропереключателя DIP для установки светодиодных навигационных огней вкл/выкл, светодиодного цвета, в угол поворота руля и мотор.

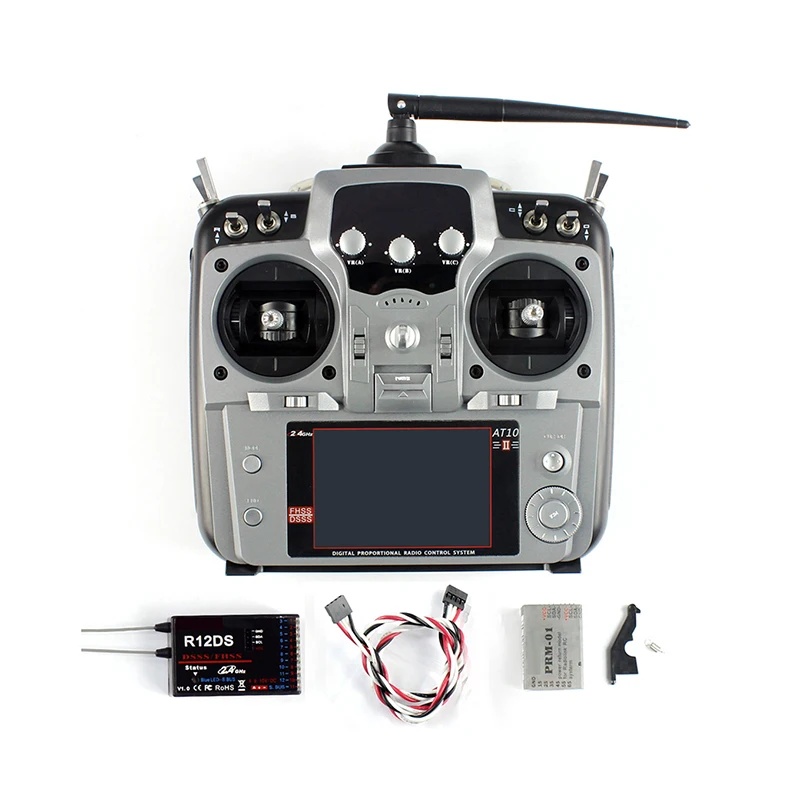

---------- Радиолинк 2,4G 10CH пульт дистанционного управления ---------
Особенности:
Многофункциональная система дистанционного управления, в том числе вертолет, самолет и ползунок три типа летающих машин и пять моделей, покрывают почти каждую популярную модель, вы можете лететь любую модель с помощью этого радио.
Цветной экран 3,5 дюйма Разрешение 320 × 480, четкое меню дисплея и графиков.
Большое расстояние управления: 1,1 км на земле, 2 км в небо.
Модуль обратной связи расширения, пользователи могут получить детали самолета в режиме реального времени.
Сделайте очень четкий и точно выходной результат.
Быстрое время отклика всего 3 мс на работу, быстрее, чем другой передатчик 20 мс, даже десять каналов также позволяют вам почувствовать это.
Высокое разрешение канала достигает 4096,0.25us в разрешении пусть все сервоприводы сохраняют спокойствие.
Сильный анти-прыжки, технология DSSS (прямой последовательный спектр).
Невероятная цена, высокое качество, как супер, и более точно, более быстрый ответ, более высокое разрешение, один и единственный анти-прыгающий DSSS технологии. Действительно достойно иметь его.
Технические параметры:
1. Размеры: 18 × 9,5 × 22 см;2. Вес: 0,95 кг;3. Частота: 2,4 ГГц ISM диапазон (2400 МГц ~ 2485 МГц);4. Режим модуляции: QSPK;5. Полоса пропускания канала: 5,0 МГц;6. Широкий спектр: DSSS;7. Отбраковка прилегающего канала:>38 дБм;8. Мощность передатчика: <100 мВт (Тестирование PCB),<20 дБм (3 метра испытания воздуха);9. Рабочее напряжение: 8,6 ~ 15 В;10. Рабочий ток:<95 мА;11. Расстояние управления: 800 метров земли;12. Канал: 10 каналов, 8 ~ 10 каналов настраиваются;13. Совместимая модель: включает в себя все 120 градусов и 90 градусов вертолет, все фиксирующие крыло и планер, пять летающих моделей;14. Модель симулятора: Под моделью симулятора действие передатчика выключить, изменить на энергосберегающую модель;15. Экран: 16 красочных экранов, размер 78 × 52 мм, 320*480 пикселей.

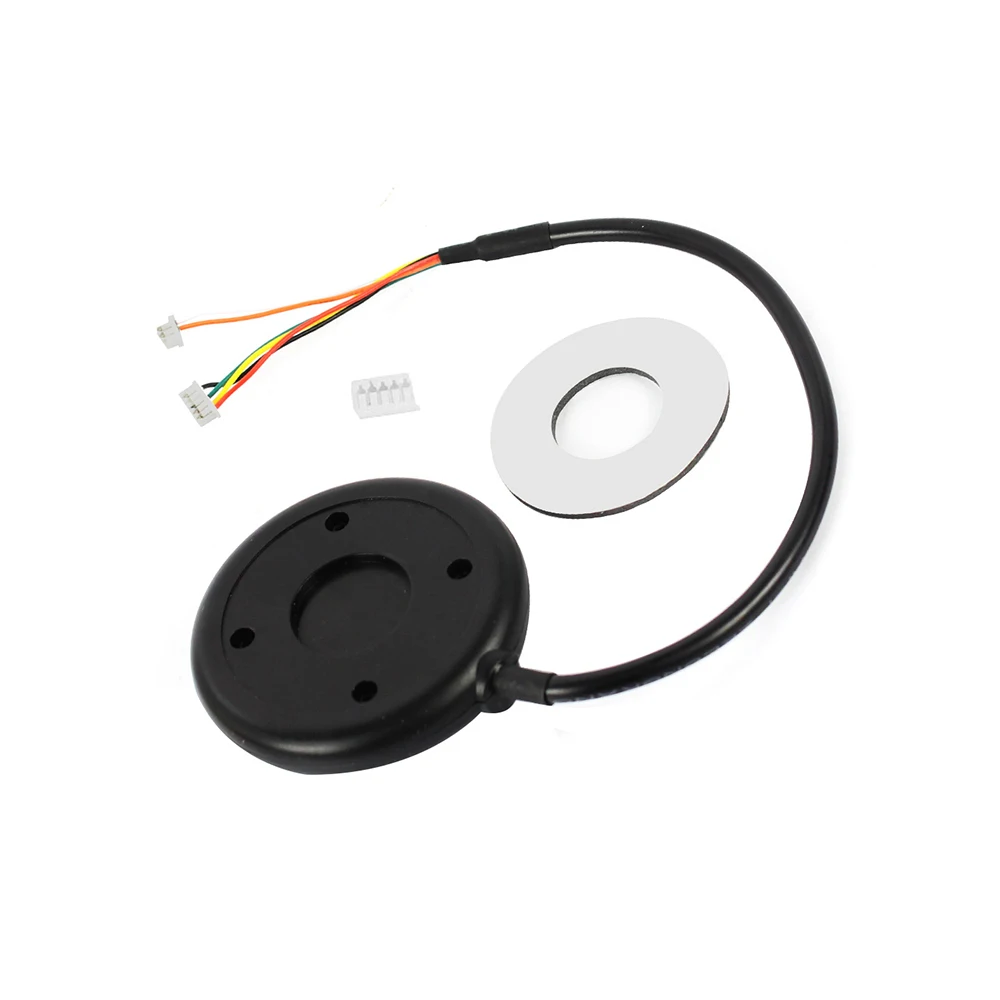

GPS M8N GPS модуль -----------

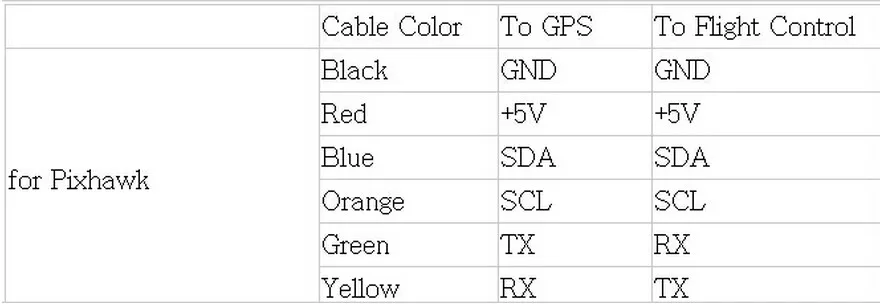

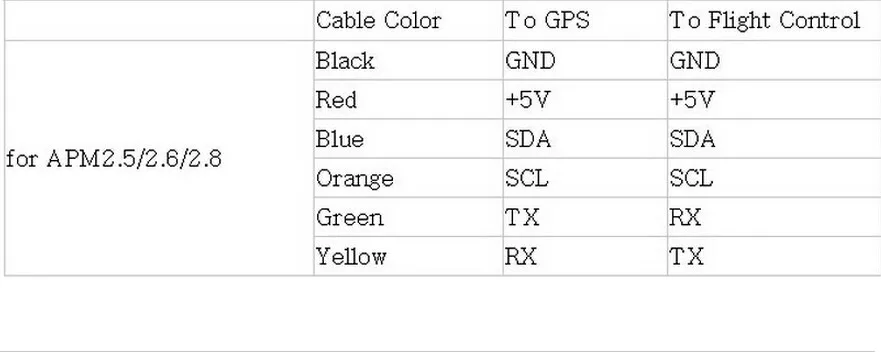

Изменение проводки как показано:
Новый Лучший GPS опционально для APM, Pixhawk,CC3D,SP Racing F3,Naze32 и flip32. NEO-M8N будет лучшим выбором для контроллера с открытым исходным кодом с супер высокой точностью и быстрой эффективностью поиска звезды.
Этот NEO-M8N GPS использует оригинальные импортные чипы M8N и оптимизирует Функциональный модуль, со встроенным, частота обновления увеличена до 10 ГГц
Скорость поиска звезд и количество изменены, поддерживает Европейский Galileo, русский ГЛОНАСС, японское маленькое солнце, китайский BDS. Модуль поддерживает GPS + BDS + SBAS или GPS + GLONASS + SBAS
Советы: при получении M8N, из-за больших изменений местоположения, пожалуйста, поставьте на открытой местности на 1 ~ 2 часа. Используйте его после загрузки Ephemeris и стабильное положение.
Спасибо, что выбрали наш товар. Нам можно доверять. Сообщите, если у вас есть какие-либо вопросы и мы сделаем все возможное, чтобы помочь вам.
