Плата Waveshare Core407Z STM32F407 STM32 ARM Cortex-M4, с полной IOs

Обзор

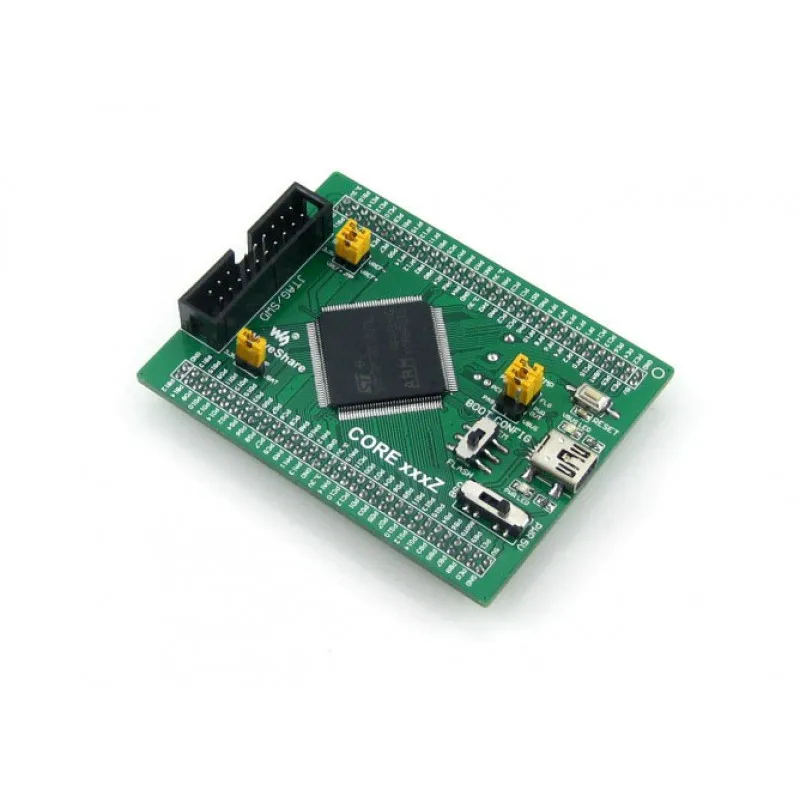

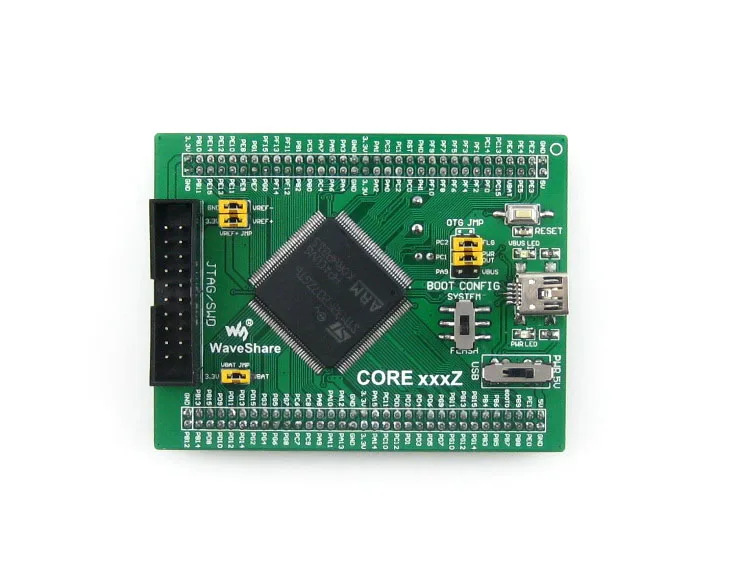

Core407Z-это небольшая макетная плата STM32, которая оснащенаSTM32F407ZxT6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к работе системы Core407Z интегрирует интерфейс связи USB, интерфейс программирования/отладки JTAG/SWD, тактовую схему, управление питанием USB, выбор режима загрузки и т. д.

Кроме того, контактные разъемы на задней стороне позволяют подключить Core407Z к вашей плате приложения и выступать в качестве основной схемы MCU в вашей системе. ВсеПорты ввода-выводаДоступны на штырьковых заголовках, а шаг заголовка разработан как2,00 мм.

Что на борту

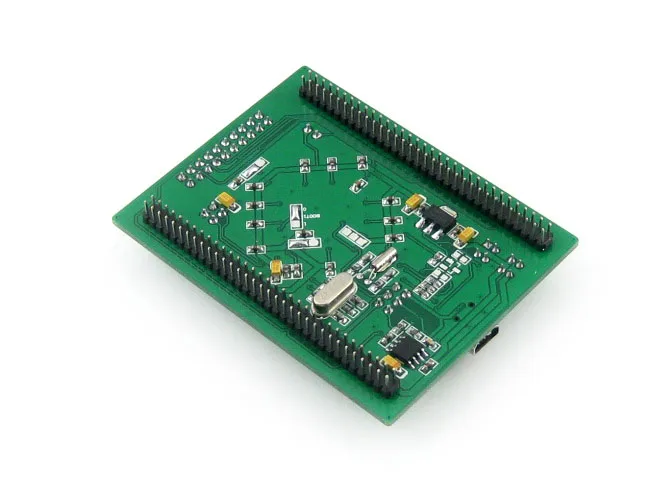

STM32F407ZxT6 (STM32F407ZET6 по умолчанию):Высокопроизводительный микроконтроллер STM32, который отличается: Ядро:Cortex-M4 32-битный RISC Особенность:Полный набор одноциклических инструкций DSP Рабочая частота:168 МГц, 210 Дмитров/1,25 Дмитров/МГц Рабочее напряжение:1,8 в-3,6 В Посылка:LQFP144 Воспоминания:Флэш-память 192 Кб/КБ, + 4 КБ SRAM Интерфейсы связи MCU: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/высокоскоростное устройство/хост/OTG контроллер с выделенными DMA, ULPI и on-chip full-speed PHY 1x10/100 Ethernet MAC 1x8-14-bit интерфейс параллельной камеры Преобразователи AD & DA:3 x AD (12 бит, 1 мкс, совместно 24 канала); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсы, поддерживает IAP AMS1117-3.3 (снизу):Регулятор напряжения 3,3 В MIC2075 (снизу):Встроенное устройство управления питанием USB Переключатель питания,Питание от 5VIN или USB-соединения Переключатель режима загрузки,Для настройки штифта BOOT0 Индикатор питания VBUS светодиодный Кнопка сброса Кварцевый генератор 8 м (на нижней стороне) Кристалл 32,768 K (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Интерфейс USB В качестве устройства, используется для установления USB-связи между ПК и макетной платой STM32 Как хост, подключение к USB-устройствам, таким как USB-накопитель через USB OTG кабель MCU булавки расширитель,VCC, GND и все порты ввода-вывода доступны на разъемах расширения для дальнейшего расширения 5VIN pinheader,Требуется источник питания 5 В при использовании USB-хоста/OTG USB хост/OTG перемычка Короткая перемычка при использовании USB HOST/OTG Откройте перемычку для отключения от порта ввода-вывода Перемычка VBAT selection Короткая перемычка для использования системного источника питания Откройте перемычку, чтобы подключить VBAT к внешнему источнику питания, например к батарее Перемычка VREF selection Короткая перемычка для подключения VREF + к VCC Откройте перемычку, чтобы подключить VREF + к другому пользовательскому контакту через перемычку Фотографии

Примечание: Core407Z предоставляет интерфейс отладки JTAG/SWD, но не интегрирует никакую функцию отладки, требуется отладчик. Материнская плата и программатор/отладчик на фотографиях не включены в стоимость.

Интерфейсы JTAG/SWD

Рисунок 1, рисунок 2 показывает контакты заголовка JTAG, интерфейса SWD соответственно

Ресурсы для развития Сопутствующее программное обеспечение (KEIL и т. Д.) Примеры в C Схема (PDF) Документации по развитию

Вики:Www.waveshare.com/здравствуйте/core407z

Размеры

Содержимое упаковки

Вес:0,104 кг
